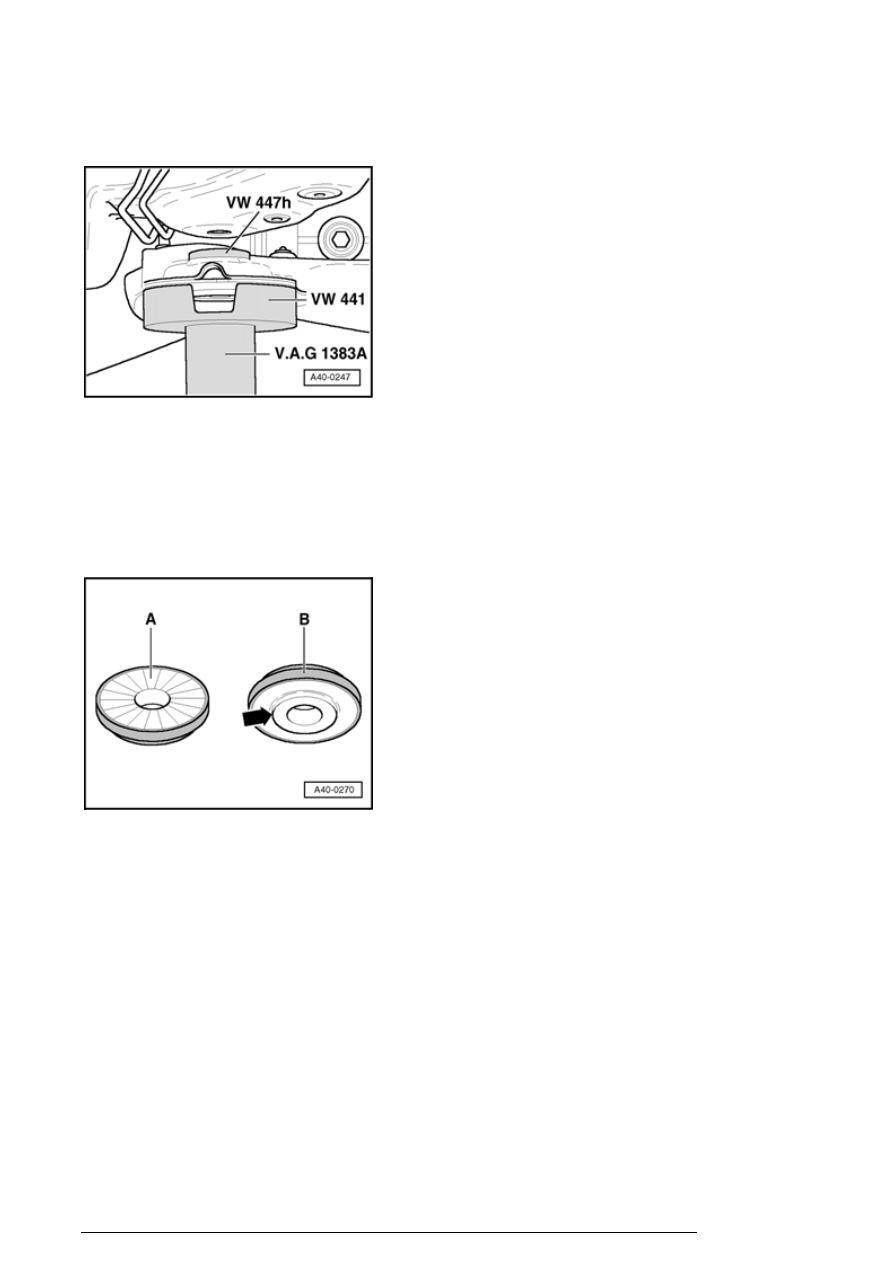

- Insert thrust plate VW447H from above.

- Press subframe upward using base block VW441 and
engine/transmission jack V.A.G1383A until lower half of
bushing falls out.

Installing



Installation position of bushing halves

A - Upper bushing half with no shoulder, the ribs face
toward body

B - Lower bushing half with a shoulder, the shoulder faces
toward bolt heads

Note:

n

Use lubricant to press in the bonded rubber mounting
e.g. lubricant G 294 421 A1 .



- Install mounting halves into subframe.

Front suspension R32, servicing





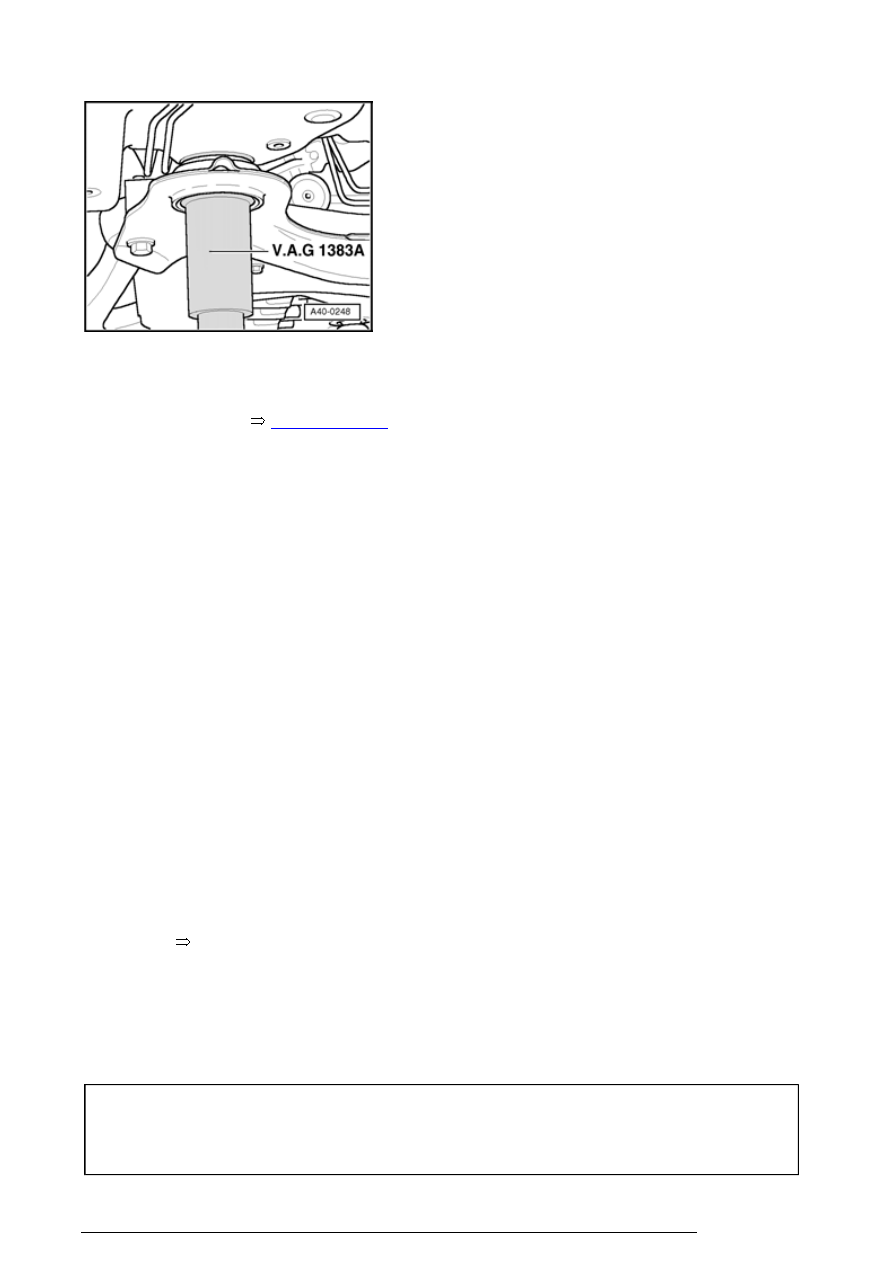

- Press new mountings in using engine/transmission jack
V.A.G1383A .

- Reinstall subframe



40-4, Installing

 .

Threads in longitudinal member, servicing



It is possible to service the threads of the weld nuts in the
longitudinal member depending on certain conditions.

n

Servicing work may only be carried out once per
thread.



n

If servicing is necessary after this, the nuts must be
replaced.



n

Observe the operating instructions of the VAS repair
kit.



Caution!



When drilling, it is essential that eye protection be
worn!

n

Have the thread repair checked by the responsible
foreman or next person in charge.



n

Correct any damage to the underbody sealant layer.

 General information; Body collision repair;

Measures for corrosion protection



n

Only use VAS repair kit listed in table for maintenance



VAS thread repair kit

Thread

VAS number

M10

6024

M12×1.5

6058

M14×1.5

6027

Front suspension R32, servicing



II - Wheel bearing, assembly overview

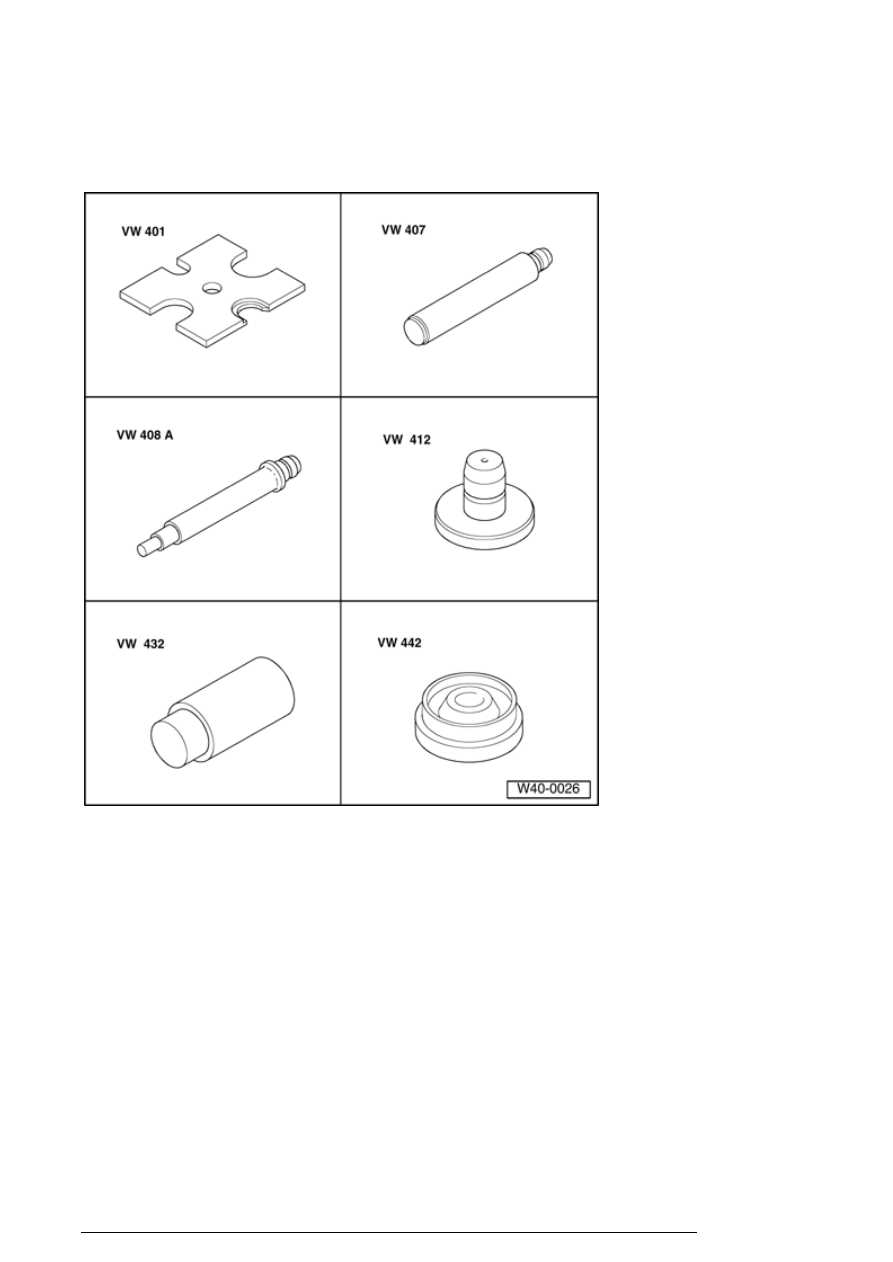

Special tools, testers and auxiliary items
required

n

Thrust plate VW401



n

Punch VW407



n

Punch VW408A



n

Thrust disc VW412



n

Arbor 50 mm dia. VW432



n

Press piece VW442



Front suspension R32, servicing

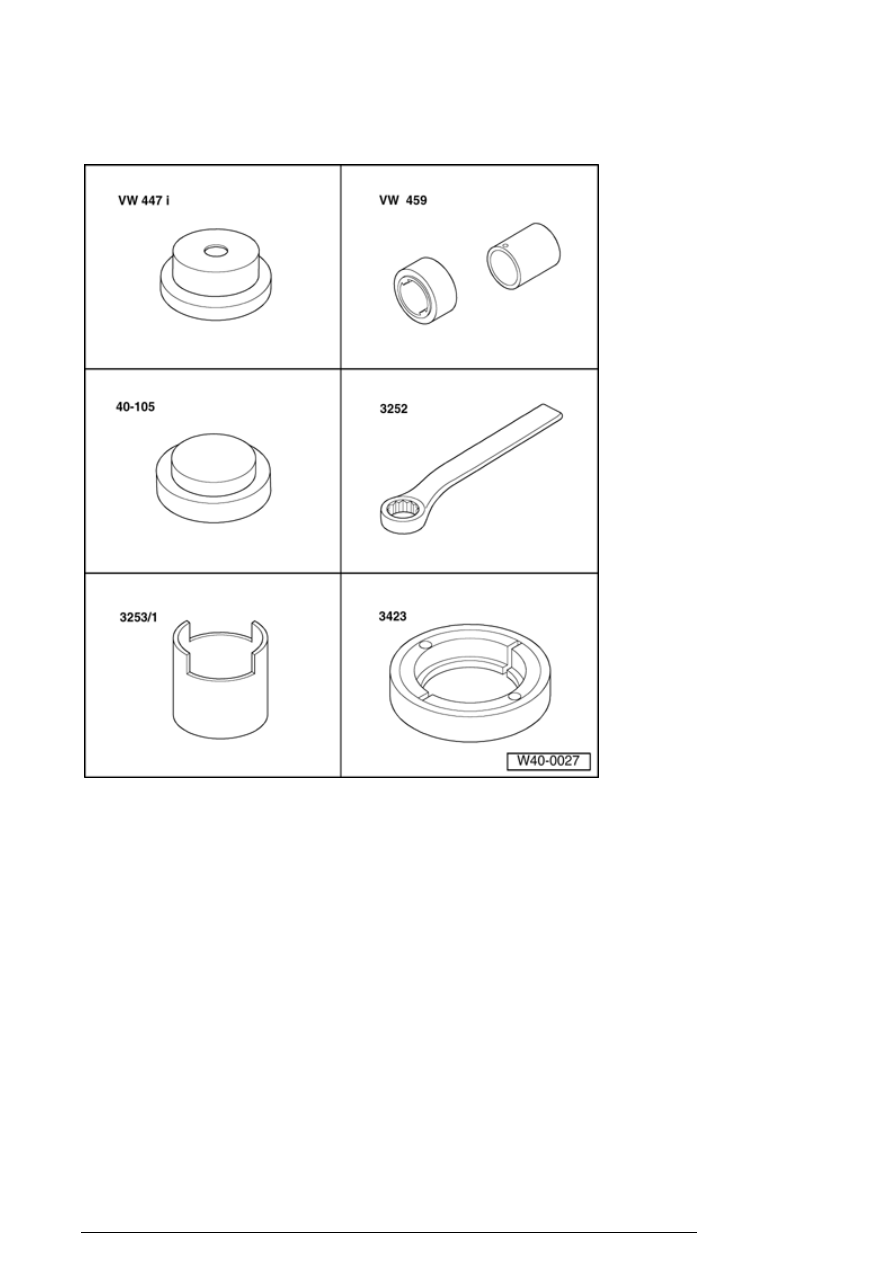

Special tools, testers and auxiliary items
required

n

Thrust pad VW447 i



n

Pressing appliance VW459/2



n

Thrust pad 40 - 105



n

Box wrench SW 32 3252 A



n

Assembly tool 3253



n

Collar for wheel bearing inner race
3423
