Volkswagen Golf / Golf GTI / Jetta. Manual - part 506





n

There must be no perceptible or visual "play" when
carrying out both tests.



n

Observe ball joint during checks.



n

Take into account possible existing wheel bearing
play or "play" in upper suspension strut mounting.



n

Check rubber boot for damage, replace ball joint if
necessary



Ball joint, removing and installing

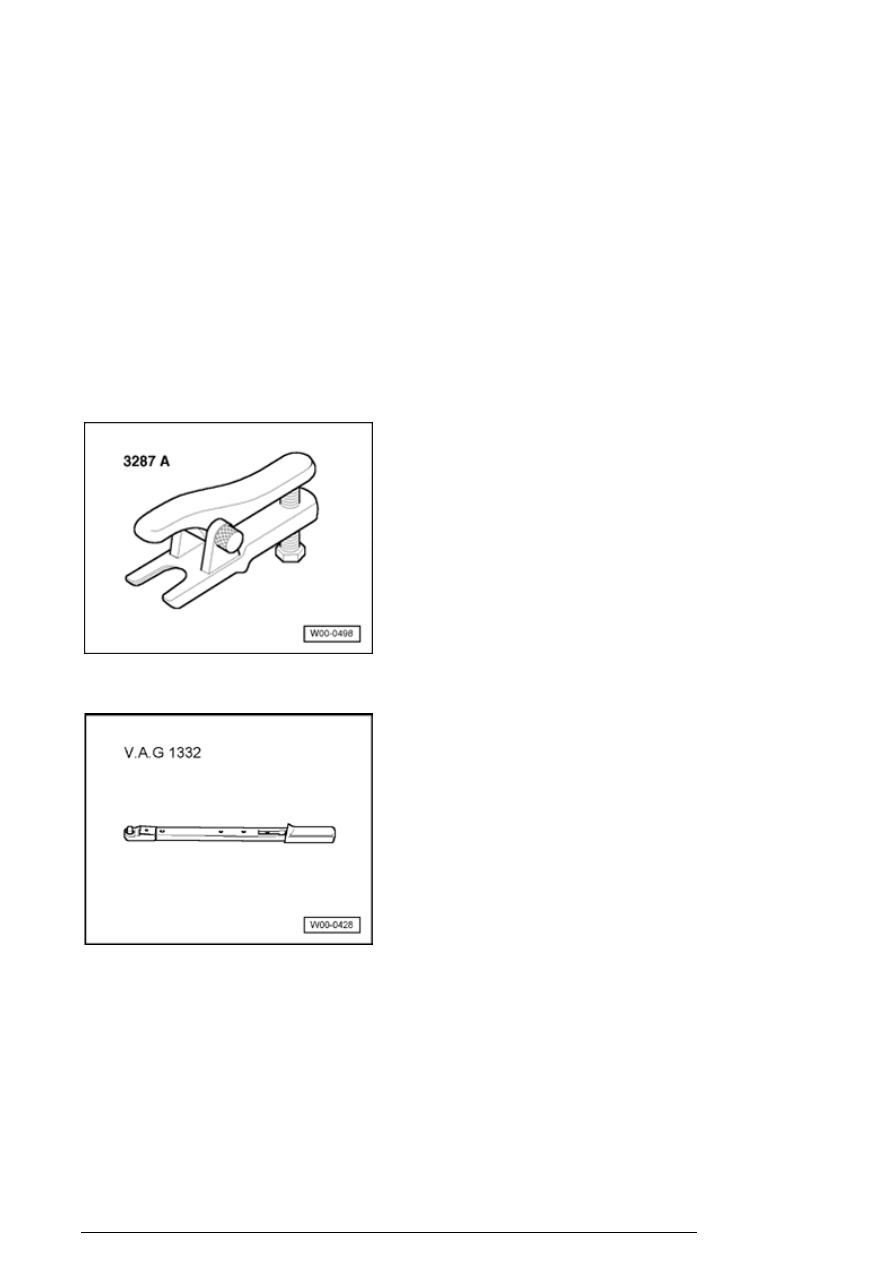

Special tools, testers and auxiliary items required

n

Ball joint puller 3287 A



n

Torque wrench V.A.G1332



Removing



- Remove wheel.

- Remove noise insulation.

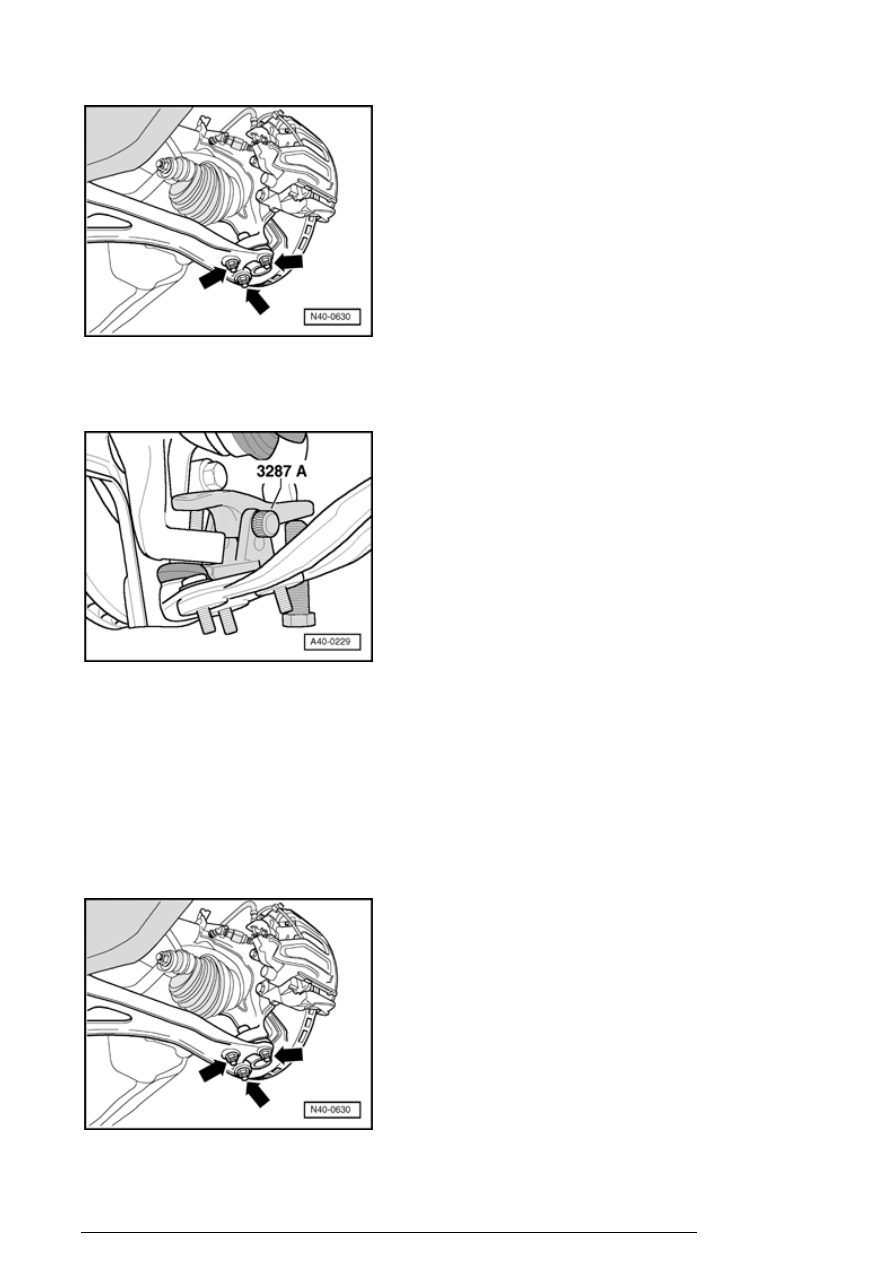

- Mark installation position of nuts from ball joint to control
arm.

Front suspension R32, servicing







- Remove nuts - Arrow - .

- Loosen nut from ball joint.

- Install ball joint puller as shown in illustration and press
out ball joint.

Note:

n

To protect ball joint threads and for safety reasons
leave nut on a few turns.



Installing



- Tighten ball joint to control arm - arrows - (nuts on

Front suspension R32, servicing







previous marks)

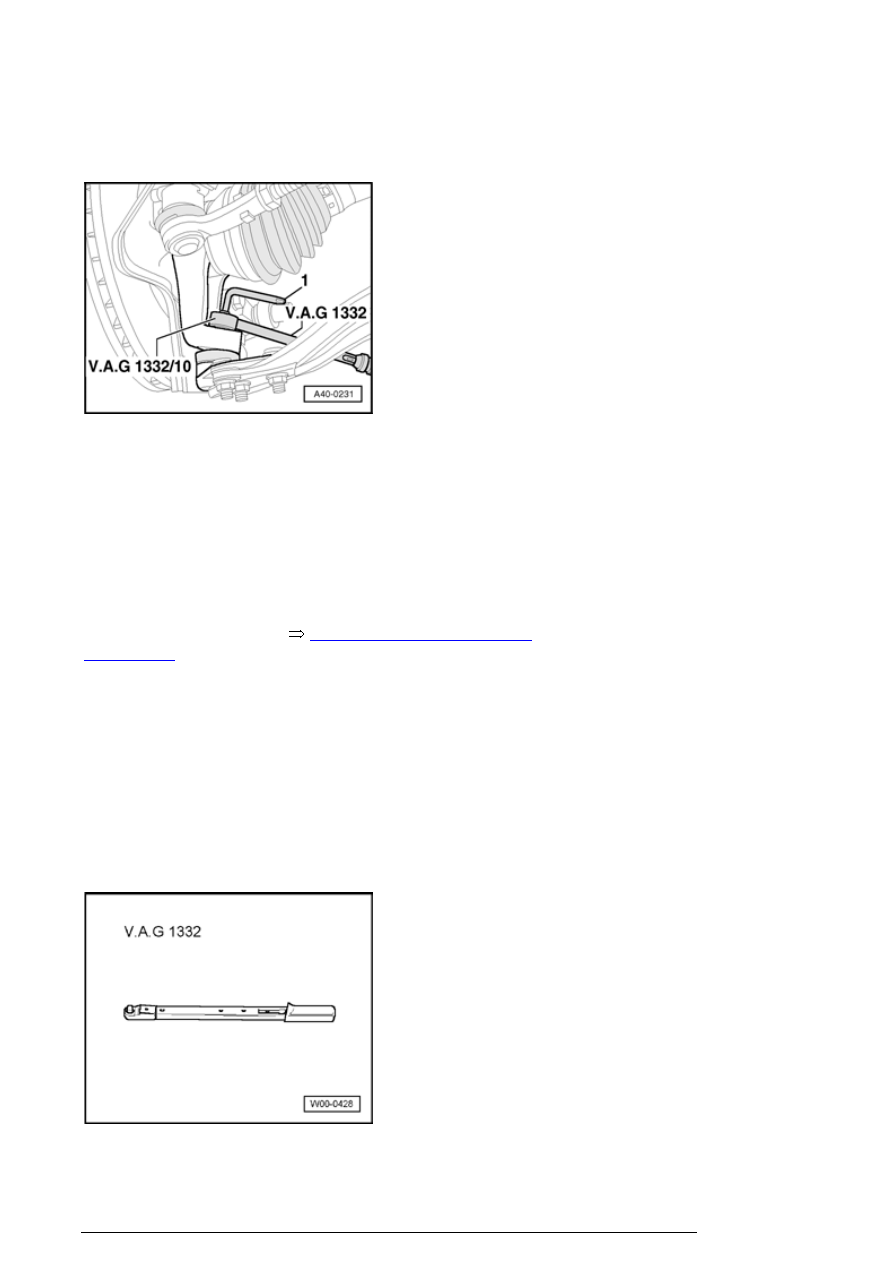

- Install ball joint in wheel bearing housing.

- Install new self-locking nut, and counter-hold with T40
Torx bit.

1 - Torx bit T40

Note:

n

Check boot for damage or twisting.



- Install and fasten wheel



44-2, Tightening torques for

wheel bolts

 .

Tightening torques:



Ball joint to control arm
Use new nuts!

75 Nm

Ball joint to wheel bearing housing
Use new nuts!

45 Nm

Control arm, removing and installing

Special tools, testers and auxiliary items required

n

Torque wrench V.A.G1332



Front suspension R32, servicing





Removing



- Remove wheel.

- Remove noise insulation.

- For all wheel drive vehicles, the coupling link for vehicle
Left front level control system sensor G78 on front axle
must be disconnected from control arm bracket before
removing left control arm



40-2, Left front level control

system sensor G78 on front axle R32

 .

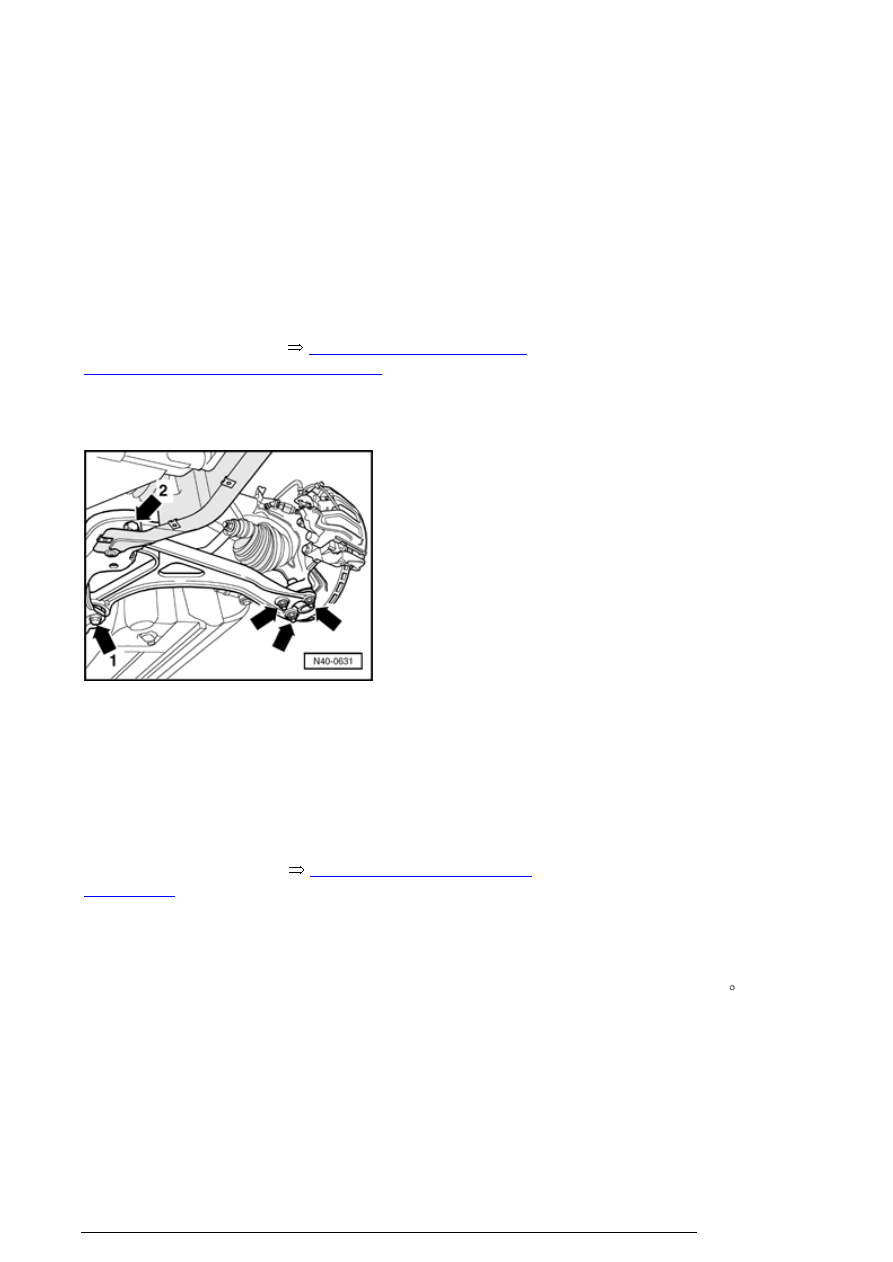

- Mark installation position of nuts from ball joint to control
arm.

- Remove nuts - Arrow - .

- Remove hex bolts - 1 - and - 2 - and take out control arm.

Installing



Installation is carried out in reverse sequence.

- Install and fasten wheel



44-2, Tightening torques for

wheel bolts

 .

Tightening torques:



Ball joint to control arm
Use new nuts!

75 Nm

Forward bolt for control arm
Rearward bolt for control arm
Use new bolts!

70 Nm plus an additional

1

 /

4

 turn 90

Control arm bonded rubber bushing,
replacing

Front suspension R32, servicing
