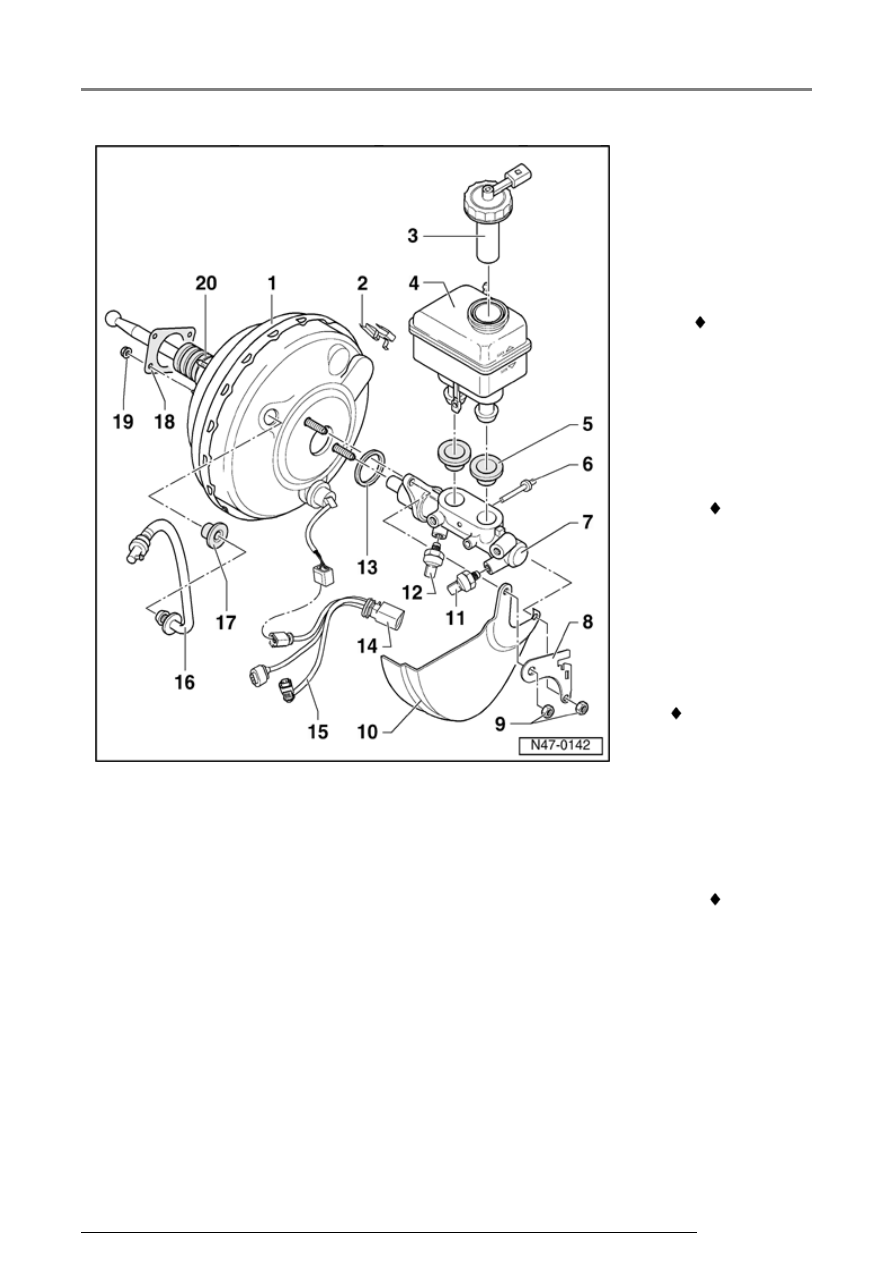

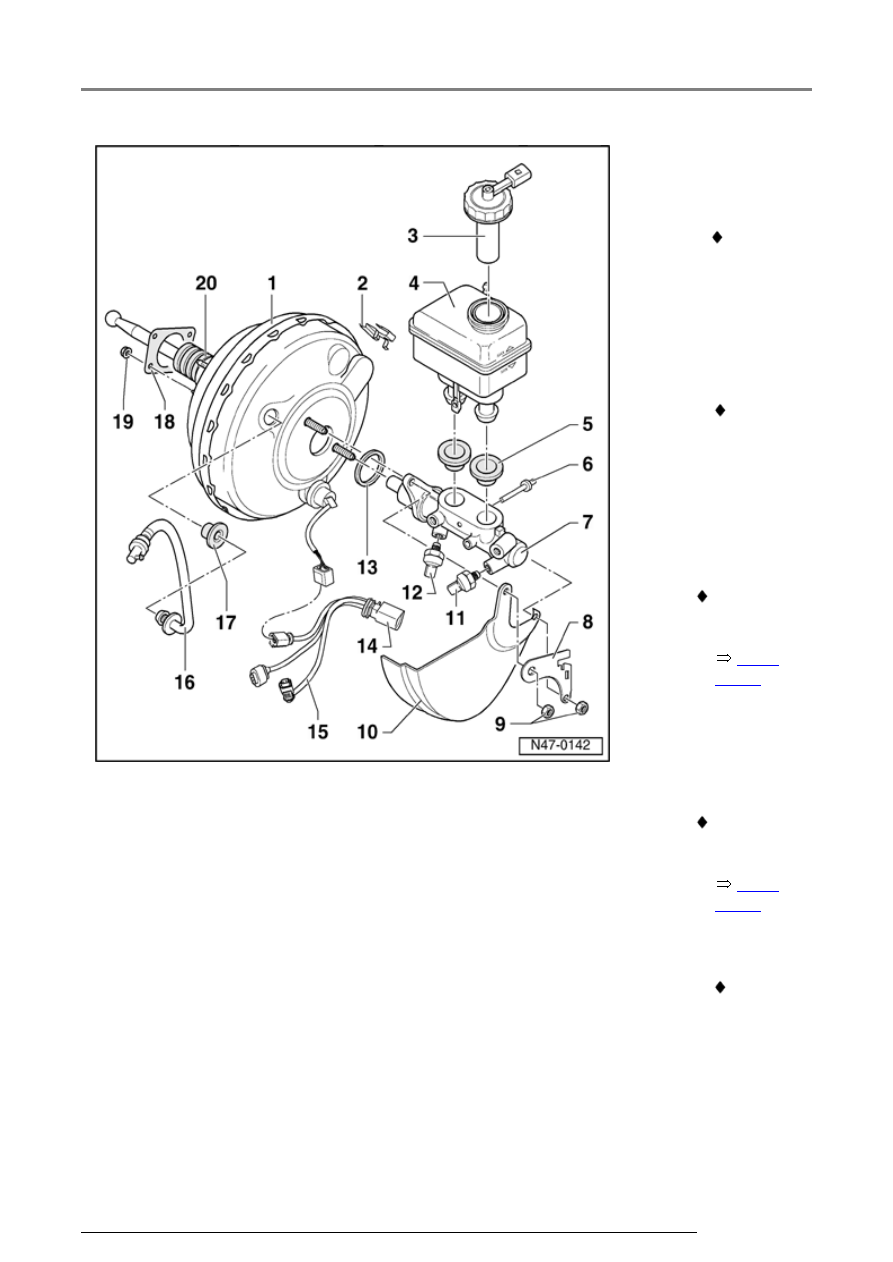

Volkswagen Golf / Golf GTI / Jetta. Manual - part 475

47-45





3 - Cover

4 - Brake

fluid
reservoir

5 - Sealing

stopper

 Coat with

brake
fluid and
press into
expansion
tank

6 - Holding

pin

 Insert

through
the
brake
master
cylinder

7 - Brake

master
cylinder

 Can not be

repaired.
Replace
complete if
there are
malfunctions.

8 - Holding

plate

 Used to

fasten
the
wiring
harness

9 - Hex nut,

self-
locking
20 Nm

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP, servici...

47-46





10 - Heat

shield
plate

 Only on

vehicles
with 74
kW, 92
Kw, 110
kW,
150 kW
engines

 See

Parts
catalog

11 - Sender -

1- for
Brake
Booster -
G201-

 Removing

and
installing



Page

47-54



12 - Sensor -

2- for
Brake
Pressure
-G214-

 Removing

and
installing



Page

47-54



13 - Sealing

ring

 Always

replace

14

-

Connecting
housing

15 - Wiring

harness

16 -

Vacuum

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP, servici...

hose



- Install

in
brake
booster

17 - Sealing

plug

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP, servici...

47-47





18 - Seal

 For

brake
booster

19 - Hex

nut,
self-
locking,
20 Nm

20 - Boot

 Make

sure
correct
seat,
danger
of
suction
noises

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP, servici...
