47-3







Front brake caliper piston,
removing and installing







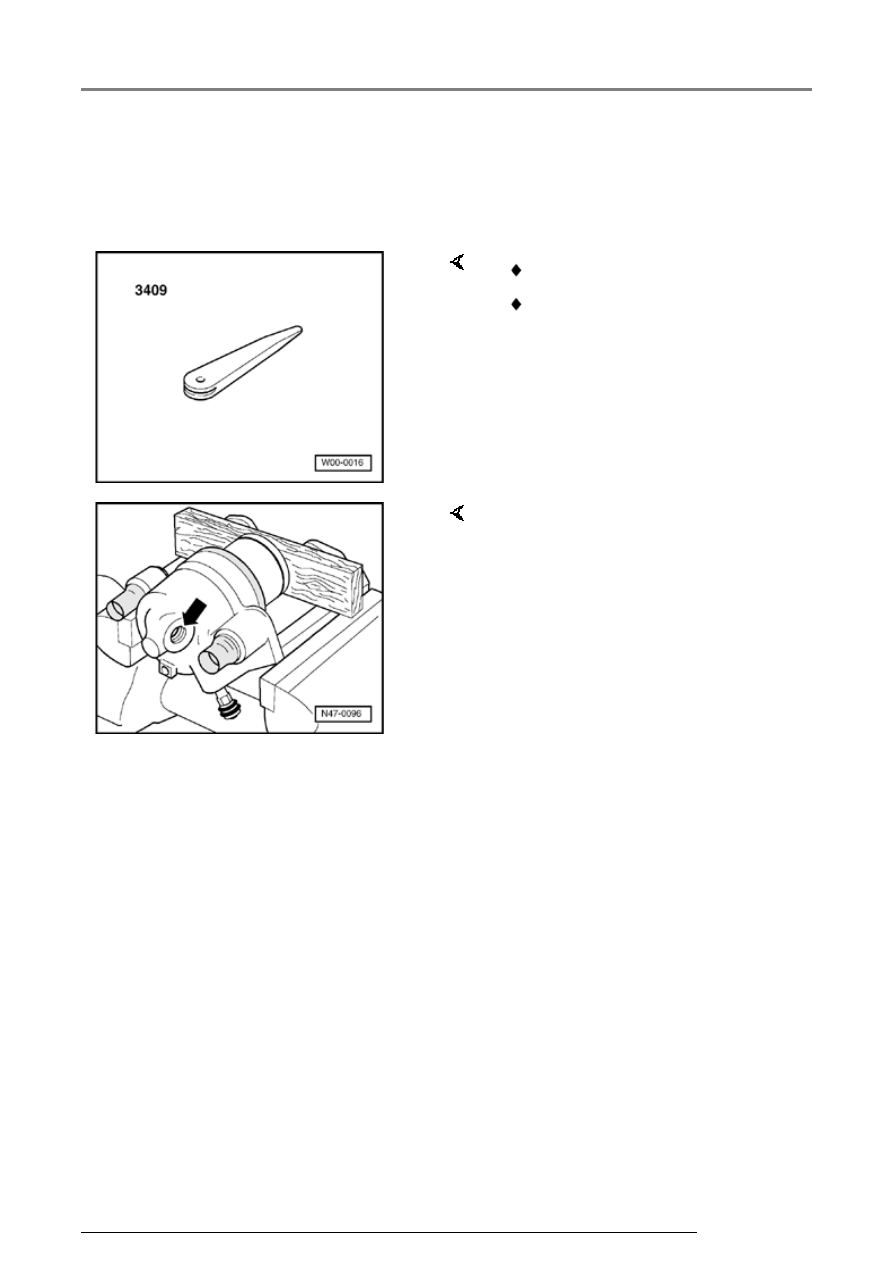

Special tools and equipment



Removing

 3409 Wedge

 Piston resetting tool



Note:

Place a piece of wood in the recess
to prevent damaging the piston.

-  Force piston out of brake caliper

housing using compressed air.

Front brake calipers, servicing

47-4





Note:

When removing ensure that the
surface of the cylinder is not
damaged.

Installing

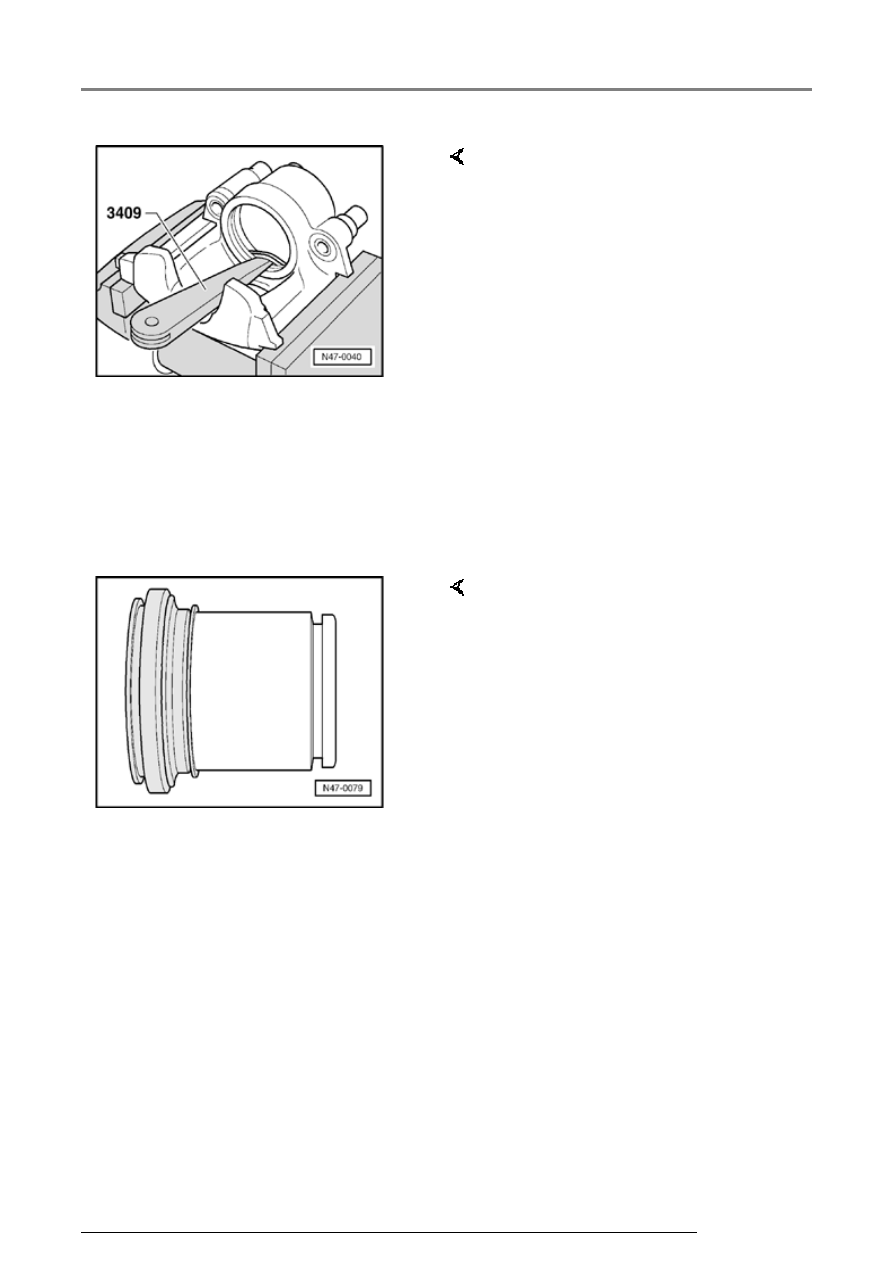

-  Remove seal using wedge 3409.

-  The surface of the piston and seal

must only be cleaned with
methylated spirits and then dried.

-  Thinly coat piston and seal with

assembly paste G 052 150 A2
before inserting.

-  Insert oil seal in brake caliper

housing.



-  Place protective seal with the

outer sealing lip on the piston.

Front brake calipers, servicing

47-5





Note:

When doing this hold piston in front
of caliper housing.

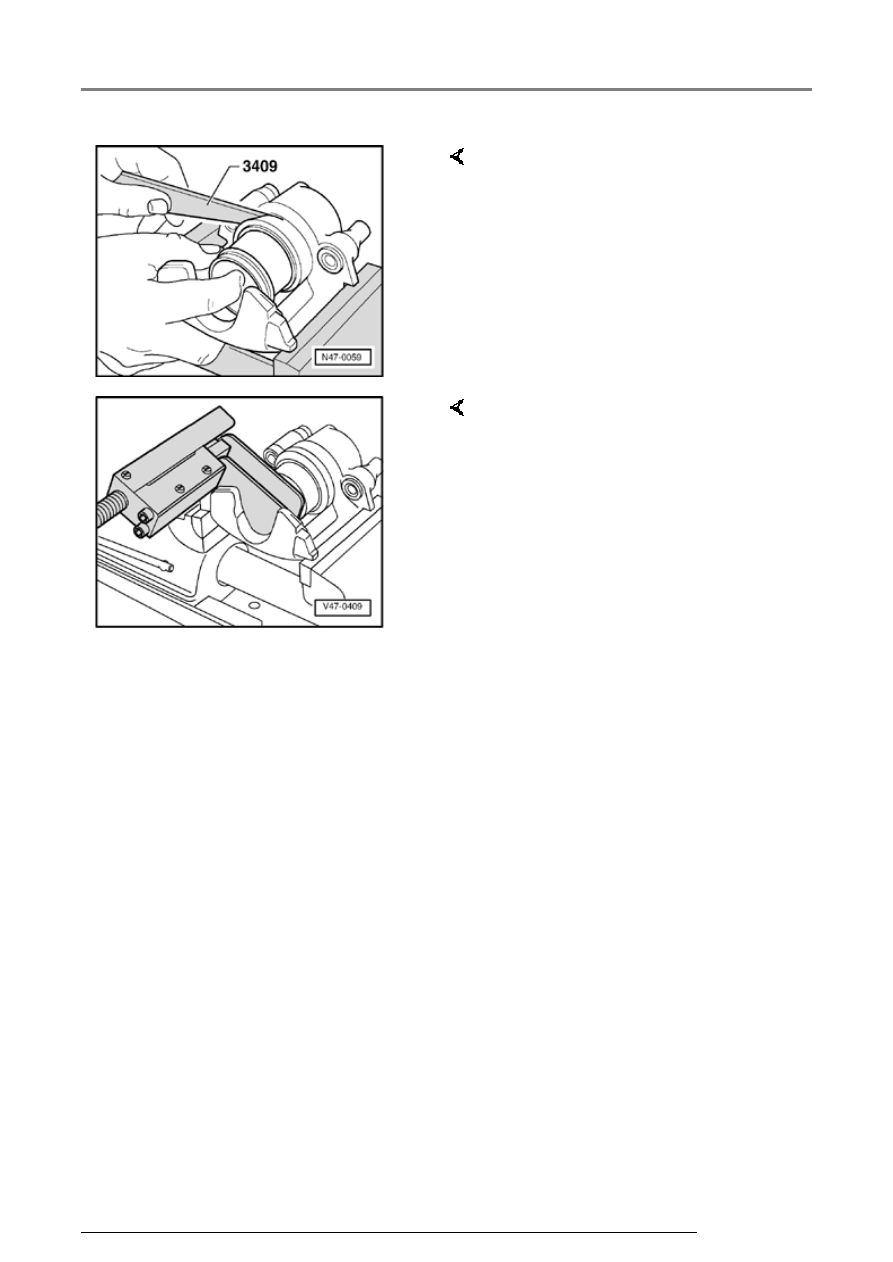

-  Using wedge 3409, insert the

inner sealing lip into the grove in
the cylinder.



Note:

The protective seal outer sealing lip
must slip into the piston groove.

-  Press piston into brake caliper

housing using piston resetting
tool.

Front brake calipers, servicing

47-6

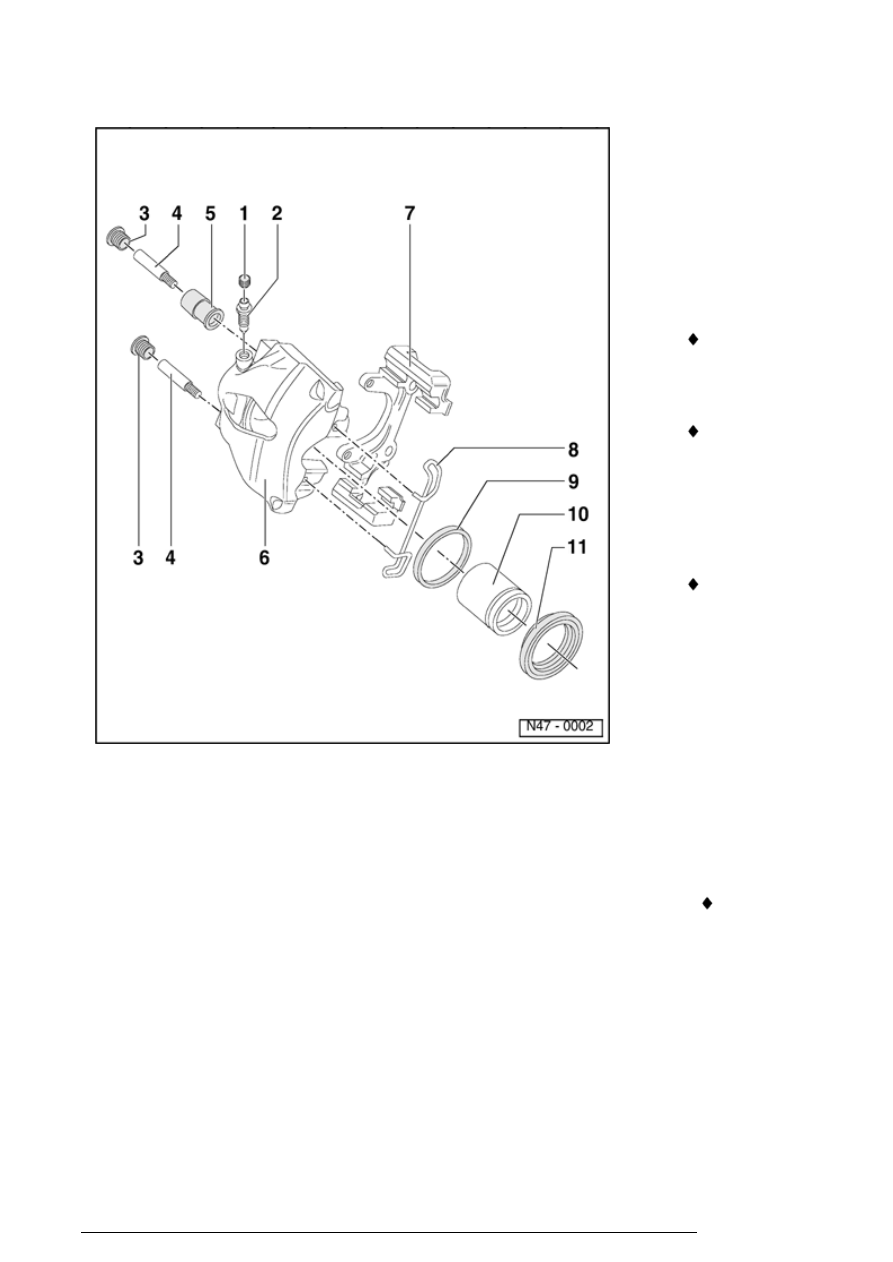

FN 3
front
brake
calipers,
servicing

Note:

 Install all

parts
supplied in
repair kit.

 New brake

calipers
are filled
with brake
fluid and
are pre-
bled.

 Apply thin

coat of
assembly
lubricant G
052 150
A2 to
brake
cylinders,
pistons
and seals.

1

-

Protective
seal

2 - Bleeder

valve

 Apply

thin coat
of
assembly
lubricant
G 052
150 A2
to
threads
before
screwing
in

FN 3 front brake calipers, servicing
