46-73







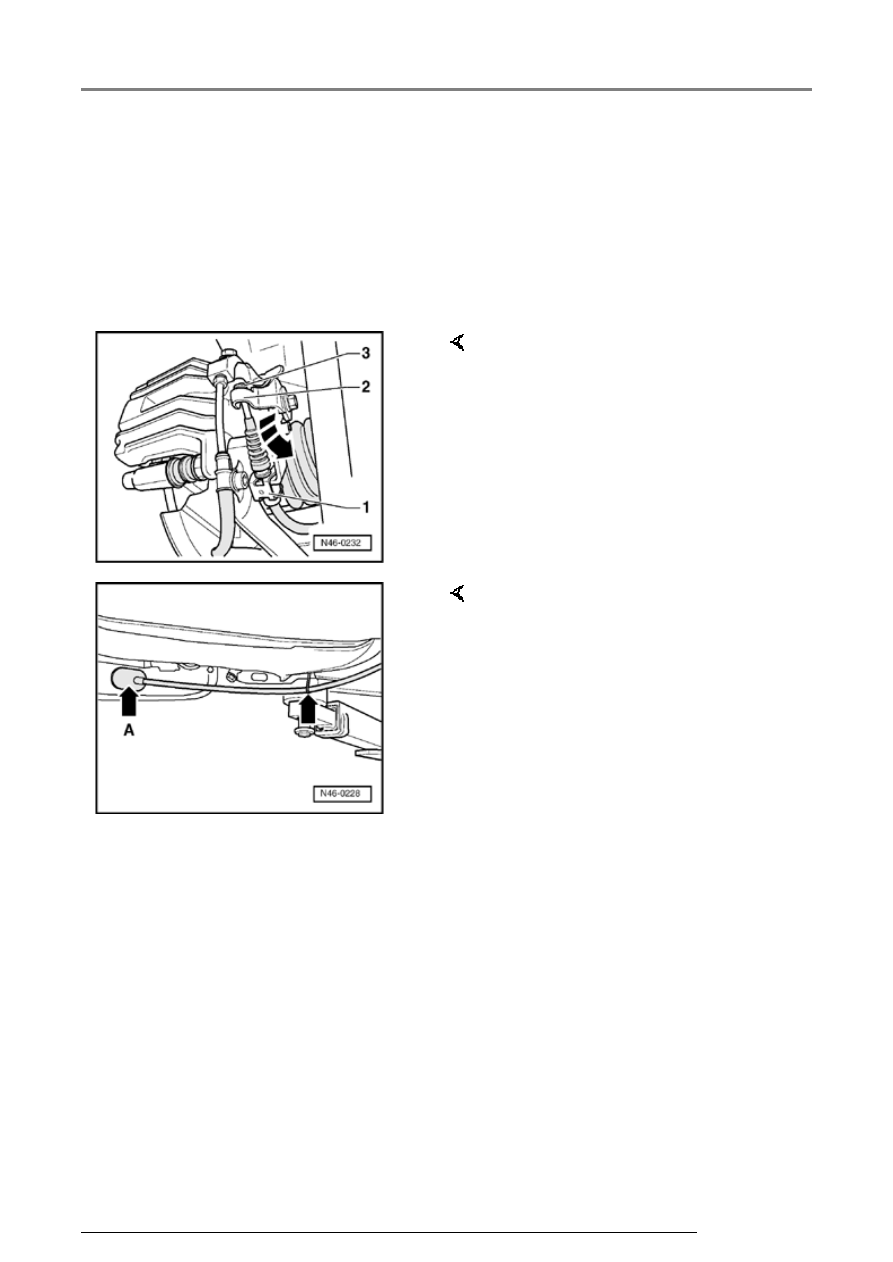

Installing





-  Slide parking brake cable into

guide tube.





-  Slide parking brake cable through

trailing arm.



-  Press brake lever -2- in direction

of -rrow and attach parking brake
cable.

-  Install clip -1-.



-  Install rubber grommet (arrow -A-)

in trailing arm.

-  Hook parking brake cable in

retainer (arrow).

-  Hook parking brake cable into

compensator.

Parking brake cables for disc brakes - all wheel drive, removing and installing

46-74







Repair Manual, Body Interior,

Repair Group 68; Compartments,
covers and trims; Removing and
installing center console.



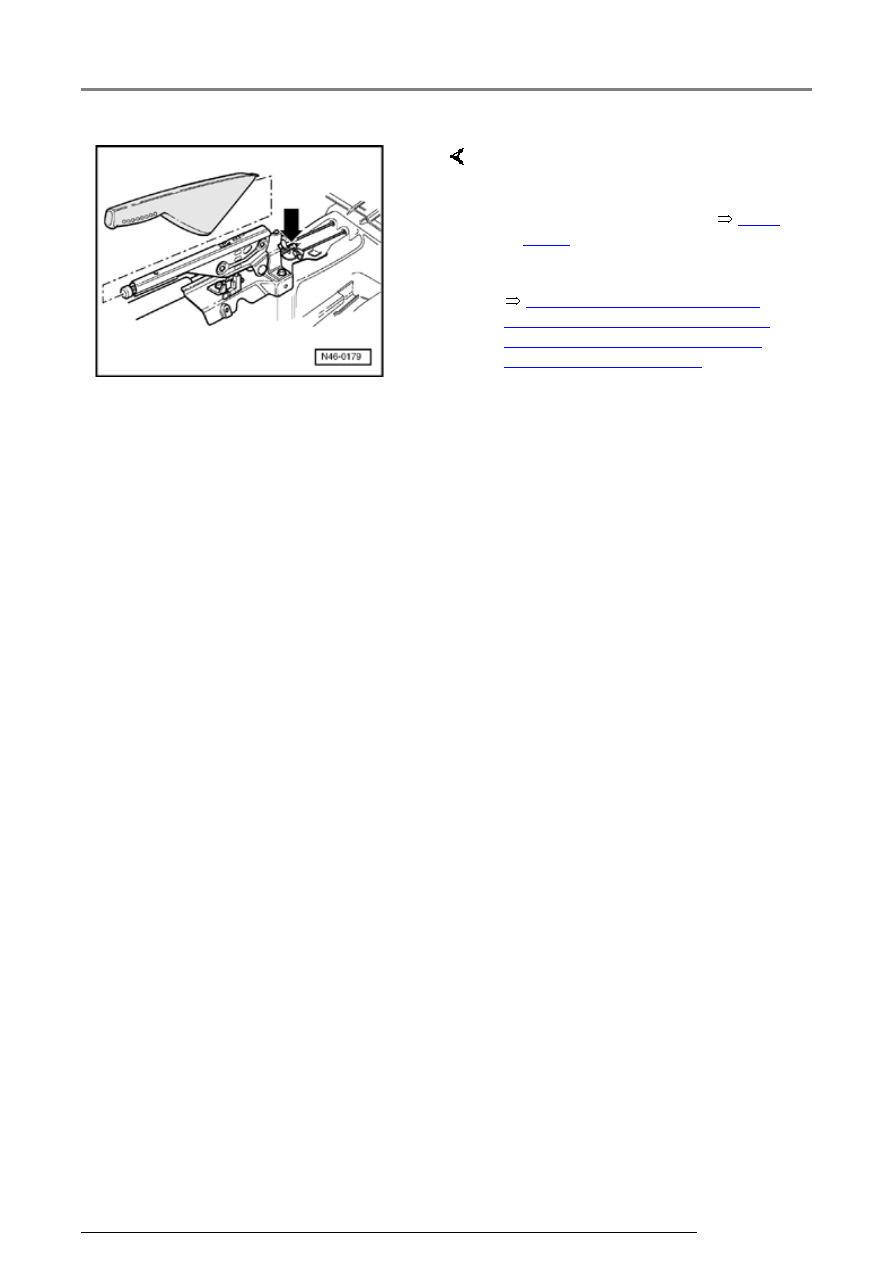

-  Pretension parking brake cable

with adjustment nut (arrow).

-  Adjusting parking brake



Page

46-66

 .

-  Install center console extension.

Parking brake cables for disc brakes - all wheel drive, removing and installing

46-75

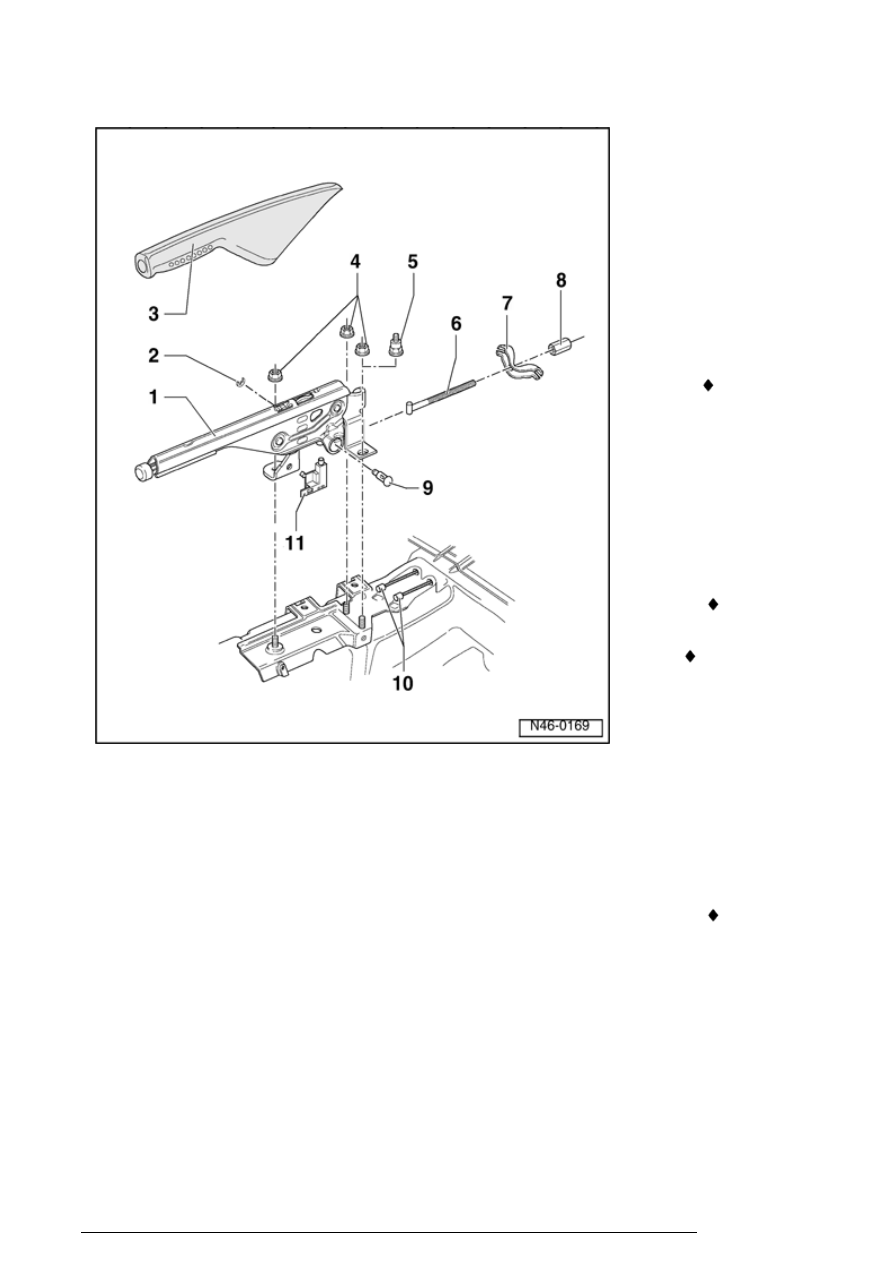

Parking
brake
lever,
assembly
overview

1 - Parking

brake
lever

 Before

removing
take out
center
console

2 - Circlip

3 - Parking

brake
lever trim

 Pull off

forward

 Pry up

release tab
in rear
lower area
of trim with
a
screwdriver

4 - Hex nut,

25 Nm (18
ft. lb)

5 - Adapter

 For

vehicles
with
center
armrest

6 - Pull rod

7

-

Compensator

Parking brake lever, assembly overview

46-76

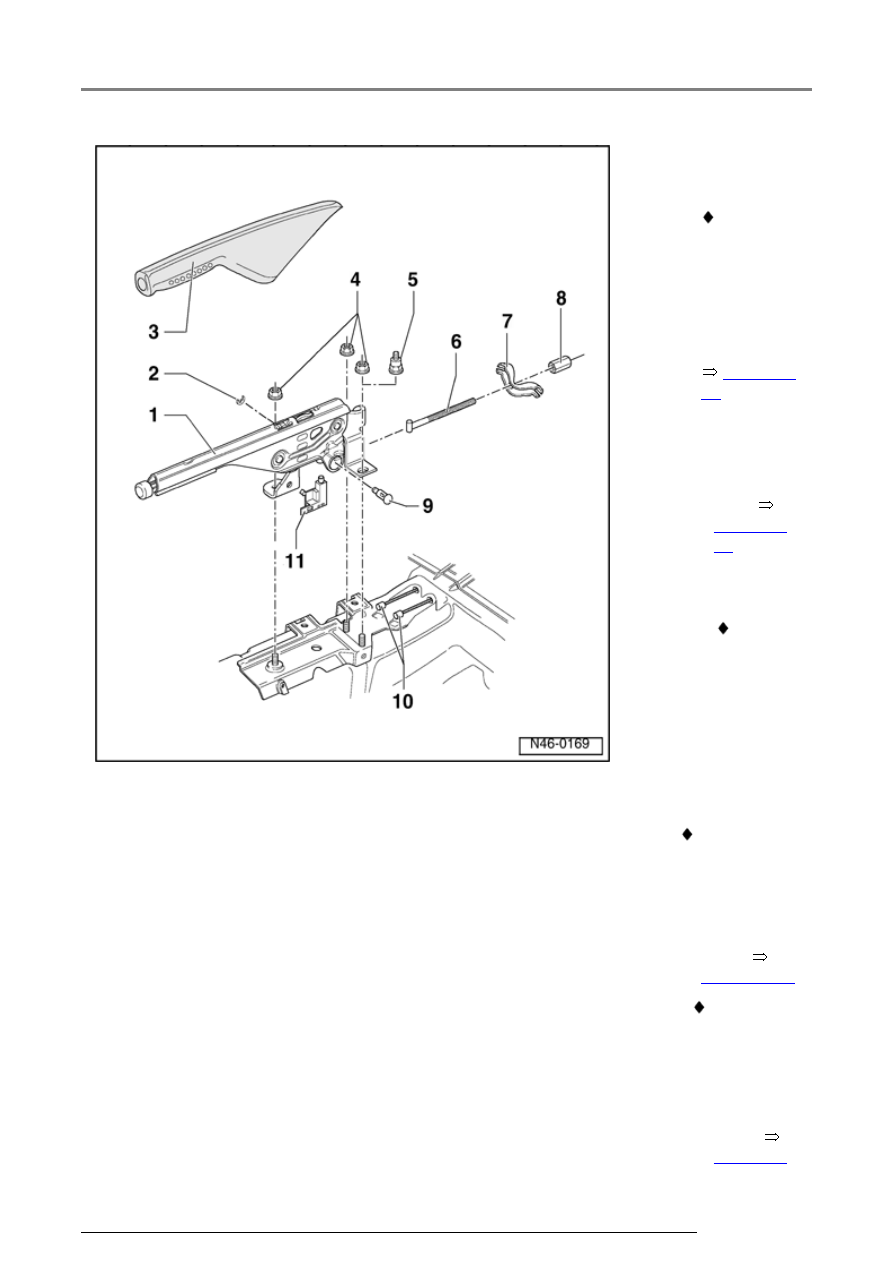

8 - Adjusting

nut

 Adjusting

parking
brake:



- Vehicles

with disc
brakes/front
wheel drive



Page 46-

67





- Vehicles

with disc
brakes/all-
wheel
drive



Page 46-
71



9 - Fulcrum

pin

 Mounts

pull rod
-item 6
- in
parking
brake

10 - Parking

brake
cables

 Removing

and
installing
(disc
brakes/front
wheel
drive)



Page 46-67



 Removing

and
installing
(disc
brakes/all-
wheel
drive)



Page 46-

Parking brake lever, assembly overview
