Note:





 The ABS function is switched off in the control

module during the OBD. This is indicated by the
flashing of ABS warning light -K47- and warning
light for brake system -K118-. If there is a
malfunction currently, it will be indicated by the
lights being on constantly.





 The DTC memory can be erased after

successful check and repair.



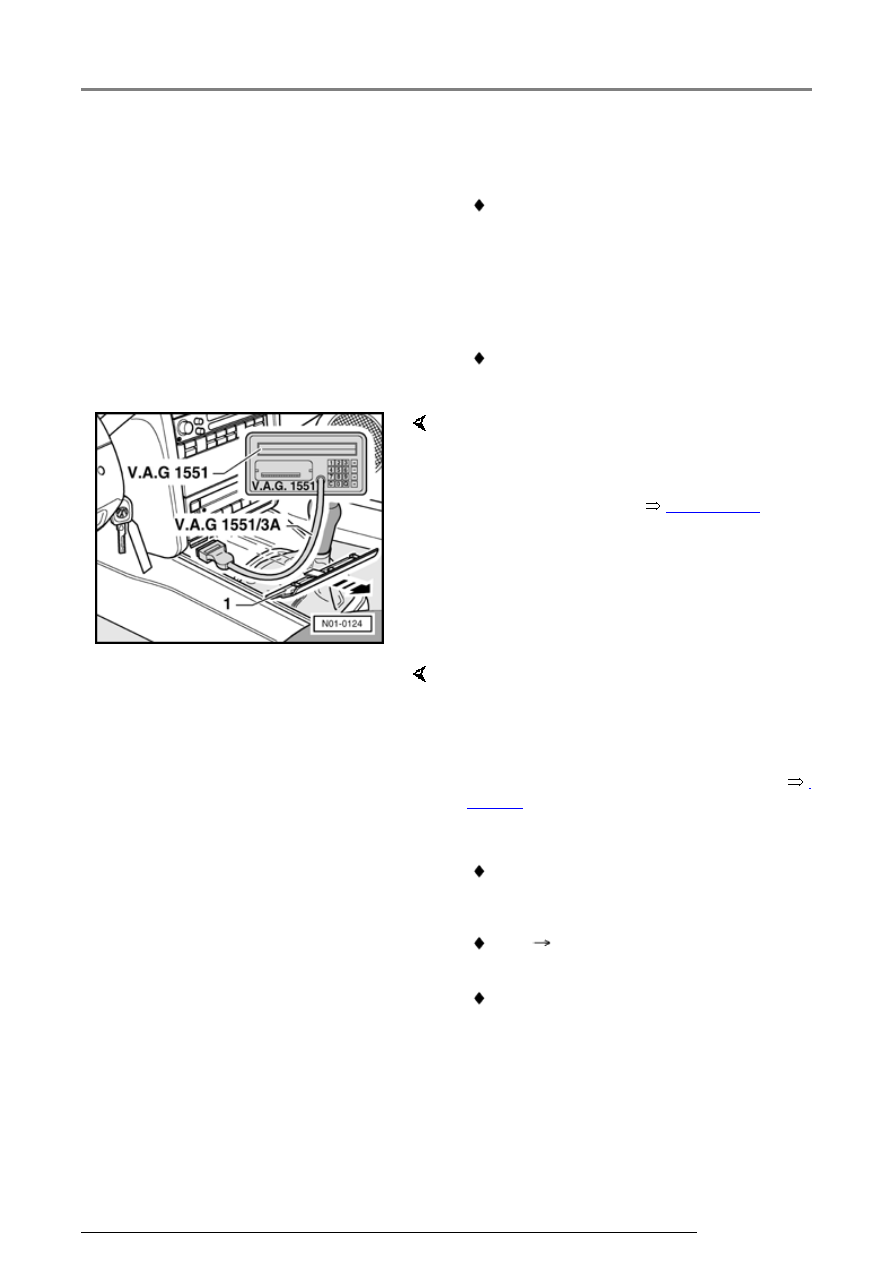

-  With ignition switched off, connect V.A.G 1551

to diagnostic connection using cable V.A.G
1551/3 A.

-  Connect VAS 5051



Page 01-31

 .

V.A.G - On Board Diagnostic

HELP

1 - Rapid data transfer1)

2 - Blink code output1)

     Indicated on display:

1)

 Is displayed alternately



If the display remains blank, check Data Link
Connector connection, Electrical check,



Page

01-288

 , test steps 21 and 22.

Note:

 Depending on the program, additional operating

information can be printed out by pressing the
HELP key of V.A.G 1551.

 The

key is used for moving forward within

the program

 The PRINT key is used for switching on the

printer (warning lamp in key comes on).

On Board Diagnostic (OBD), performing

01-165







-  Switch on ignition.





-  Switch on printer with the Print key (indicator

lamp in key lights up).





-  Press key -1- for "Rapid data transfer" operating

mode.

Rapid data transfer

HELP

Enter address word XX

     Indicated on display:

-  Press keys -0- and -3-; 03 to input address word

of vehicle system to be tested:"Brake
electronics".

Rapid data transfer

Q

03 - Brake electronics

     Indicated on display:

-  Confirm input with Q key.

1C0 907 379 E ESP FRONT MK60 0103

Coding 0011266

WSC XXXXX

     And then the display shows e.g.:

Displayed is:

e.g. (1C0 907 379 E).

Allocation of control module see Parts catalog

 The control module identification number.

On Board Diagnostic (OBD), performing

01-166







 System designation (ESP).





 Type of drive (front wheel).





 ABS (Mark 60).





 Control module coding

(0011266).





Coding control module



Page 01-

232

 .





 Workshop code





 V.A.G 1551 scan tool operating

instructions





If the control module identification
number does not appear; Summary
of functions



Page 01-168

 .





-  Press

 key.

Rapid data transfer

HELP

Select function XX

     Indicated on display (select function,

e.g. 02 - Interrogate fault memory).

Rapid data transfer

HELP

Control module does not answer!

     Indicated on display:

-  By pressing the HELP key, a list

of possible fault causes is printed
out.

-  After eliminating the possible

causes of malfunctions, enter the
address word 03 for "Brake
electronics" again and confirm.

On Board Diagnostic (OBD), performing

01-167







If "control module does not answer!"
again appears:

Rapid data transfer

HELP

control module does not answer!

     Indicated on display:

-  Perform test steps 1, 2 and 3



Page 01-288

 , Electrical check.

Rapid data transfer

No signal from control module!

     Control module identification

influenced during checking (possibly
influenced from external sources?)

-  Check diagnostic wire as well as

voltage supply and Ground
connection for ABS Control
Module (w/EDL) -J104-, Electrical
check,



Page 01-288

 .

-  After repairing the possible

causes of the malfunction, again
enter the address word 03 for
"Brake electronics" and confirm
with Q key.

On Board Diagnostic (OBD), performing
