39-14





19 - Thrust

washer

 Installed

position:
shoulder
toward
spring,
tongue
to
tapered
ring

20 - Tapered

ring

 With

grooves
to
secure
thrust
washer

 Installed

position:
Taper
toward
differential
housing

21 - Securing

clip

 Make

sure
that
tapered
ring,
thrust
washer
and
spring
are held
in
position
when
flanged
shaft is
removed

22

- Large

differential

Differential, disassembling and assembling

bevel gear

 Installing



Fig.

12



 Use Parts

catalog to
check
correct
application

23

-

Differential
bevel gear
shaft

 Knock

out
with
drift

 Installing



Fig.

12



 Use Parts

catalog to
check
correct
application

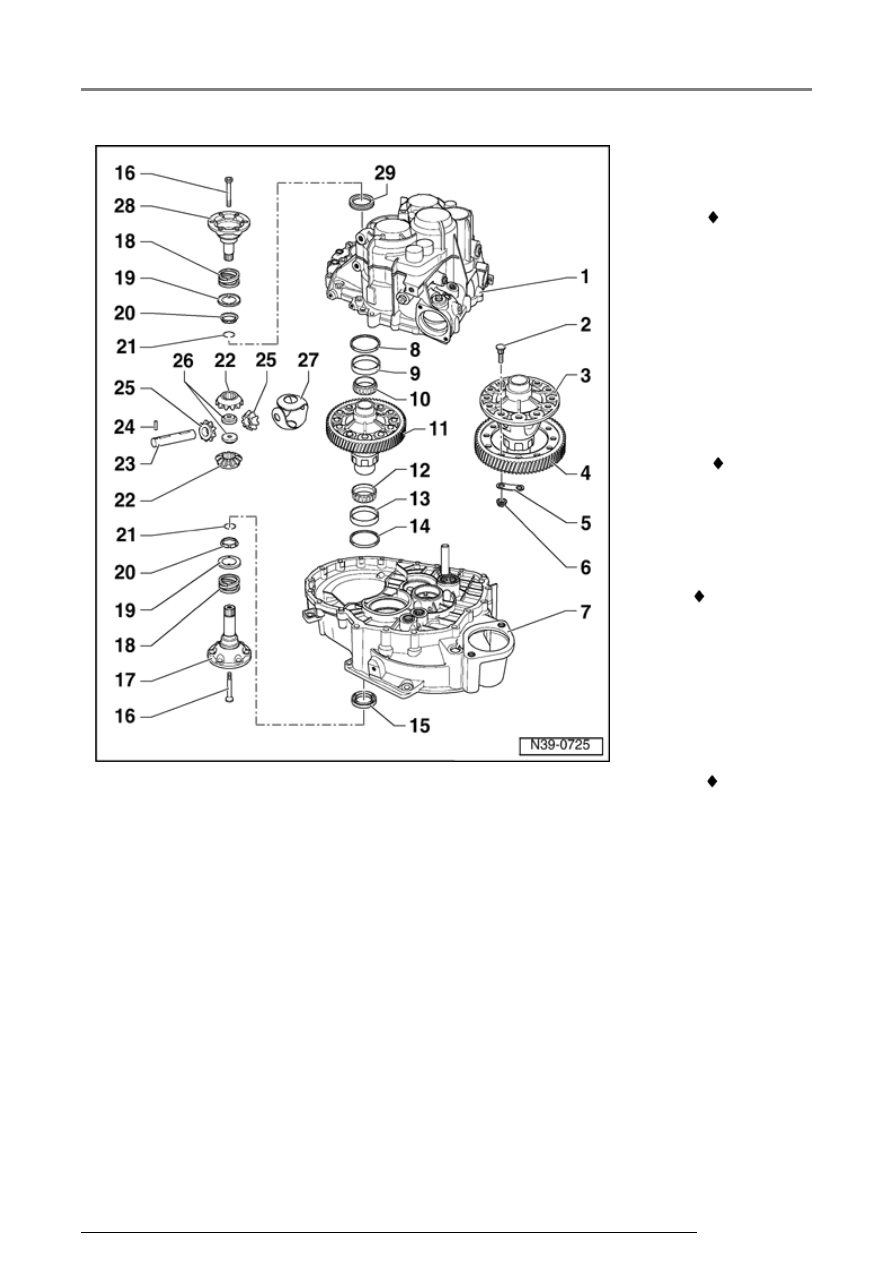

Differential, disassembling and assembling

39-15





24 - Spring

pin

 For

securing
differential
bevel
gear shaft

 Use Parts

catalog to
check
correct
application

 Removing

and
installing



Fig. 11



25

-

Small
differential
bevel gear

 Installing



Fig.

12



 Use Parts

catalog to
check
correct
application

26 - Threaded

piece

 Installing



Fig.

12



27 - One-

piece
thrust
washer

 Coat with

transmission
oil when
installing

28 - Left

flanged
shaft

Differential, disassembling and assembling

 Do not

interchange,
left and right
flanged
shafts differ

 Use Parts

catalog to
check
correct
application

29 - Oil seal

 For left

flanged
shaft

 Left and

right
diameters
differ

 Replacing

with
transmission
installed



Page 39-1



Differential, disassembling and assembling
