Volkswagen Golf / Golf GTI / Jetta. Manual - part 316

35-56



   Special tools

and
equipment

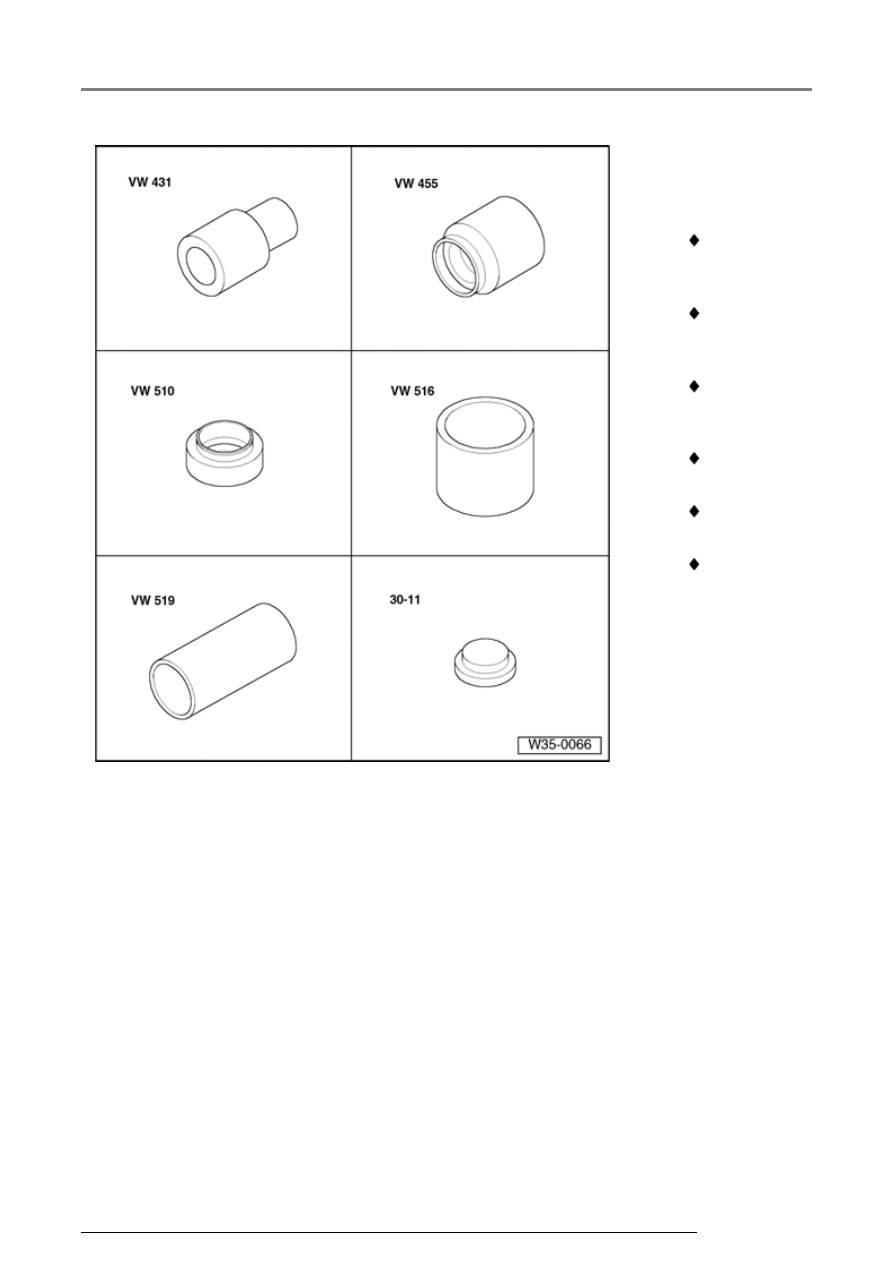

 VW 431

Press
piece

 VW 455

Fitting
sleeve

 VW 510

Press
piece

 VW 516

Tube

 VW 519

Tube

 30-11

Thrust
plate

Output shaft for 5th, 6th and reverse gear, disassembling and assembling

35-57



   Special tools

and
equipment

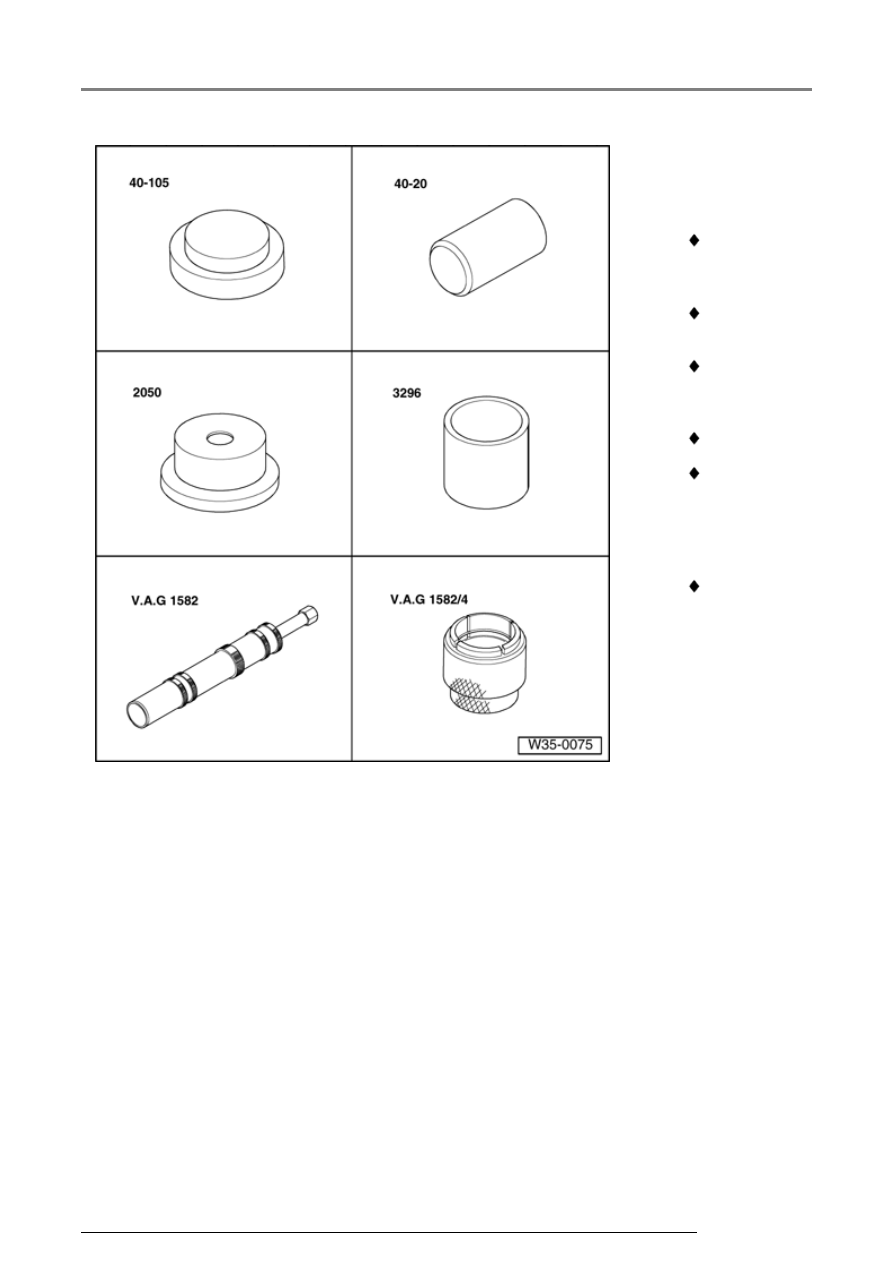

 40-105

Thrust
plate

 40-20

Press tool

 2050

Thrust
piece

 3296 Tube

 VAG 1582

Tapered
roller
bearing
puller

 VAG

1582/4
Grip

Output shaft for 5th, 6th and reverse gear, disassembling and assembling

35-58







Special tools and equipment



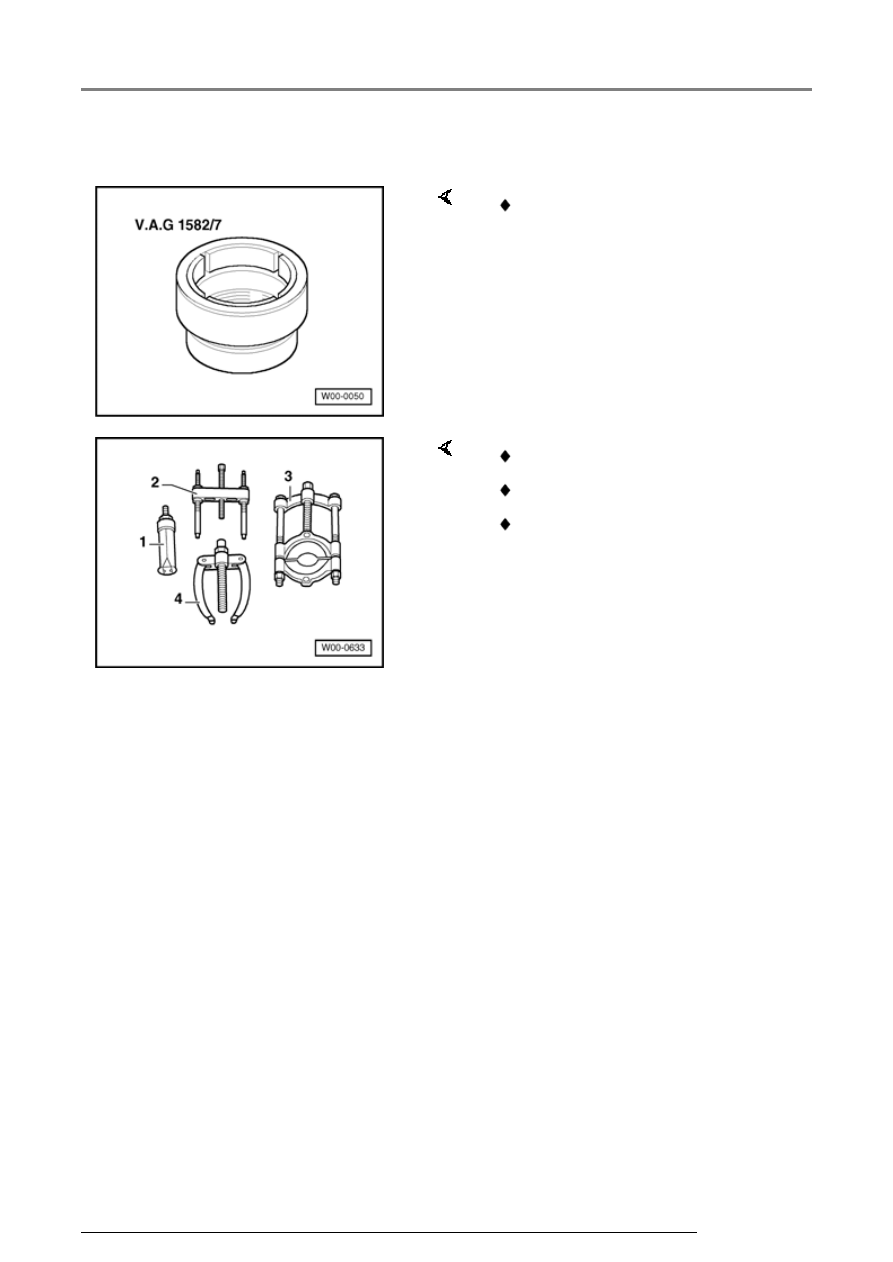

 V.A.G 1582/7 Grip



 1 - Kukko 21/7 Internal puller

 3 - Kukko 17/2 Separating device

 4 - Kukko 22/2 Counter support

Output shaft for 5th, 6th and reverse gear, disassembling and assembling

35-59



   Note:

 When

installing
new gears
or a new
output shaft
consult
technical
data



Page 00-2

 .

 If the output

shaft or
tapered
roller
bearings
have been
replaced
then
perform
output shaft
adjustment



Page 35-

76

 .

1 - Clutch

housing

2 - Shim

 Always

0.65
mm
thick

3

-

Outer
race/tapered
roller
bearing

 Pulling

out



Fig. 1



 Pressing

in



Fig. 2



4 - Tapered

roller
bearing
inner
race

Output shaft for 5th, 6th and reverse gear, disassembling and assembling
