Volkswagen Golf / Golf GTI / Jetta. Manual - part 286

34-58





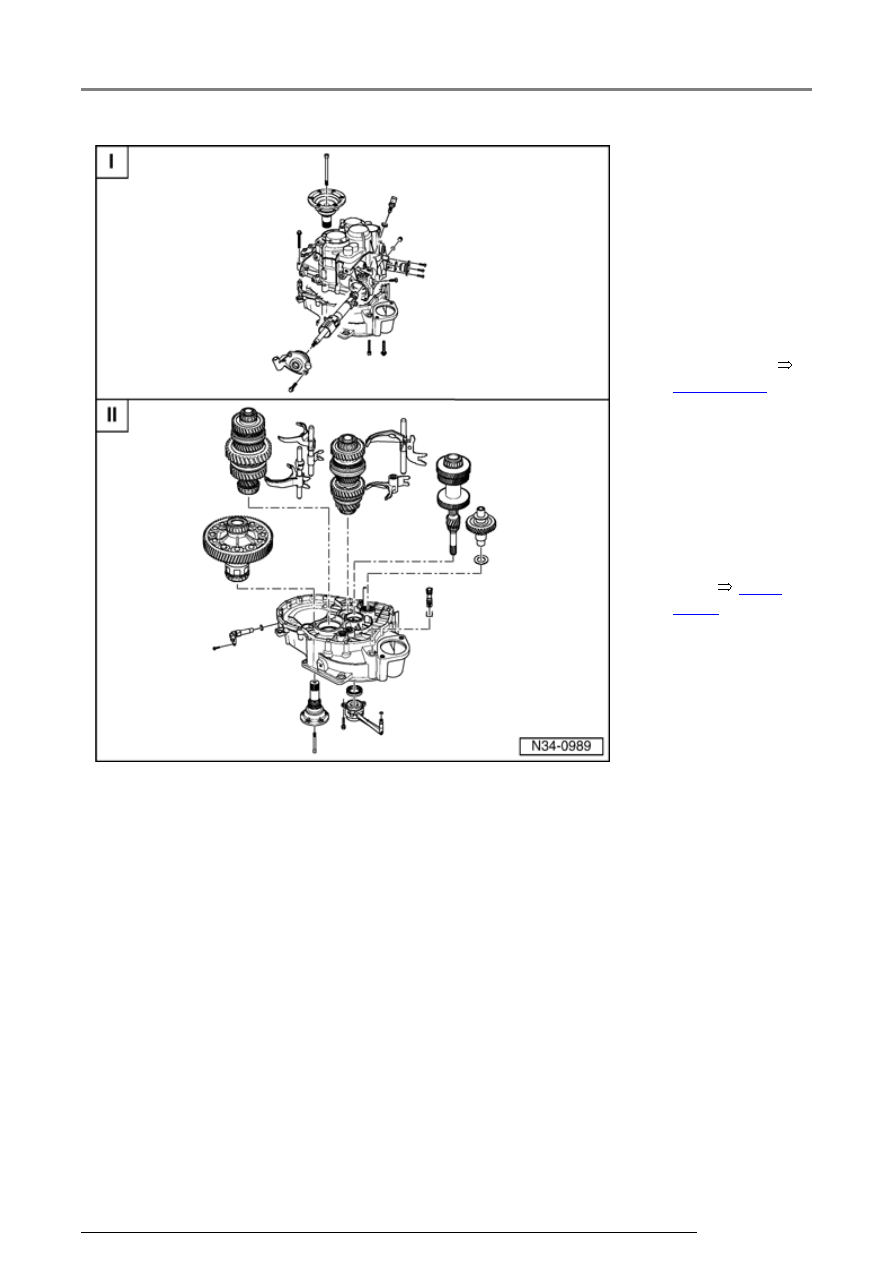

Assembly
overview



I -
Disassembling
and
assembling
transmission
housing and
selector
mechanism



Page 34-59



II -
Disassembling
and
assembling
input shaft,
output shafts,
differential
and selector
rods



Page

34-62



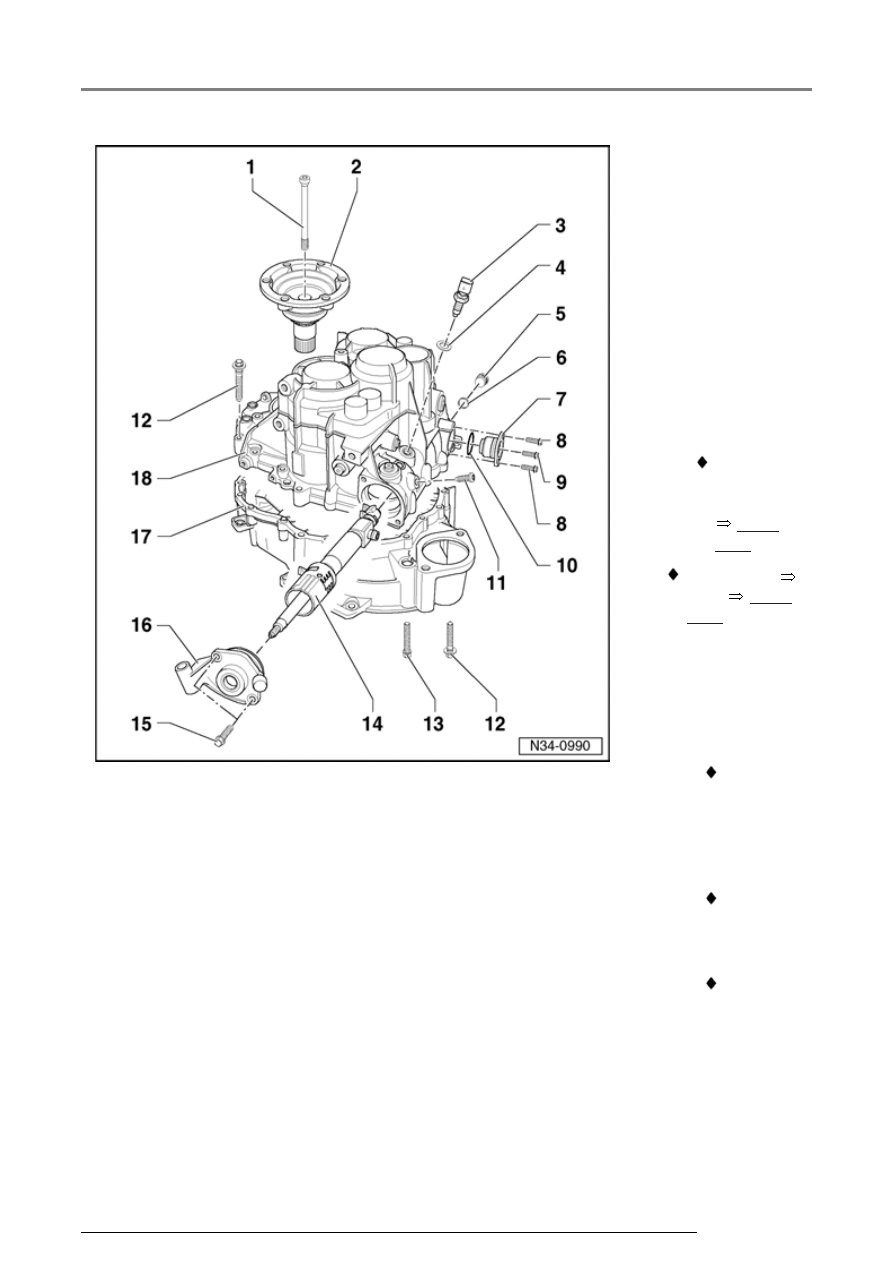

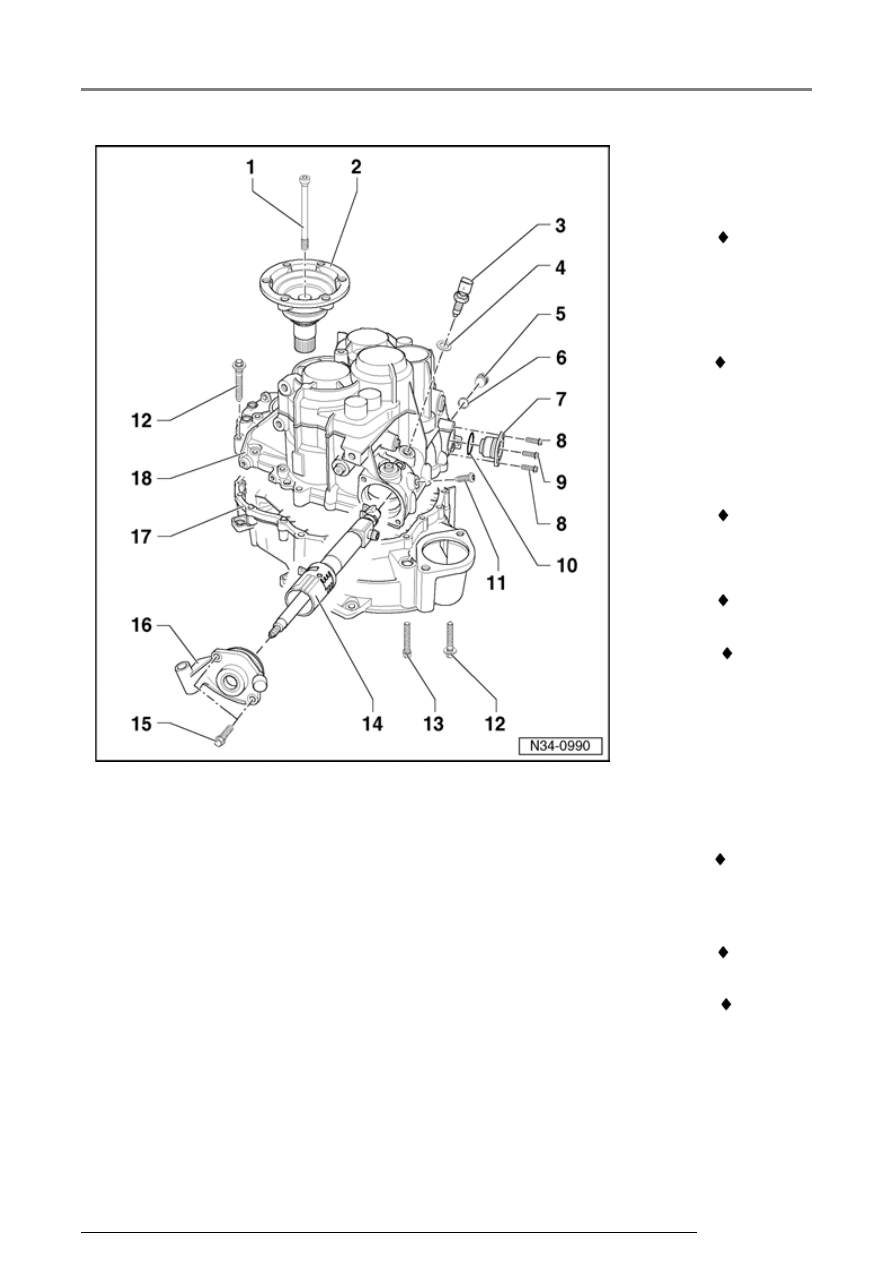

Transmission, disassembling and assembling

34-59





Transmission
housing and
selector
mechanism,
removing and
installing



1

-

Countersunk
head bolt, 25
Nm

2 - Flanged

shaft with
spring

 Removing

and
installing



Page

39-1



 Assembling



from



Page

39-7



3 - Back-up

light
switch, 20
Nm

4 - Oil seal

 Always

replace

5 - Oil drain

plug, 30
Nm

 Always

replace

6 - Oil seal

 Always

replace

7 - Cover

plate

Transmission, disassembling and assembling

34-60





8 - Hex

bolt, 20
Nm

 Always

replace

9 - Hex

bolt, 20
Nm

 For

selector
shaft
item 14
to
cover
plate

 Always

replace

10 - O-ring

 Always

replace

 Insert

in
groove
in
cover
plate

11 - Locking

bolt, 15
Nm

 For

selector
shaft
gate

 Always

replace

 Insert

with
locking
fluid D
000
600
A2

Transmission, disassembling and assembling

12 - Hex

bolt, 25
Nm
plus

1

/

8

turn
(45 )
further

 With

attached
washer

 Always

replace

13 - Hex

bolt, 25
Nm
plus

1

/

8

turn
(45 )
further

 Without

washer

 Always

replace

Transmission, disassembling and assembling
