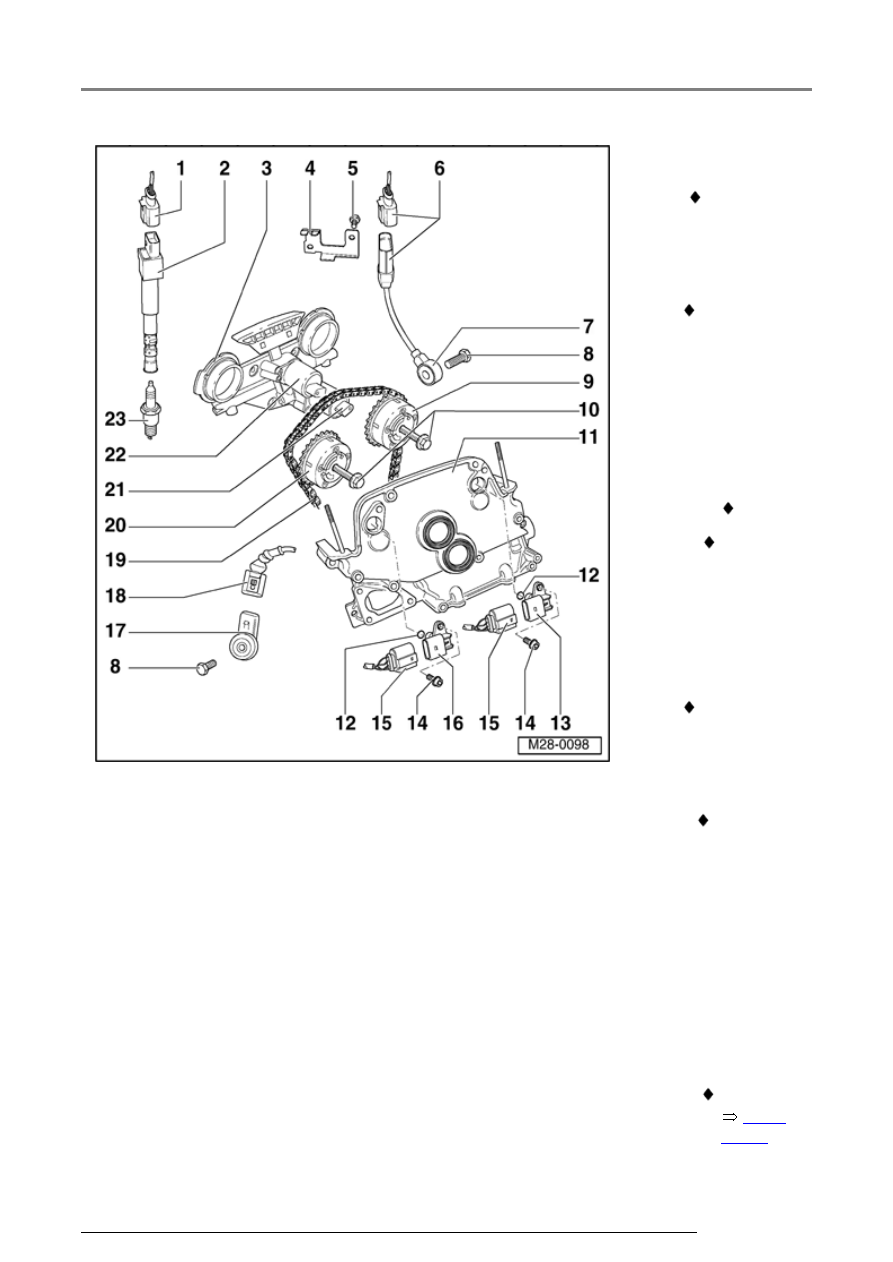

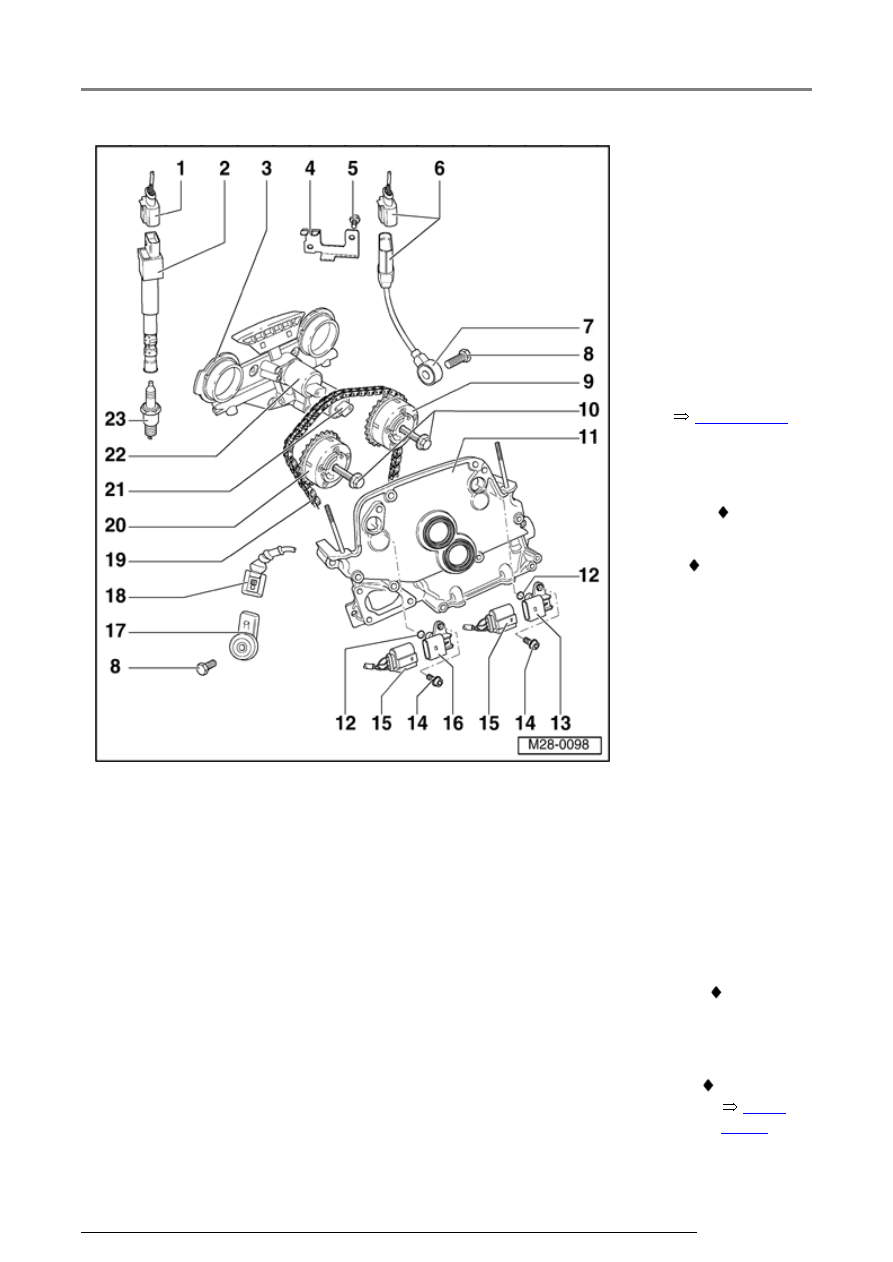

28-3





Ignition
system
components,
removing
and
installing



Note:

Engine Control
Module (ECM)
with connectors



Page 24-14

 ,

item 8 .

1 - Connector

 Black,

4-pin

 Mark

connector
and
component
before
pulling
connector
off.

2 - Ignition

coil with
power
output
stages (-
N70-, -
N127-, -
N291-, -
N292-, -
N323-
and -
N324-)

 Remove

using
puller
T10095

 Checking



Page

28-23



Ignition system, servicing



Repair

Manual, 2.8
Liter VR6 4V
Engine
Mechanical,
Engine Code
(s): BDF;
Repair Group
15



3 - Control

housing

 For

camshaft
timing
adjustment

 Removing

and
installing:

Ignition system, servicing

28-4





4 - Bracket

 For Knock

sensor
(KS) 1 -
G61-
connection

 Component

location: on
right of
cylinder
head

5 - 10 Nm

6 - 3-pin

connector

 Black

 Gold

plated
terminals

7 - Knock

Sensor
(KS) 1 -
G61-*

 Component

location:
between
cyl. 1 and
cyl. 3

 Terminal

surfaces
between
knock
sensor
and
cylinder
block
must be
free of
corrosion,
dirt and
grease.

 Checking



Page

28-30



Ignition system, servicing

8 - 20 Nm

 Torque

setting
influences
function
of knock
sensor

Ignition system, servicing
