Page 24-
27

 , item 5

6

-

Mass Air
Flow (MAF)
sensor -
G70-* with
Intake Air
Temperature
(IAT) sensor
-G42-*

 Sensor

and
connector
terminals
are gold
plated

 Check

Mass
Air
Flow
(MAF)
sensor



Page

24-52



 Check

Intake Air
Temperature
(IAT) sensor



Page 24-

81



Fuel injection system, servicing

24-31





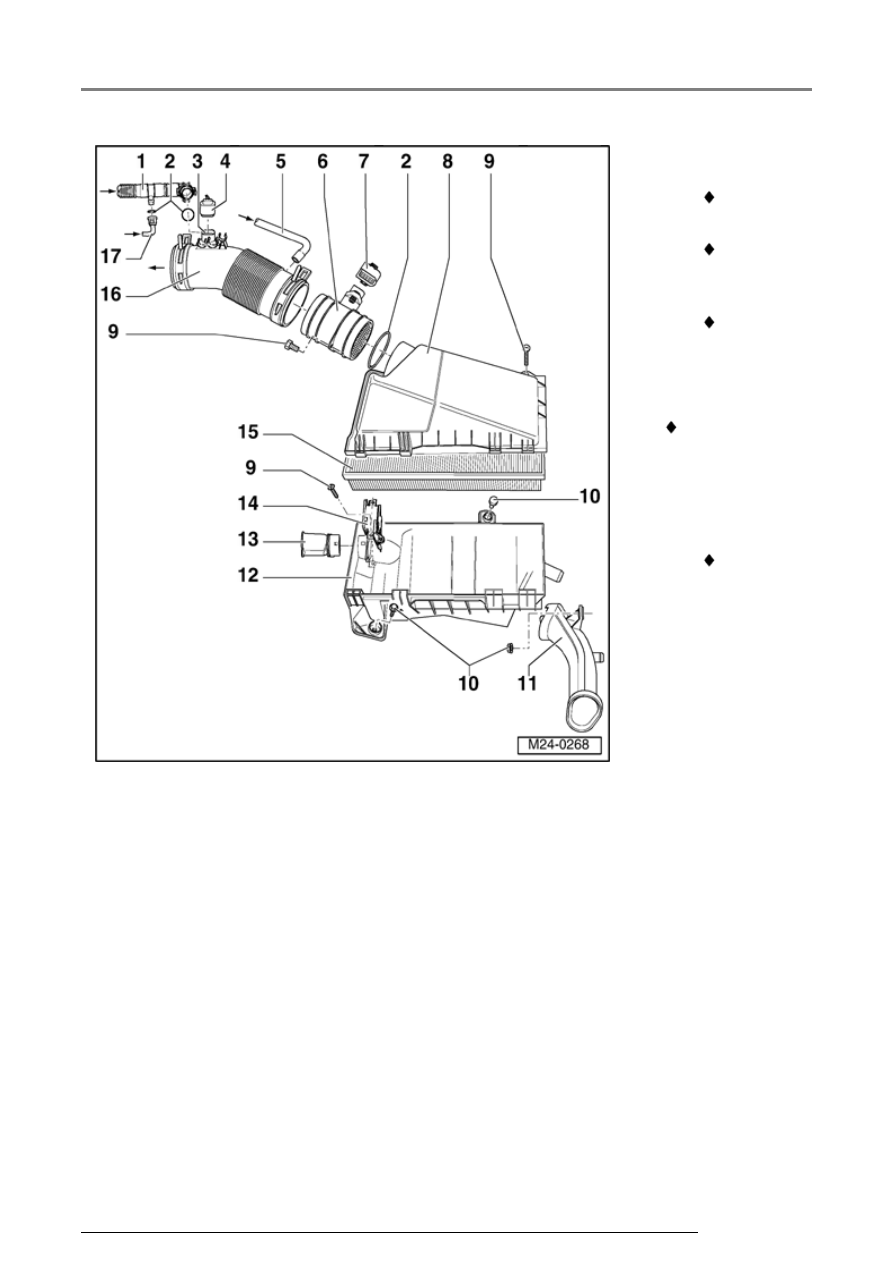

7 - Connector

 Black,

5-pin

 Terminals

from
sensor
and
connector
are gold
plated

8 - Air

cleaner
upper
part

9 - 6 Nm

10 - 10 Nm

11

-

Air intake
connecting
piece

 For

cold air
intake

12 - Air

cleaner
lower
part

13

-

Air intake
connecting
piece

 For

warm
air
intake

14 - Control

flap

15 - Filter

element

Fuel injection system, servicing

24-32





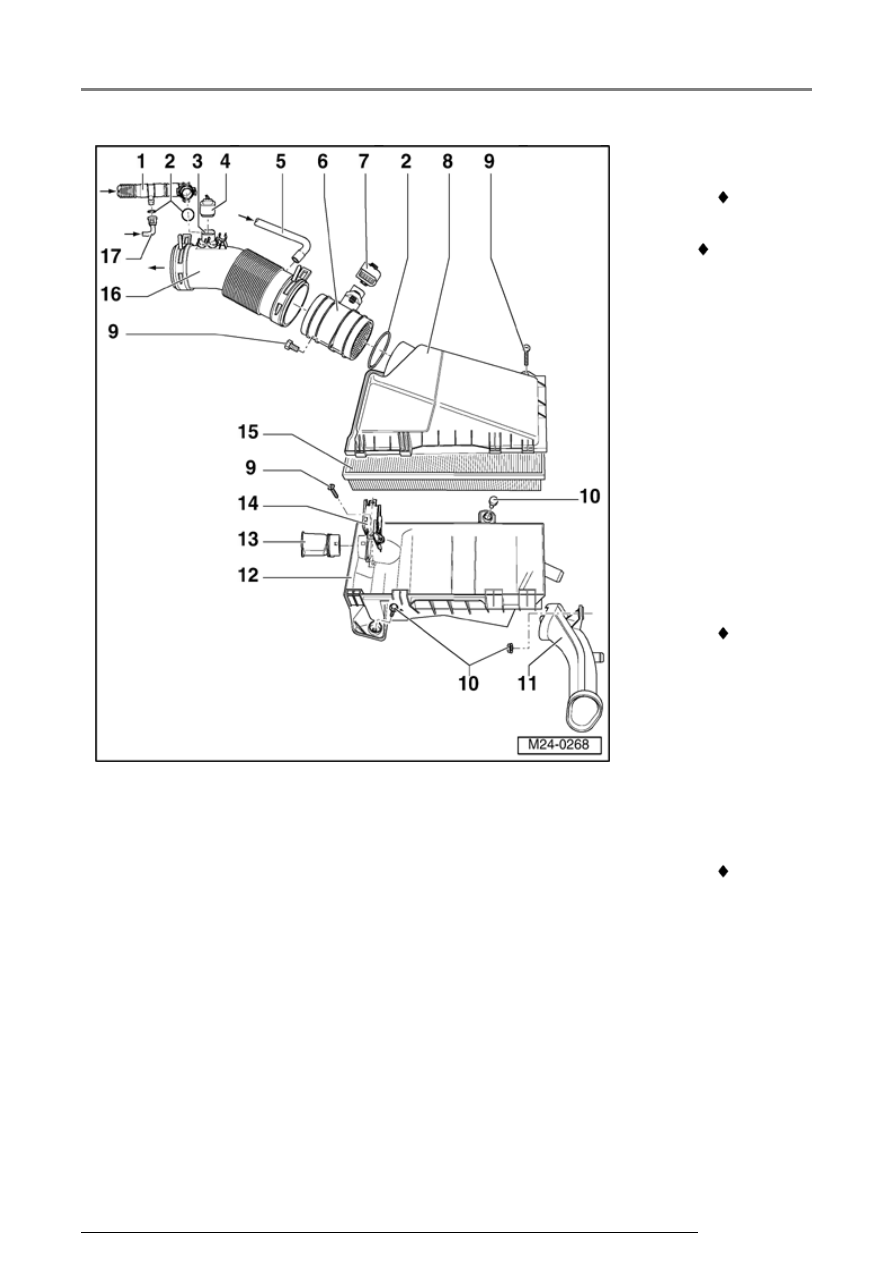

16 - Intake hose

 Check seated

securely

 Secure with

spring-type
clips

 To Throttle

Valve Control
Module -J338

17 - Vacuum line

 From intake

manifold/Evaporative
Emissions (EVAP)
canister purge
regulator valve
junction piece

 Press together

at front to
release

Fuel injection system, servicing

24-33







Safety precautions







CAUTION!







When performing repair work, especially due
to the confined conditions in the engine well,
pay attention to the following:









Route all types of lines (e.g. for fuel,
hydraulics, Evaporative Emissions (EVAP)
system, coolant, refrigerant, brake fluid and
vacuum) as well as electrical wiring so that
the original positions are restored.









Ensure sufficient clearance to all moving or
hot components.





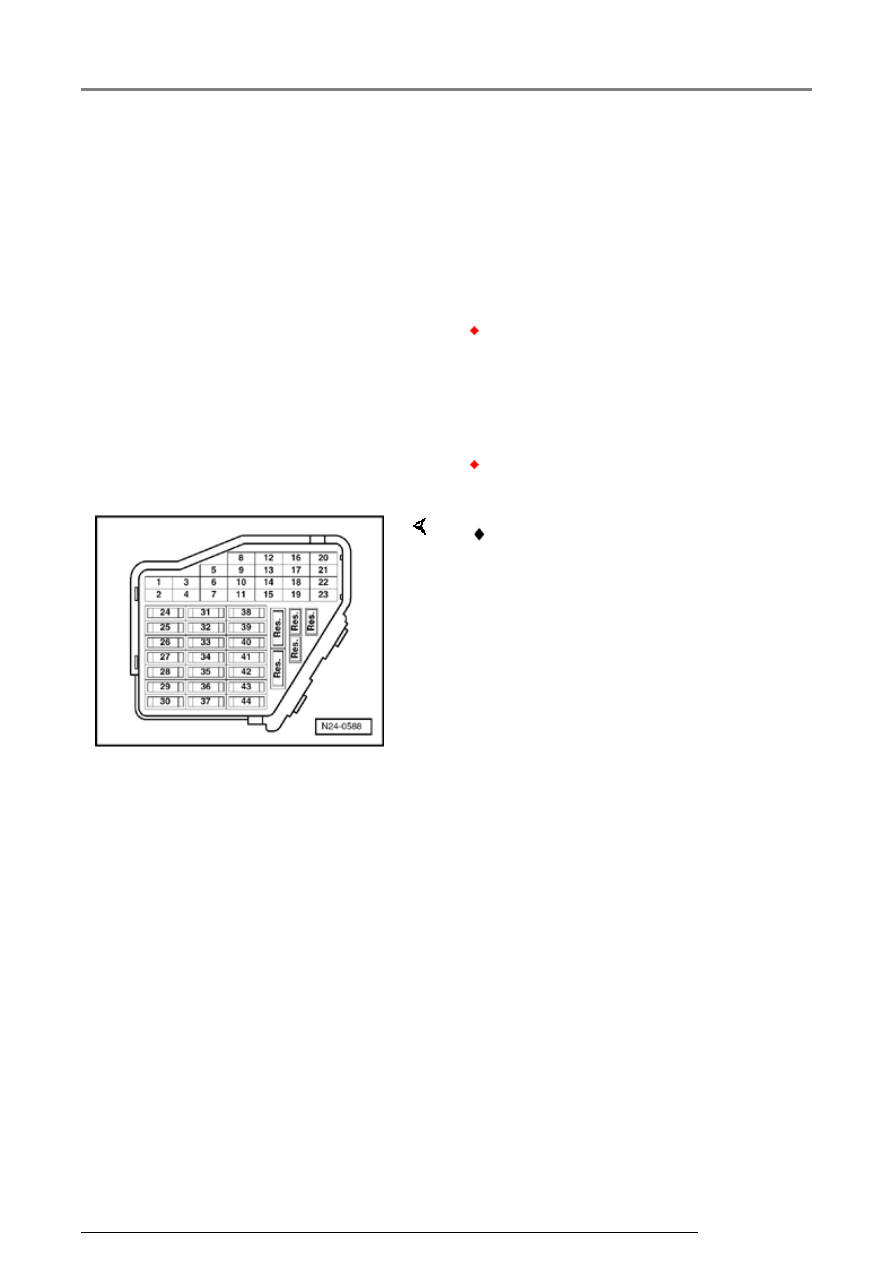

 For safety reasons, fuse No. 28 must be

removed from fuse holder before opening fuel
system because fuel pump can be activated by
door terminal switch in driver's door.
