24-20







Repair

Manual, 2.8
Liter VR6 4V
Engine
Mechanical,
Engine Code
(s): BDF;
Repair Group

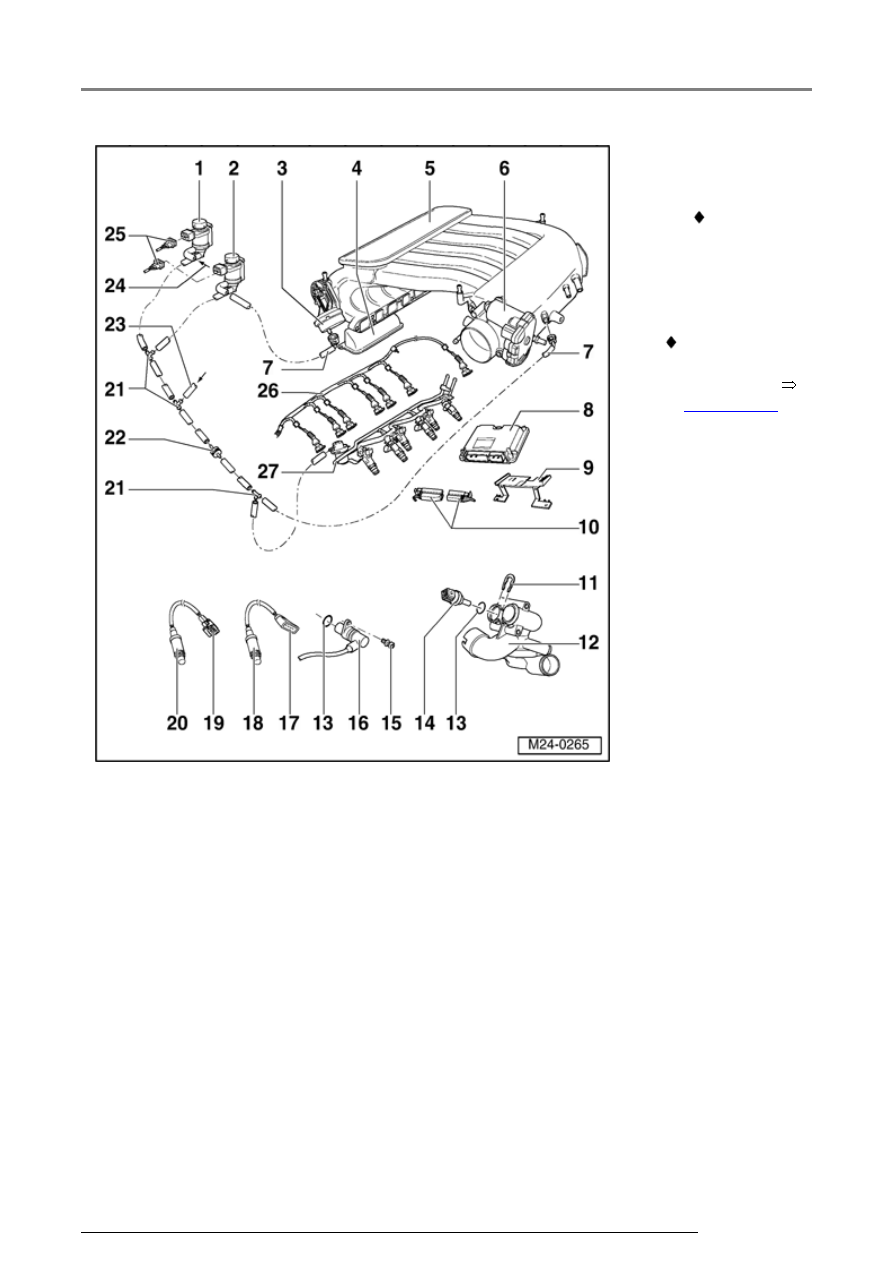

21 - Junction

piece

22 - Non-

return
valve

 Observe

installation
position

 White

connector
faces
towards
Secondary
Air
Injection
(AIR)
Solenoid
Valve -
N112-
/Intake
Manifold
Change-
Over
Valve -
N156-

23 - Vacuum

line

 From

vacuum
reservoir:
item 4

24 - From

combi-
valve

 Secondary

air
system:

Fuel injection system, servicing

26



25

-

Connector

 Black,

2-pin

 Mark

connector
and
component
before
pulling
connector
off.

Fuel injection system, servicing

24-21





CAUTION!



Part numbers
are for reference
only. Always
check with your
Parts. Dept. for
the latest parts
information.

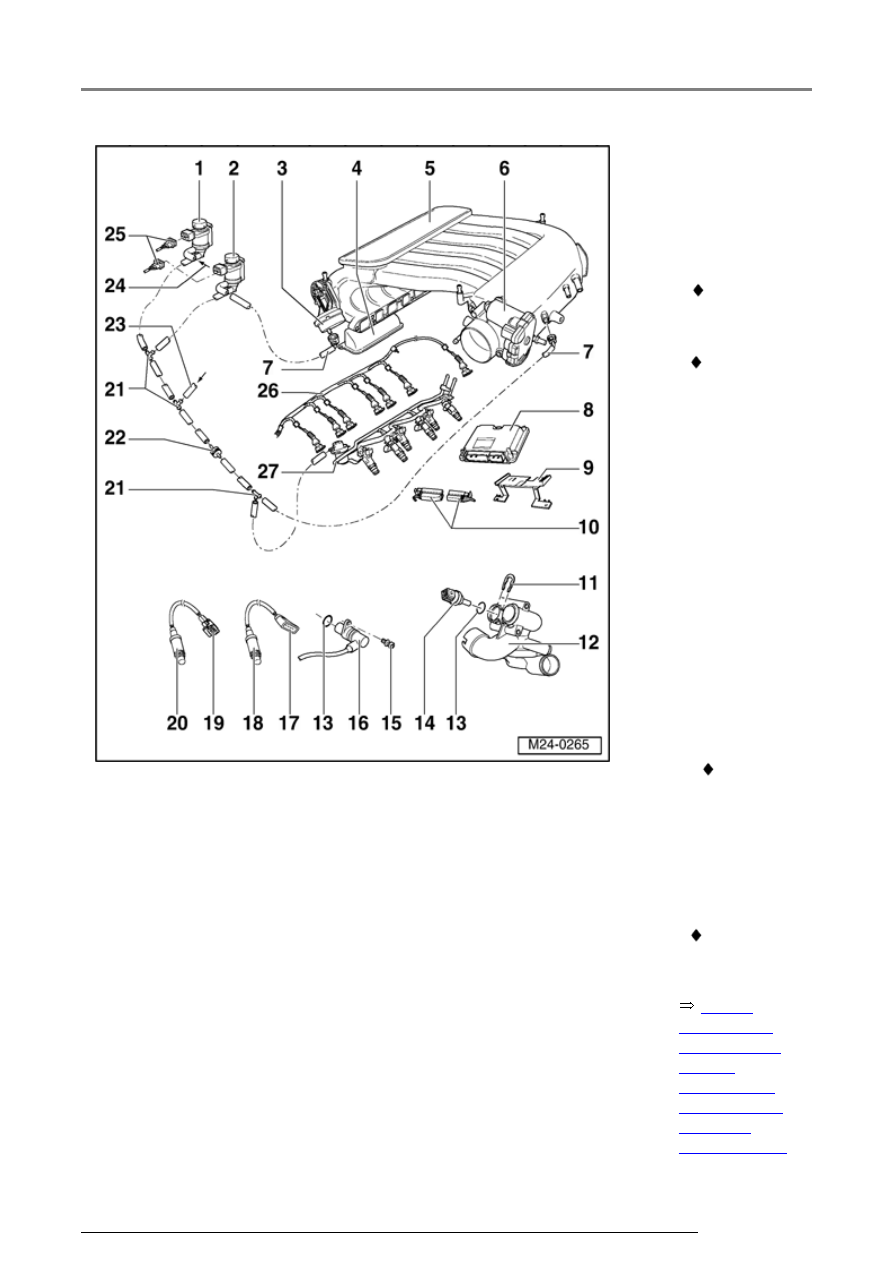

26 - Wiring

harness

 With

connectors
for fuel
injectors

27 - Fuel rail

 Disassembling

and
assembling



Page 24-26



Fuel injection system, servicing

24-22

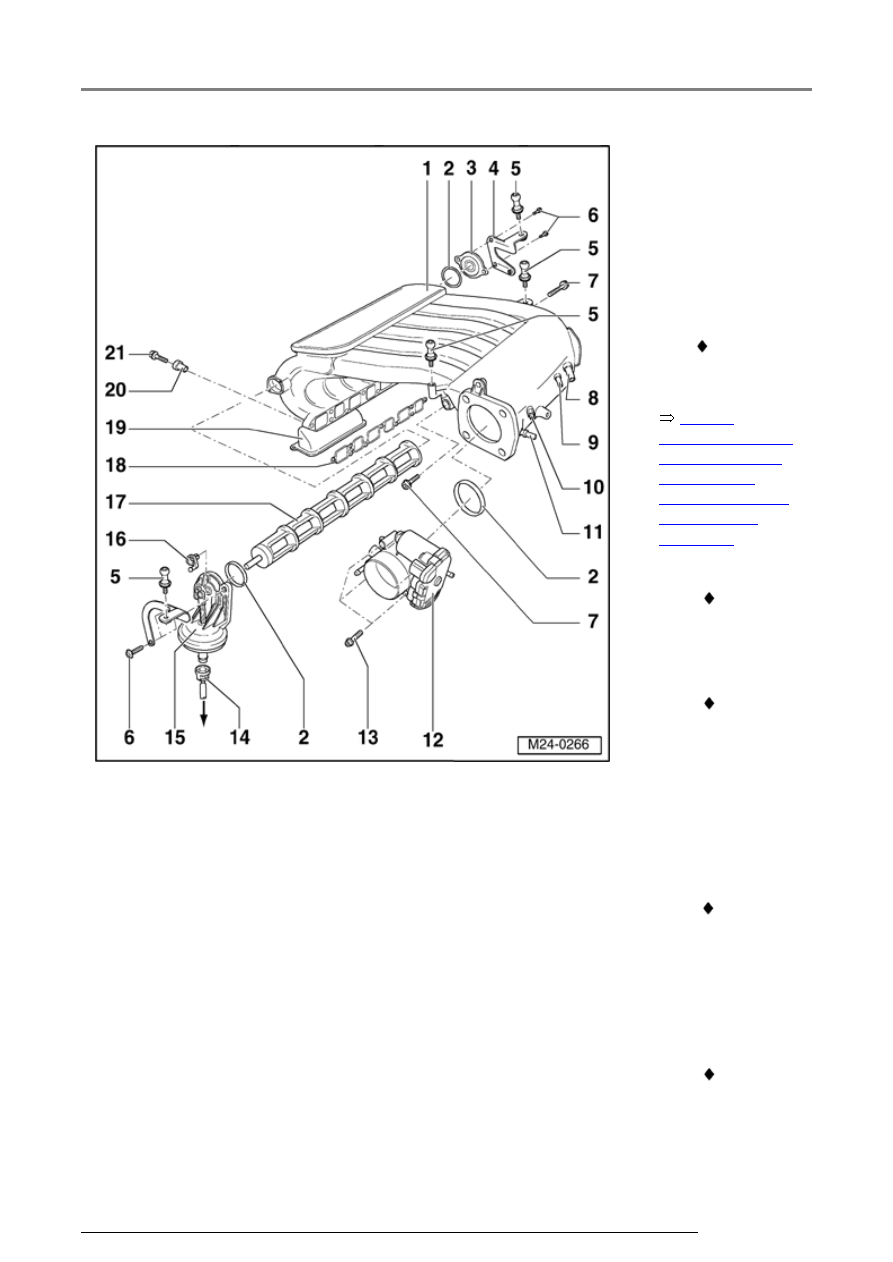

Intake
manifold,
disassembling
and
assembling





Repair

Manual, 2.8 Liter
VR6 4V Engine
Mechanical,
Engine Code(s):
BDF; Repair
Group 15



1 - Intake

manifold

 Removing

and
installing:

2 - Seal

 Always

replace

3 - Bearing

cap

 For

Intake
Manifold
Change-
Over
Valve -
N156-
barrel

4 - Bracket

 For

engine
cover
mounting
pin

5 - Mounting

pin, 5 Nm

 For

engine
cover

6 - 5 Nm
