Dimensions - a - = 10 mm

1. Front valence spoiler
2. Serial bolts. Tightening torque: 2 Nm
3. Additional bolts. Tightening torque: 2 Nm
4. Front wheel housing liner

- Install speed nut on front valence spoiler and then bolt
front wheel housing liner and front valence spoiler  - 3 - .

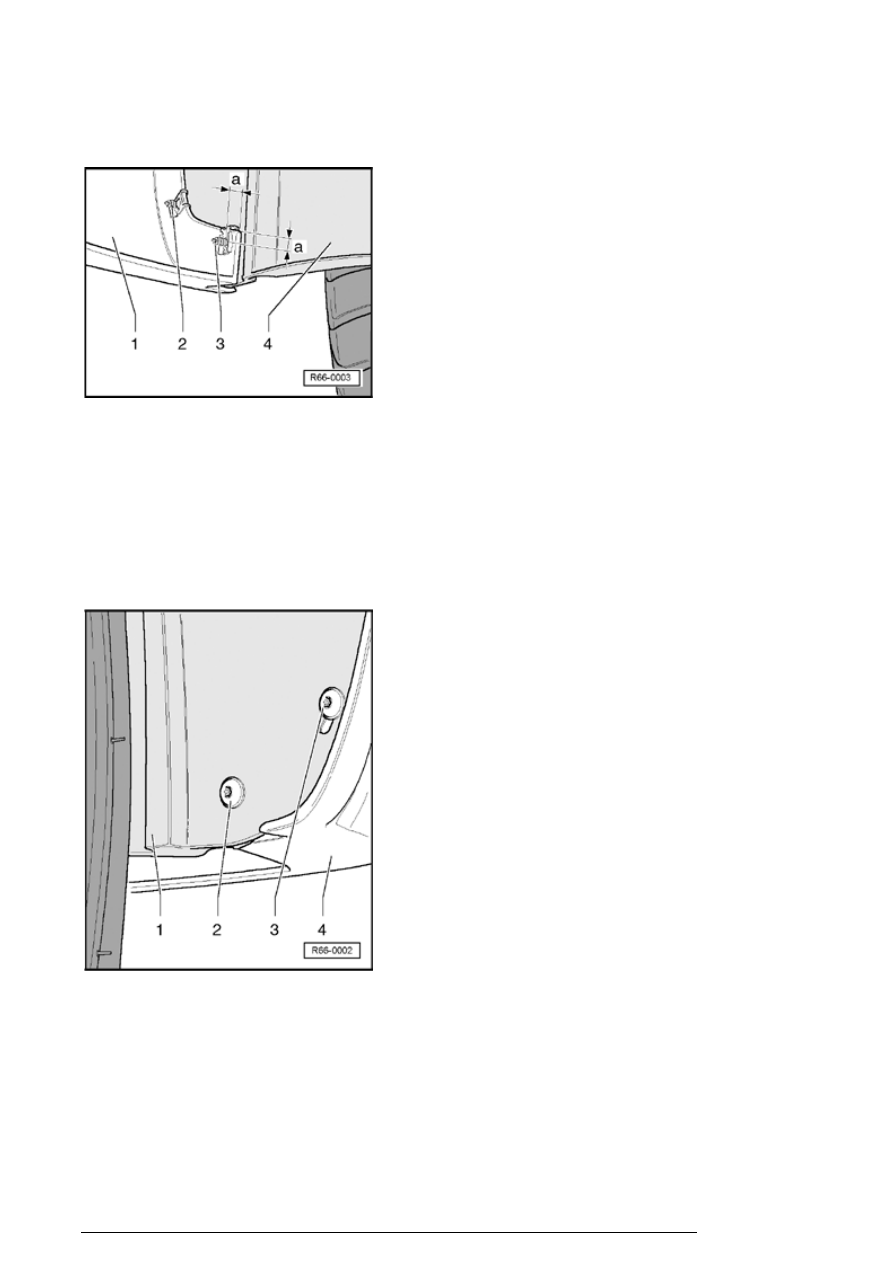

Additional bolts (front view)

1. Front wheel housing liner
2. Additional bolts. Tightening torque: 2 Nm
3. Serial bolts. Tightening torque: 2 Nm
4. Front valance spoiler

General

13/2/2005

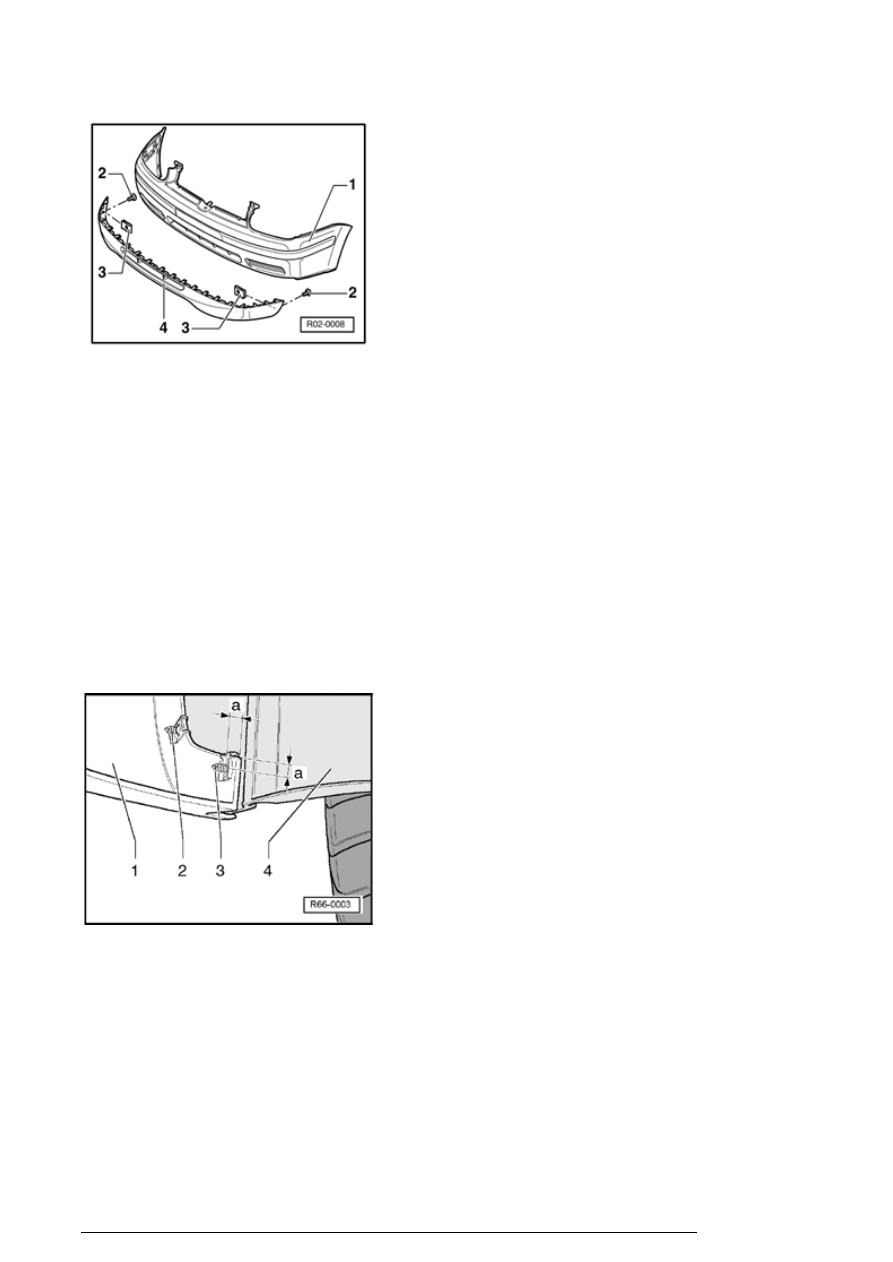

Front valance spoiler (Golf GTI)

1. Cover
2. Screw (Qty. 2). Torque specification: 2 Nm.
3. Speed nut (Qty. 2)
4. Front valance spoiler (Clipped to cover)

Warning!



When first installing front valance spoiler additional
bolts must be installed on both sides.



Install additional bolts at front valance spoiler (Golf
GTI)



Additional bolts (rear view)

- Drill with 4mm drilling machine front valance spoiler and
wheel housing liner. Hole must be approx. 10 mm away
from both outer edges - a - 10 mm.

1. Front valance spoiler
2. Serial bolts. Tightening torque: 2 Nm
3. Additional bolts. Tightening torque: 2 Nm
4. Front wheel housing liner

Install speed nut on front valance spoiler and then bolt front
wheel housing liner and front valance spoiler  - 3 - .

General

13/2/2005

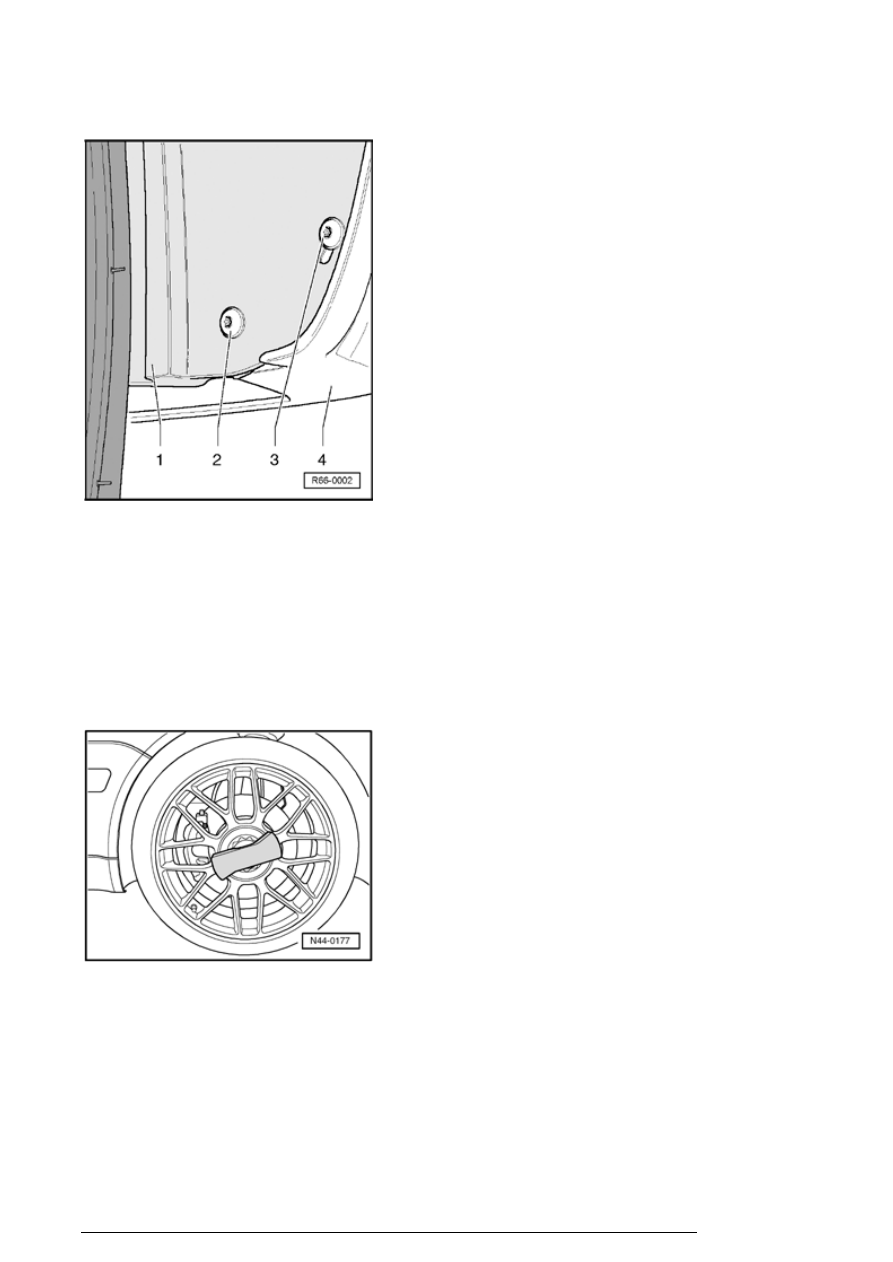

Additional bolts (front view)

1. Front wheel housing liner
2. Additional bolts. Tightening torque: 2 Nm
3. Serial bolts. Tightening torque: 2 Nm
4. Front valance spoiler



Wheel cover caps

Removing and installing wheel cover caps

Alloy wheel of GTI 337 Edition has a bolted wheel trim. You
can remove or install this using appropriate tool in vehicle.

Note:

Do not use other assembly tools! Otherwise wheel trim or
alloy wheel can be damaged.


General

13/2/2005







Assembly tool - arrow - for wheel trim can be found in tool
kit.

Engine compartment trim (sound
insulation), removing and installing





Golf, Jetta



Perform the following work sequence:

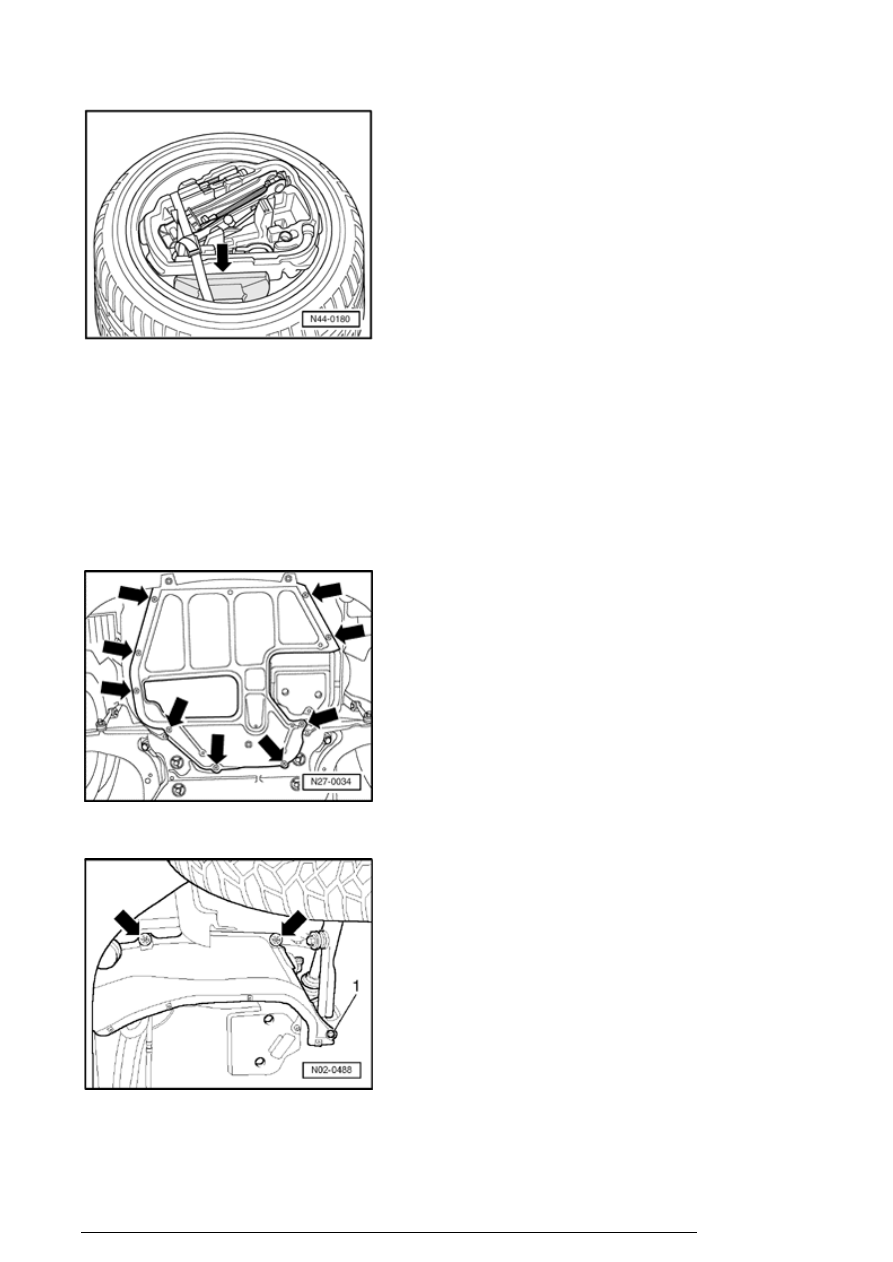

- Remove screws - arrows -

- Remove screws - arrows - and remove center engine
compartment cover.

General
