Volkswagen Golf / Golf GTI / Jetta. Manual - part 1191

installing
instrument
cluster



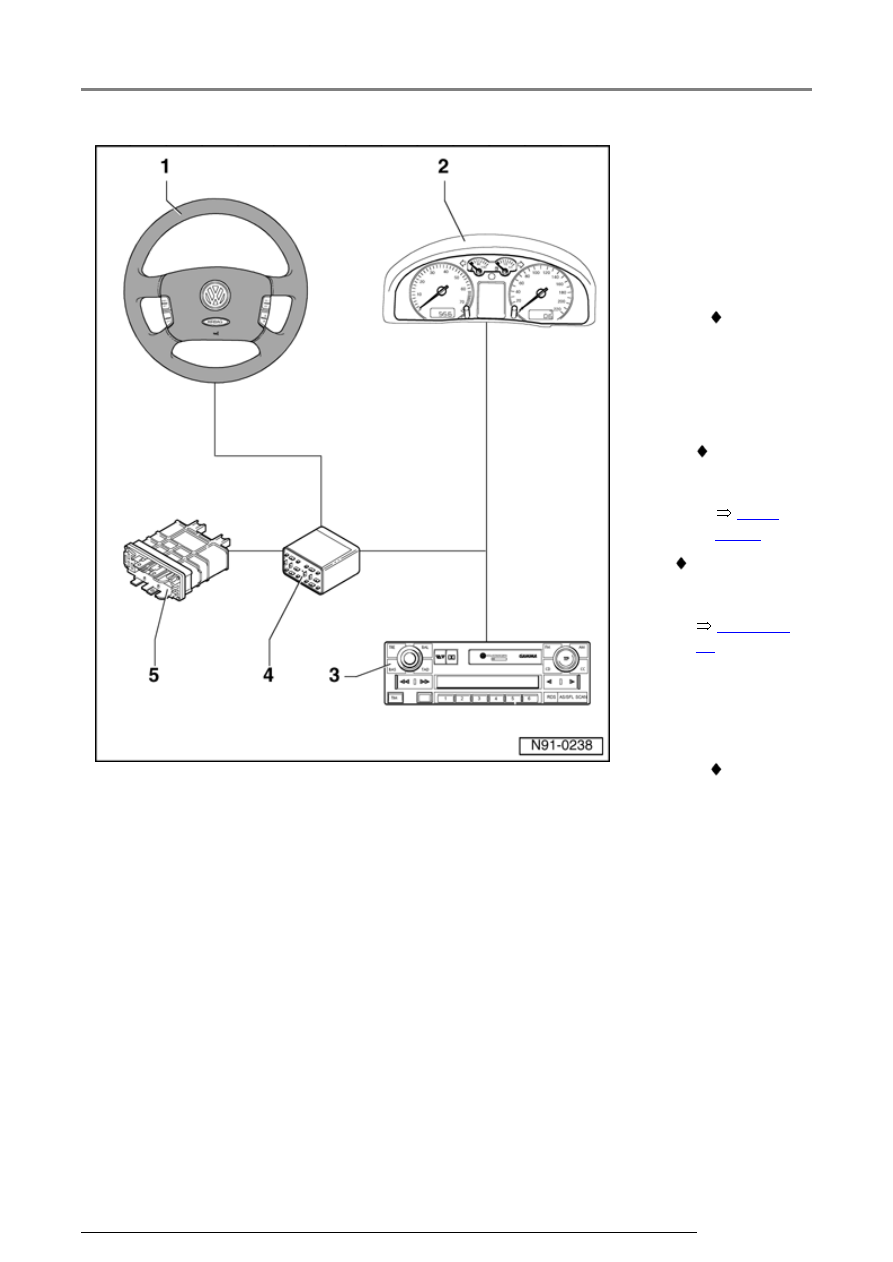

3 - Radio

 Installed

in
center
console

Multi-function steering wheel

13/2/2005

91-69





4 - Control

module
for multi-
function
steering
wheel -
J453-

 Installed

on 13-
position
auxiliary
relay
panel

 Removing

and
installing



Page

91-72



 Multi-pin

connector
assignments



Page 91-

73



5 - Engine

Control
Module
(ECM)

 Controls

cruise
control

Multi-function steering wheel

13/2/2005

91-70







Control unit in steering wheel -E221-,
removing and installing







WARNING!







Special safety precautions apply to vehicles
equipped with airbags. Refer to Repair
Manual, Body-Interior, Airbag: CAUTIONS
and WARNINGS, Repair Group 69.







CAUTION!







Before beginning repairs on the electrical
system:









Obtain anti-theft radio security code.









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.









Disconnect negative ( - ) battery terminal.









When disconnecting and reconnecting
battery terminals, observe all applicable
Notes and torque specifications, as well as
instructions on performing OBD program
and electrical system function checks as
specified



Repair Manual, Electrical

Equipment, Repair Group 27

 .



Multi-function steering wheel

13/2/2005

91-71







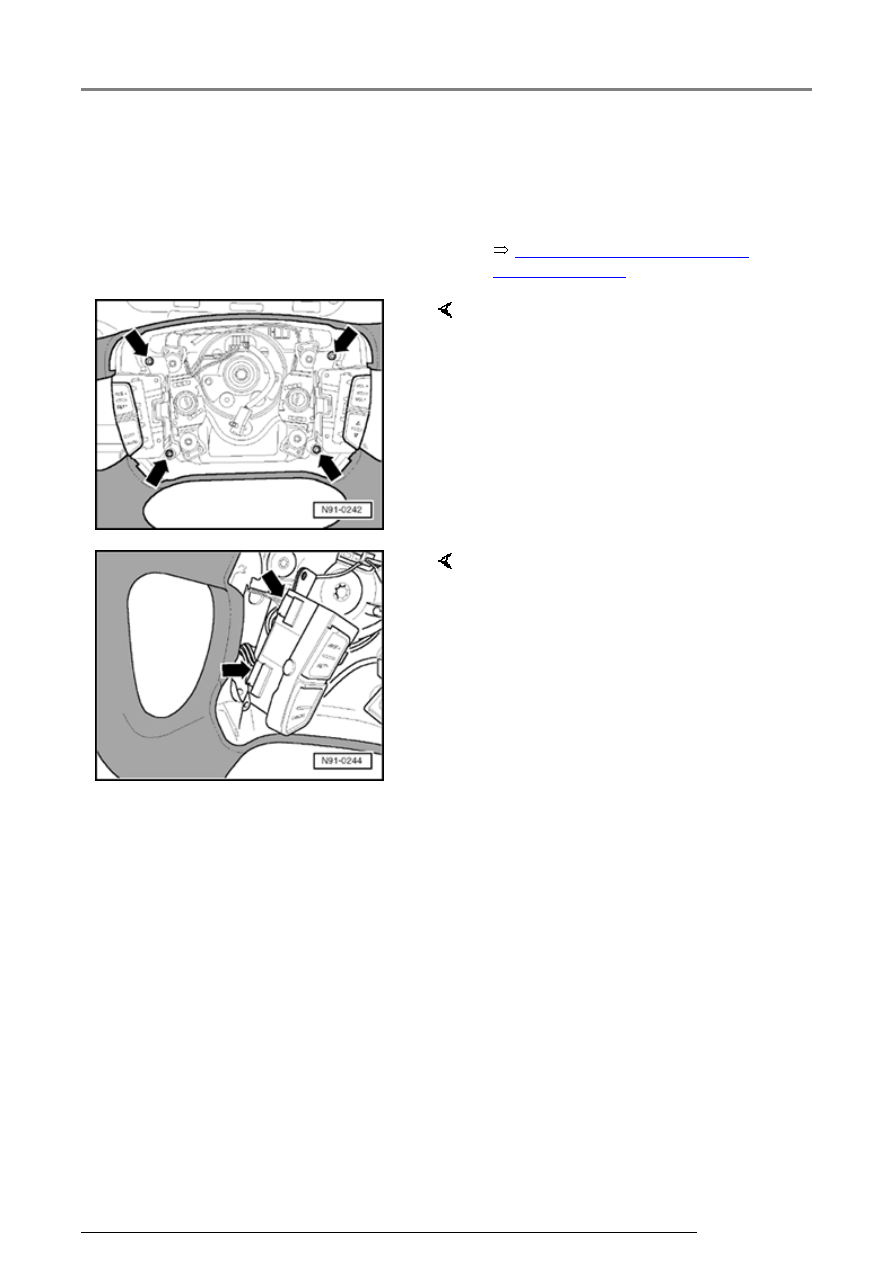

Removing





-  Remove driver's airbag.







Repair Manual, Body Interior,

Repair Group 69





-  Remove bolts -arrows- from

operating unit.



Installing

-  Disconnect electrical connections -

arrows-.

-  Remove unit from steering wheel.

-  Install in reverse order of removal.

Multi-function steering wheel

13/2/2005
