Antenna systems





General information





   Depending on equipment level, two different

antenna systems are intalled.





 Roof mounted antenna for radio



Page 91-

47

 .





 Roof mounted triplex antenna for radio and

GPS/Telematics

 page



   These antennas process RF signals for the radio

as well as GPS signals for the Telematics system
(where applicable).

Antenna systems

13/2/2005

91-47





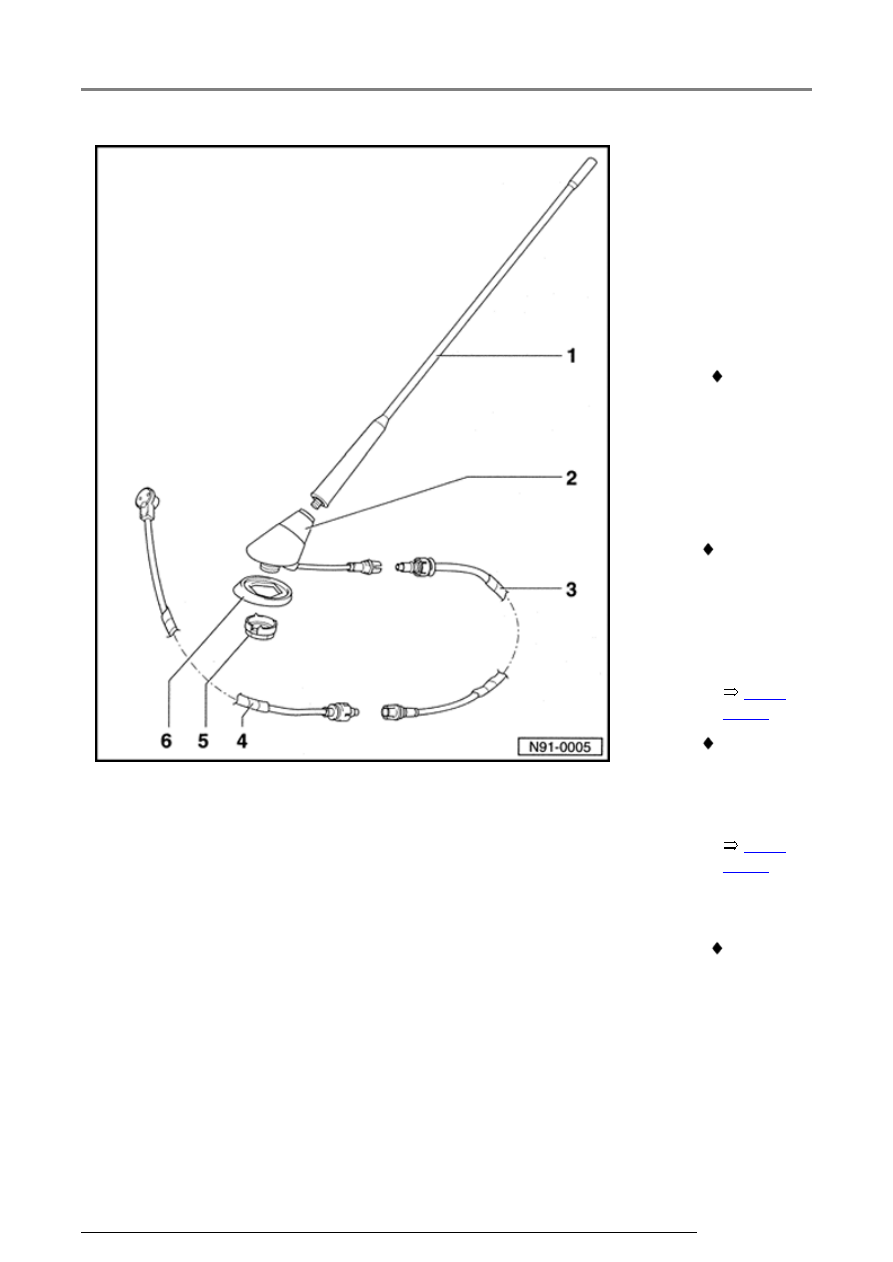

Radio
system
antenna,
assembly



1 - Antenna

rod

2 - Antenna

base

 Roof

antenna
booster
is
located
in
antenna
base.

 Jetta

Wagon,
Golf &
GTI -
removing
and
installing



Page

91-49

 .

 Jetta

Sedan -
removing
and
installing



Page

91-53

 .

3 - Antenna

cable

 From

roof
antenna
to front
of
center
console

4 - Antenna

cable

From

Antenna systems

13/2/2005

 center

console
to radio
unit

5 - Hex nut

M14
with
serrated
washer

 Serrated

washer
is
attached
to hex
nut with
a plastic
ring.

 Apply

contact
grease
to the
inside
of the
roof in
area of
serrated
washer.

6 - Seal

Antenna systems

13/2/2005

91-48





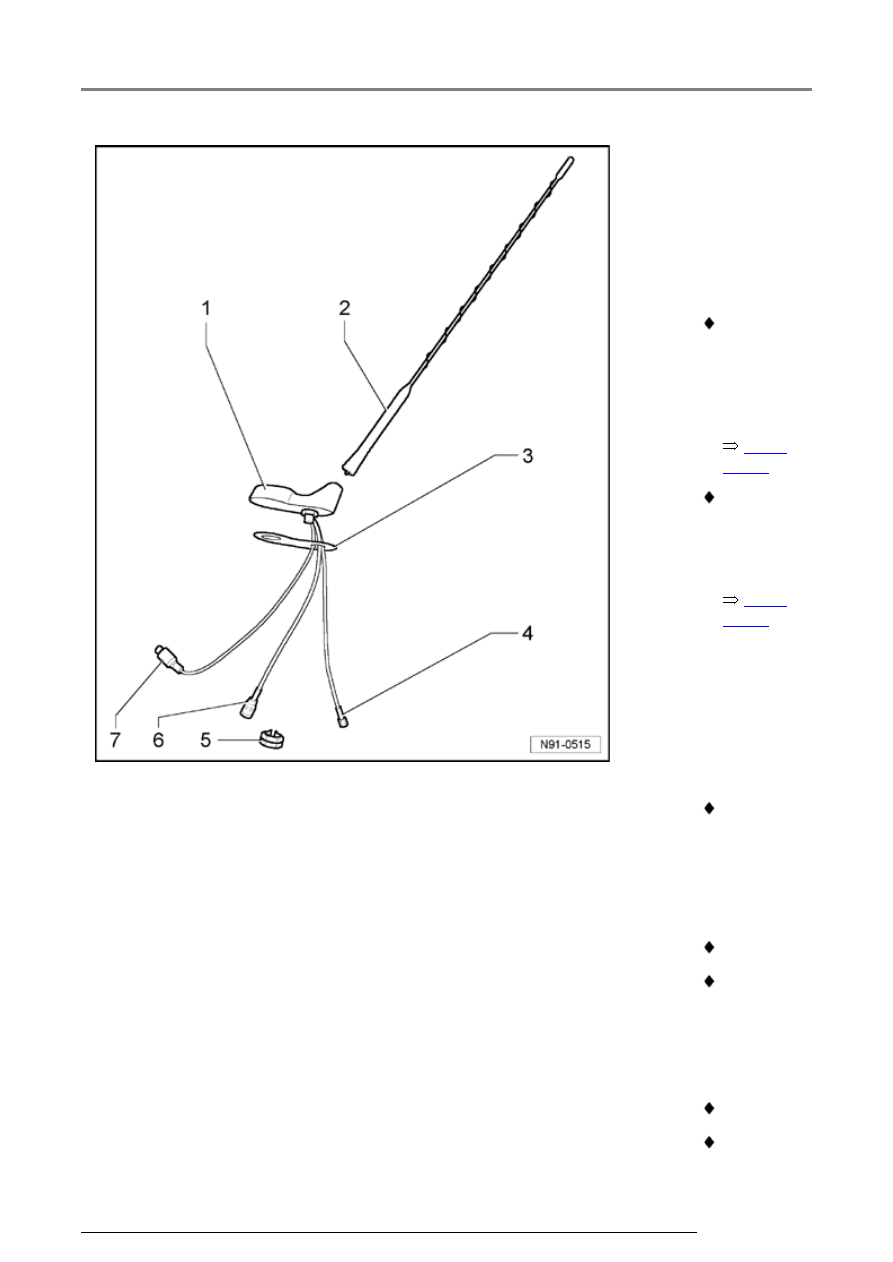

GPS/Telematics
system
antenna,
assembly



1 - Antenna

base

 Jetta

Wagon,
Golf & GTI
- removing
and
installing



Page

91-49

 .

 Jetta

Sedan -
removing
and
installing



Page

91-53

 .

2 - Antenna

mast

3 - Gasket

4 - Antenna

connection
- GPS

 Threaded

5 - Hex nut

6 - Antenna

connection
- Radio

 Plug

 Black

7 - Antenna

connection
-
Telematics

 Plug

 Grey

Antenna systems

13/2/2005
