91-15







Radio, "Premium V" &
"Premium V -
Monsoon"





General information







Installed from m.y. 2001 through
m.y. 2002.

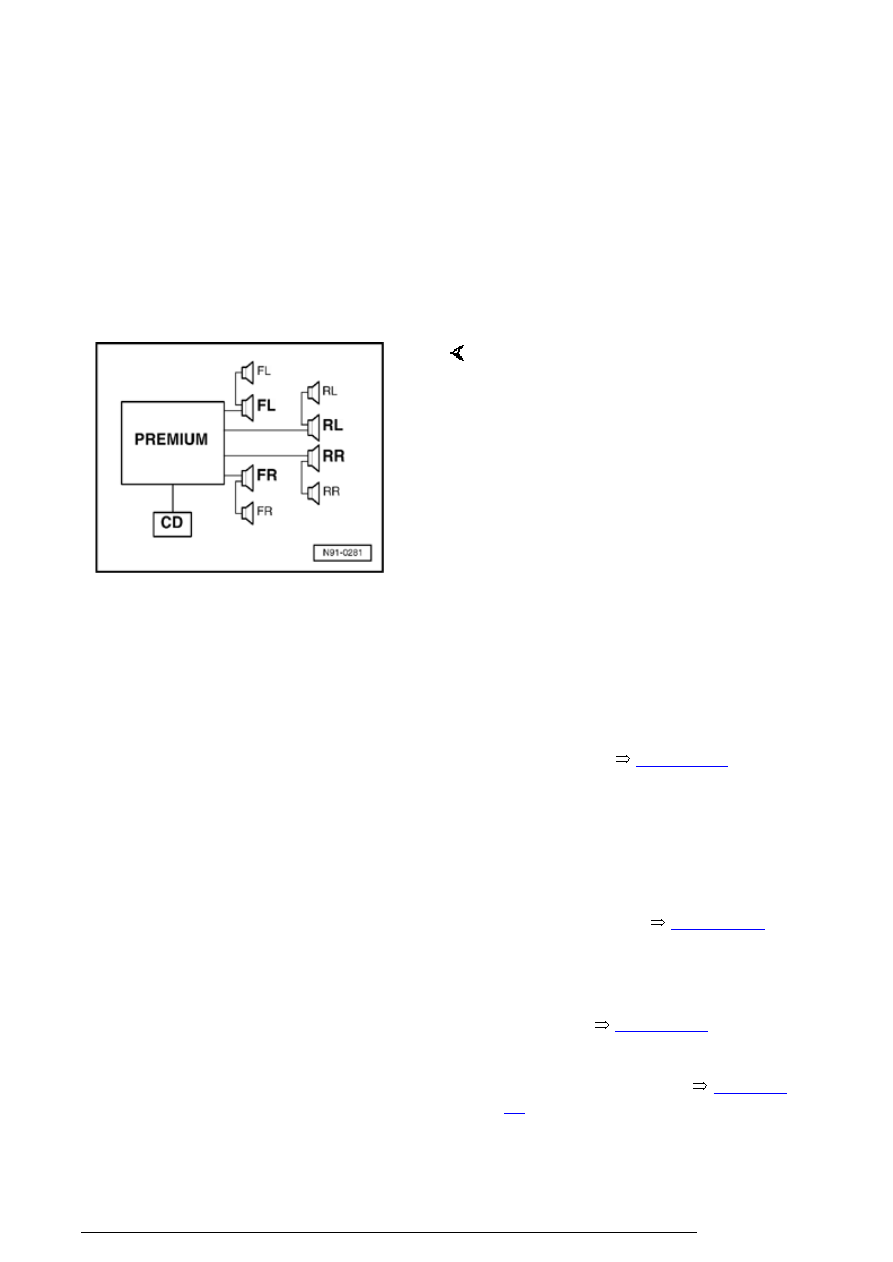

     The radio system consists of the

receiver/tape unit and speakers
located in the front and rear doors.

A 168 mm low-range/bass speaker
is located in the lower portion of
each front and rear door.

High-range speakers (domed
tweeters) are integrated into the
forward window trim on both front
doors. Tweeters are integrated into
the rear door handle trim next to the
power window switches.

The optional "Premium V- Monsoon"
system consists of the "Premium V"
receiver/tape unit supplemented by a
separate high power amplifier
mounted in the luggage
compartment



page 91-36

 .

High power handling speakers
specifically designed for the
"Monsoon" system are located in the
front and rear doors.

The system uses an amplified roof
mounted antenna



Page 91-47

 .

The optional, luggage compartment
mounted CD Changer wiring and
mounting is pre-installed in
production



Page 91-58

 .

The optional CD Player is mounted
in the instrument panel



Page 91-

62

 .

Radio, Premium V and Premium V - Monsoon

13/2/2005

91-16







On Board Diagnostic (OBD),
function





   "Premium IV" radio systems have On Board

Diagnostic (OBD) capabilities.



   The radio head unit has a Diagnostic

Trouble Code (DTC) memory. If a
malfunction occurs in one of the
components or wires which is monitored by
the system, a record of the type of
malfunction is stored in DTC memory



Page 01-1

 .

Radio, Premium V and Premium V - Monsoon

13/2/2005

91-17







Radio, removing and installing







Notes:





If radio is exchanged or replaced:





 Anti-theft security code for new radio must be

entered before use



Page 91-23

 . Be sure to

advise customer of new security code.





 Confirm radio coding for sound system

functions using On Board Diagnostic program
function 07: "Code Control Module".





 Radio sound system coding must be performed

to account for presence of CD Changer (if
installed), Monsoon system and interior sound
field differences between models (where
applicable).





Special tools, testers and auxiliary items
needed.



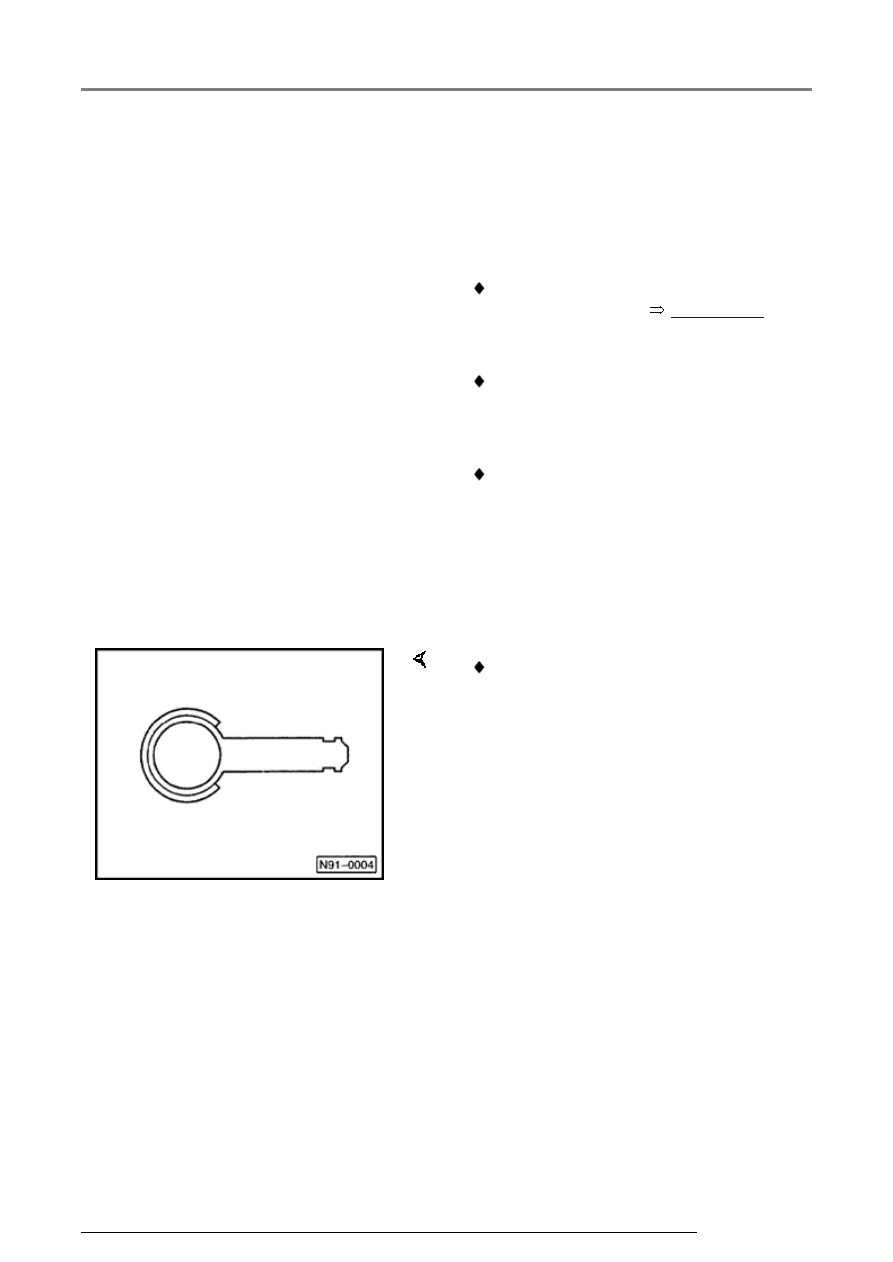

 Radio removal tool 3316 (two identical pieces).

Radio, Premium V and Premium V - Monsoon

13/2/2005

91-18







Removing





CAUTION!







Before beginning repairs on the
electrical system:









Obtain anti-theft radio security
code.









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





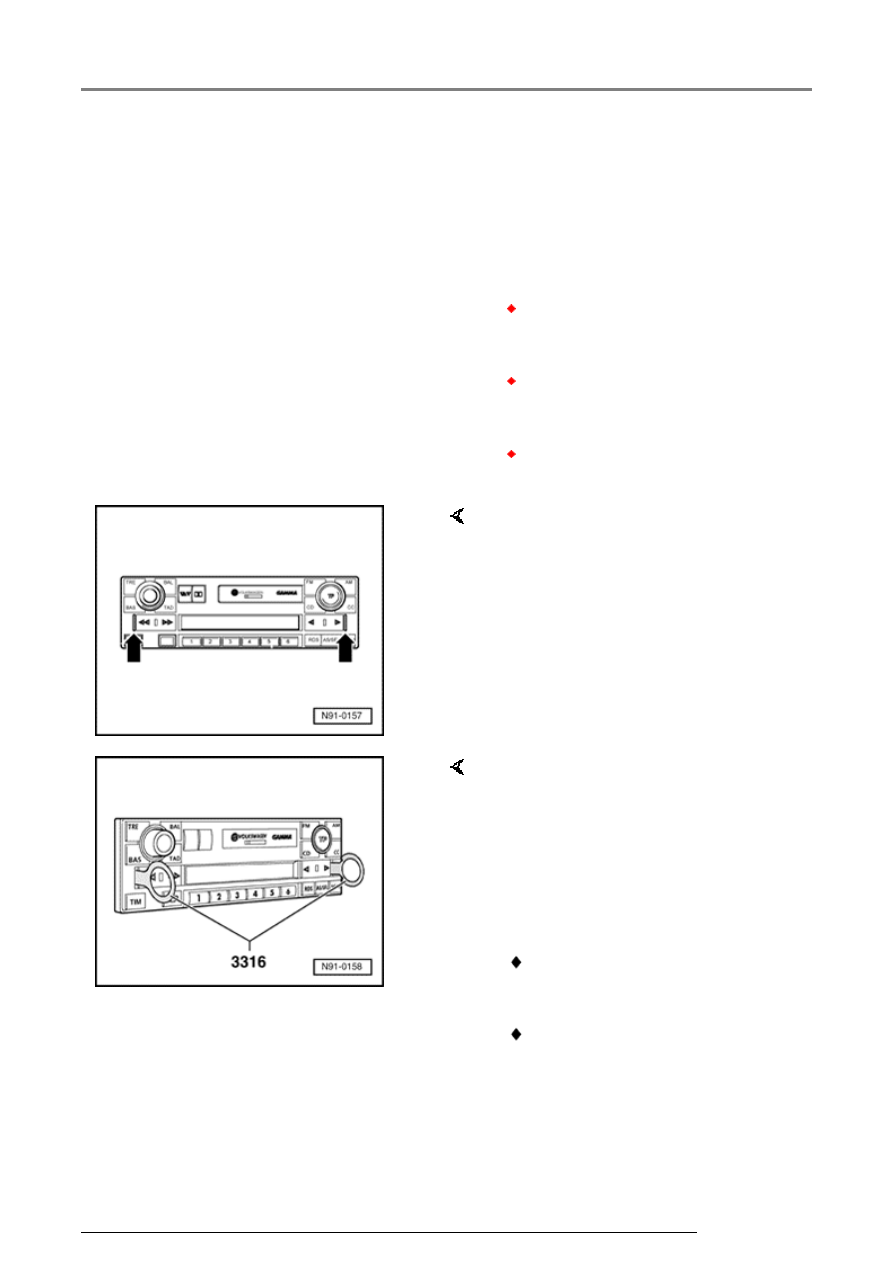

-  Insert tool 3316 into openings on

face of radio -arrows- until they
engage.



Notes:

-  Pull radio from instrument panel

opening using handles on tool
3316.

-  Disconnect all electrical

connection and antenna cable
from rear of radio.

 Radio must be pulled straight out

from opening. Do not twist or tilt
tools while removing.

 To remove tool from radio,

release locking tabs on side of
radio when removed.

Radio, Premium V and Premium V - Monsoon

13/2/2005
