Volkswagen Golf / Golf GTI / Jetta. Manual - part 1150

97-16





VAS 1978
Wiring
Harness
Repair Kit



CAUTION!



Wiring
harness and
connector
repairs must
only be
performed
using VAS
1978 !



Wiring
Harness

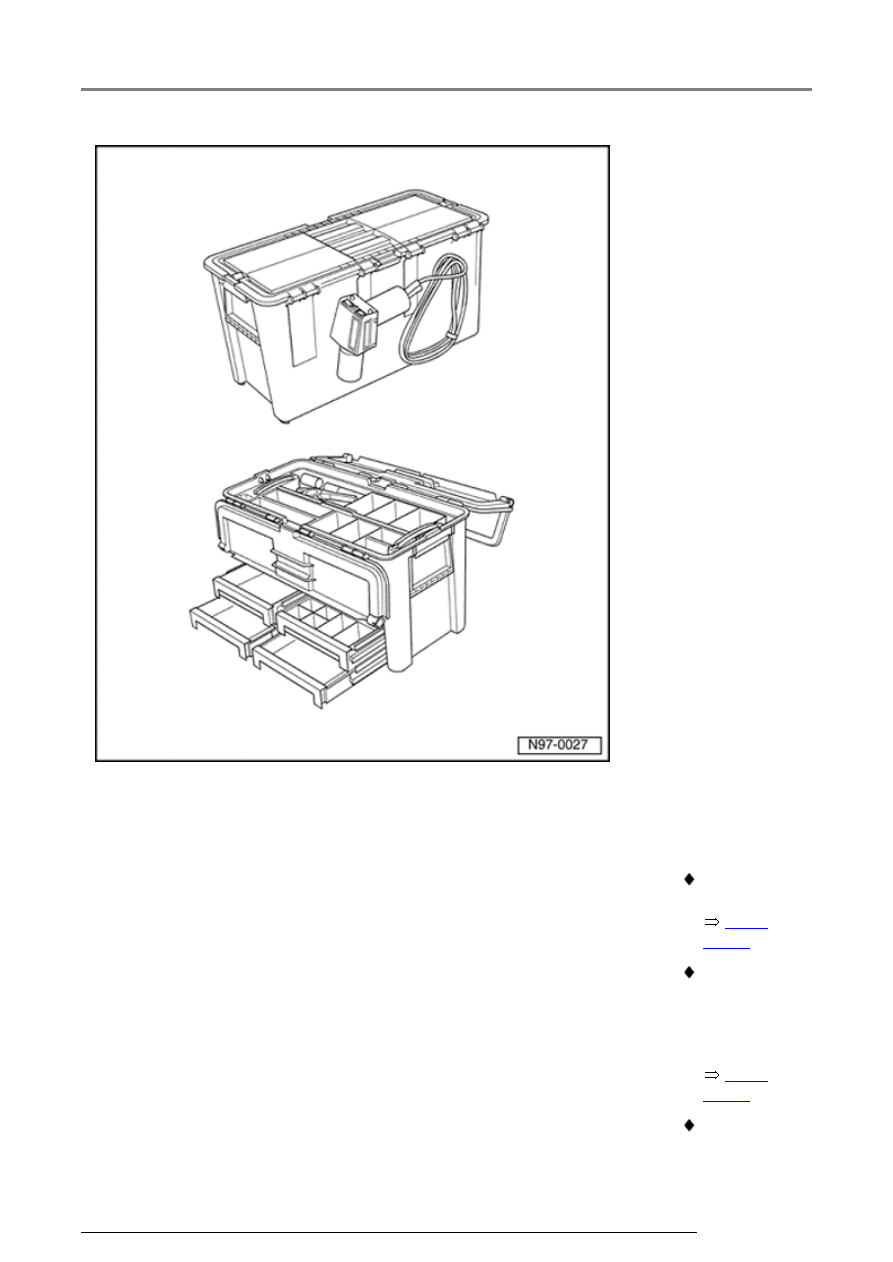

Repair Kit VAS
1978 contains
a detailed
instruction
manual that
outlines all
aspects of
wiring harness
and connector
repair.

Always follow
applicable
safety and
repair
measures:

 Safety

measures



Page

97-11

 .

 Electrical

system,
general
repair
measures



Page

97-13

 .

 Wiring

harness

Wiring harnesses and connectors, repairing

13/2/2005

and
connectors,
repair
measures



Page

97-14

 .

 CAN-Bus

wiring,
repair
measures



Page

97-15

 .

Wiring harnesses and connectors, repairing

13/2/2005

97-17







Antenna cables, replacing



   A concept has been developed to facilitate the

repair of antenna cables.



   Instead of replacing an entire antenna cable,

various individual cable connector sections (of
different lengths) and adapter cables will be
offered as replacement parts.





General information







 Antenna cables must only be repaired using

cable connector sections and adapter cables
offered as as Genuine Volkswagen
replacement parts.





 Cable connector sections and adapters for all

antenna cables are listed in the Parts Catalog
(Sub-group 35)





 Replacement of entire antenna cable sections

is not necessary.





 This antenna repair concept also applies to

older Volkswagen models.





 Cable connector sections and adapter cables

are suitable for all transmitter and receiver
signals.





 The repair concept can also be used for testing

or retrofitting.

Antenna cables, replacing

13/2/2005

97-18







Antenna cable repair system,
assembly overview



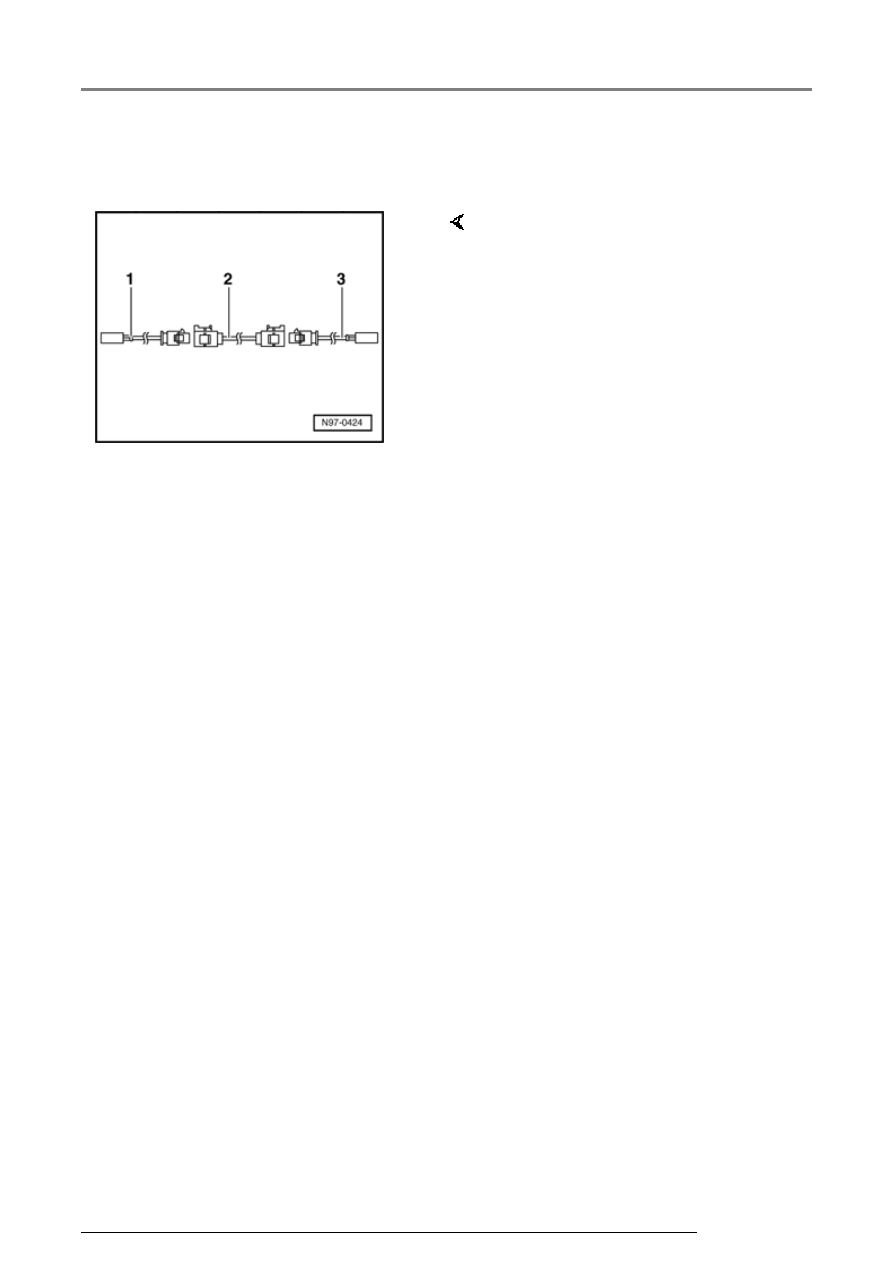

     For servicing purposes, the antenna

cable system repair between the
radio and antenna consists of the
following individual antenna cable
sections:

1 - Adapter cable to radio - Length
approx. 30 cm.

2 - Connector cable - Available in
various lengths.

3 - Adapter cable to antenna -
Length approx. 30 cm.

Antenna cables, replacing

13/2/2005
