Volkswagen Golf / Golf GTI / Jetta. Manual - part 1137

94-68





   Installing



   Install in reverse order of removal, noting the

following:





-  Push ignition/starter switch into steering lock

housing.



   Note:



   When installing the ignition/starter lock switch

ensure that the ignition/starter lock switch and
the lock cylinder are in the same position, e.g.
"ignition on".





-  Tighten securing screws and seal with locking

paint.





-  Connect electrical connector to ignition/starter

switch.





-  Reinstall steering column switches and steering

wheel.

Ignition/starter switch and lock cylinder

13/2/2005

94-69







Ignition/starter switch,
connector assignments



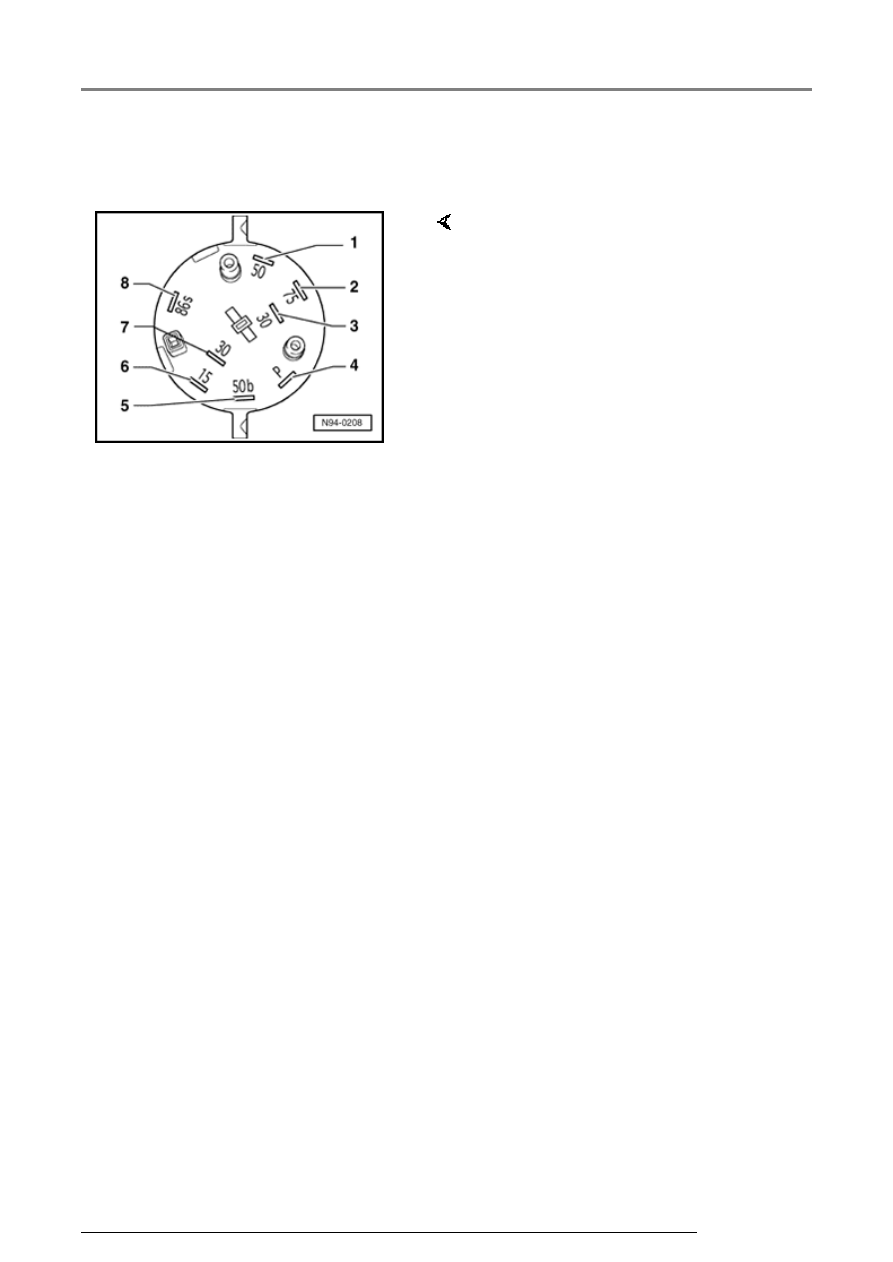

     Connector, 8 pin

1 - Terminal 50 (starter)

2 - Terminal 75 ("X - relief"contact)

3 - Terminal 30 (Ground)

4 - Terminal P

5 - Terminal 50b

6 - Terminal 15 (Ignition ON)

7 - Terminal 30 (B+)

8 - Terminal 86s (Key warning
buzzer)

Ignition/starter switch and lock cylinder

13/2/2005

96-1







Interior lights and
switches





Light Switch -E1-, removing
and installing







Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





Installing

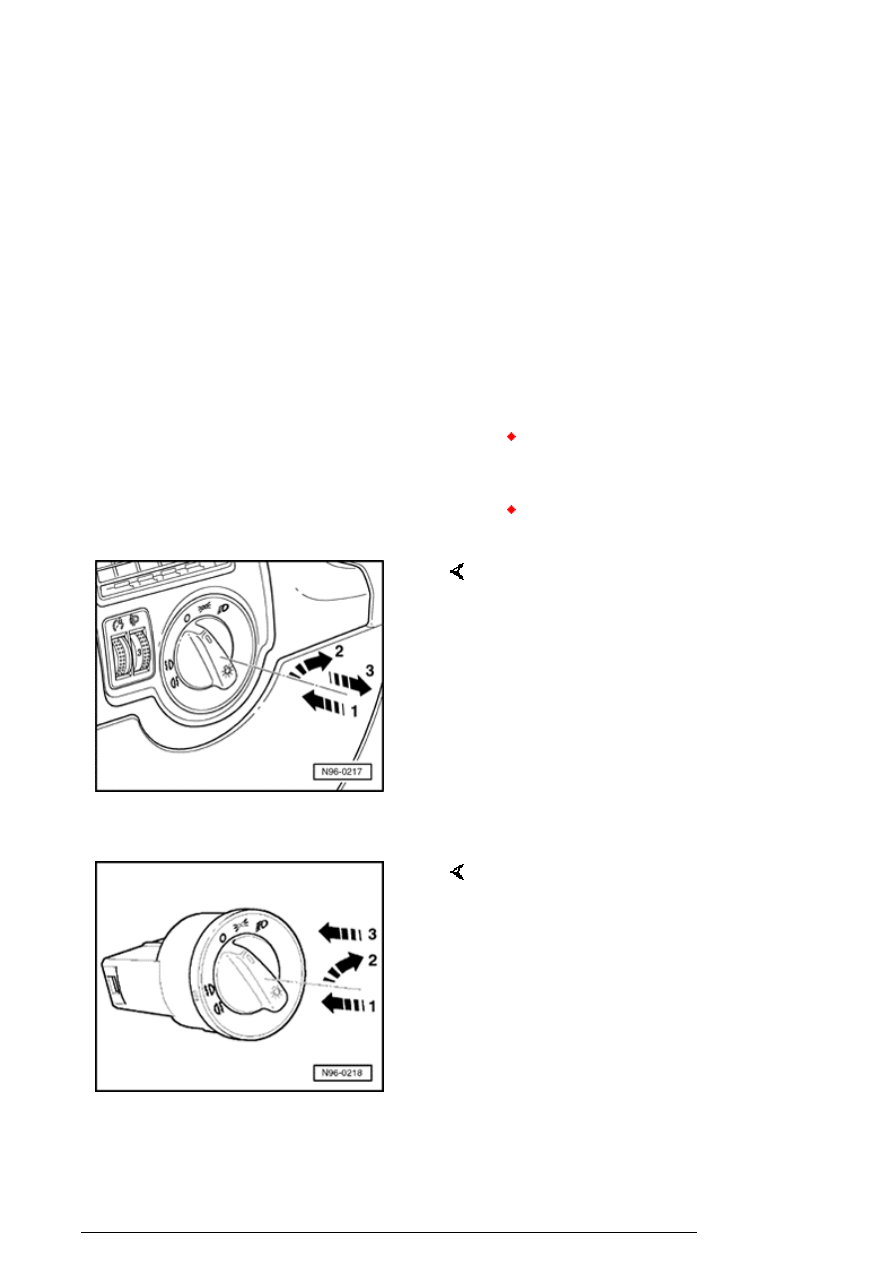

-  Turn rotary switch to "0" position.

-  Press rotary part inward -arrow1-

and turn slightly to right -arrow2-

-  Hold rotary part in this position

and pull light switch out from
instrument panel -arrow3-.

-  Disconnect electrical connection.

-  Connect electrical connector.



-  Hold light switch and press rotary

part inward -arrow1- and turn
slightly to right -arrow2-

-  Hold rotary part in this position

and insert light switch into
instrument panel -arrow3-.

-  Turn rotary part to position "0",

release and engage switch

Interior lights and switches

13/2/2005

96-2







Instrument Panel Light Dimmer/Switch
E20-, removing and installing







Note:





European-only market dimmer/switch that
includes manual headlight beam adjuster is
illustrated here. Procedure is the same for
USA/CDN models.





Removing





CAUTION!







Before beginning repairs on the electrical
system:









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.







-  Apply tape to instrument panel in area around

switch in order to protect instrument panel.



Installing

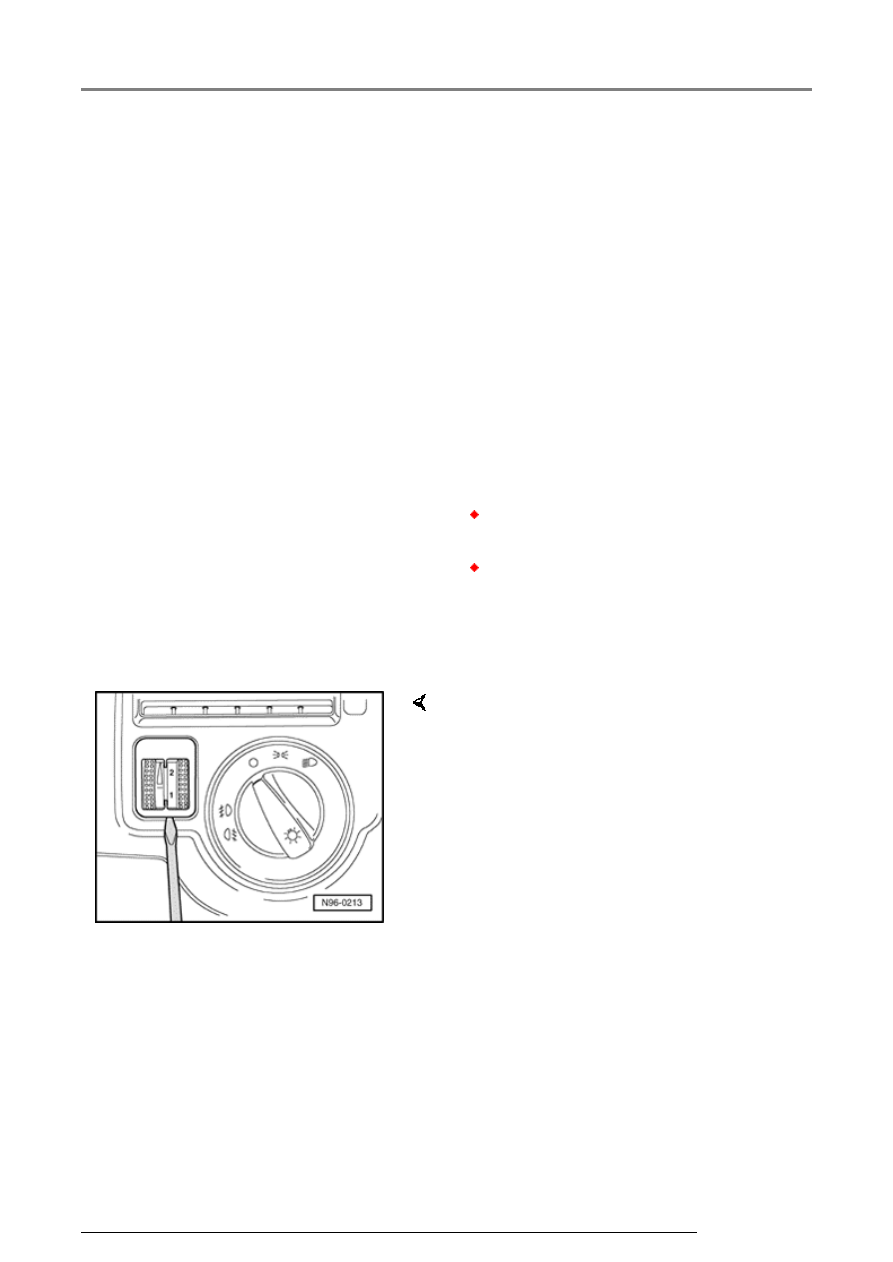

-  Carefully pry out switch housing from installation

frame using screwdriver as illustrated.

-  Pull out switch and disconnect electrical

connector.

-  Connect electrical connector.

-  Insert headlight adjuster in guide on mounting

frame and press in.

Interior lights and switches

13/2/2005
