94-24







Headlight bulbs, replacing







Headlight Bulb (dual filament
low/high beam) -L1- / -L2-,
replacing





Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





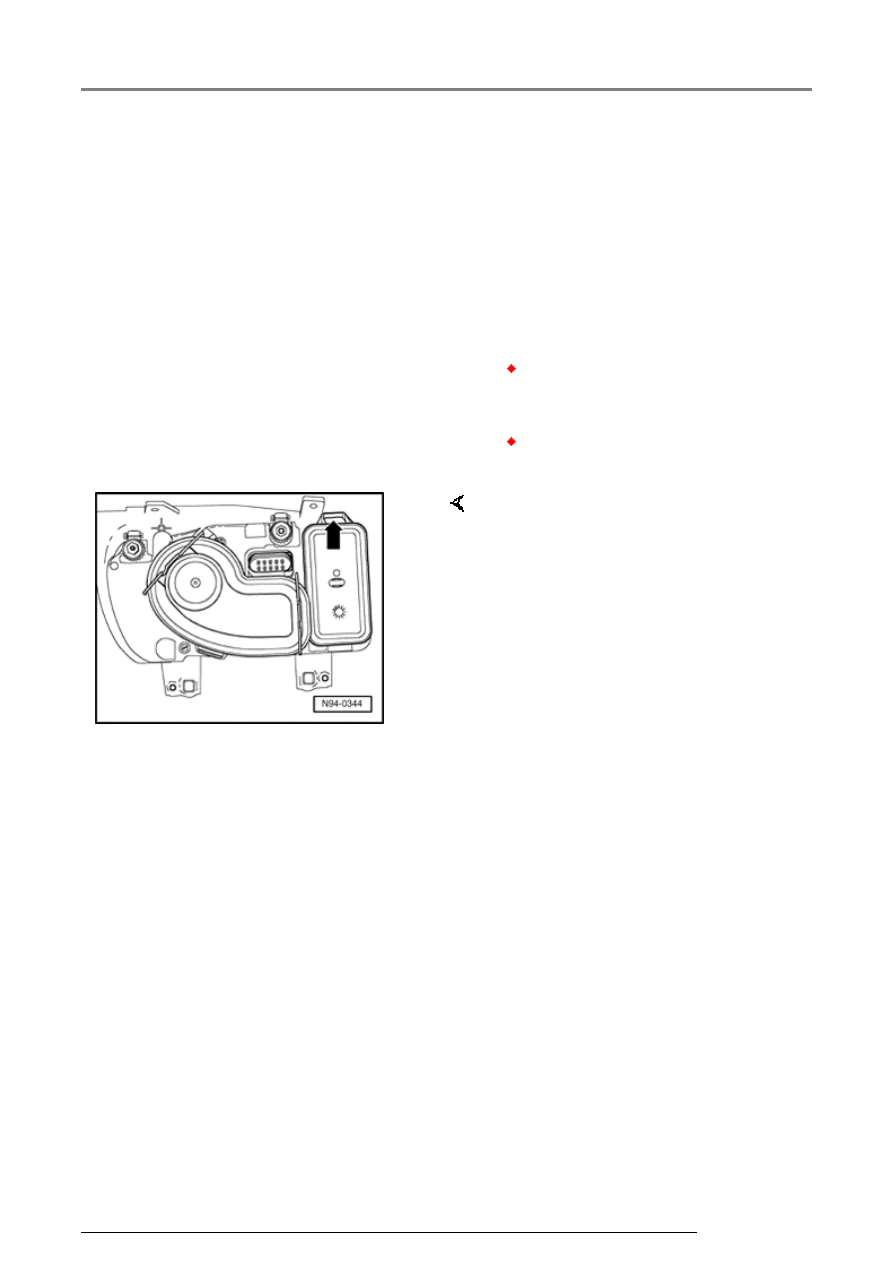

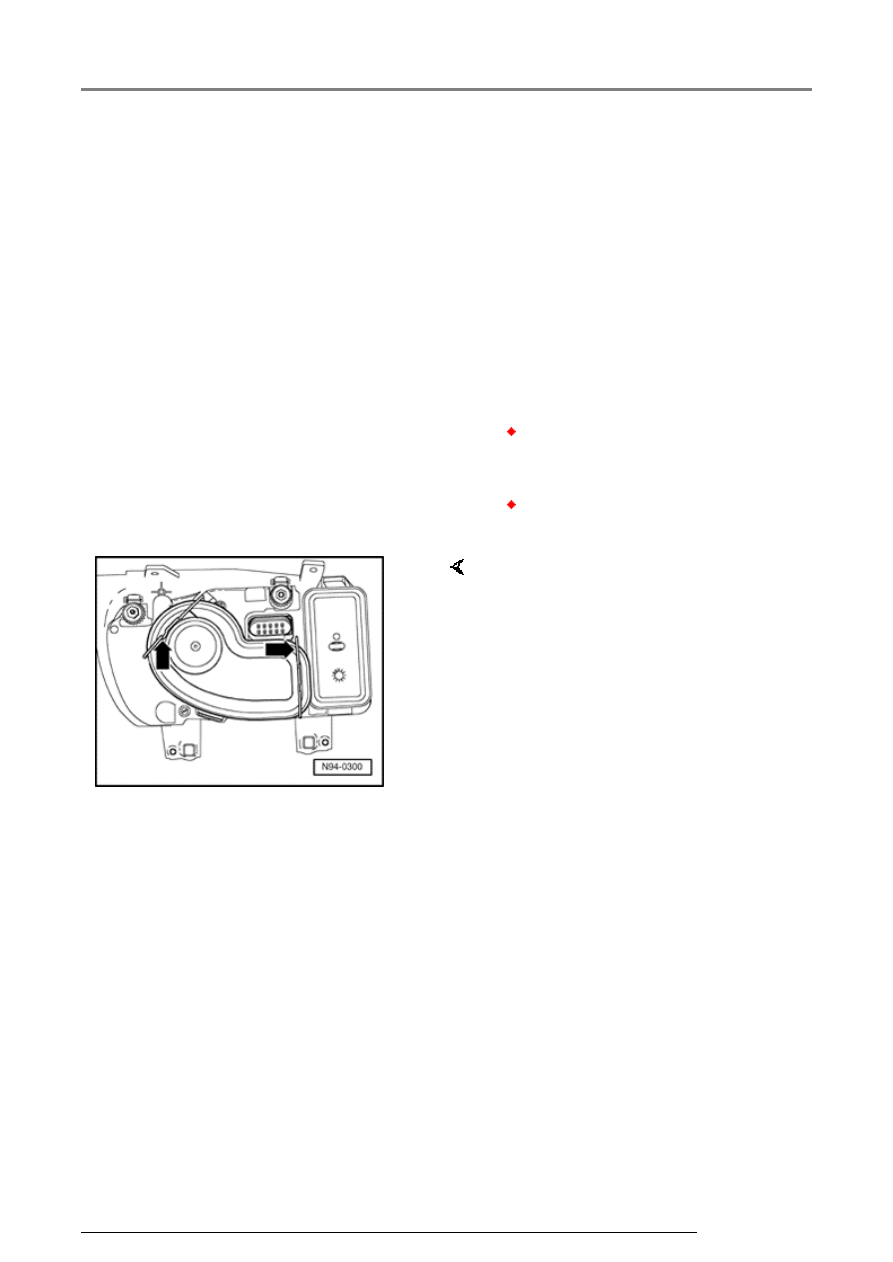

-  Release spring clip -arrow- and

remove sealing cover.

Headlights - Jetta

13/2/2005

94-25





Installing

CAUTION!



Do not touch glass portion of bulb
with bare hands. Even the
smallest amount of moisture
and/or contaminants from fingers
that evaporates on the bulb
during operation can cause the
glass to cloud over.



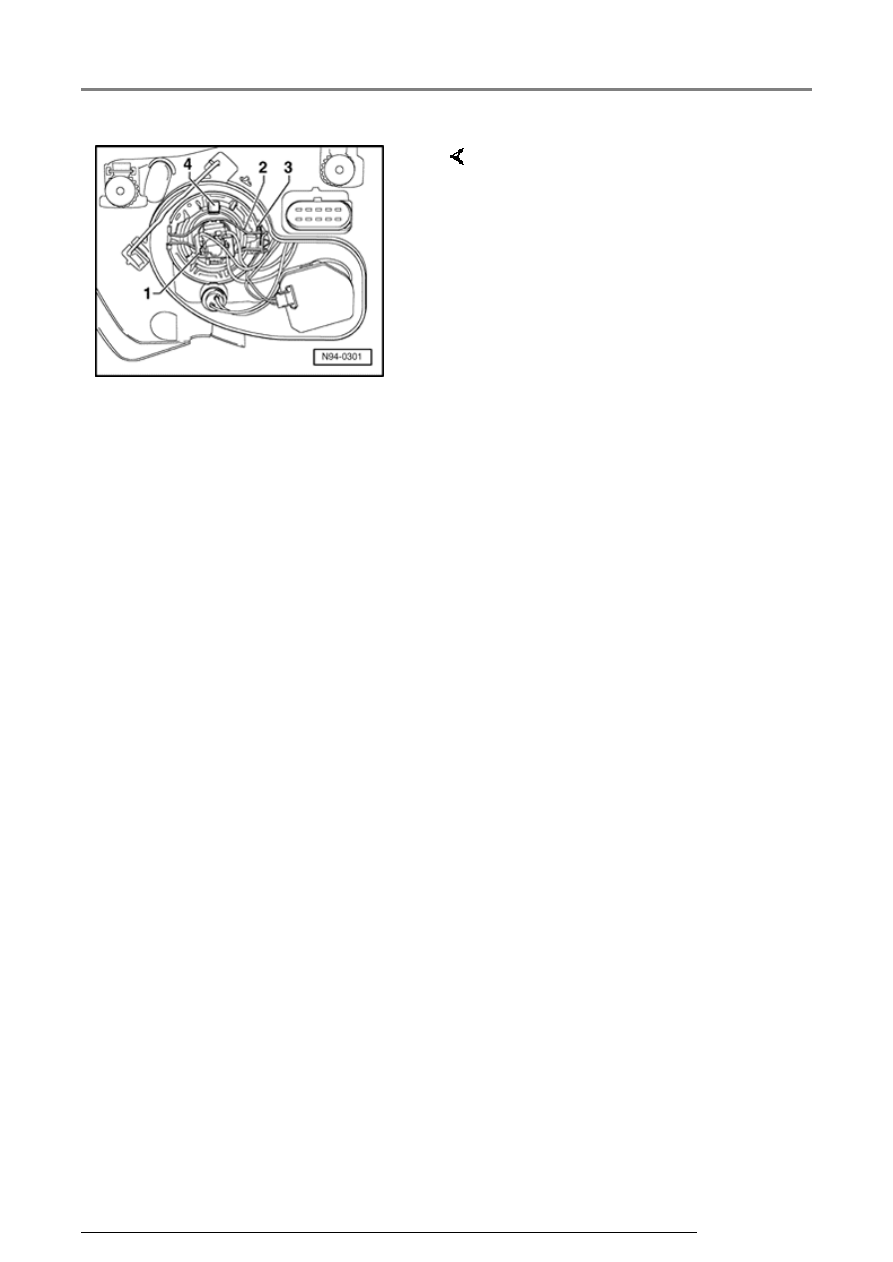

-  Disconnect electrical connector -

1- from bulb.

-  Push retaining clip -2- over lugs -

3- and release.

-  Pull bulb -4- out of reflector.

-  Insert new bulb so lugs on bulb

plate align with cut-outs in
reflector.

-  Connect electrical connector -1-.

-  Install sealing cover.

-  Check headlight low and high

beam (bulb) function.

Headlights - Jetta

13/2/2005

94-26







Parking Light/Turn Signal (dual
filament) bulb, replacing





Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





-  Release spring clip -arrow- and

remove sealing cover.

Headlights - Jetta

13/2/2005

94-27





Installing

CAUTION!



Do not touch glass portion of bulb
with bare hands. Even the
smallest amount of moisture
and/or contaminants from fingers
that evaporates on the bulb
during operation can cause the
glass to cloud over.



Install in reverse order of removal.

Note:

When installing, ensure bulb holder
engages in bulb housing.

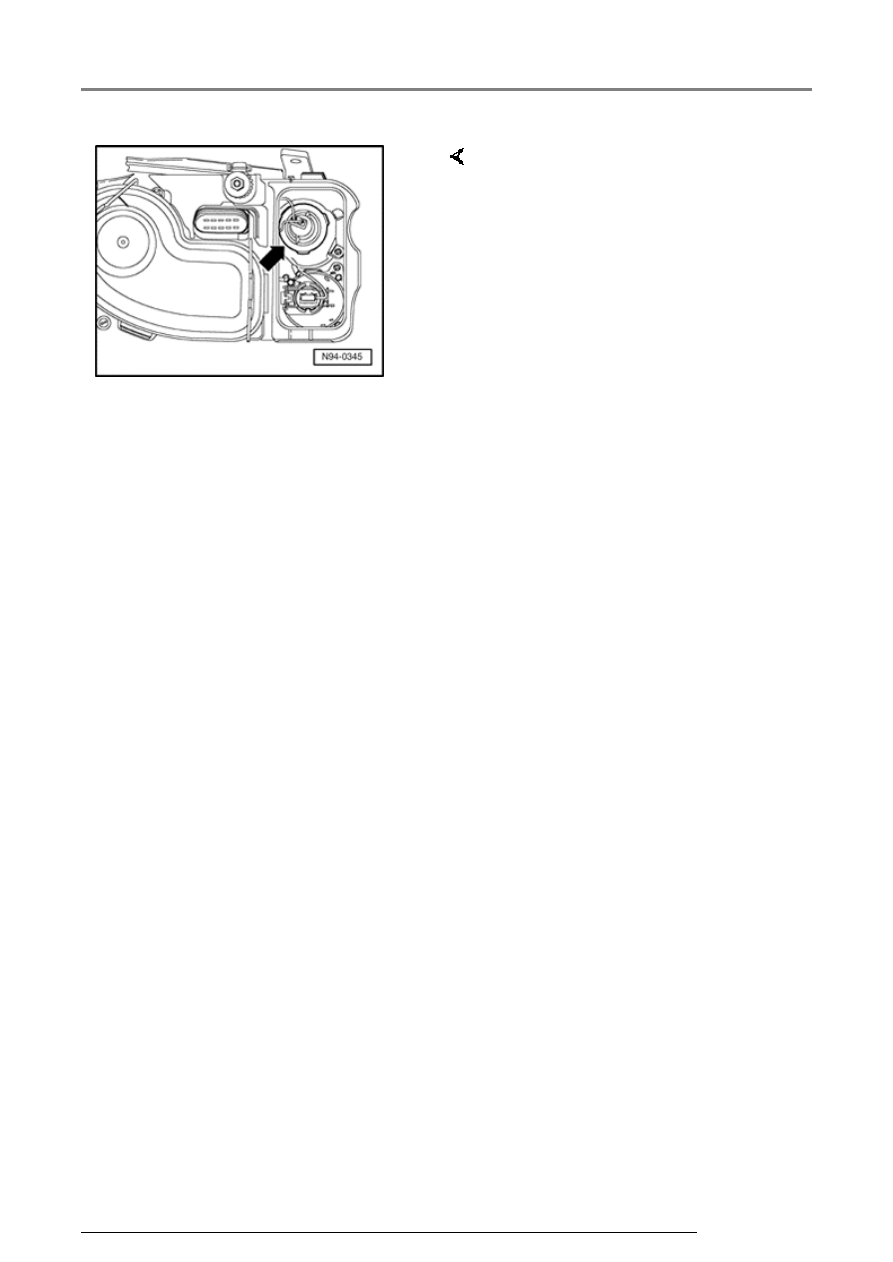

-  Turn bulb holder -arrow- to left

and pull out of housing.

-  Remove bulb from the holder.

-  Install sealing cover.

-  Check turn signal (bulb) function.

Headlights - Jetta

13/2/2005
