94-10





Installing

CAUTION!



Do not touch glass portion of bulb
with bare hands. Even the
smallest amount of moisture
and/or contaminants from fingers
that evaporates on the bulb
during operation can cause the
glass to cloud over.



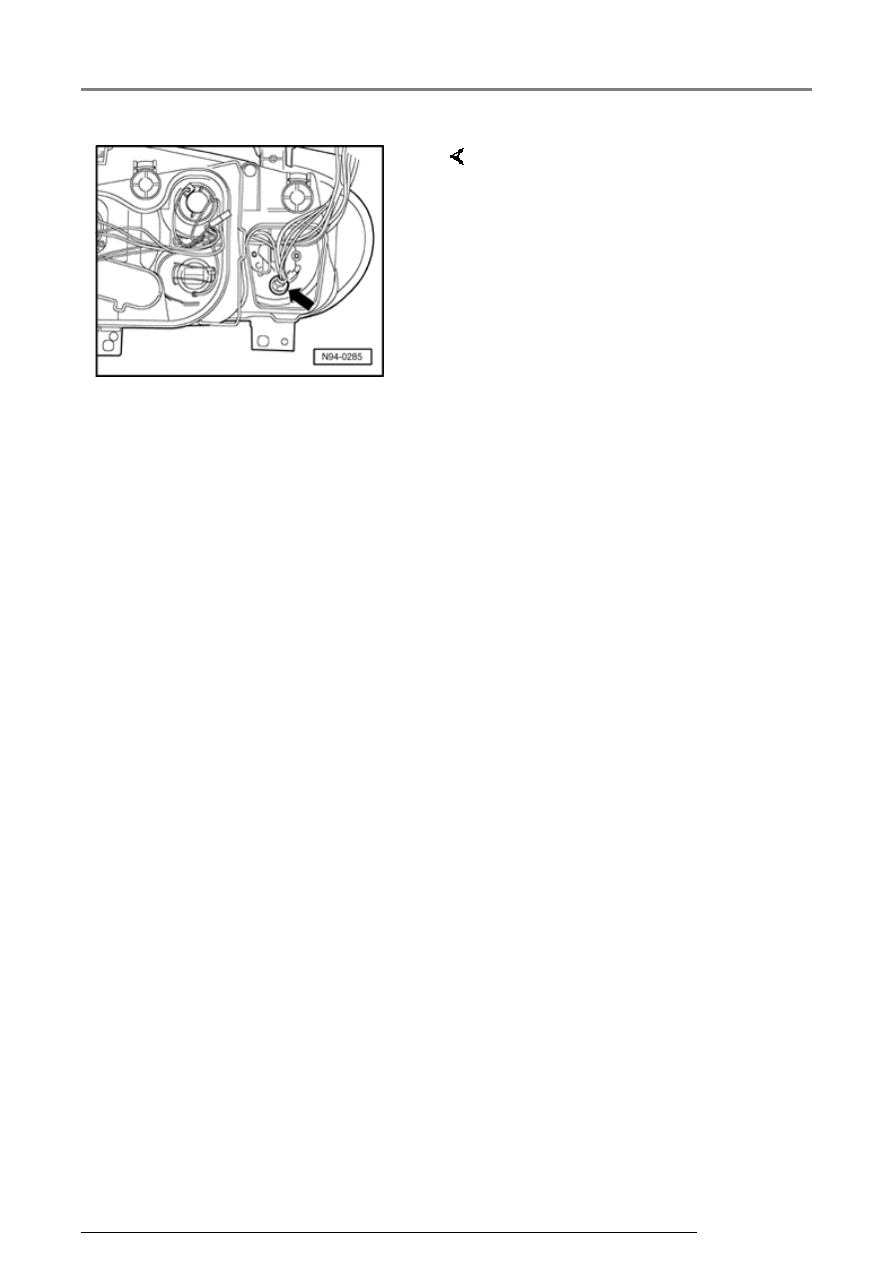

-  Pull bulb with holder on connector

out of reflector -arrow-.

-  Push bulb with holder fully into

the reflector onto stop.

-  Install sealing cover.

-  Check parking light (bulb)

function.

Headlights - Golf

13/2/2005

94-11







Turn Signal bulb -M5- / -M7-,
replacing





Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





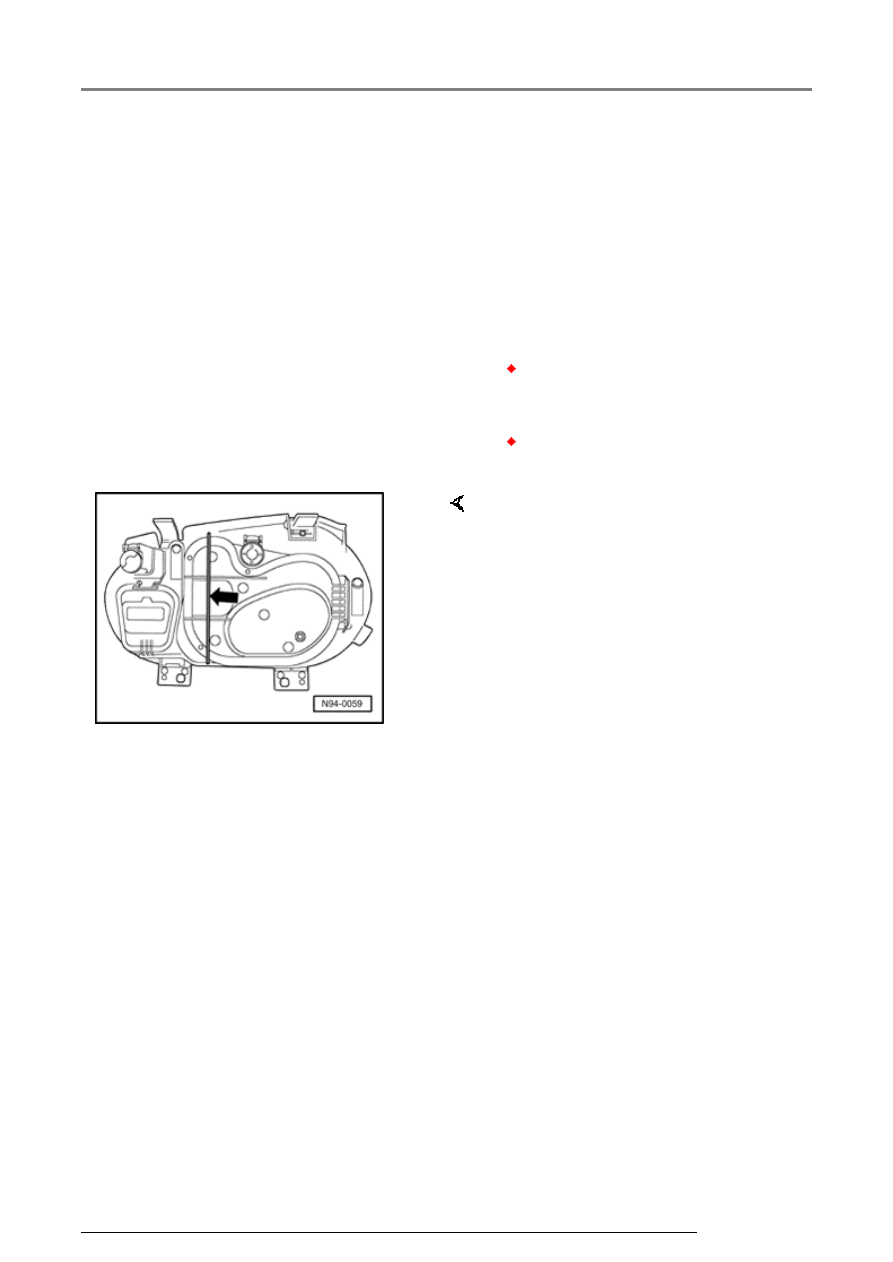

-  Release spring clip -arrow- and

remove sealing cover.

Headlights - Golf

13/2/2005

94-12





Installing

Install in reverse order of removal.

CAUTION!



Do not touch glass portion of bulb
with bare hands. Even the
smallest amount of moisture
and/or contaminants from fingers
that evaporates on the bulb
during operation can cause the
glass to cloud over.



Note:

When installing, ensure bulb holder
engages in bulb housing.

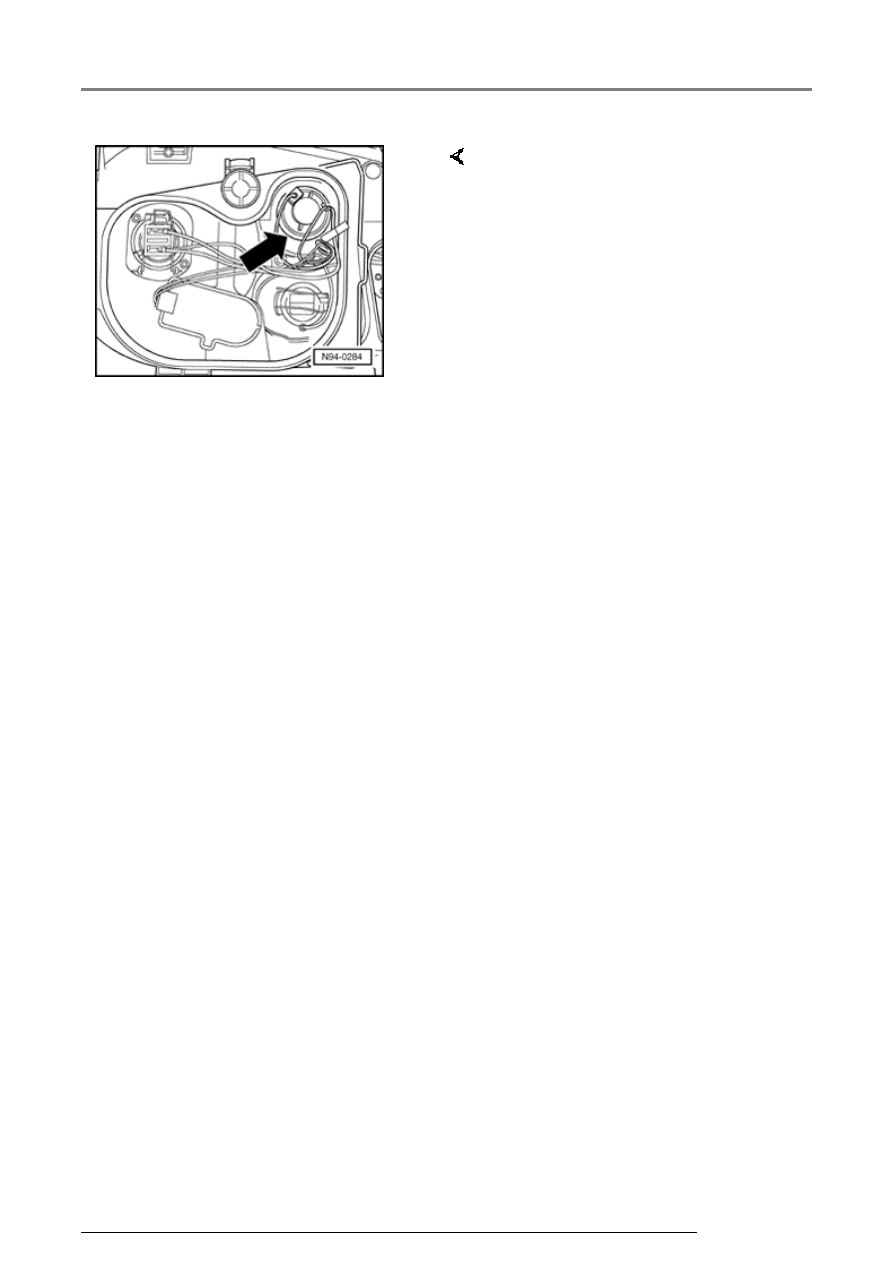

-  Turn bulb holder -arrow- to left

and pull out of housing.

-  Remove bulb from holder.

-  Check turn signal (bulb) function.

Headlights - Golf

13/2/2005

94-13







Fog Light bulb -L22- / -L23-,
replacing





Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





-  Release spring clip -arrow- and

remove sealing cover.

Headlights - Golf
