27-95







Repair

Manual,
Heating & Air
Conditioning,
Repair Group
87

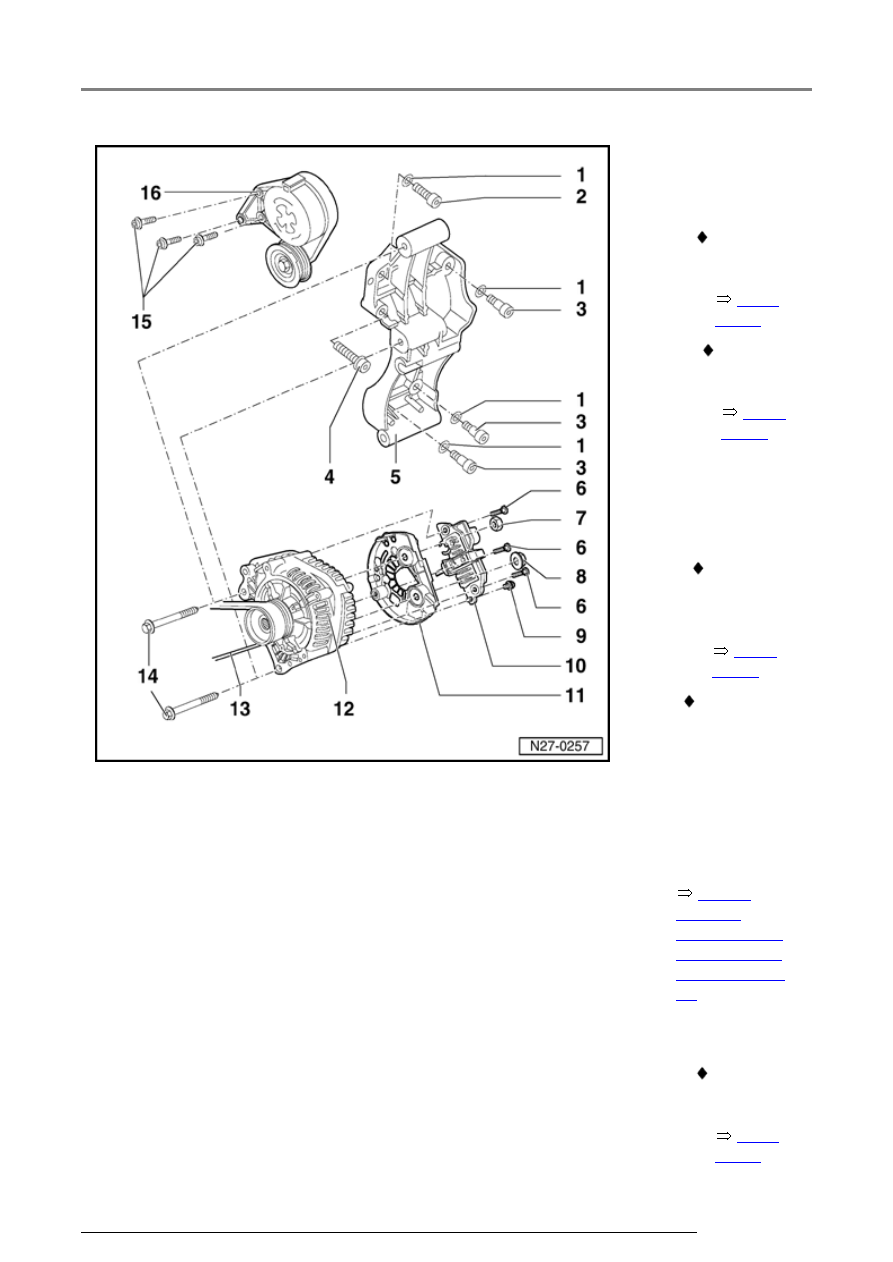

10

-

Voltage
Regulator
(VR)

 Removing

and
installing



Page

27-78



 Checking

carbon
brushes



Page

27-79



11

-

Protective
cap

12

-

Generator
(GEN)

 Tightening

torque B+
wire to
generator



Page

27-77



 To remove

generator,
first remove
A/C
compressor
(without
opening
refrigerant
circuit)

13 - Ribbed

belt

 Removing

and
installing



Page

27-96

 .

Generator (GEN) - 6-cylinder gasoline engines

13/2/2005

 Ribbed

belt
routing



Page
27-100



14 - Hex

bolts

 M8 x

85mm

 25 Nm

15 - Hex

socket
bolts

 M8 x

30mm

 25 Nm

16

-

Tensioner

Generator (GEN) - 6-cylinder gasoline engines

13/2/2005

27-96







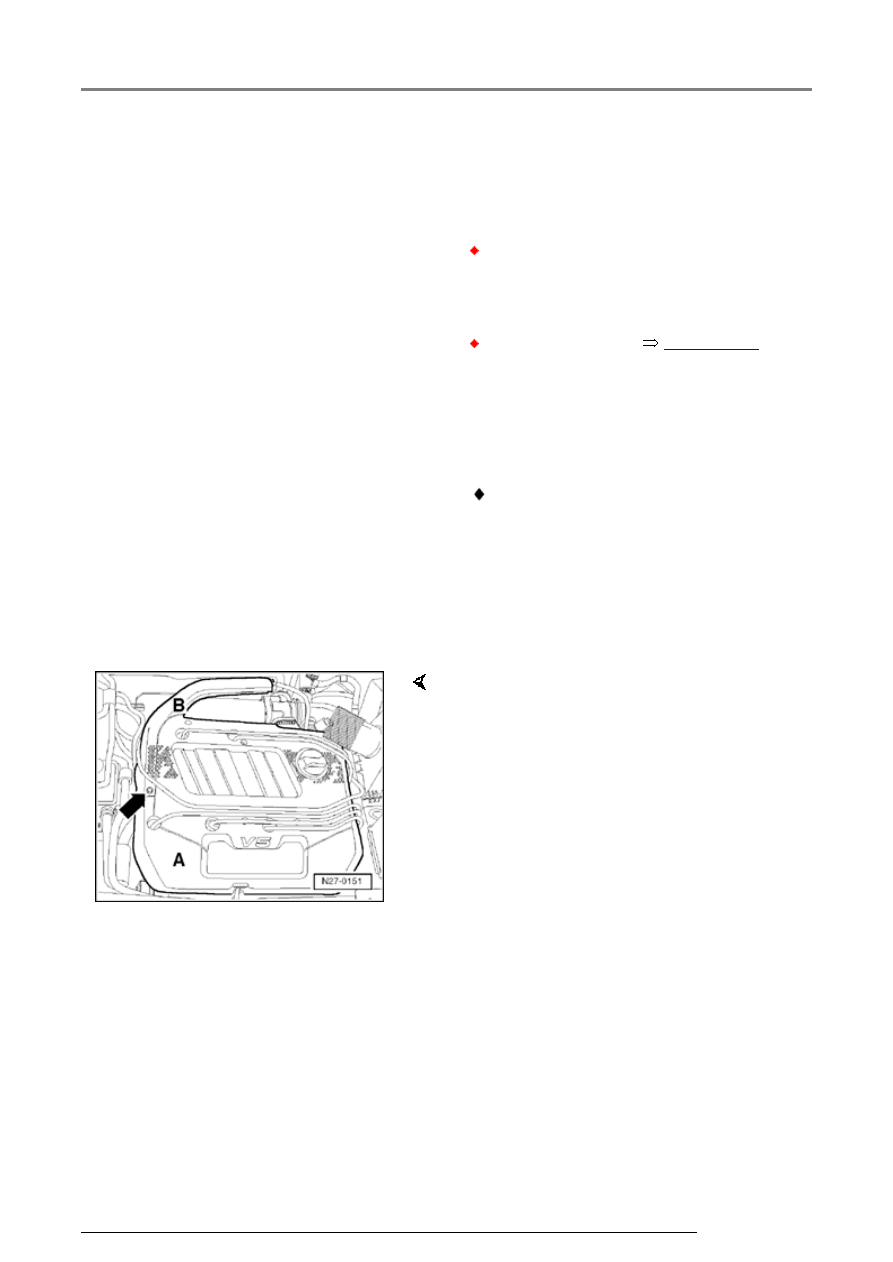

Ribbed belt, removing and installing





CAUTION!









Before removing ribbed belt, mark direction
of rotation. Belt damage will result if not
reinstalled in proper direction.









Check ribbed belt



Page 27-81

 . Always

replace ribbed belt if found to be faulty. This
will avoid related failures or operating
problems.





Special tools and auxiliary items needed





 Bolt - M8 X 50





Removing 2.8L - 2V





Note:





Engine cover on USA/CDN 2.8L - 2V is similar to
European market 2.3L engine illustrated here.



-  Release screw(s) -arrow-.

-  Lift engine covers -A- and -B- where applicable

from engine.

Generator (GEN) - 6-cylinder gasoline engines

13/2/2005

27-97







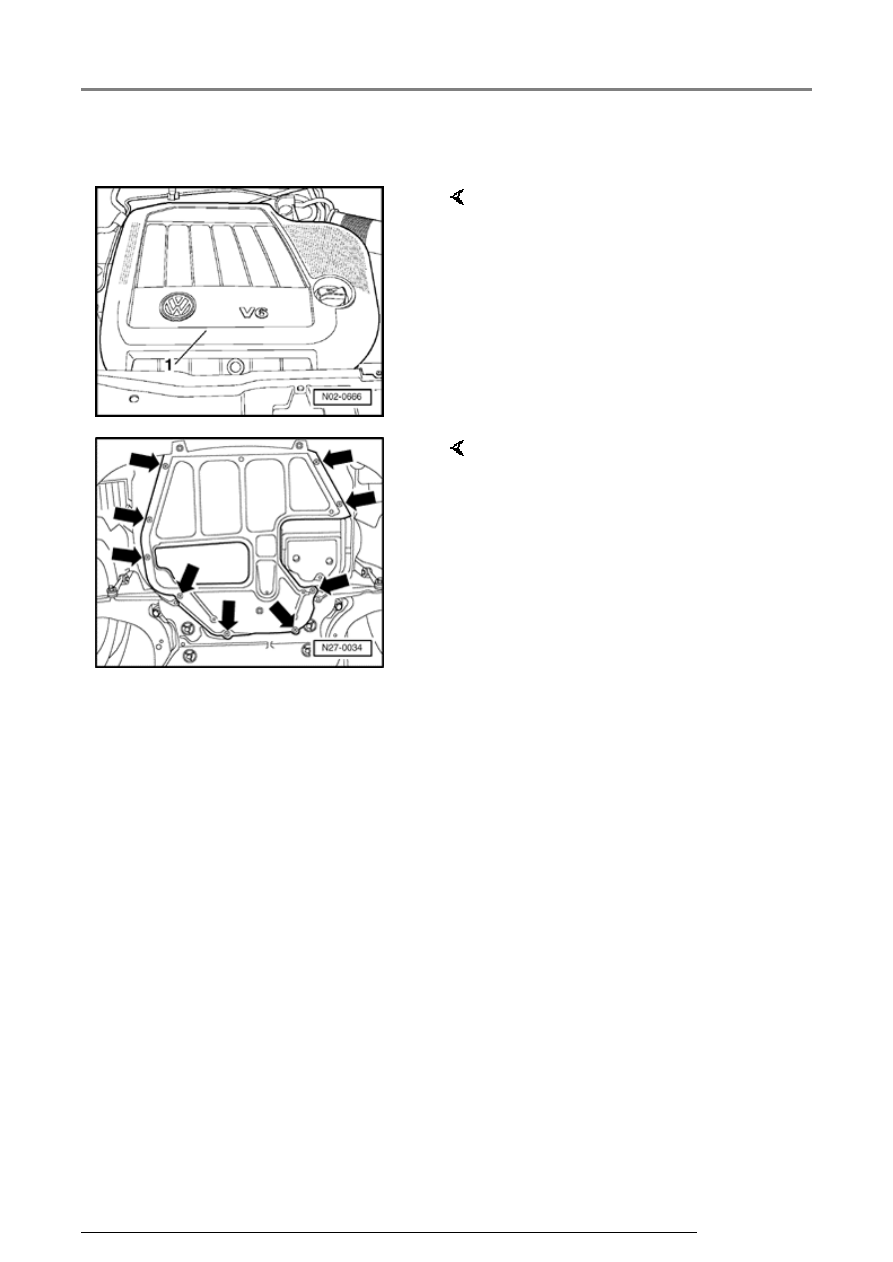

Removing 2.8L & 3.2L - 4V



Continued for all

-  Unclip and lift engine cover -1-

from engine.

-  Lift vehicle.



-  Remove bolts -arrows- and

remove center sound insulation.

Generator (GEN) - 6-cylinder gasoline engines
