Functions which can be selected when using the VAG 1551/1552 or VAS 5051 scan
tools

The prerequisites to select the desired functions can be found in the following table.

Function

Prerequisite

Functions on VAG

1551/1552 or on VAS 5051

Engine not running,

ignition switched on

Engine

running at

idle

Vehicle being

driven

01   Check control module

version

1)



yes

yes

yes

02   Check DTC memory

yes

2)





yes

yes

03   Output Diagnostic Test

Mode (DTM)

yes

no

no

04   Basic setting

3)





yes

4)





yes

yes

05   Erase DTC memory

yes

no

no

06   End output

yes

yes

yes

07   Code control module

yes

no

no

08   Read measured value

block

yes

yes

yes

10   Adaption

yes

no

no

15   Read readiness code

yes

yes

yes

1)

 Function can not be selected with VAS 5051.



2)

 Only perform with ignition switched on, when engine does not start (operate starter for

at least 6 seconds first).

3)

 Must be carried out after performing the following work: Replacing Motronic Engine

Control Module (ECM) -J220-, Throttle Valve Control Module or engine, or disconnecting
battery.

4)

 When adapting Throttle Valve Control Module



On Board Diagnostic (OBD)

01-10



Selecting functions (mode) via address word 33, CARB / OBD II

Function

Prerequisite

Functions on VAG 1551/1552

or on VAS 5051

Engine not running,

ignition switched on

Engine

running at

idle

Vehicle

being driven

Mode
1

Transfer of diagnostic
data

yes

yes

yes

Mode
2

Transfer of operating
conditions

yes

yes

yes

Mode
3

Check DTC memory

yes

yes

yes

Mode
4

Erase DTC memory
(diagnostic data)

yes

no

no

Mode
5

Output of Oxygen
Sensor signals

yes

yes

yes

Mode
6

Transfer of measured
values

yes

yes

yes

Mode
7

Check DTC memory

yes

yes

yes

Mode
8

Test of tank system

no

yes

no

Note:

 Individual measured values can be read out in Mode 1. Mode 1 is not recommended

for VW dealerships as this data can be more accurately read under 01/function 04 or
function 08.

 Mode 2 displays the operating conditions under which the malfunction was detected.

 With Mode 3 the DTC memory can be checked and with Mode 4 the DTC memory

(diagnostic data) can be erased.

On Board Diagnostic (OBD)

01-11



 Under Mode 5 the static magnitude of the Oxygen Sensor (O2S) (required by the

legislator) can be displayed As this magnitude does not have any significance with
reference to the Oxygen Sensor (O2S) diagnosis, Mode 5 is of no significance for a
VW dealership.

 Under Mode 6, all the measured values of components and systems, which are not

continuously monitored, can be checked.

 With Mode 7, Diagnostic Trouble Codes (DTCs) can be checked which have not

caused the Malfunction Indicator Light (MIL) to light up (MIL is not switched on, no
Diagnostic Trouble Codes (DTCs) under Mode 3).

 Under Mode 9, a check of the software check total and control module identification

is made.

On Board Diagnostic (OBD)

01-12







VAG 1551 and Motronic
Engine Control Module (ECM)
-J220-, connecting and
selecting







Special tools, workshop
equipment, testers, measuring
instruments and auxiliary items
required



Note:

The vehicle system tester VAG 1552
can be used instead of the VAG
1551 scan tool, however a print-out
is not possible.

All functions of VAG 1551/1552 can
also be carried out with the vehicle
diagnostic, testing and information
system VAS 5051. Connecting VAS
5051



Page 01-18

 .

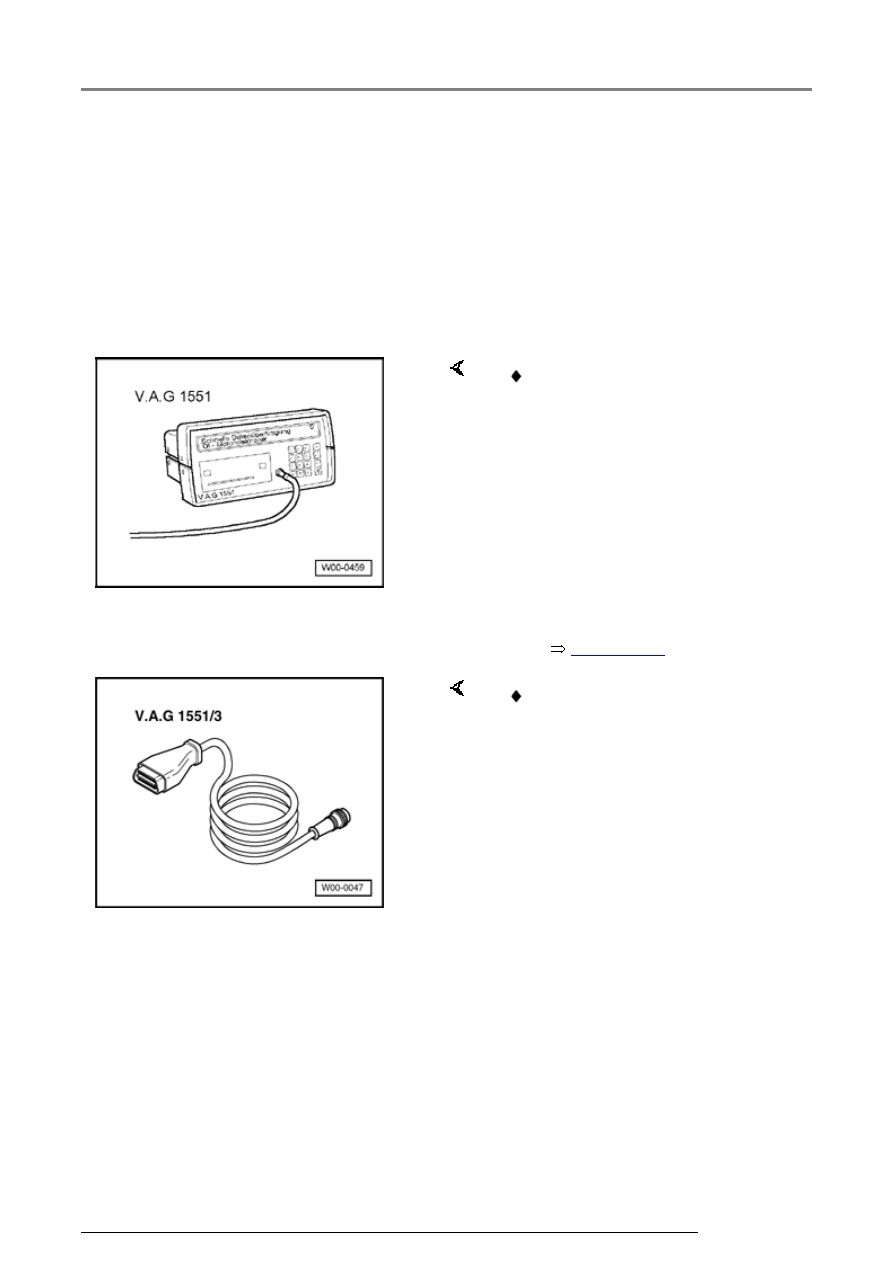

 VAG 1551 scan tool



 VAG 1551/3 Adapter cable

On Board Diagnostic (OBD)
