   Note:



   The engine control module calculates the angle

sender voltage value as a percent of 5 Volts and
displays this percentage. (5 volt supply voltage
equals 100%).





-  Depress accelerator pedal slowly until fully

depressed and observe percentage figures in
display zones 3 and 4:





   Percentage display in display zone 3 must

increase evenly. Tolerance range 12...97% is
not fully exploited.





   Percentage display in display zone 4 must

increase evenly. Tolerance range 4...49% is not
fully exploited.



   Note:



   The figure displayed in display zone 3 must

always be approximately double the value
displayed in display zone 4.





-  Press

key.





-  Press keys 0 and 6 for function "End output" and

confirm entry with Q key.





-  Switch ignition off.

Electronic Power Control (EPC)

20-71







If the displays do not indicate as described:





-  Check Throttle Position (TP) sensor -G79

Sender -2- for accelerator pedal position
voltage supply and wiring connections

20-71

 .





Checking voltage supply and wiring to
control module





-  Remove cover in footwell (driver's side).





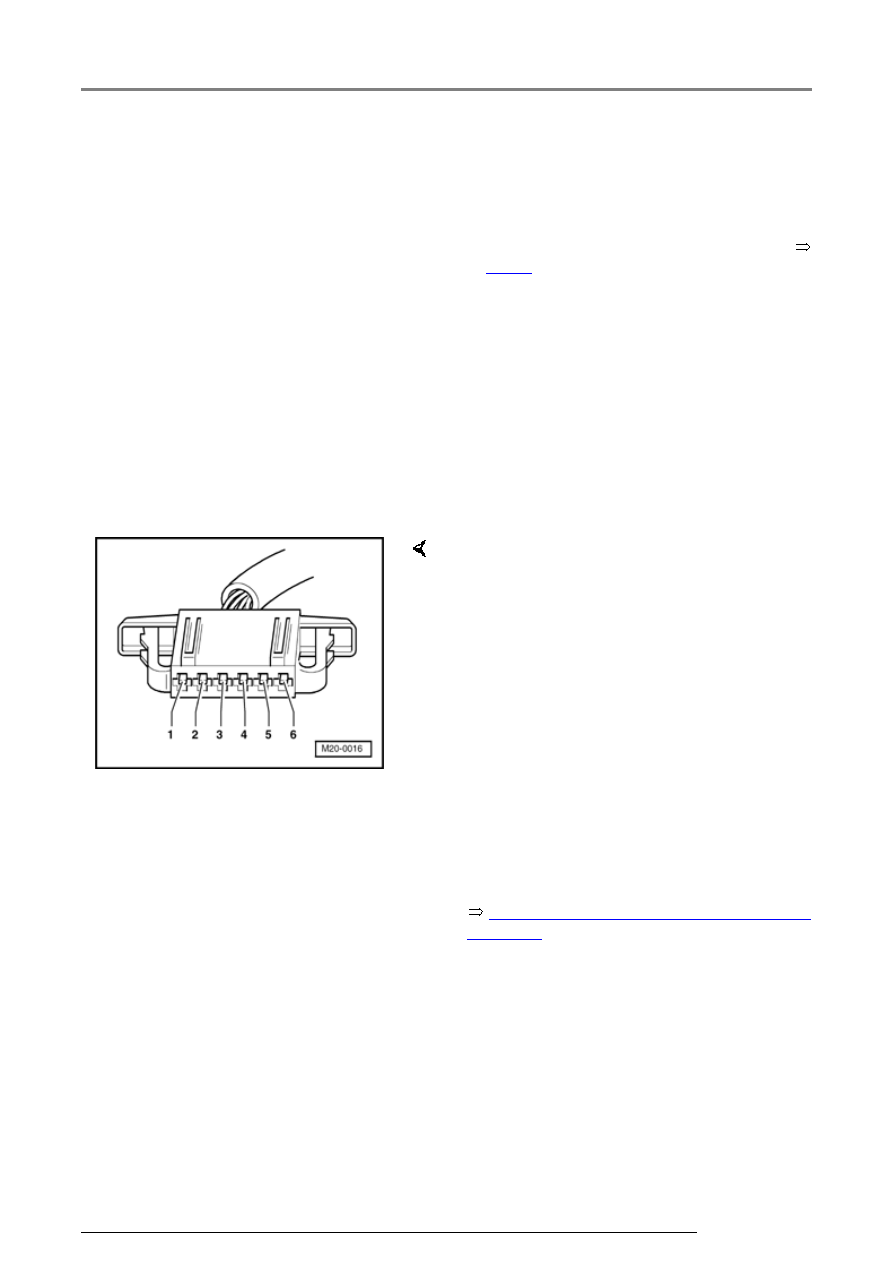

-  Pull 6-pin connector from TP sensor / Sender for

accelerator pedal position.





-  Switch ignition on.



If the specifications are not attained:



Repair Manual, Electrical Equipment, Repair

Group 92



-  Connect multimeter to following connections to

measure voltage using adapter cables from VAG
1594.

  Contact 1 and Ground

  Contact 1 and 5

  Contact 2 and Ground

  Contact 2 and 3

   Specification: at least 4.5 V

-  Switch ignition off.

-  Remove wiper arms and cowl panel:

Electronic Power Control (EPC)

20-72





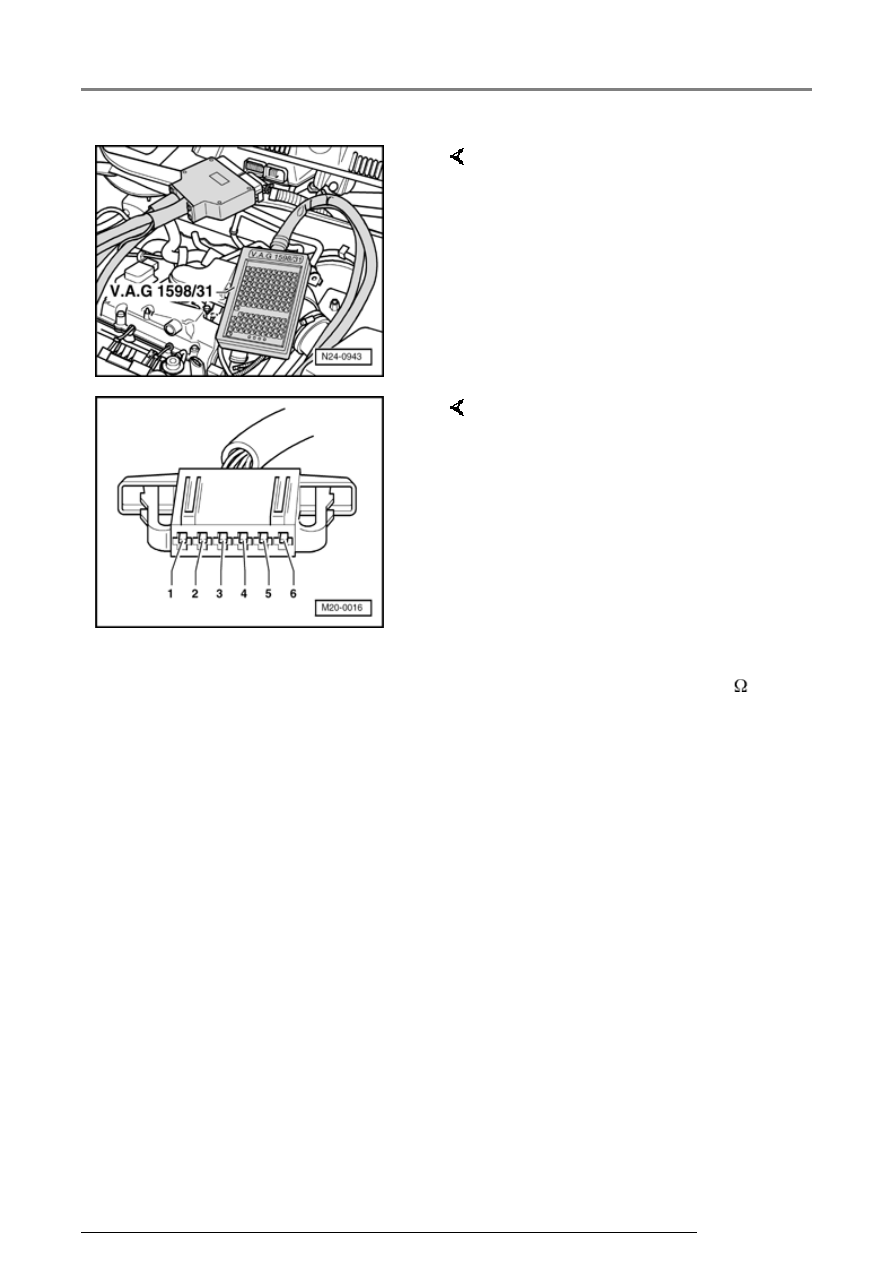

-  Connect test box VAG 1598/31 to

control module wiring harness.
Engine control module remains
disconnected.



-  Check wiring for open circuit

between test box and connector
referring to wiring diagram.

  Contact 1 and socket 72

  Contact 2 and socket 73

  Contact 3 and socket 36

  Contact 4 and socket 35

  Contact 5 and socket 33

  Contact 6 and socket 34

   Wire resistance: max. 1.5



-  Additionally check wiring for short

to battery positive or Ground.

-  Additionally check wires for short

to one another.

Electronic Power Control (EPC)

20-73





   If no wiring malfunction is detected:





-  Replace TP sensor / Sender for accelerator

pedal position



Page 20-66

 , item - 4 -.





-  Check Diagnostic Trouble Code (DTC)

memory:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01







-  Read readiness code:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01







-  Generate readiness code again if DTC memory

has been erased or engine control module
disconnected from permanent positive supply:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01





   Models with an automatic transmission





-  Adapt (match) transmission control module:







Repair Manual, 5 Spd. Automatic

Transmission 09A On Board Diagnostic (OBD);
Repair Group 01; Basic setting
