Volkswagen Golf / Golf GTI / Jetta. Manual - part 68

19-35







If the coolant pump does not start:





-  Replace After-Run Coolant pump

-V51-.





If the coolant pump starts:





Checking activation





-  Switch ignition off and on again.



Note:

This check must be performed within
10 minutes after switching ignition
off.

If the LED does not light up:

 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations

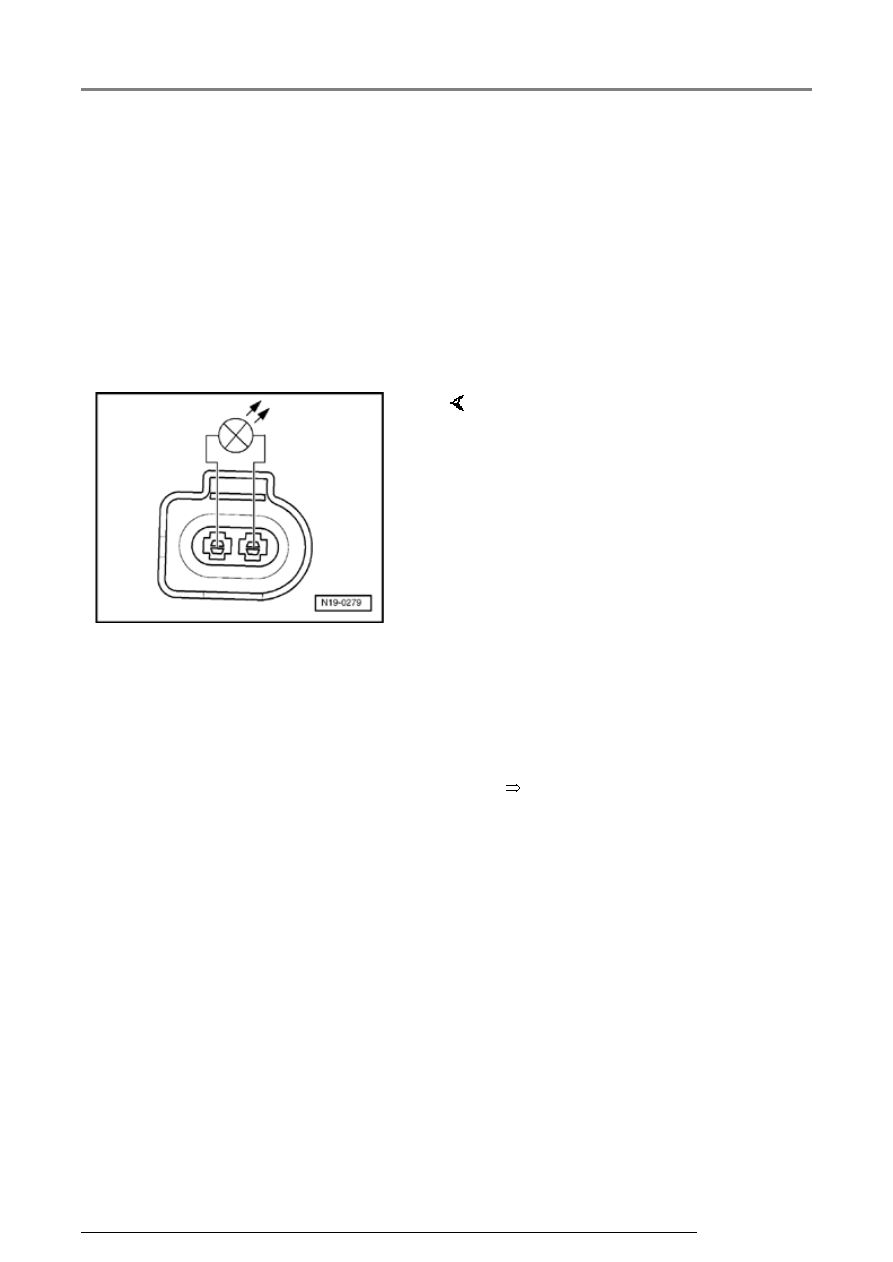

-  Connect diode test lamp VAG

1527 B to disconnected connector
for After-Run Coolant pump -V51-
with adapter cables from VAG
1594 A.

   LED must light up.

-  Locate and eliminate open circuit

referring to wiring diagram:

Cooling system components, servicing

20-1







Components of fuel supply
system, servicing





Note:





 Hose connections are secured with either

spring-type or clamp-type clips.





 Always replace clamp-type clips with spring

type clips.





 Fuel hoses on engine must only be secured

with spring-type clips. The use of clamp or
screw-type clips is not permitted.



Removing and installing fuel tank with attachments
and fuel filter



Page 20-2

 .

Observe safety precautions



Page 20-12

 .

Observe rules for cleanliness



Page 20-14

Observe crash fuel shut-off



Page 20-25

 .

Servicing parts of the EVAP system



Page 20

41

 .

Servicing parts of Electronic Power Control (EPC)



Page 20-66

 .

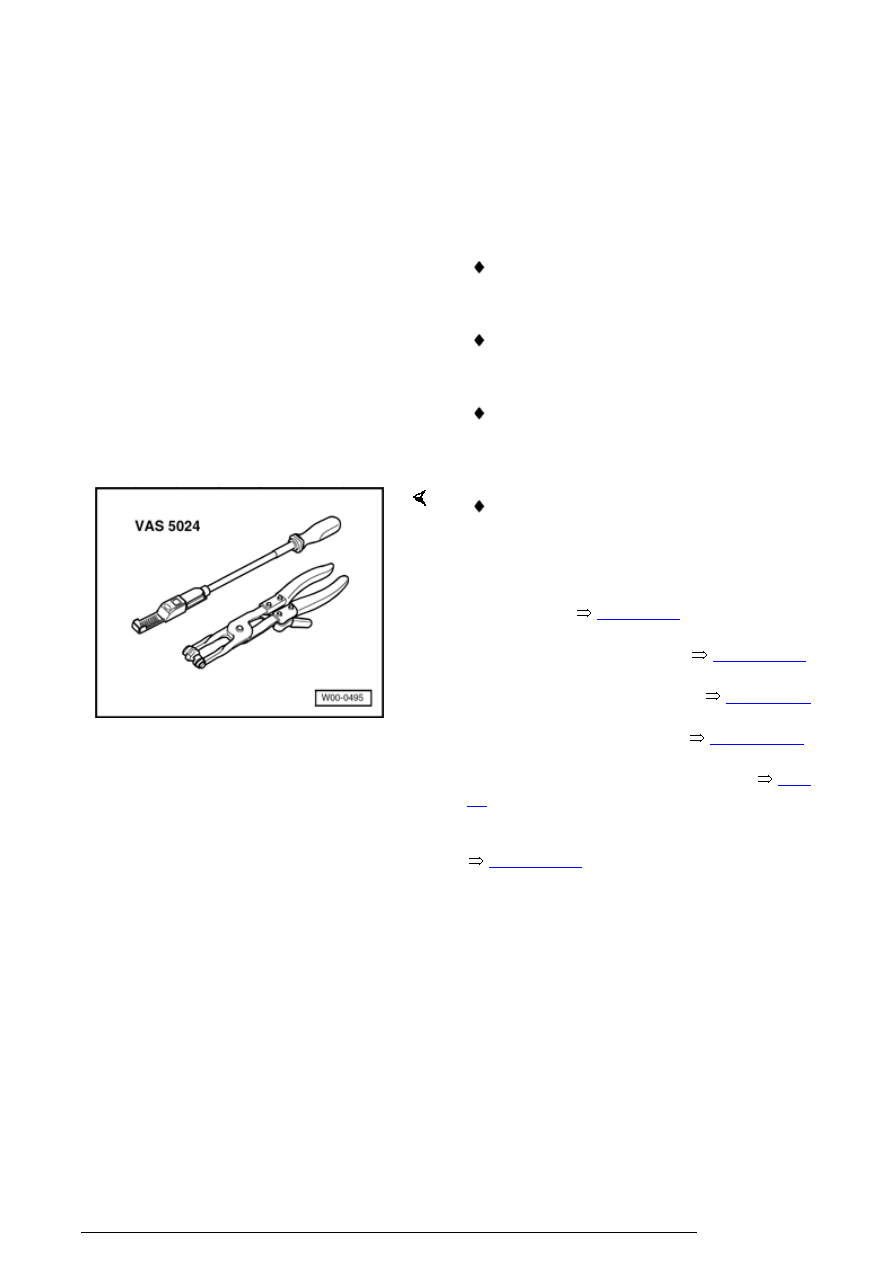

 Assembly tool VAS 5024 or hose clip pliers

VAG 1921 are recommended for installing
spring-type clips.

Components of fuel supply system, servicing

20-2





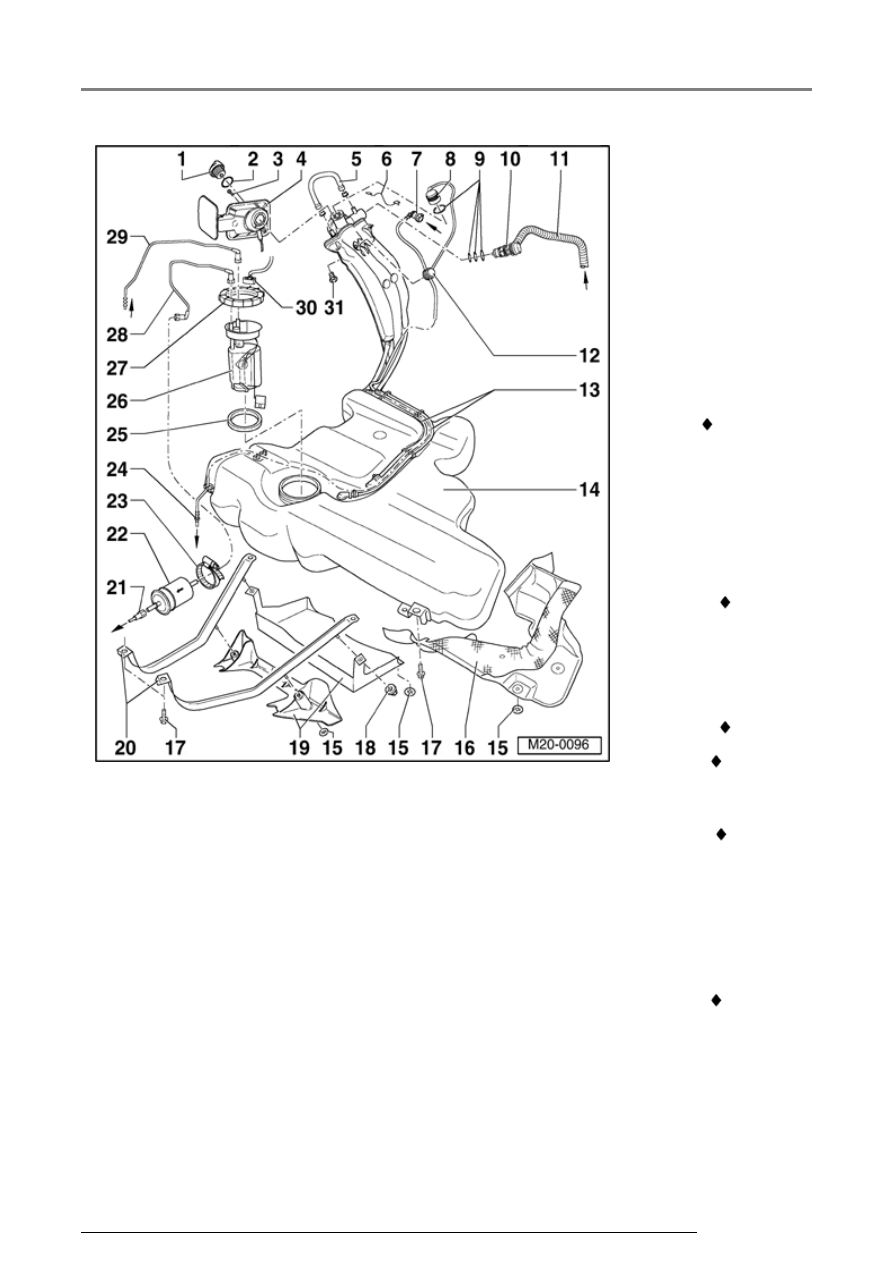

Fuel tank,
fuel filler
and
attachments,
removing
and
installing



1 - Sealing

cap

2 - Seal

 Replace

if
damaged

3 - Securing

bolt

4 - Tank

flap unit

 With

rubber
cup

5 - Breather

line

 Black

 Check if

seated
securely

 Clipped

onto
top of
fuel
tank

6

-

Ground
connection

 Check if

seated
securely

Components of fuel supply system, servicing

20-3





7 - Breather

line

 White

 Check

for
secure
seating

 Press

together
at front
to
release

 From

union
piece



Page
20-
41

 ,

item -
1 -

8 - Gravity

valve

 To

remove
valve
unclip
upward
out of
support

 Check

valve
for
through
flow

  Valve

vertical:
Open

  Valve

tilted
45 :
Closed

9 - Seal
