Volkswagen Golf / Golf GTI / Jetta. Manual - part 65

19-23





   Removing





-  Remove center, left and right insulation trays:







Repair Manual, Body Exterior, Repair Group

50







-  Disconnect connectors from thermal switch and

coolant fan.





-  Remove front bumper:







Repair Manual, Body Exterior, Repair Group

63







-  Bring lock carrier into service position:







Repair Manual, Body Exterior, Repair Group

50







-  Drain coolant



Page 19-15

 .





-  Pull out upper coolant hose retaining clip (arrow)

and remove coolant hose from radiator quick
release coupling.



   Models with air conditioning:





-  Observe additional information and removal

work



Page 19-24

 .

Cooling system components, servicing

19-24







-  Remove radiator securing bolts from side of

radiator and take radiator with fans out
downward.



   Installing



   Install in reverse sequence ; note the following

points:





-  Check electrical connections and routing:





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





-  Fill with coolant



Page 19-15

 .



   Additional information and assembly work on

models with air conditioning





CAUTION!







The air conditioning refrigerant circuit must
not be opened.





   Note:



   To prevent damage to the condenser as well as

to the refrigerant lines/hoses, ensure that lines
and hoses are not stretched, kinked or bent.





-  Remove retaining clamp(s) from refrigerant

lines.

Cooling system components, servicing

19-25







-  Remove securing bolts from fan shroud and

remove fan shroud and fan.





-  Remover radiator securing bolts from side of

radiator.





-  Remove condenser from radiator.





-  Secure condenser to body, so that refrigerant

lines/hoses are not under stress.





-  Swing radiator out downward.

Cooling system components, servicing

19-26





Coolant pump,
removing and
installing



(with engine
installed)

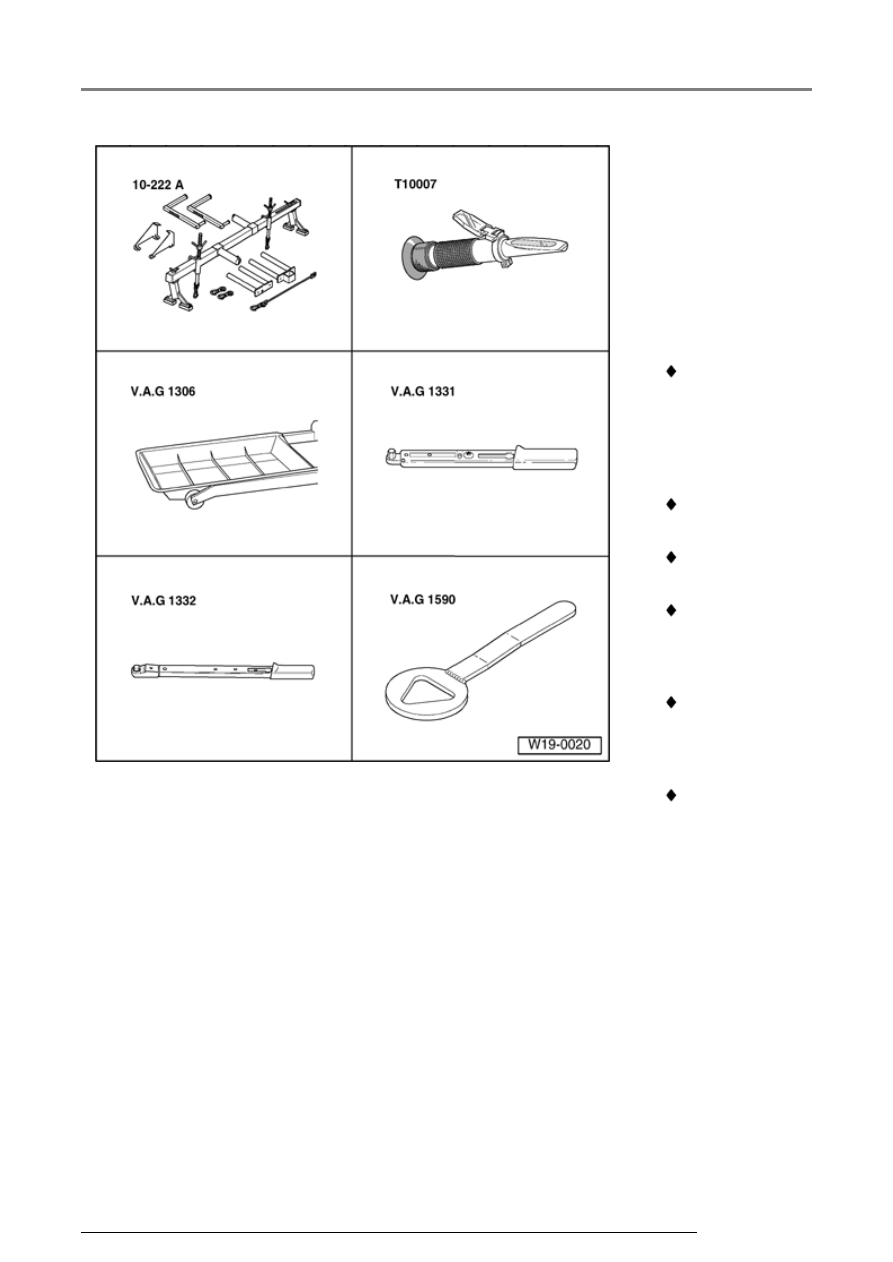

Special tools
and equipment

 10-222A

Engine
support
bracket with
legs 10-
222A/1

 T10007

Refractometer

 VAG 1306

Drip tray

 VAG 1331

Torque
wrench (5...50
Nm)

 VAG 1332

Torque
wrench
(40...200 Nm)

 VAG 1590

Coolant pump
wrench

Cooling system components, servicing
