 Use

coolant
pump
wrench
VAG
1590 to
loosen
and
tighten



Page 19-
26

 ,

Removing
and
installing
coolant
pump

22 - 25 Nm

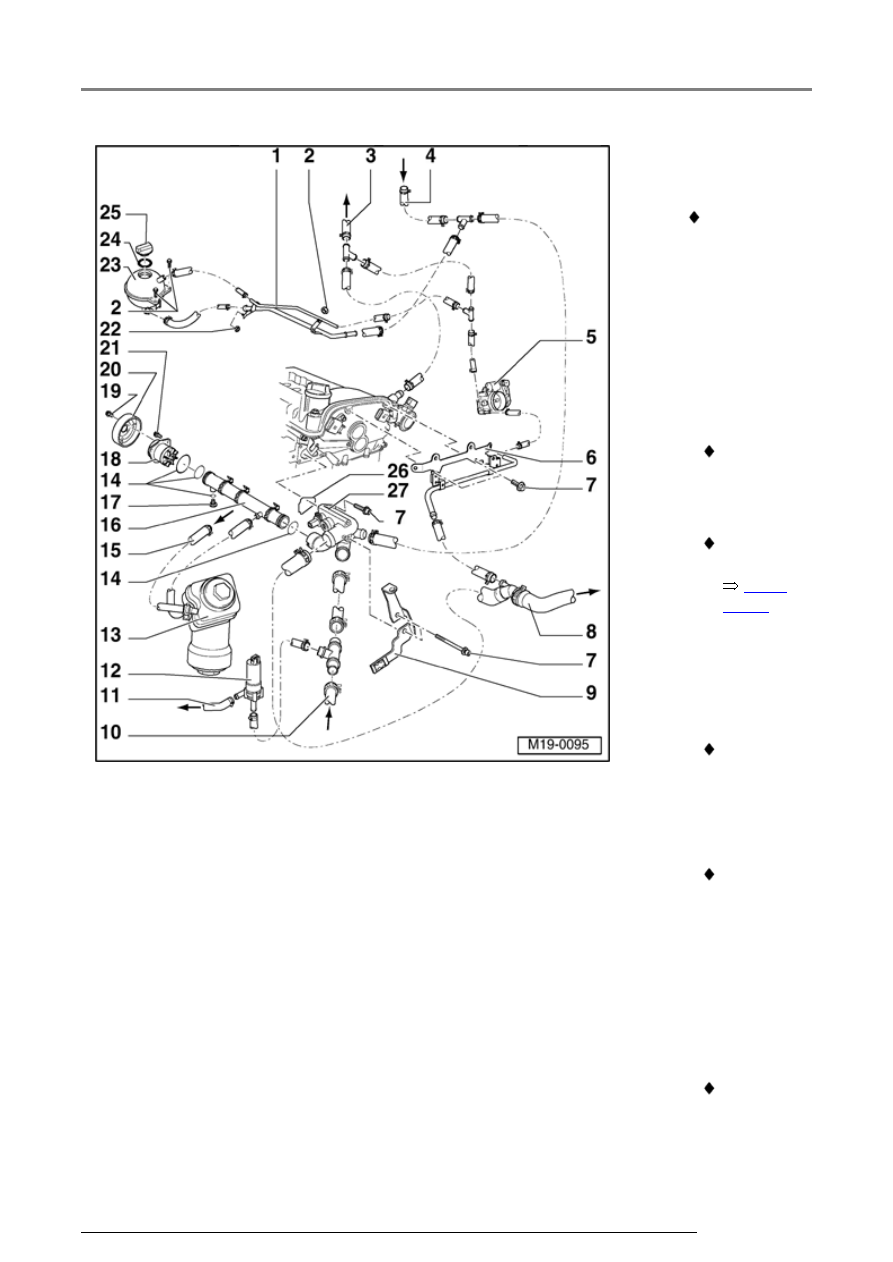

Cooling system components, servicing

19-10





23 - Expansion

tank

 Perform

leak test on
cooling
system
with
cooling
system
tester VAG
1274 and
adapter
VAG1274/8

 Test

pressure:
1.4...1.6
bar

 Observe

markings



Page

19-15

 ,

Draining
and filling
cooling
system

24 - Seal

 Replace

if
damaged

25 - Sealing

cap

 Check

with
cooling
system
tester
VAG
1274 and
adapter
VAG
1274/9

 Pressure

relief
valve
must

Cooling system components, servicing

open at a
pressure
of
1.4...1.6
bar

26 - Seal

 Replace

27 - Thermostat

housing

 Disassembling

and
assembling



Page 19-13



Cooling system components, servicing

19-11





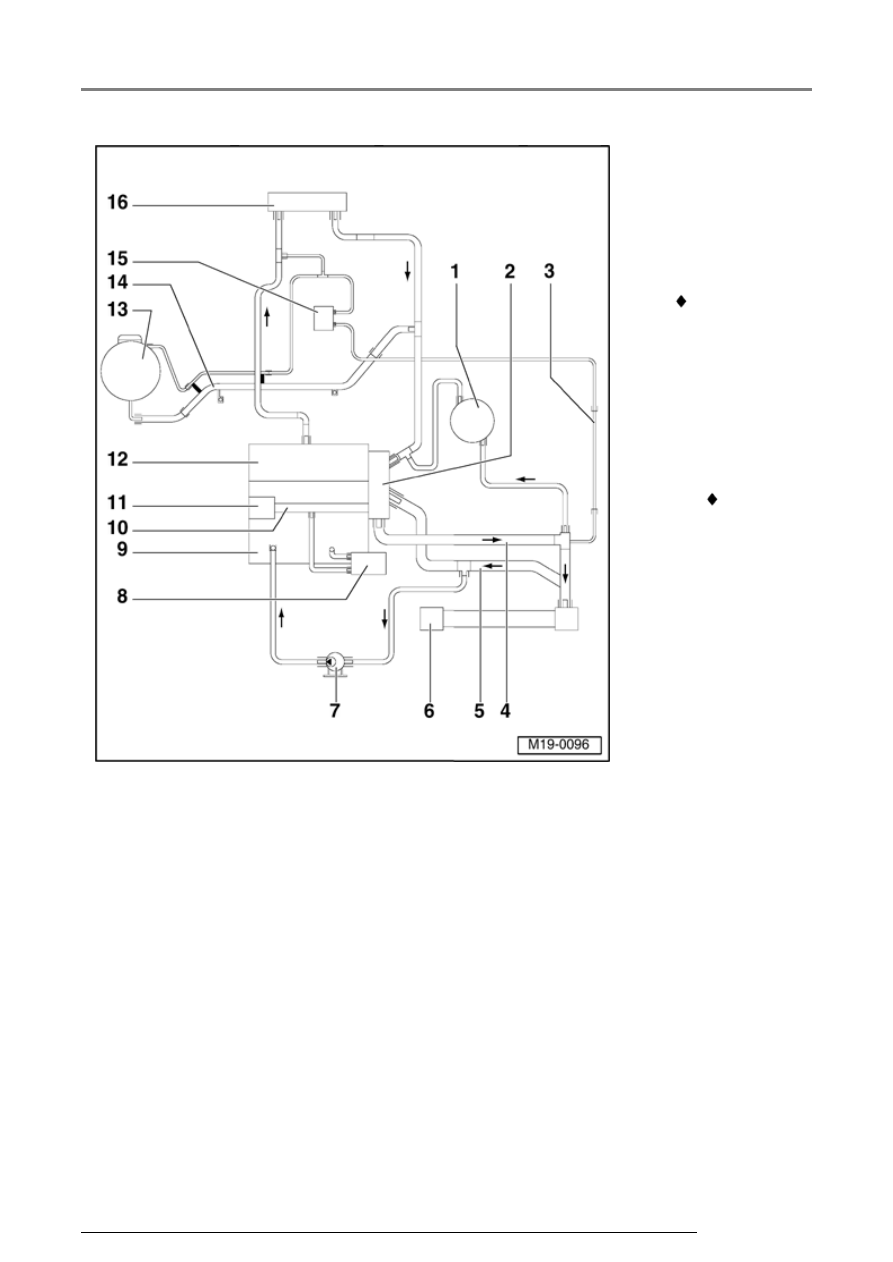

Coolant hose
connection
diagram



1

-

Transmission
oil cooler

 Only models

with an
automatic
transmission

2 - Thermostat

housing

3 - Cable

guide

 For

coolant
hoses
and
wiring
harness

4 - Upper

coolant
hose

5 - Lower

coolant
hose

6 - Radiator

7 - After-Run

Coolant
pump -
V51-

8 - Oil cooler

9 - Cylinder

block
