Volkswagen Golf / Golf GTI / Jetta. Manual - part 29

15-12





5 - Seal

 Replace

if
damaged
or
leaking

6 - Cover

 Can be

removed
and
installed
with
cylinder
head
fitted

 Coat

sealing
surfaces
with
sealing
compound
AMV 188
001 02

 With O-

ring for
sealing
oil
passage,
item - 14
-

 If only

cover
has been
removed,
prepare
cylinder
head
gasket
for
assembly



Page

15-10

 ,



Fig. 2



7 - 8 Nm

 First

Cylinder head, servicing

tighten
securing
bolts
(item - 9
-) to 23
Nm

Cylinder head, servicing

15-13





8 - Seal

 Valve -1-

for
camshaft
adjustment
-N205-,



Page 15-
4

 , item -

13 - and
Camshaft
adjustment
valve 1
(exhaust) -
N318-,



Page 15-
5

 , item -

14 -

 Replace

if
damaged
or leaking

 Installing

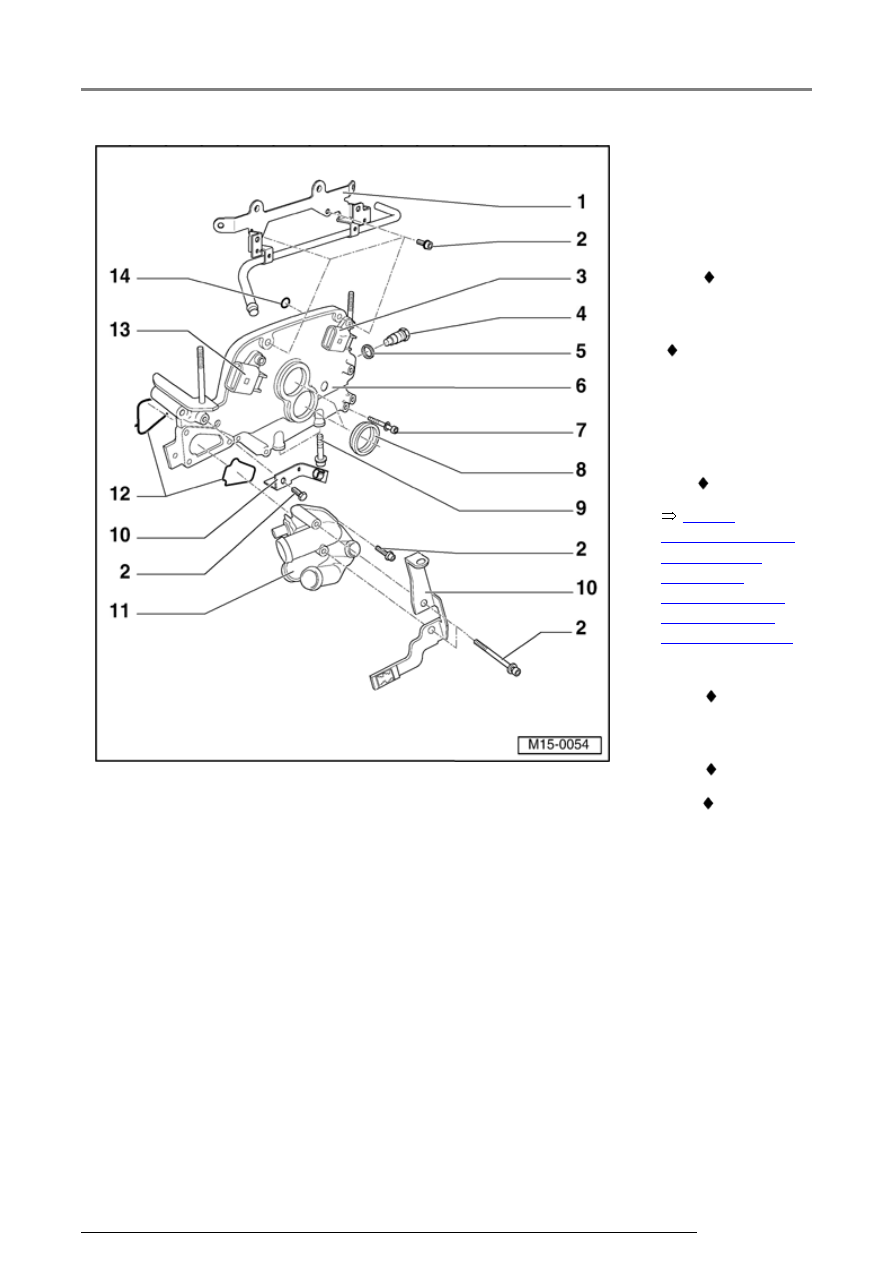

Fig. 1



9 - 23 Nm

10 - Bracket

 For

wiring
harness

11 - Thermostat

housing

 Disassembling

and
assembling



Page 19-13



 Coolant

hose
connection
diagram



Page 19-
11



12 - Seal

 Replace

Cylinder head, servicing

15-14







Repair

Manual, 2.8 Liter
VR6 4V Fuel
Injection &
Ignition, Engine
Code(s): BDF,
Repair Group 01



13 - Camshaft

Position
(CMP)
sensor -
G40-

 For

intake
camshaft

 Mark

connector
and
component
before
disconnecting

 Checking:

14 - O-ring

 For oil

channel
seal

 Replace

 Lubricate

before
installing

Cylinder head, servicing
