     Engine mounting

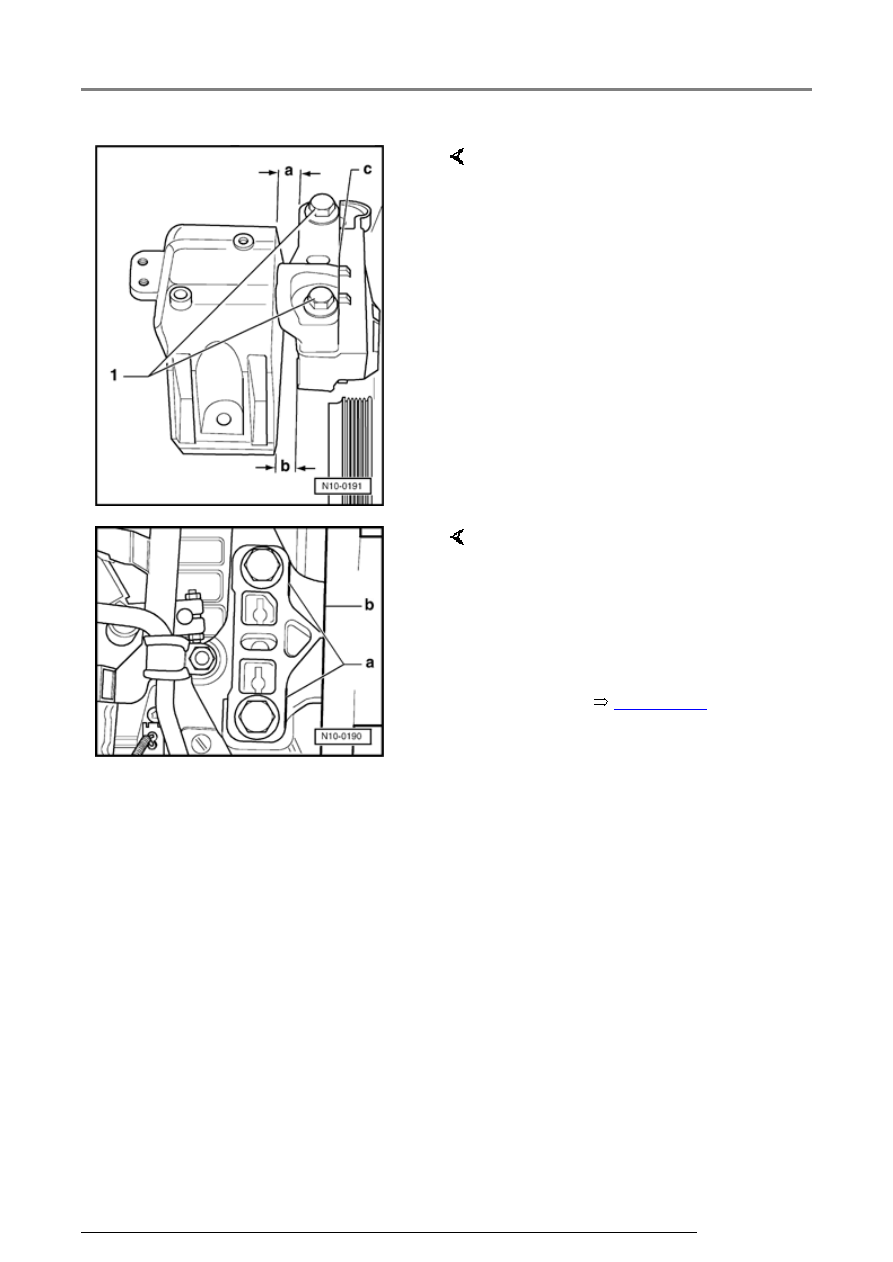

a = 14.0 mm

b = at least 10.0 mm

Both bolt heads -1- must be flush
with edge -c-.

     Transmission assembly mounting

Edges -a- and -b- must be parallel to
each other.

Note:

Torque settings for assembly
mountings



Page 10-21

 .

Engine, removing and installing

10-20







Torque settings







Bolted connections

Torque

setting

Bolts, nuts

M6

10 Nm



M7

15 Nm



M8

25 Nm



M10

40 Nm



M12

60 Nm

Deviations



Connecting bolts, engine to
transmission

M10

60 Nm

Connecting bolts, engine to
transmission

M12

80 Nm

Starter to engine and transmission

45 Nm



   Note:



   Torque settings for assembly mountings



Page

10-21

 .

Engine, removing and installing

10-21







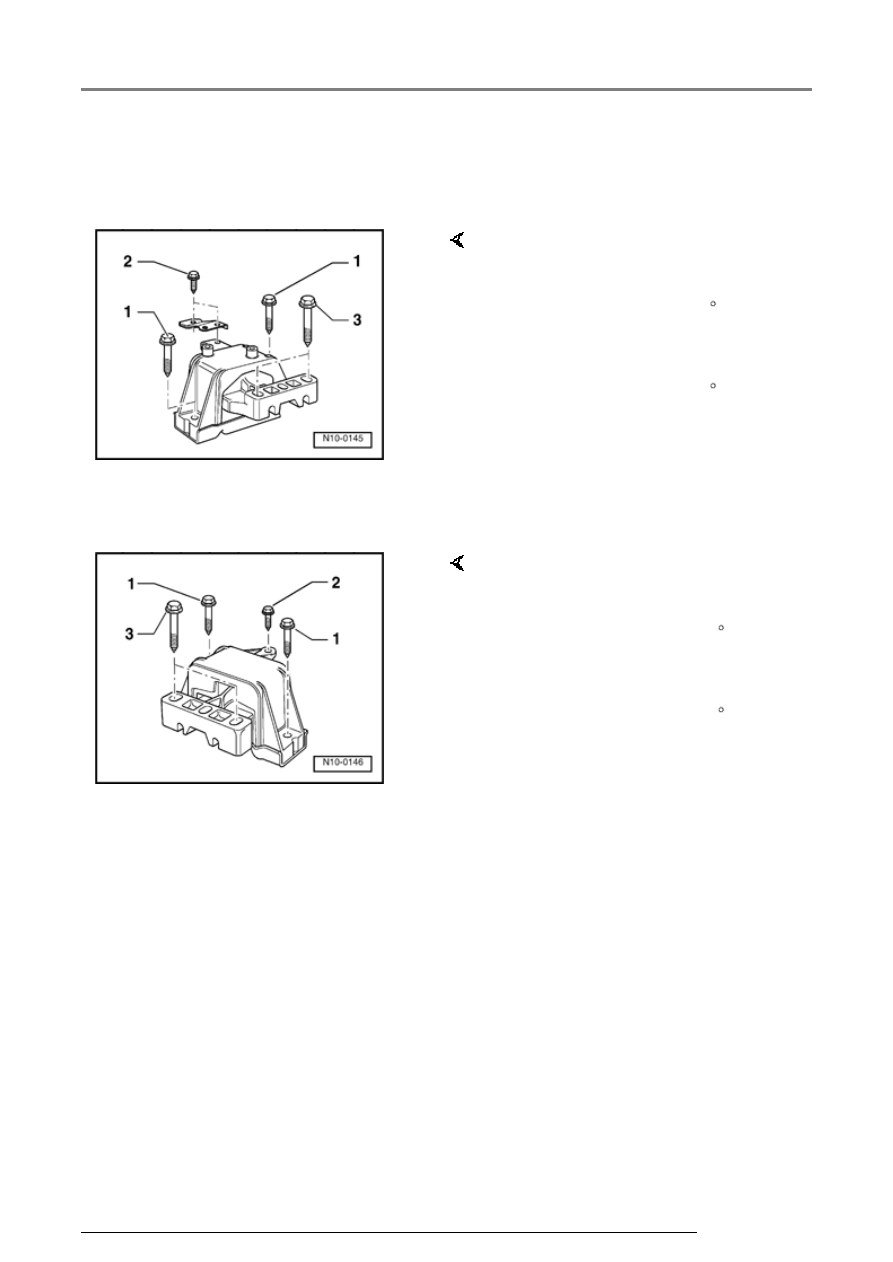

Assembly mounting







Torque settings

     Engine mounting

1)

 Replace bolts



1
-

Mounting to
body

1)



40 Nm +
90 (

1

/

4



turn)

2
-

Support to
mounting at
body

1)



20 Nm +
90 (

1

/

4



turn)

3
-

Mounting to
engine bracket

100 Nm

     Transmission assembly mounting

1)

 Replace bolts



1
-

Mounting to
body

1)



40 Nm +
90 (

1

/

4



turn)

2
-

Mounting to
body

1)



20 Nm +
90 (

1

/

4



turn)

3
-

Mounting to
transmission
console

100 Nm

Engine, removing and installing

10-22







Additional information and assembly
work on models with air conditioning







WARNING!







The air conditioning refrigerant circuit must
not be opened.





   Note:





 The refrigerant circuit must only be opened in

workshops with trained personnel and the
necessary range of tools and workshop
equipment.





 To prevent damage to the condenser as well as

to the refrigerant lines/hoses, ensure that lines
and hoses are not stretched, kinked or bent.



   To facilitate removal and installation of the

engine without having to open the refrigerant
circuit:





-  Remove retaining clamp(s) from refrigerant

lines.





-  Remove air conditioner compressor:





 Repair Manual, Heating & Air Conditiioning,

Repair Group 87; Removing and installing
compressor bracket





-  Secure air conditioning compressor to body so

that refrigerant lines/hoses are not under stress.
