Электрооборудование

Тахометр

S328_143

Указатель температуры
охлаждающей жидкости

Спидометр

Комбинация приборов

Указатели на светодиодах

Дисплей,
цифровой индикатор

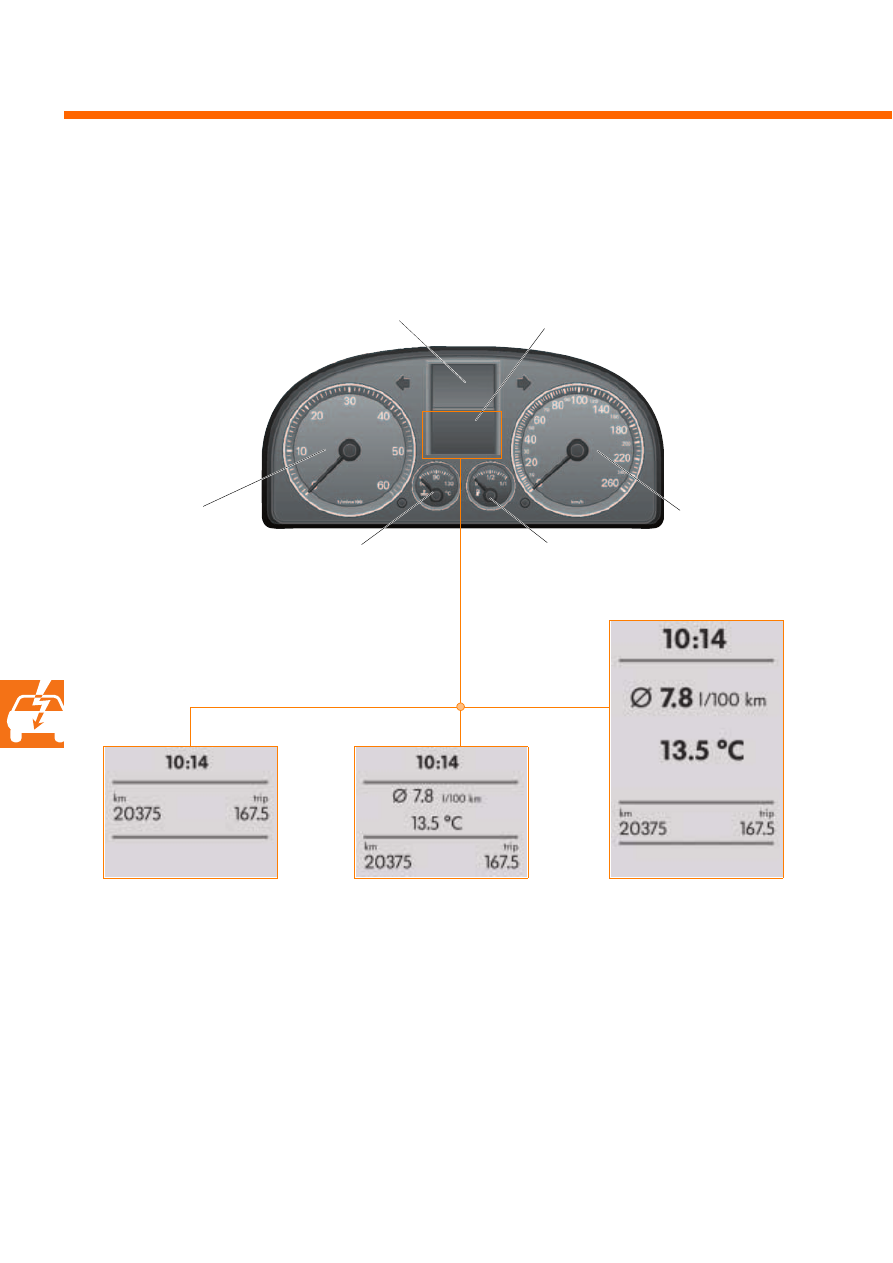

Блок управления с дисплеем в комбинации приборов (J285)

Блок управления обеспечивает вывод данных на дисплей, а также обслуживает аналоговые
контрольные приборы и сигнализаторы.

На дисплей комбинации при&
боров модели Lowline выво&
дятся следующие данные:

– время  суток,
– общий пробег,
– суточный пробег.

Эта модель выпускается так&
же в упрощенном базовом
варианте, без указателя
температуры охлаждающей
жидкости, но с красным све&
тодиодом, который загора&
ется при перегреве двигателя.

Комбинация приборов моде&
ли Midline позволяет вывести
на дисплей помимо данных,
указанных для модели
Lowline, дополнительно:

– температуру окружающе&

го воздуха,

– данные многофункцио&

нального индикатора или

– предупредительные текстовые

сообщения вместо данных
многофункционального
индикатора и температуры
окружающего воздуха.

Комбинация приборов моде&
ли Highline позволяет вывести
на дисплей дополнительно к
указанным выше данным (для
модели Midline)

– предупредительные

символы или текстовые
сообщения вместо данных
многофункционального
индикатора и температу&
ры окружающего воздуха.

Указатель запаса топлива

Комбинации приборов выпускаются в трех
вариантах.

61

Приборы освещения и
сигнализации

Блокфары

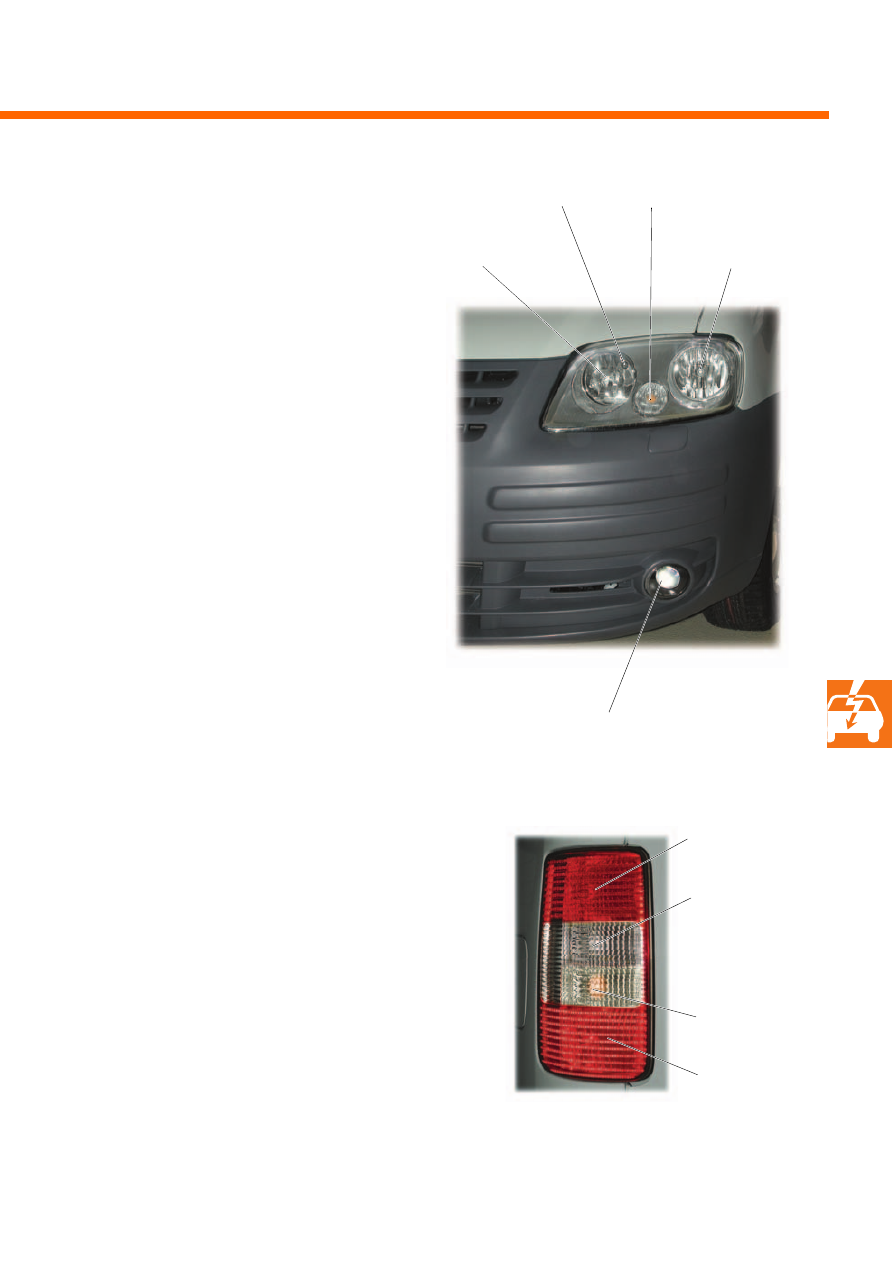

Блок&фары оснащены прозрачными защитными
стеклами и отдельными рефлекторами для ламп
ближнего и дальнего света. Помимо этого в них
встроены указатели поворота.

Для ближнего света используются галогенные
лампы категории H7, а для дальнего – лампы
категории H1. Патрон лампы габаритного све&
та встроен в рефлектор лампы дальнего света.
Лампы указателей поворота окрашены в
желтый цвет.

Противотуманные фары

Противотуманные фары встроены в передний
бампер.
Они оснащены лампами категории H1.

Задние фонари

Задний фонарь разделен на три части. В верх&
ней его части расположен сигнал торможения.

Средняя часть закрыта прозрачным рассеива&
телем. Вверху этой части установлена лампа
заднего хода, а внизу – указатель поворота
с желтой  лампой.

В нижней части заднего фонаря находится
двухнитевая лампа габаритного и противо&
туманного света.

S328_064

S328_063

Лампа габаритного
и противотуманного
света

Фонарь заднего хода

Указатель поворота

Сигнал торможения

Лампа ближнего света
(категории H7)

Лампа указателя
поворота

Лампа противотуманной фары
(категории H1)

Лампа дальнего света
(категории H1)

Лампа габа&
ритного света

62

У фургона Caddy Kasten предусмотрены только
встроенные в панель приборов сопла подачи
воздуха на водителя и переднего пассажира.
Универсал Caddy Life серийно оснащается до&
полнительными соплами, которые расположе&
ны в задней части консоли панели приборов и
служат для подачи воздуха к задним пассажи&
рам. На универсале Caddy Kombi эти сопла
могут быть установлены только по заказу.
Помимо этого на универсалах Caddy Kombi и
Life предусмотрены сопла обдува ног задних
пассажиров.

Отопители оснащаются противопыльными
фильтрами, а испарители кондиционеров обо&
рудуются угольными фильтрами. По заказу на
автомобиль модели 2004 года может быть ус&
тановлен автономный жидкостный отопитель.

Отопление и кондиционирование

Климатическая установка

На автомобиль Caddy модели 2004 года
устанавливаются климатические установки
двух принципиально различных типов:

– с ручным управлением отопителем и

системой вентиляции и

– с полуавтоматическим регулированием

температуры в салоне (система Climatic).

Обе установки базируются на общей конструк&
ции, которая приспосабливается к тем или
иным условиям. Панели управления установок,
однако, различные.

S328_065

Сопла подачи воздуха
к задним пассажирам,
на центральной консоли

Сопло подачи воздуха
в ноги левого заднего
пассажира

Сопло подачи воздуха
в ноги правого заднего
пассажира

Сопло подачи воздуха
в ноги переднего
пассажира

Сопло подачи
воздуха в
ноги водителя

Радиатор отопителя и
испаритель кондиционера

Сопло обдува
ветрового стекла

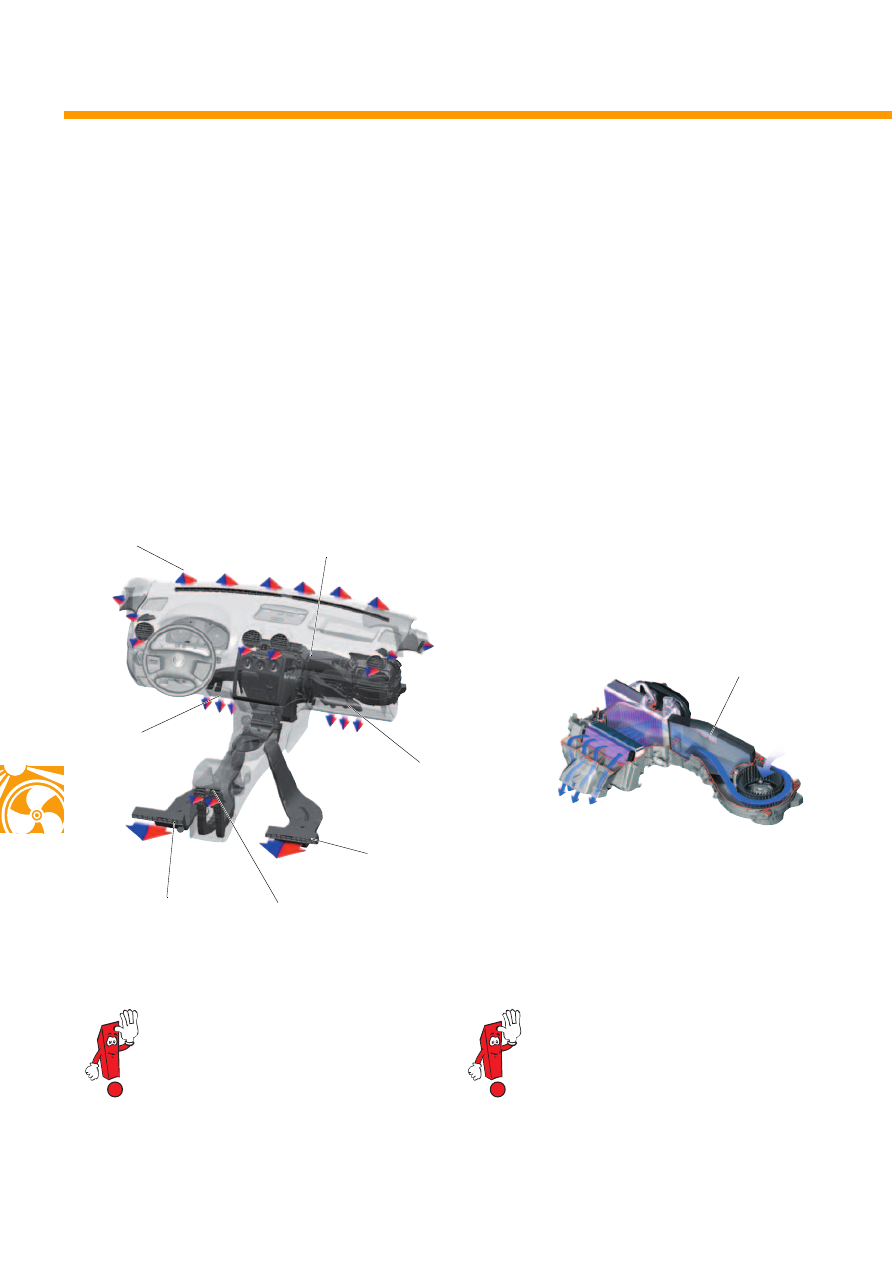

Система распределения воздуха
с угольным фильтром

Угольный фильтр

S328_163

Способы замены противопыльного
и угольного фильтров описаны в
Руководстве по ремонту автомобиля.

На рисунке показана система распре&
деления воздуха у автомобиля Caddy
Life. У автомобилей без сопел для по&
дачи воздуха в заднюю часть салона
предусмотрены соответствующие за&
глушки на отопителе или кондиционере.

63

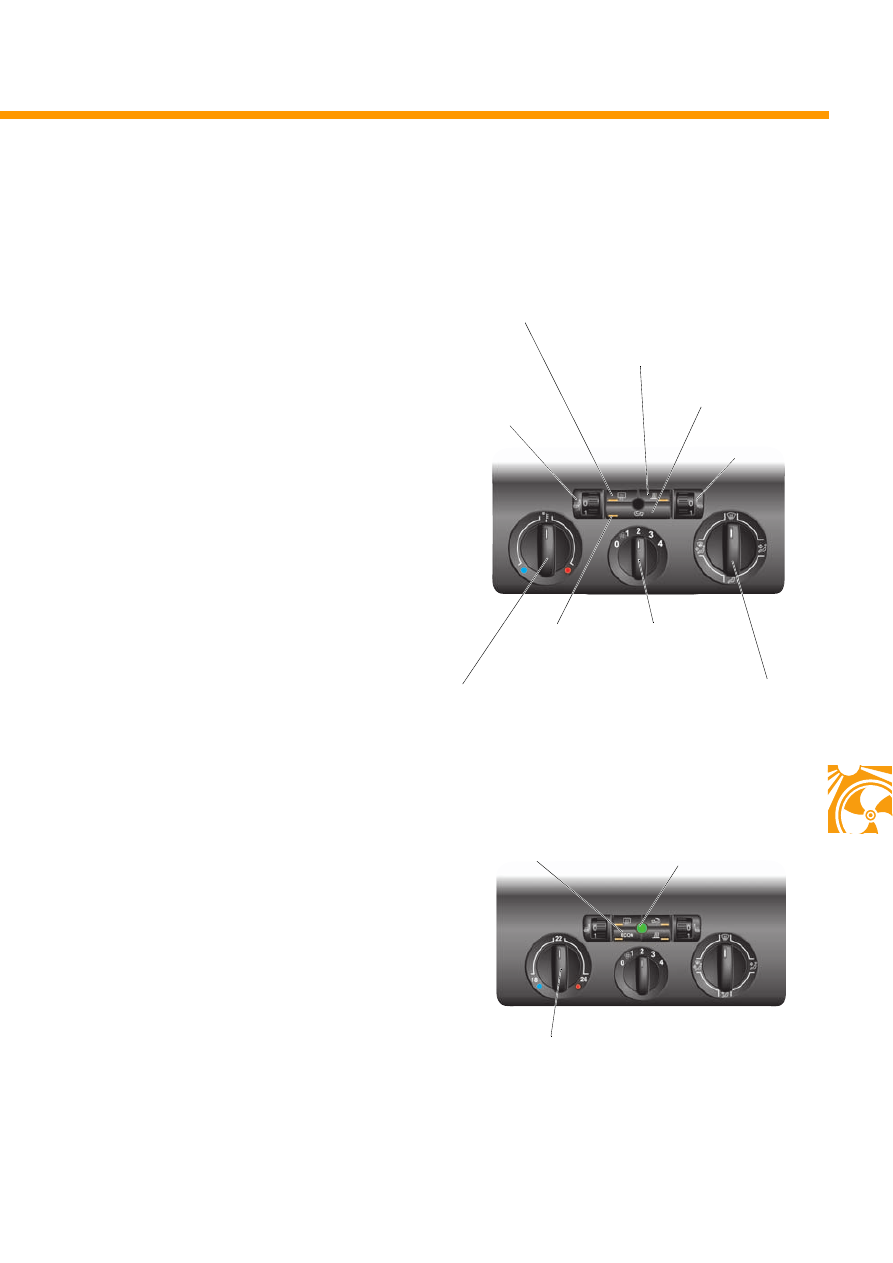

Панель управления отопителем с ручным
управлением

Пульт управления установкой Climatic

Система отопления с ручным
управлением

Температура воздуха и распределение его
потоков устанавливаются посредством органов
управления на отдельном пульте, встроенном в
панель приборов. При этом все внутреннее
пространство кузова рассматривается как
единая климатическая зона. Автоматическое
поддержание температуры на заданном уро&
вне не предусмотрено. Поворотные рукоятки
установки температуры и распределения пото&
ков воздуха связаны с отопителем посредством
гибкого вала и троса, т. е. чисто механически.

Установка Climatic

У этой установки температура воздуха задает&
ся левой поворотной рукояткой с потенциомет&
ром. По сигналу, снимаемому с этого потенци&
ометра, блок управления переставляет темпе&
ратурную заслонку, регулируя температуру
воздуха в салоне. Распределение воздушных
потоков управляется механически посредством
правой поворотной рукоятки.

Включение и выключение климатической уста&
новки производится клавишей ECON. У авто&
мобилей с дизелем при работе установки в
режиме ECON производится выключение
дополнительного отопителя.

В установке Climatic предусмотрена комбини&
рованная заслонка перехода на режим
рециркуляции.

S328_066

S328_067

Клавиша ECON

Выключатель обогревателя
правого сиденья (по заказу)

Выключатель
обогревателя
левого сиденья
(по заказу)

Датчик температуры
воздуха в салоне

Поворотная рукоятка
электронного задатчика
температуры

Обогреватель заднего
стекла

Выключатель режима
рециркуляции

Поворотная рукоятка
распределителя воздуха

Поворотная рукоятка
механического задатчика
температуры

Поворотная руко&
ятка управления
вентилятором

Контрольный
светодиод

Выключатель
автономного отопителя
(по заказу)
