LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 15

N1

Шпилька

№

mm

d

t

l

b

00001001500121 M6

9

14

11,0

00001001500321 М6

9

18

15,0

00001003516830 M8

12

20

16,1

00001003517020 M8

12

25

22,0

00001003517521 M8

12

45

24,1

00001003541021 M6

12

18

13,5

00001003541221 M6

12

22

19,5

00001003543421 M8

16

28

24,1

00001003543521 M8

16

25

22,0

00001003543621 M8

16

30

24,1

00001003543721 M8

16

35

24,1

00001003544121 M8

16

55

24,1

00001003544221 М8

16

60

24,1

00001003544321 M8

16

65

24,1

00001003546121 M10x1,25

20

20

17,0

00001003546421 M10x1,25

20

28

25,0

00001003552821 M12x1,25

24

50

29,0

00001003552921 М12х1,25

27,1

55

32,1

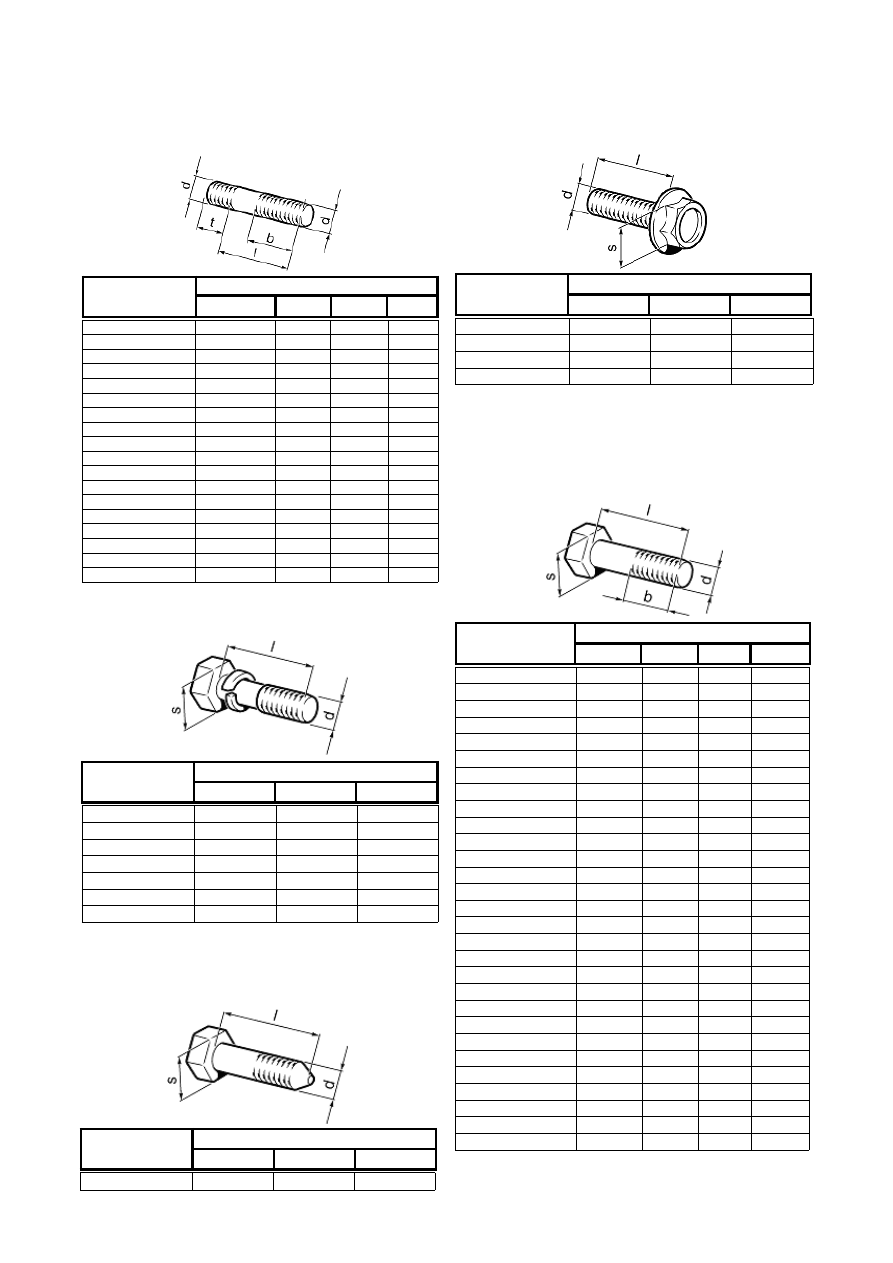

Болт с шестигранной головкой

№

mm

d

l

b

s

00001000902021

М6

12

12

10

00001000902121

М6

14

14

10

00001000902221

М6

16

16

10

00001000902421

М6

20

20

10

00001000902821

М6

30

20,5

10

00001000903021

M6

35

20,5

10

00001000977821

M5

16

16

8

00001001306921

M10x1,25

30

30

17

00001004234330

М10х1,25

65

25

17

00001005540433

М12х1,25

30

30

19

00001005541021

M12x1,25

60

33,1

19

00001005541221

М12х1,25

70

33,1

19

00001005541321

М12х1,25

75

33,1

19

00001005541521

М12х1,25

90

33,1

19

00001005970521

M10x1,25

20

20

17

00001005970721

М10х1,25

25

25

17

00001005970921

M10x1,25

35

29,1

17

00001005971321

M10x1,25

75

28,1

17

00001005971621

М10х1,25

90

29,1

17

00001006042631

M8

35

17,1

13

00001006043121

М8

14

14

13

00001006043221

М8

16

16

13

00001006043321

M8

18

18

13

00001006043421

M8

20

20

13

00001006043621

М8

25

25

13

00001006043921

М8

35

25,1

13

00001006044121

M8

45

25,1

13

00001006044221

M8

50

23,8

13

00001006044421

M8

60

25,1

13

Болт с заостренным концом

№

mm

d

l

s

00001006142921

М12х1,25

80

19

Таблицы нормалей

Болт с зубчатым буртиком

№

mm

d

l

s

00001003833171

М5

10

8

00001003836021

М6

12

10

00001003836401

М6

16

10

00001003838121

М8

20

13

Болт с пружинной шайбой

№

mm

d

l

s

00001003820021

М5

10

8

00001003824111

М6

12

10

00001003824211

М6

14

10

00001003824611

М6

25

10

00001003825521

М8

14

13

00001003825621

М8

16

13

00001003825821

M8

20

13

N2

№

mm

d

l

s

00001005187301

5,6

16

8

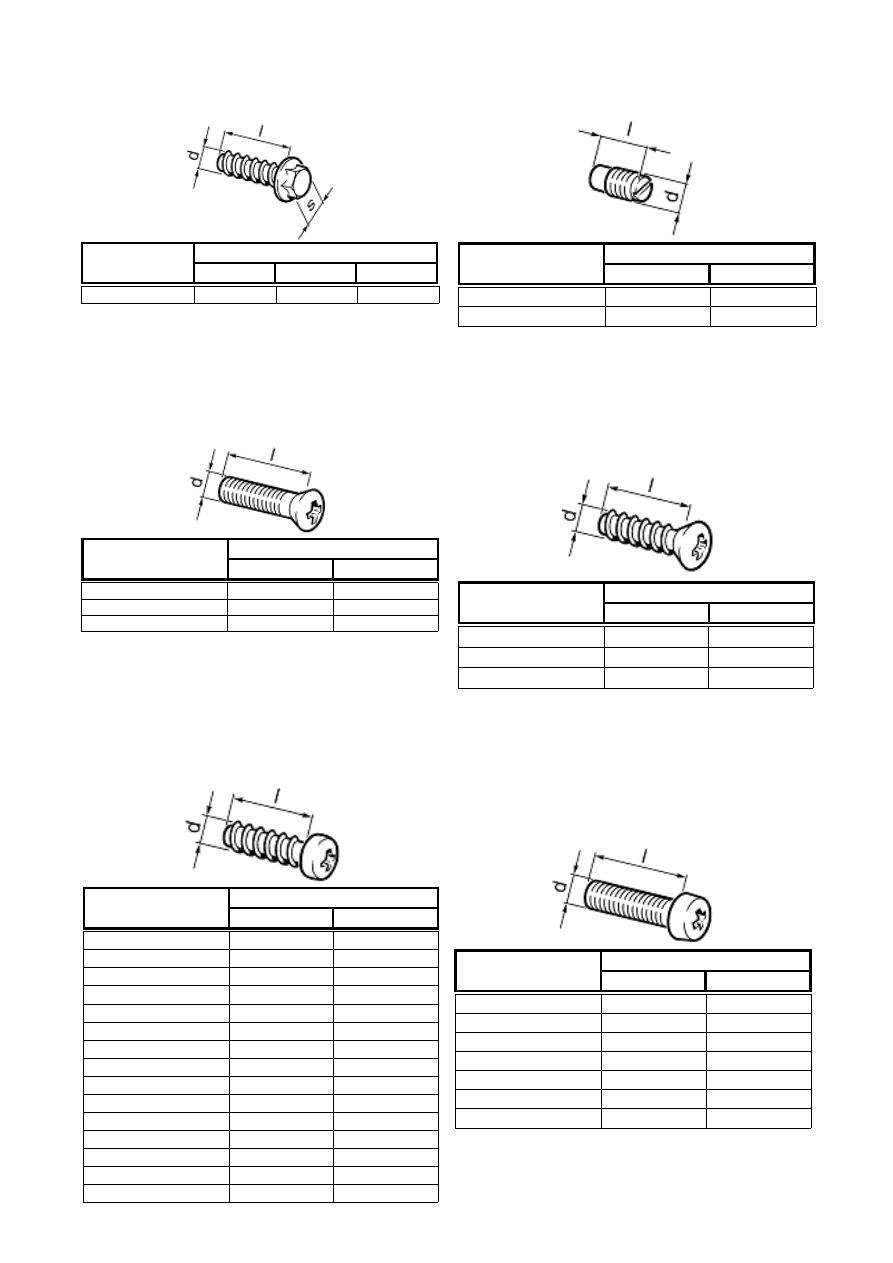

Винт самонарезающий с шестигранной
головкой и буртиком

Винт самонарезающий с полупотайной
головкой и крестообразным шлицем

№

mm

d

l

00001007659707

3,6

15,9

00001007678701

3,6

9,5

00001007680601

4,9

19,0

Винт самонарезающий с цилиндри
ческой головкой и крестообразным
шлицем

№

mm

d

l

00001007668001

2,9

9,5

00001007669001

3,6

9,5

00001007669101

3,6

12,7

00001007669201

3,6

15,9

00001007670001

4,3

9,5

00001007670101

4,3

12,7

00001007670201

4,3

15,9

00001007670307

4,3

19,0

00001007670507

4,3

25,4

00001007670601

4,3

31,8

00001007671001

4,9

9,5

00001007671101

4,9

12,7

00001007671201

4,9

15,9

00001007671307

4,9

19,0

00001007672401

5,6

22,2

№

mm

d

l

00001003311201

М5

20

00001003312701

М6

10

00001003313001

М6

16

Винт  с полупотайной головкой и
крестообразным шлицем

№

mm

d

l

00001003743811

М4

6

00001003746330

M6

10

Винт установочный с цилиндрическим
концом

Винт с цилиндрической головкой и
крестообразным шлицем

№

mm

d

l

00001003274001

M5

12

00001003274401

M5

20

00001003275901

M6

10

00001003276001

М6

12

00001003276201

М6

16

00001003276401

М6

20

00001003276801

M6

30

N3

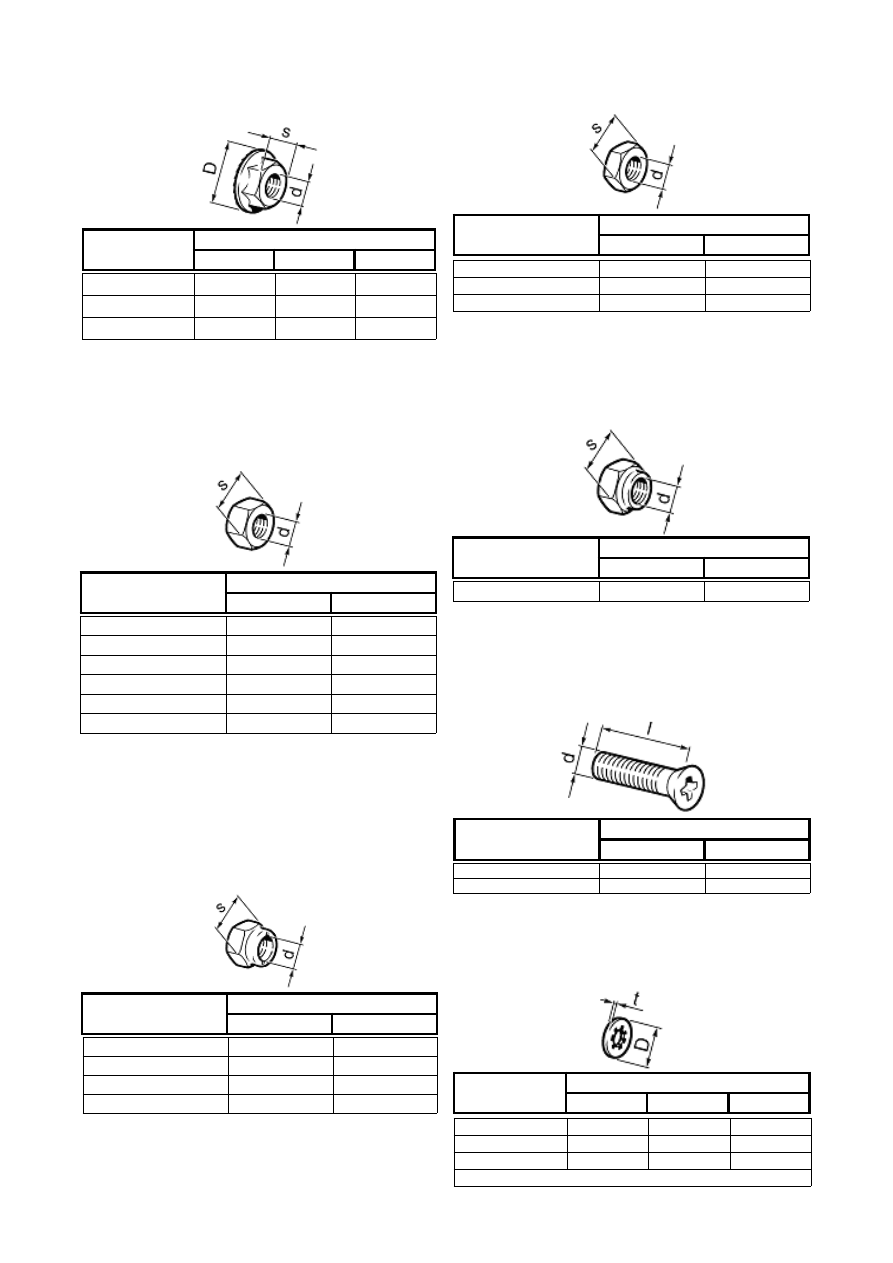

Гайка шестигранная низкая

№

mm

d

s

00001000725911

M6

10

00001000794011

M4

7

00001006102311

M8

13

Гайка шестигранная

№

mm

d

l

00001002164711

M10x1,25

17

00001002555020

M9x1

14

00001005896211

M6

10

00001005896411

M5

8

00001006100811

M8

13

00001006101511

M12x1,25

19

№

mm

d

s

00001002574211

M6

10

00001002574921

M16x1,5

24

00001006104111

M8

13

00001006105011

M12x1,25

19

Гайка шестигранная самоконтрящаяся
с нейлоновым кольцом

Гайка шестигранная с зубчатым
буртиком

№

mm

d

D

s

00001003831801

M5

11,4

8

00001003832101

M6

16,7

10

00001003832201

M8

18,25

13

Гайка шестигранная с пояском для
законтривания

№

mm

d

s

00001004044271

M20x1,5

30

№

mm

d*

D

t

00001002605270

5

9,4

0,6

00001002605370

6

11,3

0,7

00001002605570

8

14,3

0,8

* Диаметр стержня

Шайба стопорная с внутренними
зубьями

Винт с потайной головкой и
крестообразным шлицем

№

mm

d

l

С00001003299201

M5

12

00001003303711

М8

25

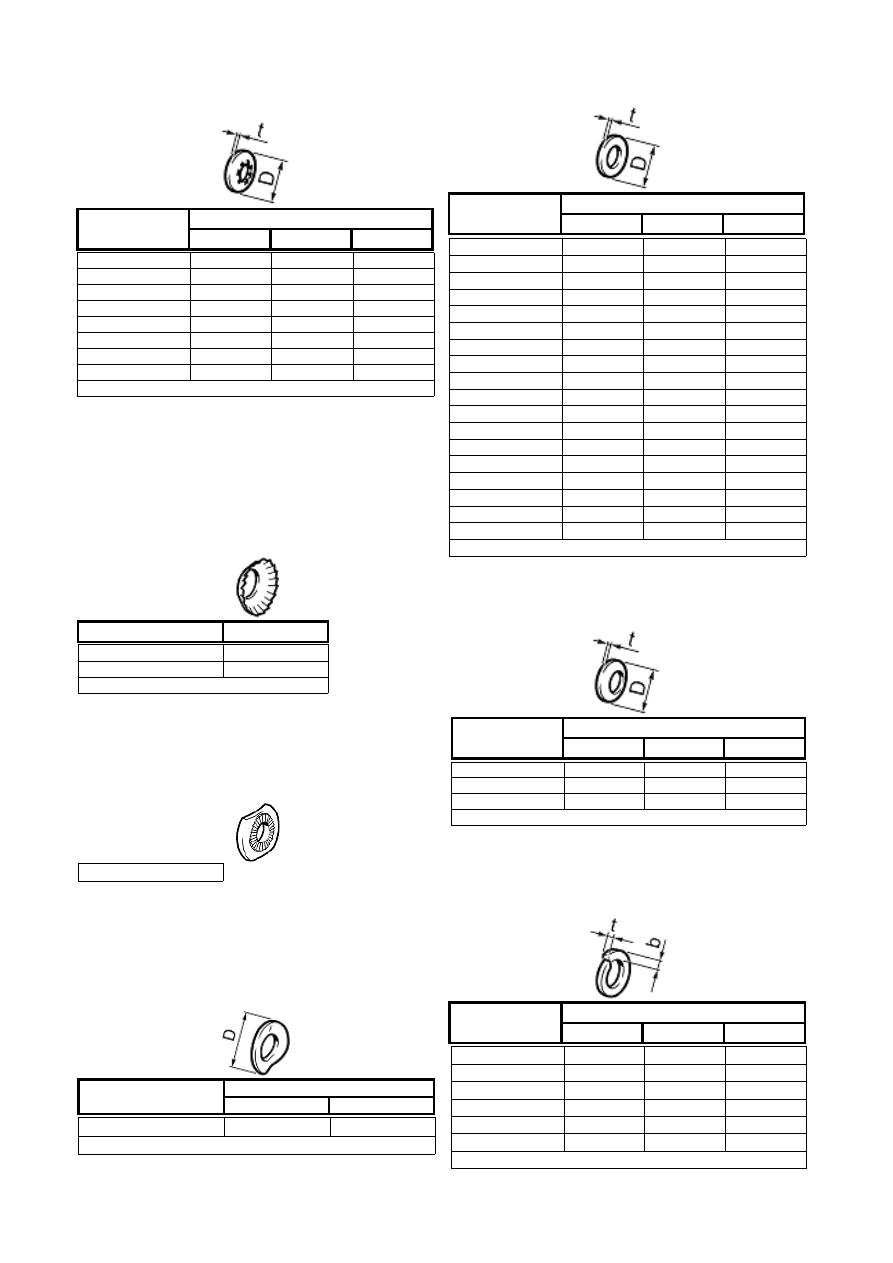

N4

№

mm

d*

D

t

00001002598071

4

11

0,6

00001002598171

5

18

0,8

00001002598271

6

16

0,9

00001002598371

8

16

0,9

00001002598471

8

22

1,2

00001002599071

6

14

0,7

00001002599171

5

12

0,8

00001002599571

6

18

1,0

* Диаметр стержня

Шайба стопорная эластичная с
внутренними зубьями

Шайба стопорная с зубьями под винты с
потайной и полупотайной головкой с

углом 90

о

№

d*, mm

00001002606871

6

00001002606971

8

* Диаметр стержня

Шайба специальная

00001001197473

№

mm

d*

D

00001002601473

10

21

* Диаметр стержня

Шайба волнистая

Шайба

№

mm

d*

D

t

00001000519201

4

9

0,8

00001000519301

5

10

1,0

00001000519401

6

12

1,5

00001000519601

8

17

2,0

00001000520001

12

22

3,0

00001002624101

5

22

0,8

00001002629701

10

19

3,0

00001002637801

5

12

1,0

00001002638101

5

14

1,0

00001002638601

10

18

2,0

00001002639701

6

11

1,0

00001002640601

6

25

2,0

00001002643701

6

18

1,5

00001002644401

6

15

1,0

00001002646701

8

20

2,0

00001002646801

10

25

2,0

00001002647001

8

25

2,5

00002020413601

8

20

3,0

* Диаметр стержня

Шайба пружинная коническая

№

mm

d*

D

t

00001001197773

6

12

1,2

00001001198073

8

15

1,8

00001001198373

10

20

2,7

* Диаметр стержня

Шайба пружинная

№

mm

d*

b

t

00001000516470

6

2,5

1,8

00001000516670

8

3,0

2,2

00001000516870

10

3,0

2,5

00001000517070

12

4,0

3,0

00001001195370

4

1,2

0,9

00001001195471

5

1,5

1,1

* Диаметр стержня

N5

Шайба пружинная

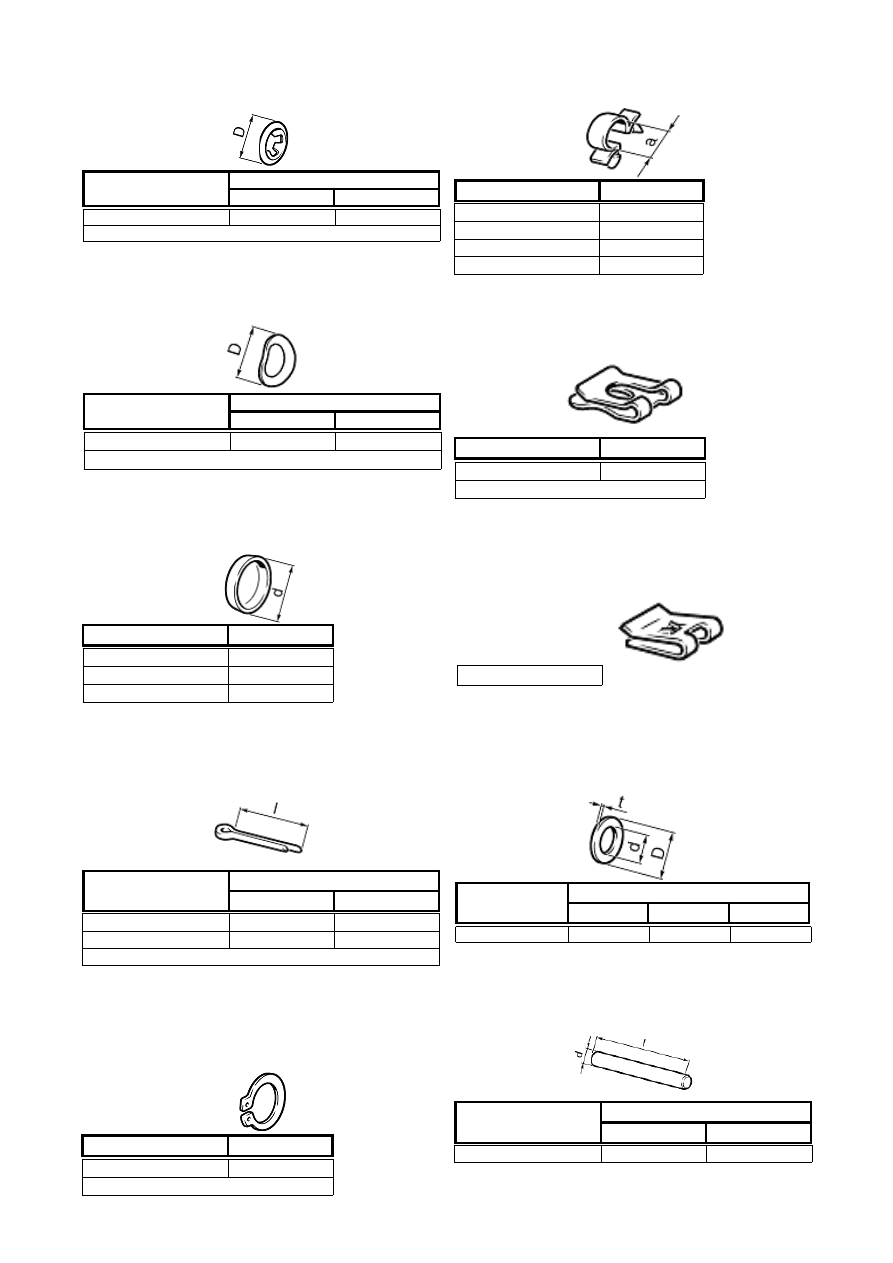

Заглушка чашечная

№

d, mm

00001004328201

10

00001004329101

30

00001004329201

36

№

mm

d*

D

00001004195076

4

10

* Диаметр стержня

Шплинт разводной

№

mm

d*

l

00001000734301

2

20

00001000734601

3

30

*Диаметр отверстия

Кольцо упорное эксцентрическое
наружное

№

d*, mm

00001001066476

16

* Диаметр вала

Скоба для винтов самонарезающих

00001004189776

Скоба для проводов

№

a, mm

00001004569480

10,0

00001004569680

12,5

00001004569980

16,0

00001004570080

18,5

Скоба стопорная

№

d*, mm

00001001064076

8

* Диаметр вала

№

mm

d*

D

00001002541971

10

18

* Диаметр стержня

Шайба пружинная гнутая

Прокладка

№

mm

d

D

t

00001000284460

10,2

16

1,5

Штифт цилиндрический

№

mm

d

l

00001000326010

8

70

000010005
000010005
000010005
000010005
000010005
000010026
000010026
000010026
000010026
000010026
000010026
000010026
000010026
000010026
000010026
000010026
000010026
000020204

N6

Хомут ленточный облегченный

№

mm

d*

l

00001000291790

20

171

00001002170090

16

138

*Диаметр шланга

Хомут

№

l, mm

00001004567680

84,5

00001004567780

126,5

Хомут для резиновых шлангов

№

d, mm

00001000168590

12

00001000168990

22

00001004148190

21W

Лампа

Пробка резиновая

00001004567280

АП1

S1

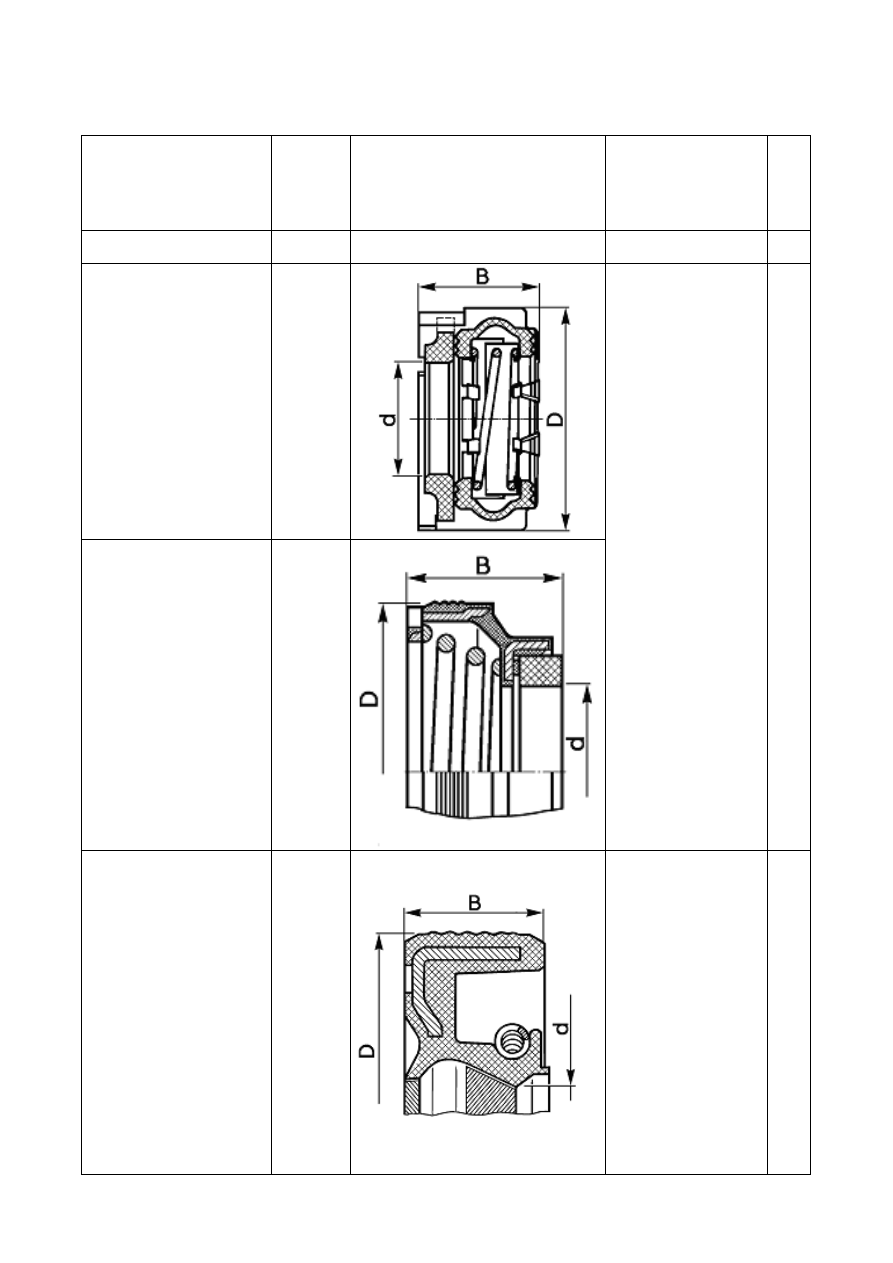

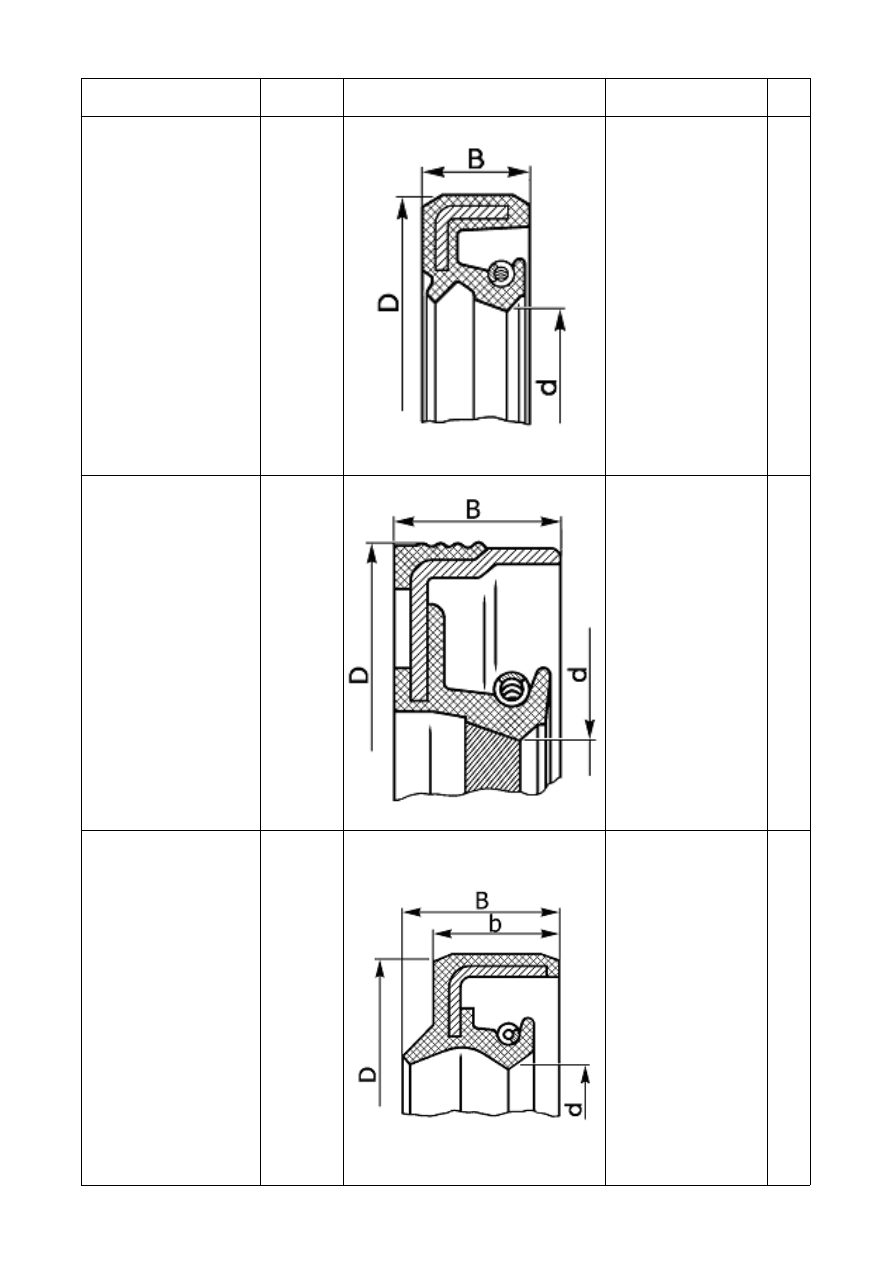

САЛЬНИКИ

Обозначение

Размер

ы,

мм

Эскиз

Место

установки на

автомобиле

Кол.

1

2

3

4

5

21010130701300

21010130701301

21010130701302

D=36,6

d=17,5

B=20,3

Насос

водяной

1

21080130701300

D=36,8

d=18,4

B=16,7

21080100503400

21080100503401

D=42

d=26,5

B=7

Передний конец

коленчатого и

распределитель

ного валов

2(3)

S2

1

2

3

4

5

21080100503403

D=42

d=28

B=7

Передний конец

коленчатого и

распределитель

ного валов

2(3)

21080100516000

21080100516001

D=100

d=78

B=10

Задний конец

коленчатого

вала

1

21080100516002

21080100516003

D=100

d=80

B=10

Задний конец

коленчатого

вала

1

S3

1

2

3

4

5

21100230103400

21100230103401

D=57

d=33,6

B=9

Наружный

шарнир правого

привода передних

колес

1

21100230103500

21100230103501

Наружный

шарнир левого

привода передних

колес

1

21100230103412

Наружные

шарниры правого

и левого привода

передних колес

2

S4

1

2

3

4

5

21080170304201

D=30

d=14,7

B=7

Шток  выбора

передач

1

21100170104300

21100170104301

D=45

d=23,7

B=9

Вал первичный

коробки передач

1

21100340102400

D=28

d=15,6

B=8

b=7

Шестерня

рулевого

механизма

1

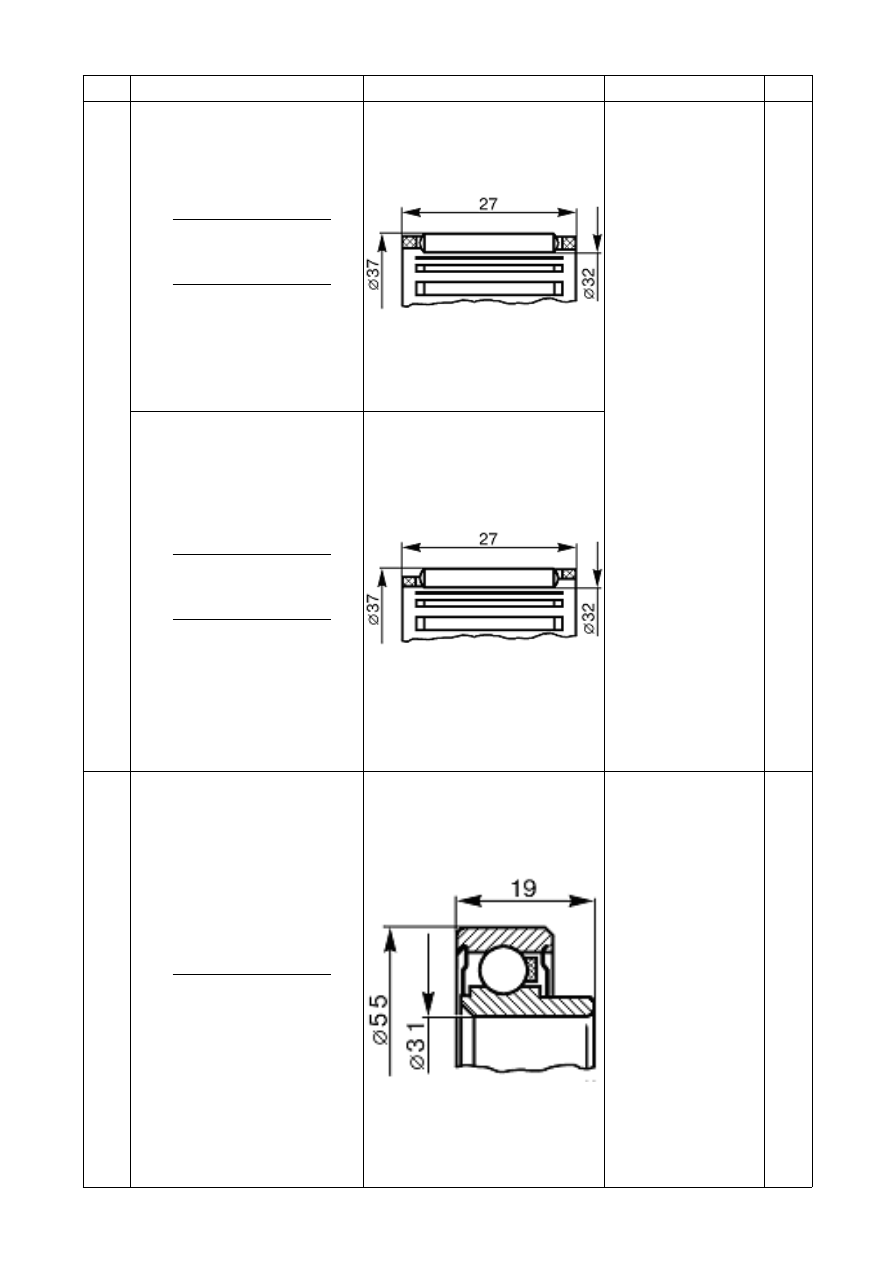

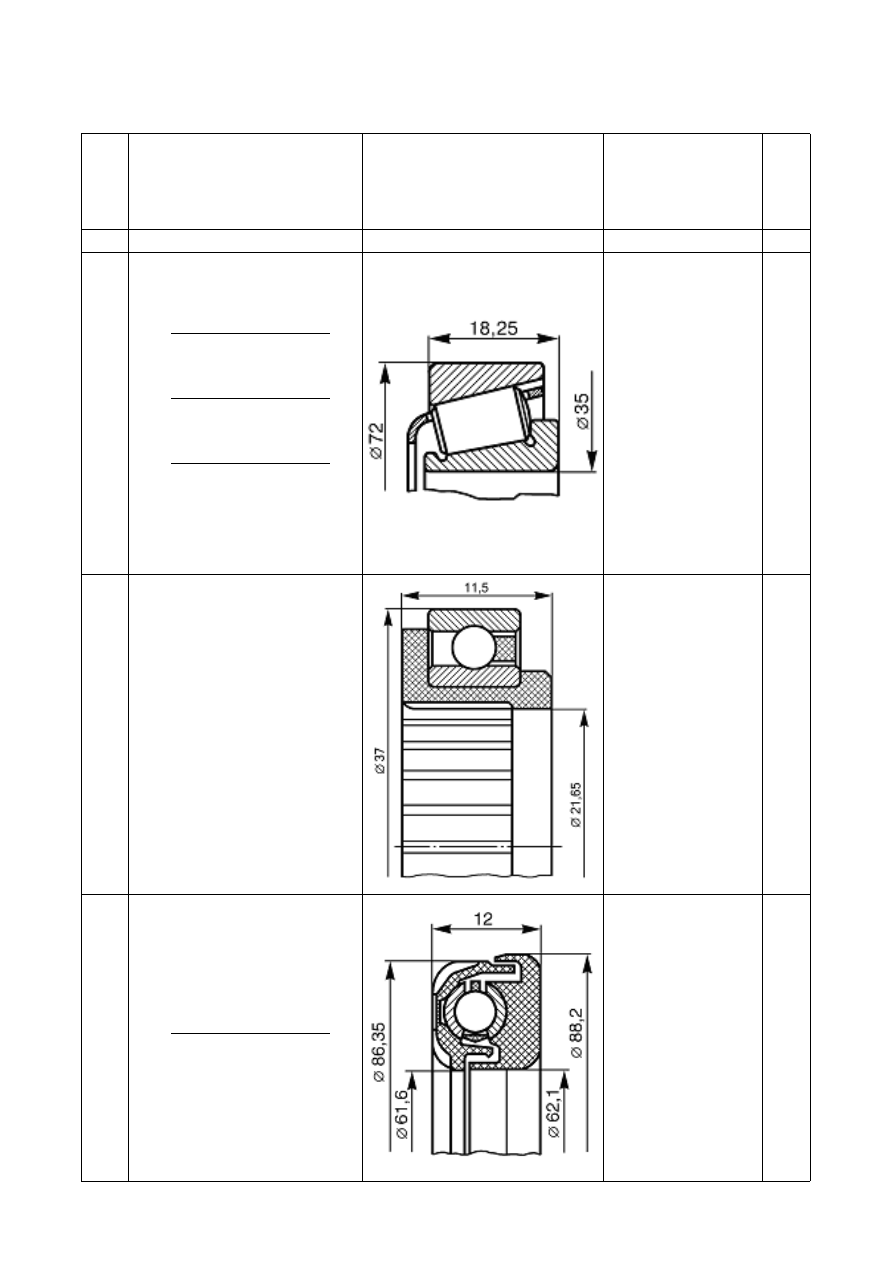

AB1

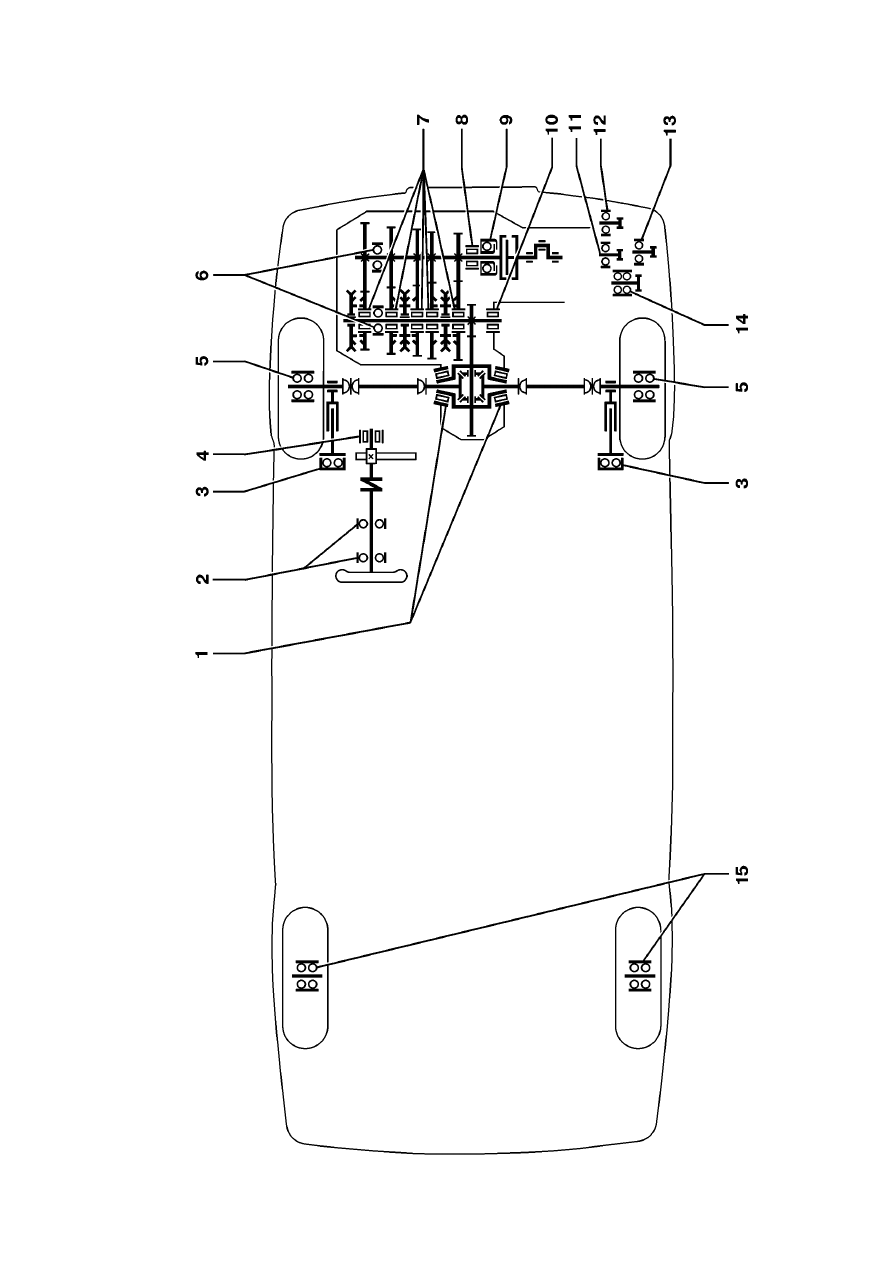

СХЕМА Р

АСПОЛОЖЕНИЯ ПОДШИПНИКОВ КА

ЧЕНИЯ

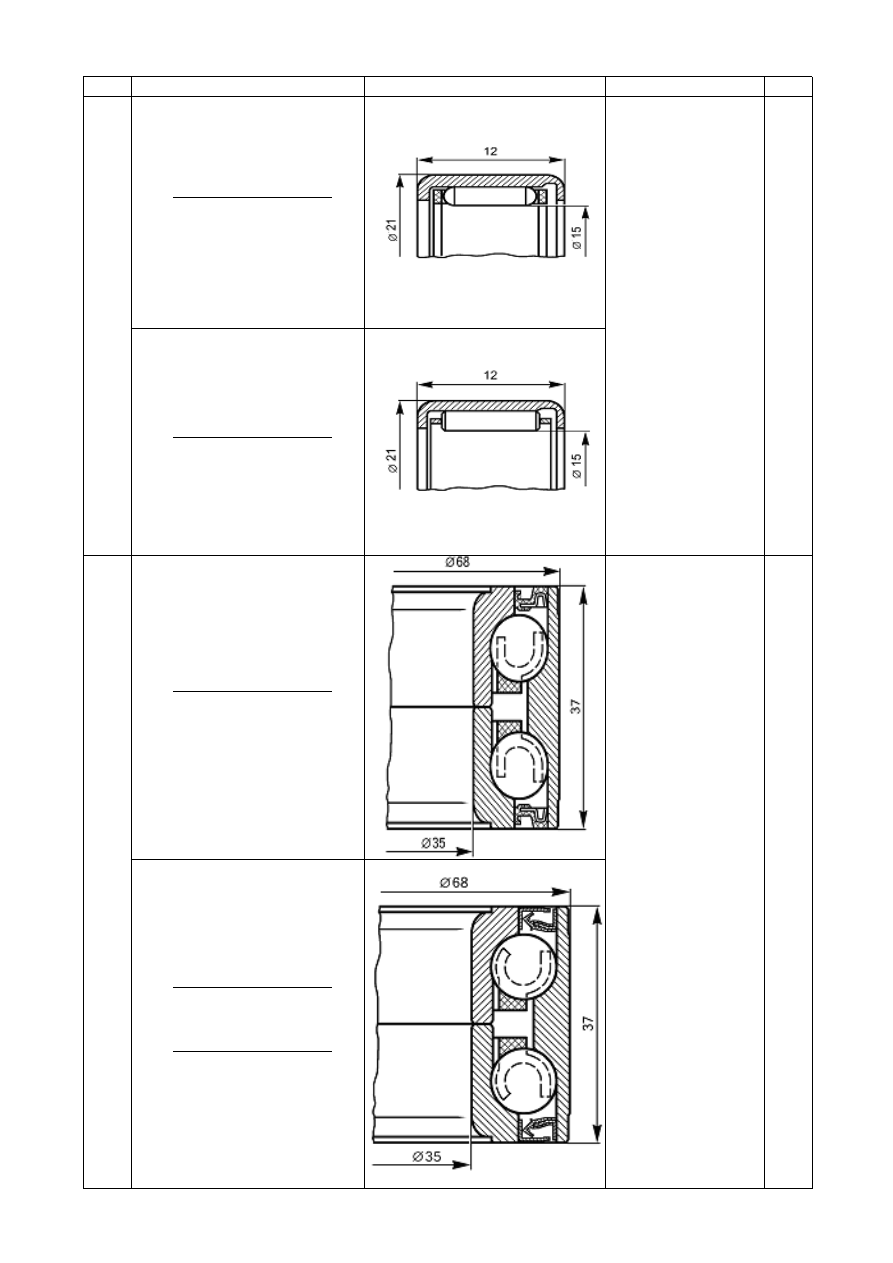

AB2

ПОДШИПНИКИ

№

по

схе

ме

Обозначение

Эскиз

Место

установки на

автомобиле

Кол.

1

2

3

4

5

1

21080230303601

6У7207АЕУ

21080230303602

6У7207АК1

21080230303603

6У7207АК

Коробка

дифференциала

(опора правая и

левая)

2

2

21080340112001

21080340112002

21080340112003

Вал рулевого

управления

2

3

11180290284000

PA 66GF 30

Стойка

передней
подвески

(опора верхняя)

2

AB3

1

2

3

4

5

4

21100340110400

1СК152112Е

Шестерня

рулевого

механизма

1

21100340110401

НК 1512 В

5

11180310302000

6256707А1КЕ12L19

Ступица

переднего

колеса

2

11180310302002

6256707АЕК

11180310302003

6256707ЕК12

AB4

1

2

3

4

5

6

21080170103300

В650305А1Е

21080170103301

650305А2ЕШ1

21080170103302

В650305А1ЕШ1

21080170103303

650305АЕШ1

Валы коробки

передач

(опора задняя)

2

21703170103300

63052RS JEM

21703170103301

6750305АУШ2С17

21073170103302

6750305АЕШ2

AB5

1

2

3

4

5

7

21080170110800

К32х37х27TNRA

21080170110803

464706Е1

Вал вторичный

коробки передач

5

21080170110801

464706Е1

21080170110802

464706Е1

9

11110160118200

6520806КЕ4L20Ш1

Муфта

выключения

сцепления

1
