LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 12

M19

Панель приборов

M190

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

8

+

11180532544500

1

Усилитель

9

+

21010810913700

3

Гайка пружинная

10

+

21140532538800

3

Винт самонарезающий

11

+

00001006100811

6

Гайка М8

12

+

00001000516670

2

Шайба 8 пружинная

13

+

00001002646701

4

Шайба 8

14

00001006044421

2

Болт М8х60

15

+

11180532513400

1

Заглушка правая

15

+

11180532513500

1

Заглушка левая

16

+

00001003838121

4

Болт М8х20 с зубчатым буртиком

17

+

11180532509000

1

Кронштейн поперечины правый

17

+

11180532509100

1

Кронштейн поперечины левый

18

+

00001002598470

4

Шайба 8 стопорная

19

+

11180532601600

1

Коробка для вещей

M20

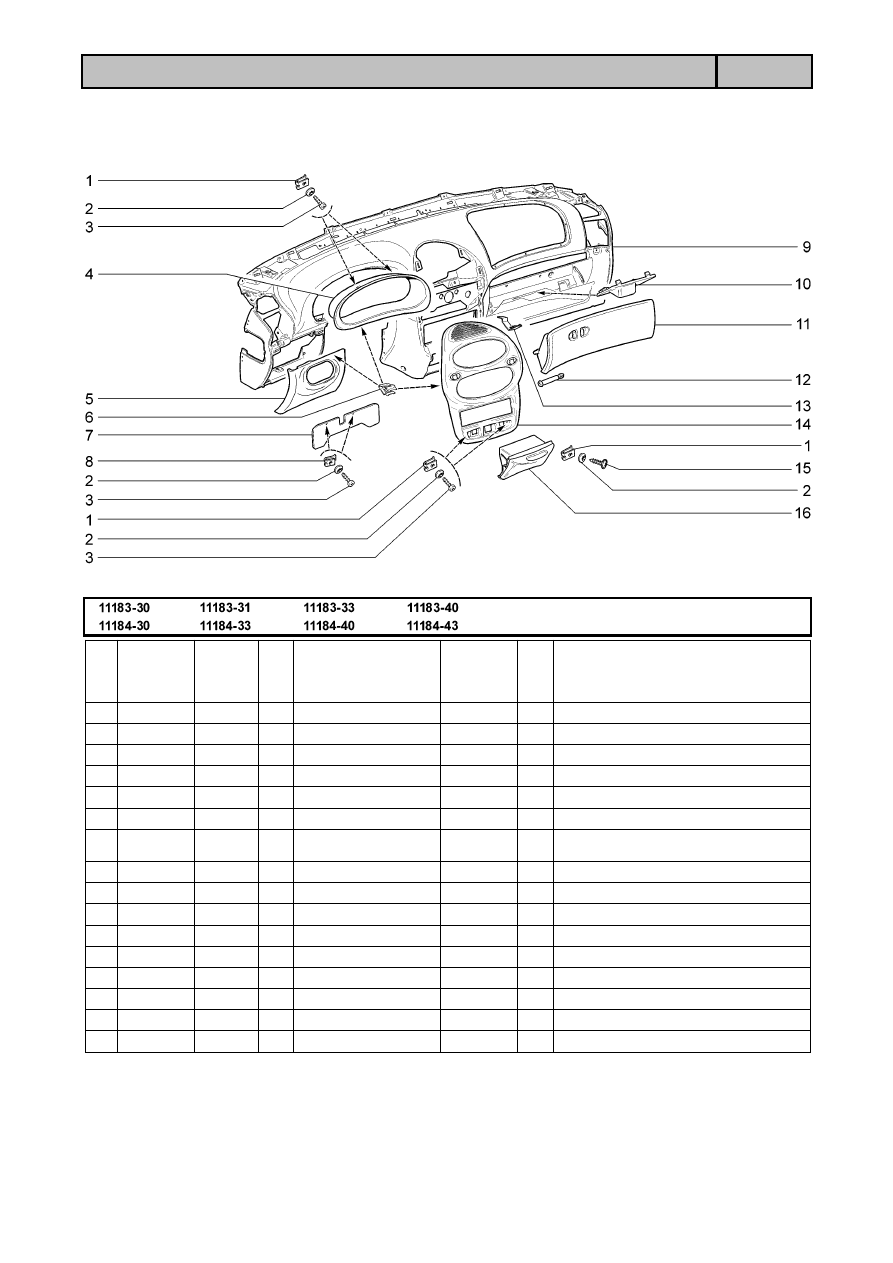

Панель приборов

M191

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21010810913700

8

Гайка пружинная

2

+

00001002599170

10 Шайба 5 стопорная

3

+

00001007671201

6

Винт 4,9х15,9 самонарезающий

4

+

11180532512400

1

Щиток панели приборов

5

+

11180532532200

1

Крышка блока предохранителей

6

+

21230532512800

6

Пружина

7

11180532506700

1

Накладка декоративная панели
приборов

8

+

00001004189776

2

Скоба

9

11180532501200

1

Панель приборов

10

+

11180532512600

1

Облицовка

11

+

11180530301600

1

Крышка вещевого ящика

12

+

21230530303800

2

Ось крышки вещевого ящика

13

+

11180532604601

2

Пружина

14

+

11180532601300

1

Накладка консоли панели приборов

15

+

21140532538800

4

Винт самонарезающий

16

+

11180820301000

1

Пепельница

M21

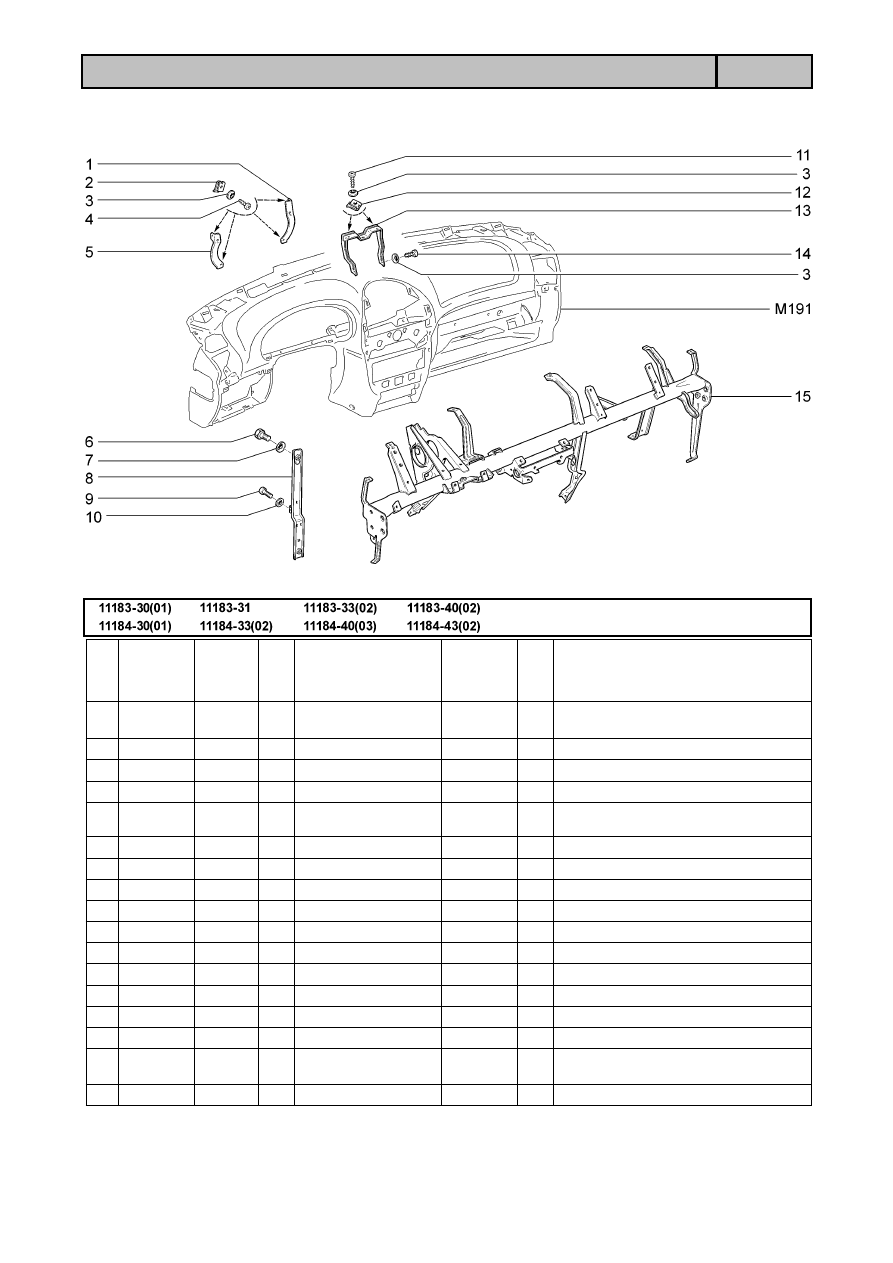

Поперечина и кронштейны панели приборов

M192

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

11180532538000

1

Кронштейн крепления комбинации
приборов правый

2

+

21010810913700

4

Гайка пружинная

3

+

00001002599171

8

Шайба 5 стопорная

4

00001007670101

4

Винт 4,3х12,7 самонарезающий

5

11180532538100

1

Кронштейн крепления комбинации
приборов левый

6

+

00001006043121

2

Болт М8х14

7

+

00001002598470

2

Шайба 8 стопорная

8

11180532541500

1

Стойка поперечины

9

+

00001003276201

1

Винт М6х16

10

+

00001002605370

1

Шайба 6 стопорная

11

+

00001007671201

2

Винт 4,9х15,9 самонарезающий

12

+

00001004189776

2

Скоба

13

+

11180532503200

1

Кронштейн верхний панели приборов

14

+

00001007671101

2

Винт 4,9х12,7 самонарезающий

15

11180532507900

1

Поперечина с кронштейном в сборе

15

11180532507910

(01116)
(03114)

1

Поперечина с кронштейном в сборе

15

11180532507920

(02)(03)

1

Поперечина с кронштейном в сборе

M22

Ящик вещевой

M195

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

00001007670101

5

Винт 4,3х12,7 самонарезающий

2

+

00001002599171

10 Шайба 5 стопорная

3

+

21010810913700

5

Гайка пружинная

4

+

11180530301400

1

Корпус вещевого ящика

5

+

11180530309000

(01)(0210)

1

Полка панели приборов

6

+

11180530309610

(02)

1

Окантовка верхнего вещевого ящика

7

+

11180530302800

1

Облицовка крышки вещевого ящика

8

+

11180530301600

1

Крышка вещевого ящика в сборе

9

+

21080530304400

2

Буфер крышки

10

+

11180530302500

1

Панель внутренняя

11

+

11180530304600

1

Замок правый

12

+

21140530322801

2

Клавиша замка крышки

13

11180530302000

1

Крышка вещевого ящика

14

+

21140532537800

5

Винт самонарезающий

15

+

21100530306200

1

Пружина

16

+

21140530305800

1

Ось замка крышки вещевого ящика

17

+

21140530305600

1

Замок крышки вещевого ящика

M23

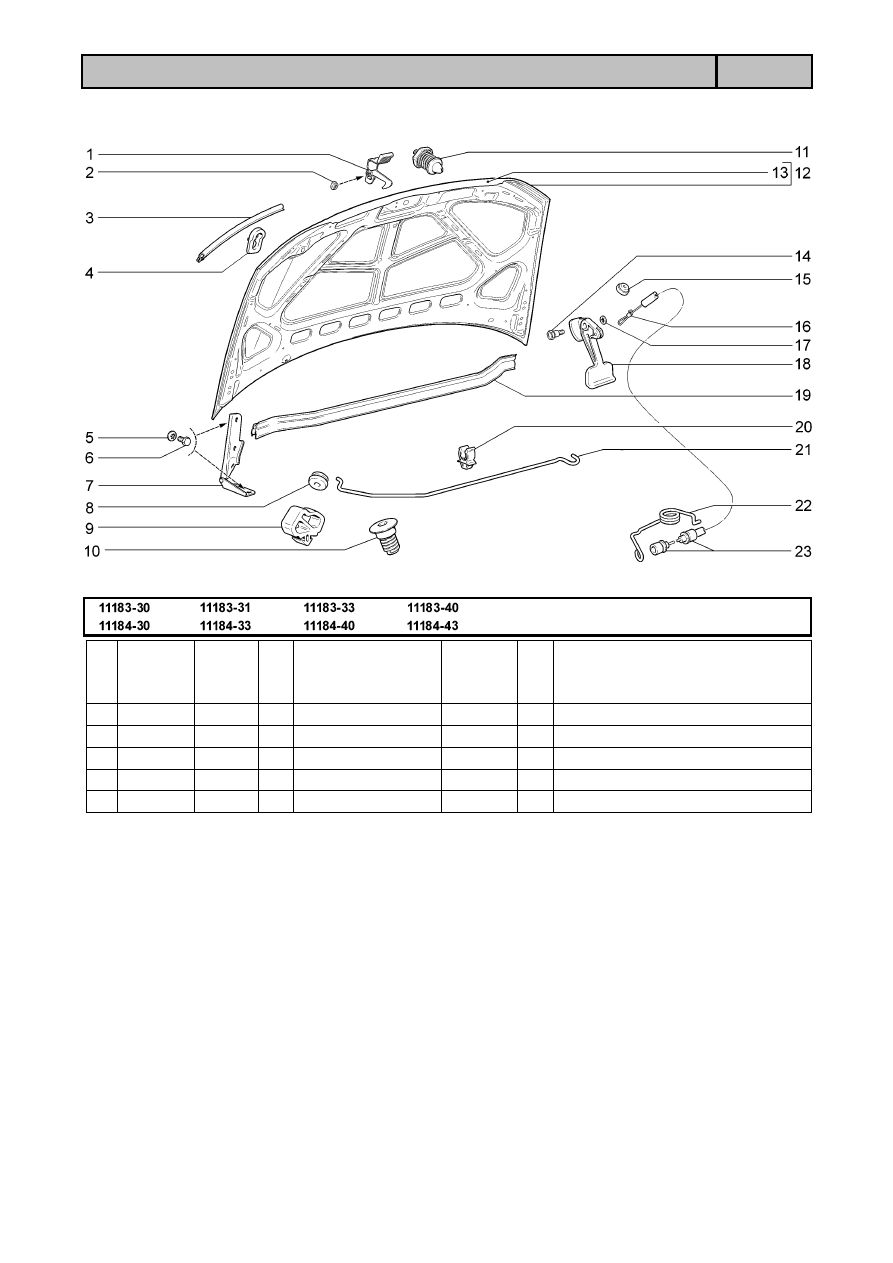

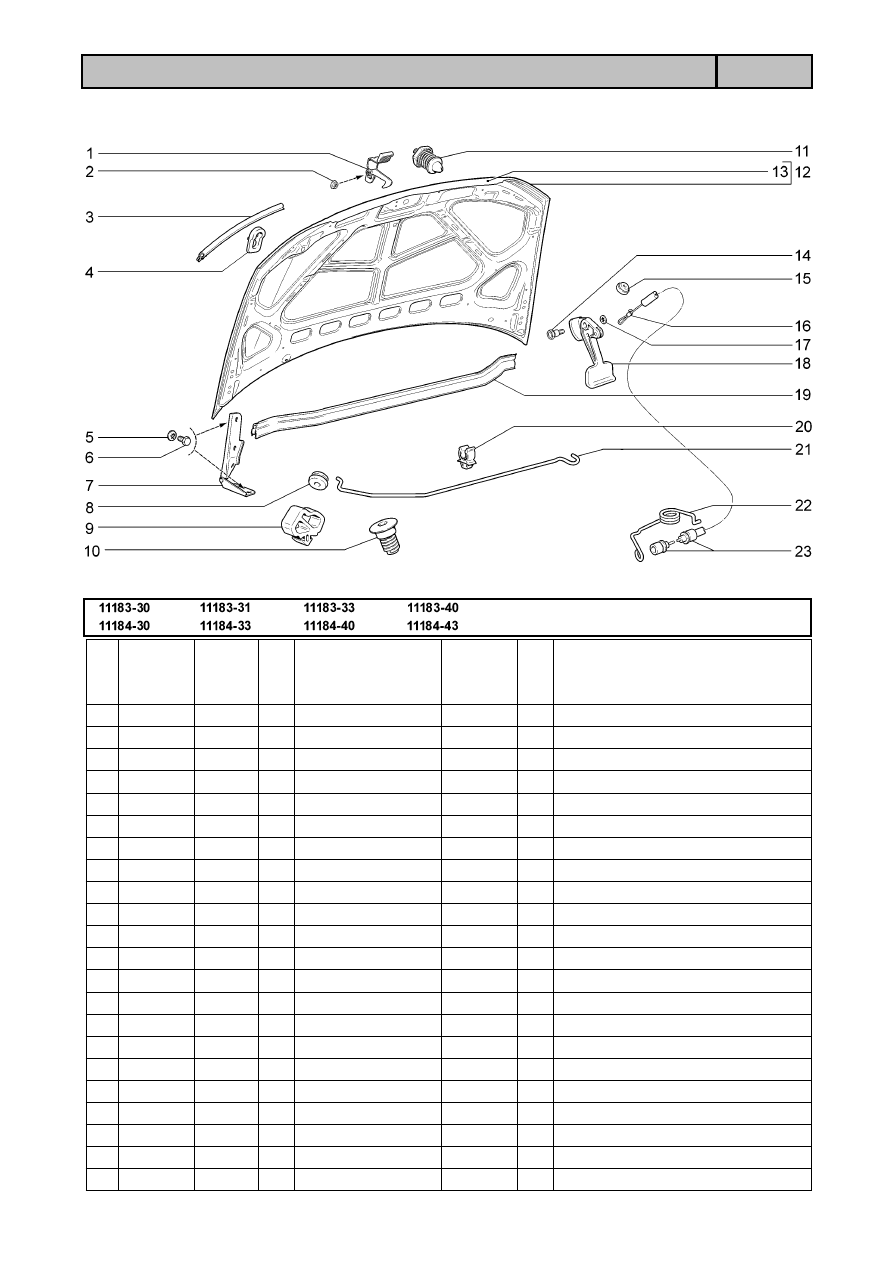

Капот

M200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180840607001

1

Крючок капота

2

+

00001003832101

2

Гайка М6

3

+

11180840220400

2

Уплотнитель капота передний

4

+

11180840712800

1

Прокладка упора капота

5

+

00001002598371

8

Шайба 8 стопорная

6

+

00001006043221

8

Болт М8х16

7

+

11180840701000

1

Петля капота правая

7

+

11180840701100

1

Петля капота левая

8

+

21080840713400  ~

1

Втулка кронштейна упора капота

8

+

21700840713400  ~

1

Втулка кронштейна упора капота

9

+

11180840221600

2

Буфер капота боковой

10

+

21100840221400

2

Буфер капота

11

+

11180840605000  ~

1

Штырь замка капота

11

+

11180840605001  ~

1

Штырь замка капота

12

+

11180840201000

1

Капот

13

+

11180840202400

1

Панель капота наружная

14

+

21080840617601

1

Ось рукоятки

15

+

21010110812400

1

Втулка уплотнительная

16

+

21010840616100

1

Трубка крепления тяги замка капота

17

+

00001002605371

1

Шайба 6 стопорная

18

+

21080840613200

1

Рукоятка привода капота

19

+

11180840220000  ~

1

Уплотнитель капота задний

M24

Капот

M200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

19

+

11180840220002 ~

1

Уплотнитель капота задний

20

+

21230840713800

2

Держатель упора капота

21

+

11180840712200

1

Упор капота

22

+

11180840603400

1

Пружина замка капота

23

+

11180840614000

1

Оболочка тяги замка капота

M25

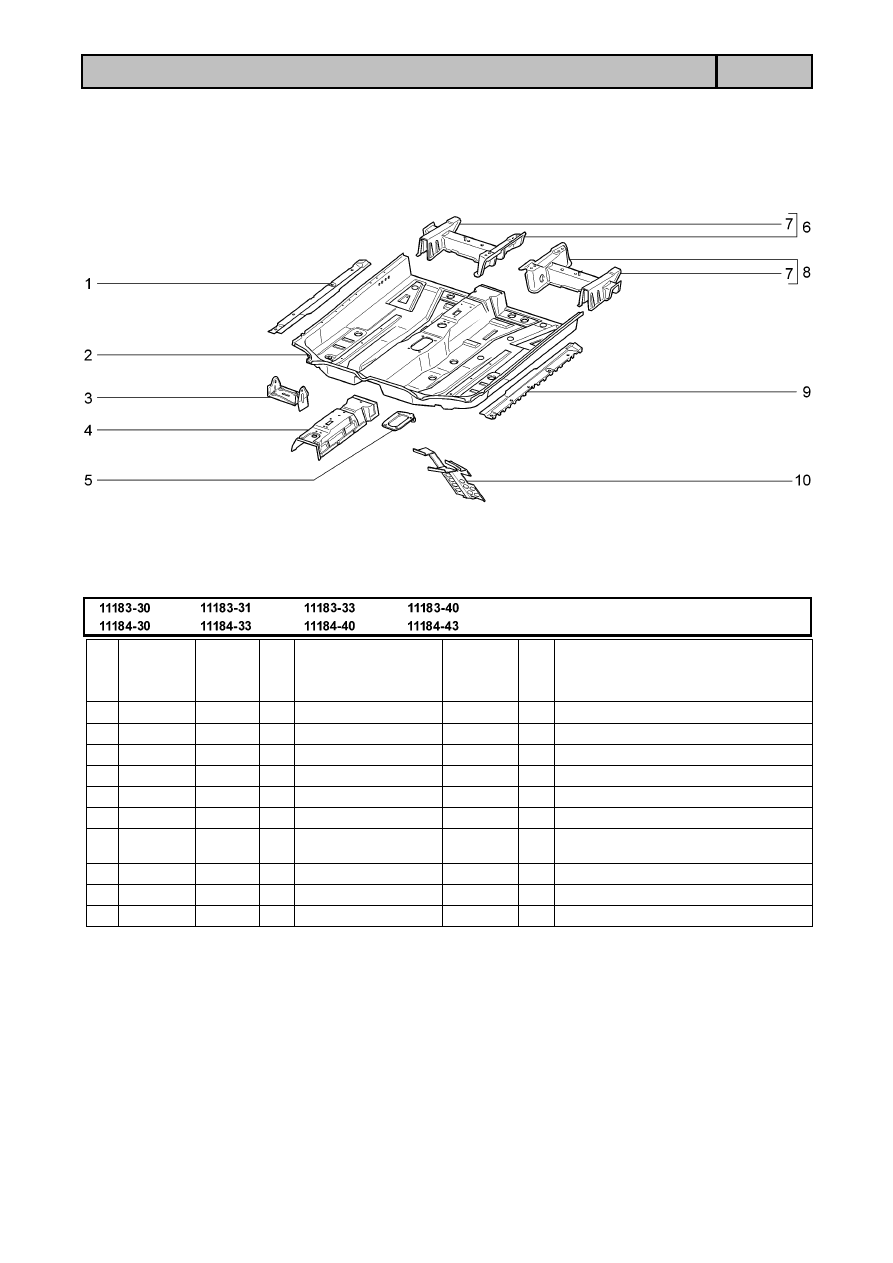

Пол передний

M210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180510106800

1

Соединитель порога правый

2

+

11180510102400

1

Панель пола передняя

3

11180532545000

1

Кронштейн правый

4

+

11180510110800

1

Усилитель рычага ручного тормоза

5

+

11180170333200

1

Усилитель пола

6

+

11180510162000

1

Поперечина пола правая

7

+

11180681003000

2

Кронштейн переднего сиденья
боковой

8

+

11180510162100

1

Поперечина пола левая

9

+

11180510106900

1

Соединитель порога левый

10

+

11180500707500

1

Пластина опорная

M26

Пол задний

M220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100510158400

4

Винт крепления крышки люка
датчика уровня топлива

2

+

00001004189771

4

Скоба

3

+

11180510141000

1

Крышка люка датчика уровня
топлива

4

+

11180510134400

1

Усилитель порога пола правый

5

+

11180510107600

2

Усилитель пола под установку
домкрата

6

+

11180510124000

1

Арка заднего колеса правая

6

+

11180510124100

1

Арка заднего колеса левая

7

+

11180510104000

1

Панель пола задняя

8

+

11180510103400

1

Панель пола средняя

9

+

11180510134500

1

Усилитель порога пола правый

M27

Каркас заднего пола

M230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180510133000

1

Лонжерон пола задний правый в сборе

2

+

11180280605000

1

Проушина буксирная задняя

3

11180510133200

1

Лонжерон пола задний правый

4

+

11180510132000

1

Лонжерон пола средний правый

5

+

11180510128800

1

Соединитель лонжерона и поперечины
правый

6

+

11180510137600

1

Усилитель лонжерона правый

7

+

11180510138600

1

Усилитель №2 лонжерона правый

7

+

11180510138700

1

Усилитель №2 лонжерона левый

8

+

11180510127200

1

Поперечина пола средняя

9

+

11180510132100

1

Лонжерон пола средний левый

10

+

11180510137700

1

Усилитель лонжерона левый

11

+

11180510128900

1

Соединитель лонжерона и поперечины
левый

12

+

11180560108000

1

Панель задка с поперечиной в сборе

13

+

11180510127600

1

Поперечина пола задняя

14

+

11180510133100

1

Лонжерон пола задний левый

M28

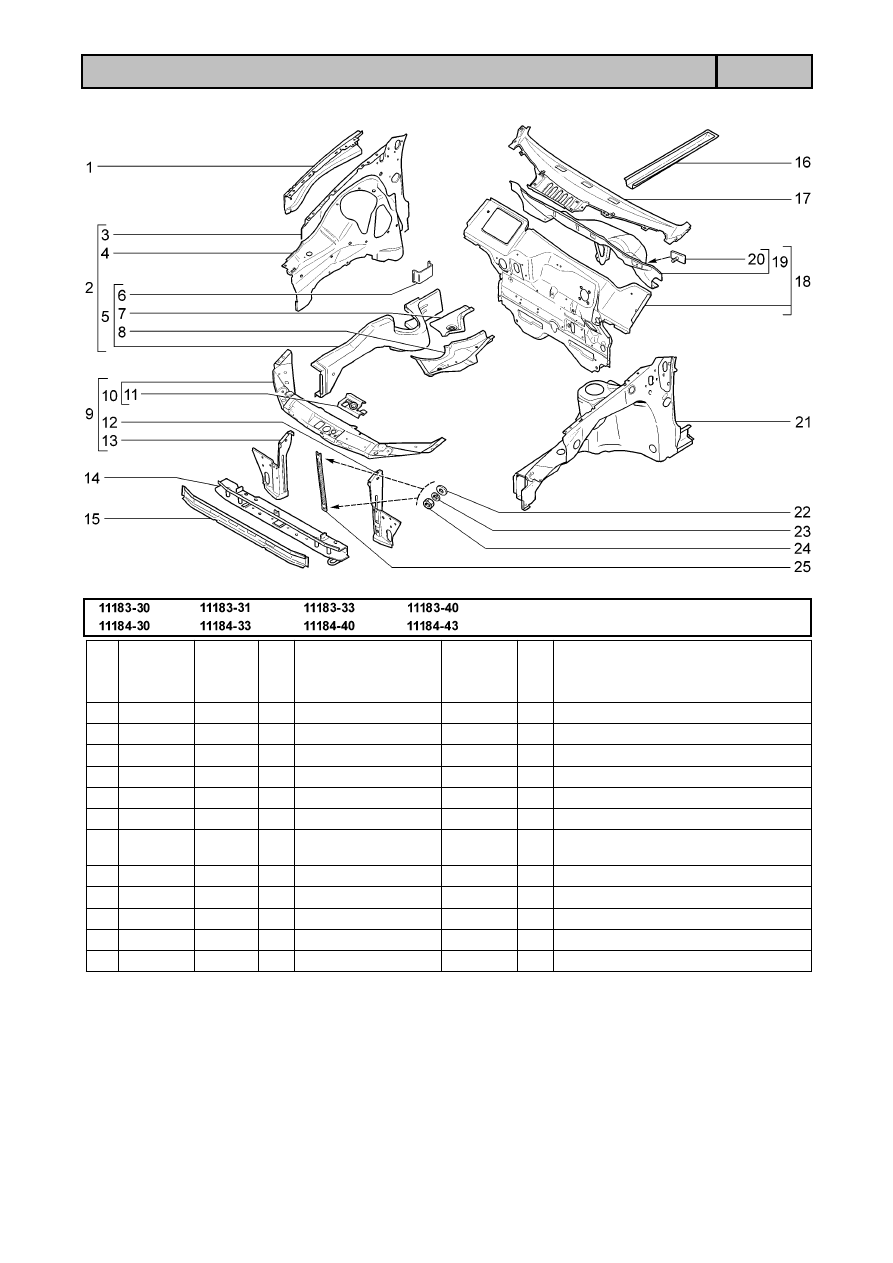

Каркас передка

M240

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180840339400

1

Усилитель брызговика правый

1

+

11180840339500

1

Усилитель брызговика левый

2

+

11180840326000

1

Брызговик правый

3

11180840327200

1

Панель брызговика правая

3

11180840327300

1

Панель брызговика левая

4

+

11180840326400

1

Брызговик переднего крыла правый

4

+

11180840326500

1

Брызговик переднего крыла левый

5

+

11180840328000

1

Лонжерон пола передний правый в
сборе

5

+

11180840328100

1

Лонжерон пола передний левый в
сборе

6

+

11180510107600

2

Усилитель пола под установку
домкрата

7

+

11180510105600

1

Соединитель порога пола передний
правый

7

+

11180510105700

1

Соединитель порога пола передний
левый

8

11180840329600

1

Соединитель лонжерона с полом
правый

8

11180840329700

1

Соединитель лонжерона с полом
левый

9

+

11180840105000

1

Рамка радиатора

10

+

11180840106000

1

Поперечина рамки радиатора верхняя

11

+

11180840602010

1

Корпус замка капота

12

+

11180840129000

1

Стойка рамки радиатора правая

13

+

11180840129100

1

Стойка рамки радиатора левая

M29

Каркас передка

M240

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

14

+

11180840107600

1

Поперечина нижняя

15

+

11180840105200

1

Панель рамки

16

+

11180510130200

2

Лонжерон пола передний

17

+

11180530109000

1

Усилитель щитка передка верхний

18

+

11180530108000

1

Щиток передка в сборе

19

11180530114200

1

Надставка щитка передка

20

+

11180372431500

1

Пластина крепления провода корпуса
двигателя

21

+

11180840326100

1

Брызговик левый

22

+

00001000519601

2

Шайба 8

23

+

00001000516670

2

Шайба 8 пружинная

24

+

00001006100811

2

Гайка М8

25

+

11180840110200

1

Распорка рамки радиатора

M30

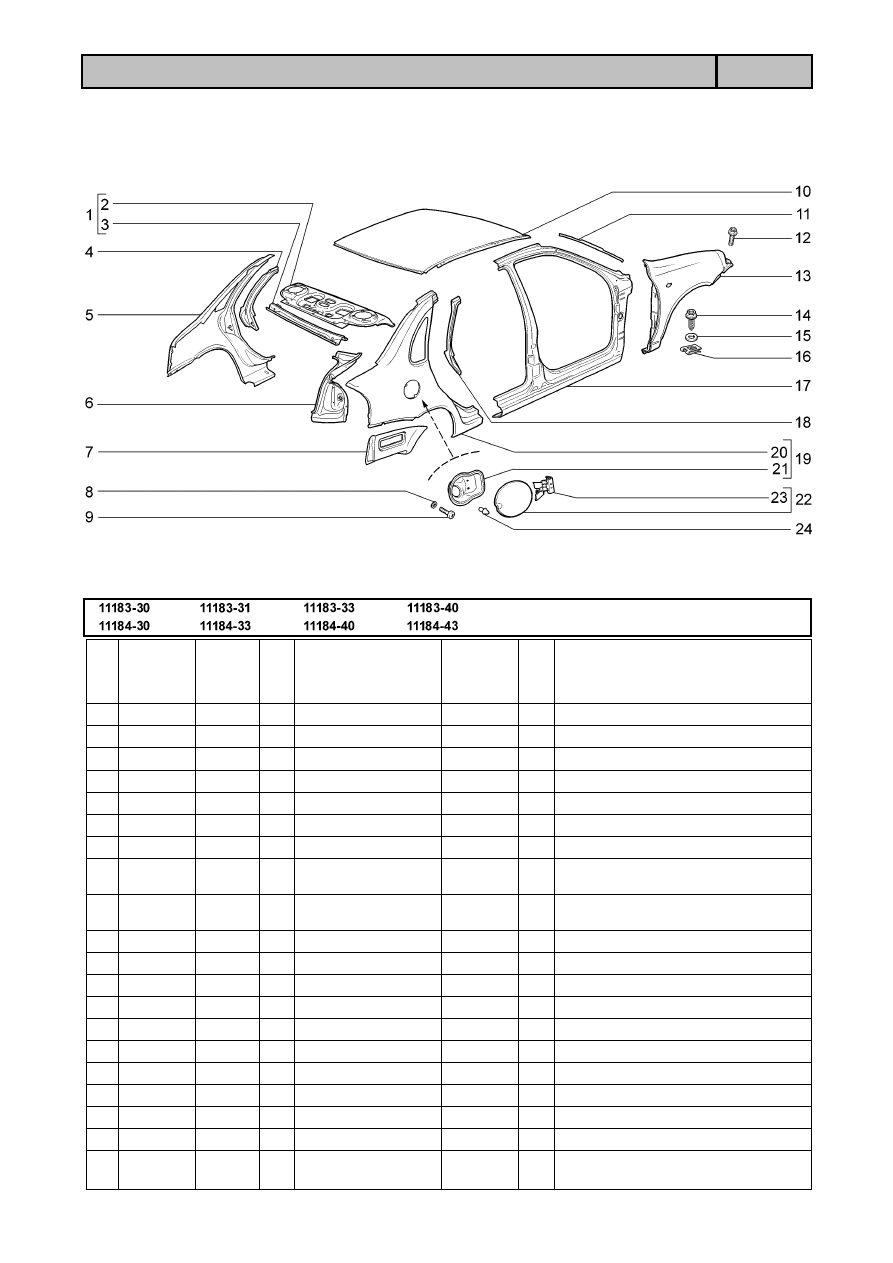

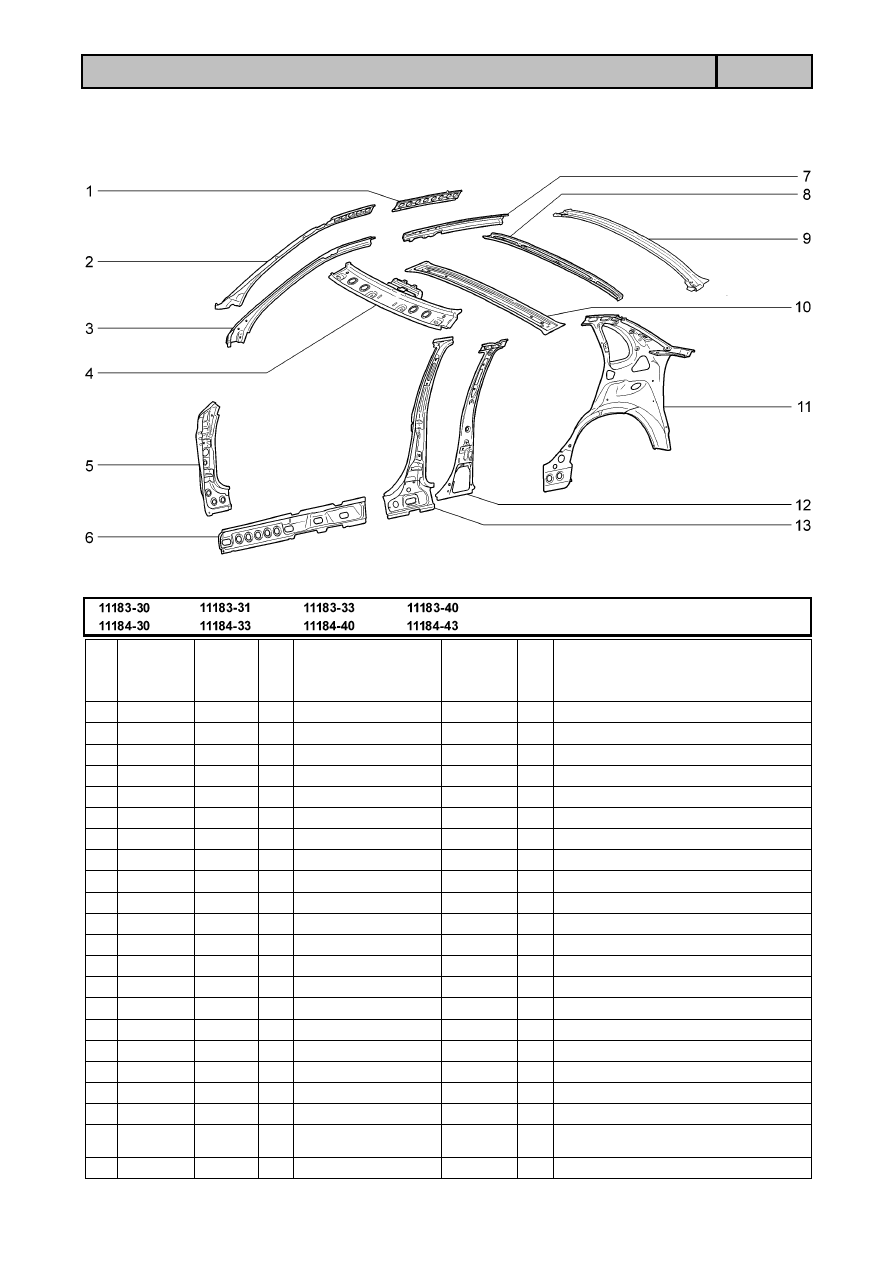

Каркас боковины и задка

M250

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180540108600

1

Накладка боковины верхняя правая

1

+

11180540108700

1

Накладка боковины верхняя левая

2

+

11180540132800

1

Накладка ветровой стойки правая

2

+

11180540132900

1

Накладка ветровой стойки левая

3

+

11180540133000

1

Усилитель правый

3

+

11180540133100

1

Усилитель левый

4

+

11180570107200

1

Балка крыши

5

+

11180540112000

1

Усилитель стойки правый

5

+

11180540112100

1

Усилитель стойки левый

6

+

11180540110200

1

Накладка боковины нижняя правая

6

+

11180540110300

1

Накладка боковины нижняя левая

7

+

11180540106600

1

Надставка боковины правая

7

+

11180540106700

1

Надставка боковины левая

8

+

11180570110000

1

Усилитель крыши в сборе

9

+

11180570112400

1

Балка крыши задняя

10

+

11180570105000

1

Поперечина крыши в сборе

11

+

11180540109000

1

Панель боковая правая

11

+

11180540109100

1

Панель боковая левая

12

+

11180540116600

1

Накладка центральной стойки правая

12

+

11180540116700

1

Накладка центральной стойки левая

13

+

11180540115000

1

Усилитель центральной стойки
правый

13

+

11180540115100

1

Усилитель центральной стойки левый

M31

Панели кузова

M260

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180560126400

1

Полка задка в сборе

2

11180560126600

1

Панель полки задка

3

11180560125200

1

Поперечина рамы заднего окна

4

+

11180840407500

1

Усилитель заднего крыла левый

5

+

11180840401500

1

Крыло заднее левое

6

+

11180840405000

1

Желобок заднего крыла правый

6

+

11180840405100

1

Желобок заднего крыла левый

7

+

11180840406600

1

Соединитель занего крыла и пола
правый

7

+

11180840406700

1

Соединитель занего крыла и пола
левый

8

+

00001002599071

2

Шайба 6 стопорная

9

+

00001003276001

2

Винт М6х12

10

+

11180570101200

1

Панель крыши

11

+

11180540120400

1

Желобок боковины правый

11

+

11180540120500

1

Желобок боковины левый

12

+

00001003836421

4

Болт М6х16

13

+

11180840301000

1

Крыло переднее правое в сборе

13

+

11180840301100

1

Крыло переднее левое в сборе

14

+

21080840306600

10 Винт крепления переднего крыла

15

+

00001002646701

10 Шайба 8

16

+

21080840306800

10

Гайка фланцевая крепления
переднего крыла

M32

Панели кузова

M260

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

17

+

11180540106000

1

Боковина правая

17

+

11180540106100

1

Боковина левая

18

+

11180840407400

1

Усилитель заднего крыла правый

19

+

11180840401000

1

Крыло заднее правое в сборе

20

11180840401400

1

Крыло заднее правое

21

11180840410000

1

Рамка люка наливной горловины

22

+

11180841301000

1

Крышка люка наливной горловины

23

+

11180841303000

1

Петля люка наливной горловины

24

+

21010840416000

1

Буфер

M33

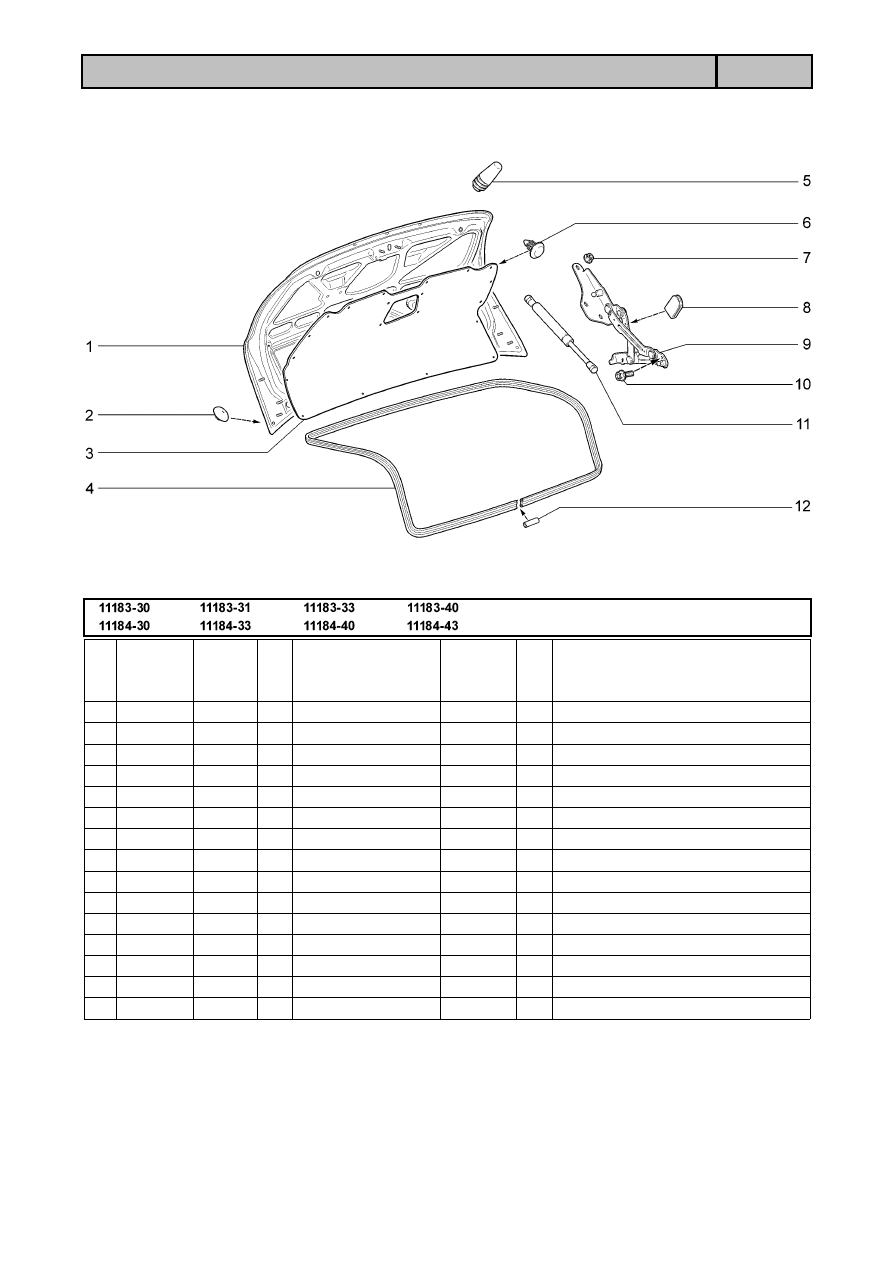

Крышка багажника

M280

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180560401000

1

Крышка багажника

2

+

21100500709100

2

Заглушка

3

+

11180560801400

1

Обивка крышки багажника

4

+

11180560404000

1

Уплотнитель

5

+

11180560406410

2

Буфер крышки багажника

6

+

21080630201500

16 Кнопка

7

+

00001003832101

6

Гайка М6 с зубчатым буртиком

8

+

11180560516500

4

Буфер петли

9

+

11180560501000

1

Петля крышки багажника правая

9

+

11180560501100

1

Петля крышки багажника левая

10

+

21080630134600

4

Болт М6х12

11

+

11180823101500 ~

2

Упор газовый крышки багажника

11

+

11180823101501 ~

2

Упор газовый крышки багажника

11

+

11180823101502 ~

2

Упор газовый крышки багажника

12

+

21100610703210

1

Трубка соединительная

M34

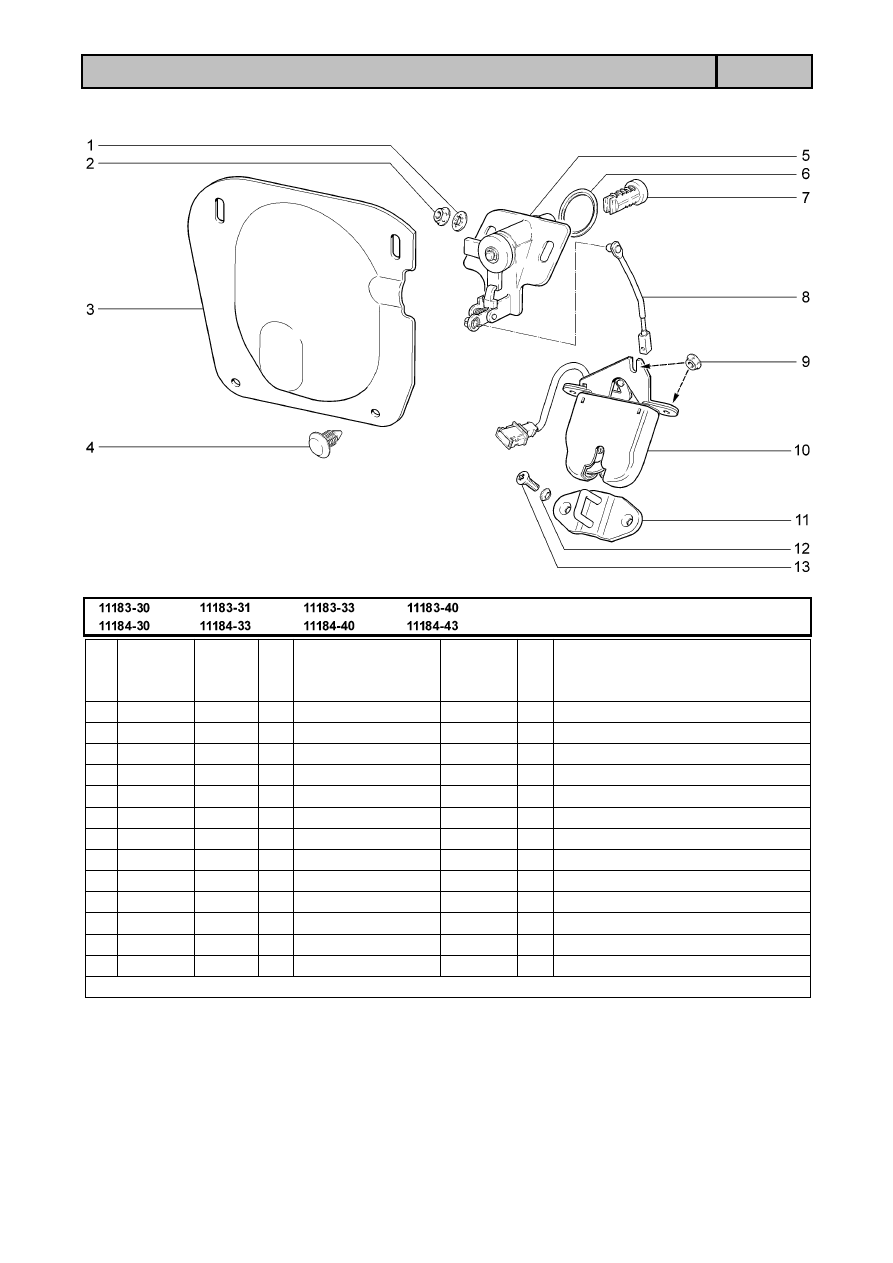

Замок крышки багажника

M290

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

00001002598271

2

Шайба 6 стопорная

2

+

00001003831801

2

Гайка М5 с зубчатым буртиком

3

+

11180560605810

1

Облицовка замка крышки багажника

4

+

21080630201500

4

Кнопка

5

+

11190630507000

1

Привод замка

6

+

11180560607500

1

Прокладка привода замка

7

+

21230610542000 *

1

Цилиндр замка

8

+

11180560605420

1

Тяга привода замка

9

+

00001003832101

3

Гайка М6 с зубчатым буртиком

10

+

11180560601010

1

Замок крышки багажника

11

+

11180560606420

1

Фиксатор замка

12

+

00001002606970

2

Шайба 6 стопорная

13

+

00001003313001

2

Винт М6х16

*  входит в 11180610500610
