LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 7

D2

Колонка рулевая

D101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180340306500

1

Кожух облицовочный верхний

2

11186340317200

1

Кронштейн промежуточный

3

+

00001003838121

3

Болт М8х20 с зубчатым буртиком

4

+

11186345000802 ~

1

Усилитель электромеханический с
кронштейнами в сборе

5

+

11186345000800 ~

1

Усилитель электромеханический с
кронштейнами в сборе

6

+

21230340113800

1

Болт крепления накидной вилки

7

+

21230340108500

1

Шарнир карданный

8

+

11186342209200

1

Вал карданный с шарниром

9

+

00001006100821

3

Гайка М8

10

+

00001000516670

3

Шайба 8 пружинная

11

+

00001006042631

2

Болт М8х35

12

+

21100340213600

1

Гайка

13

+

11190340201200 ~

(01)

(02110)

1

Колесо рулевое с включателем
сигнала

13

+

11190340201201 ~

(01)

(02110)

1

Колесо рулевое с включателем
сигнала

14

+

00001003832201

4

Гайка М8 с зубчатым буртиком

15

+

21100340320400

1

Кольцо уплотнительное

16

+

00001007670107

2

Винт 4,3х12,7 самонарезающий

17

+

11180340307200

1

Кожух облицовочный нижний

18

+

00001003311201

2

Винт М5х20

19

+

00001000519301

3

Шайба 5

20

+

21140532538800

3

Винт самонарезающий

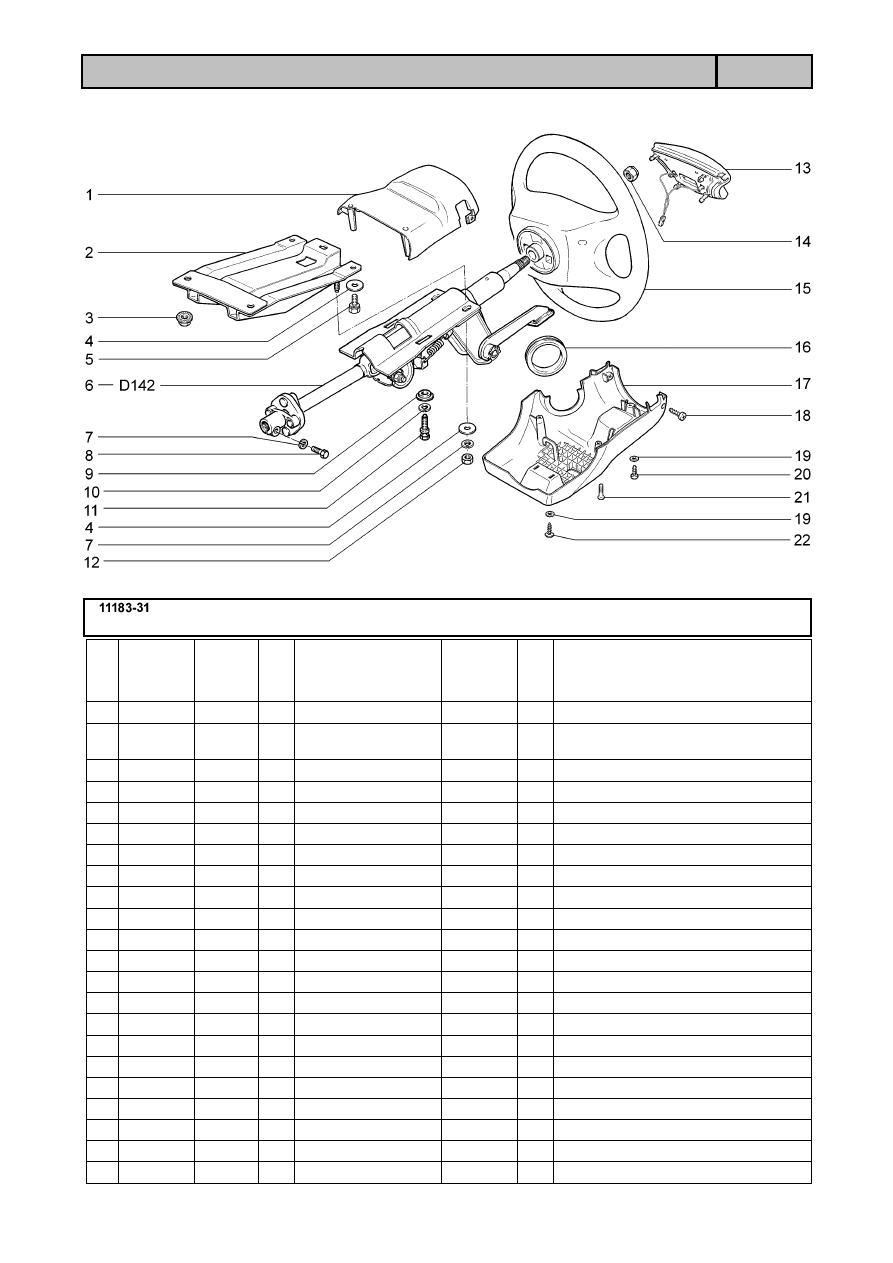

D3

Колонка рулевая

D102

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180340306500

1

Кожух облицовочный верхний

2

11180340316800

1

Кронштейн опорный рулевого
управления

3

+

00001003832201

2

Гайка М8 с зубчатым буртиком

4

+

00001002646701

5

Шайба 8

5

+

00001003825821

3

Болт М8х20 с пружинной шайбой

6

+

11180340110000

1

Вал рулевого управления в сборе

7

+

00001000516670

3

Шайба 8 пружинная

8

+

00001006043621

1

Болт М8х25

9

+

21100340304400

2

Пластина фиксирующая

10

+

00001000516470

2

Шайба 6 пружинная

11

+

21100370432400

2

Болт М6 с отрывной головкой

12

+

00001006100811

2

Гайка М8

13

+

11183340205000

1

Включатель сигнала

14

+

21100340213600

1

Гайка

15

+

11183340201801

1

Колесо рулевое

16

+

21100340320400

1

Кольцо уплотнительное

17

+

11180340307200

1

Кожух облицовочный нижний

18

+

00001007670101

2

“Винт 4,3х12,7 самонарезающий”

19

+

00001000519301

3

Шайба 5

20

+

00001007671001

1

“Винт 4,9х9,5 самонарезающий”

21

+

00001003311201

2

Винт М5х20

22

+

21140532538800

2

Винт самонарезающий

D4

Механизм рулевой

D110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100340308000

1

Опора правая

2

+

21080340302010

2

Скоба

3

+

00001006104111

4

Гайка М8 самоконтрящаяся

4

+

00001000519601

4

Шайба 8

5

+

11180340308600

1

Кожух защитный

6

+

00001000519401

3

Шайба 6

7

+

00001002574211

3

Гайка М6 самоконтрящаяся

8

+

21100340116512  ~

1

Уплотнитель рулевого механизма

9

+

21100340116510  ~

1

Уплотнитель рулевого механизма

9

+

21100340116511  ~

1

Уплотнитель рулевого механизма

10

+

11183340001001 ~ !!

1

Механизм рулевой с тягами в сборе

11

+

11180340308200 !!

1

Опора левая

12

+

21100340308200 !

1

Опора левая

13

+

11183340001000 ~ !

1

Механизм рулевой с тягами в сборе

11183340001000  !  21100340308200

11183340001001  !!  11180340308200

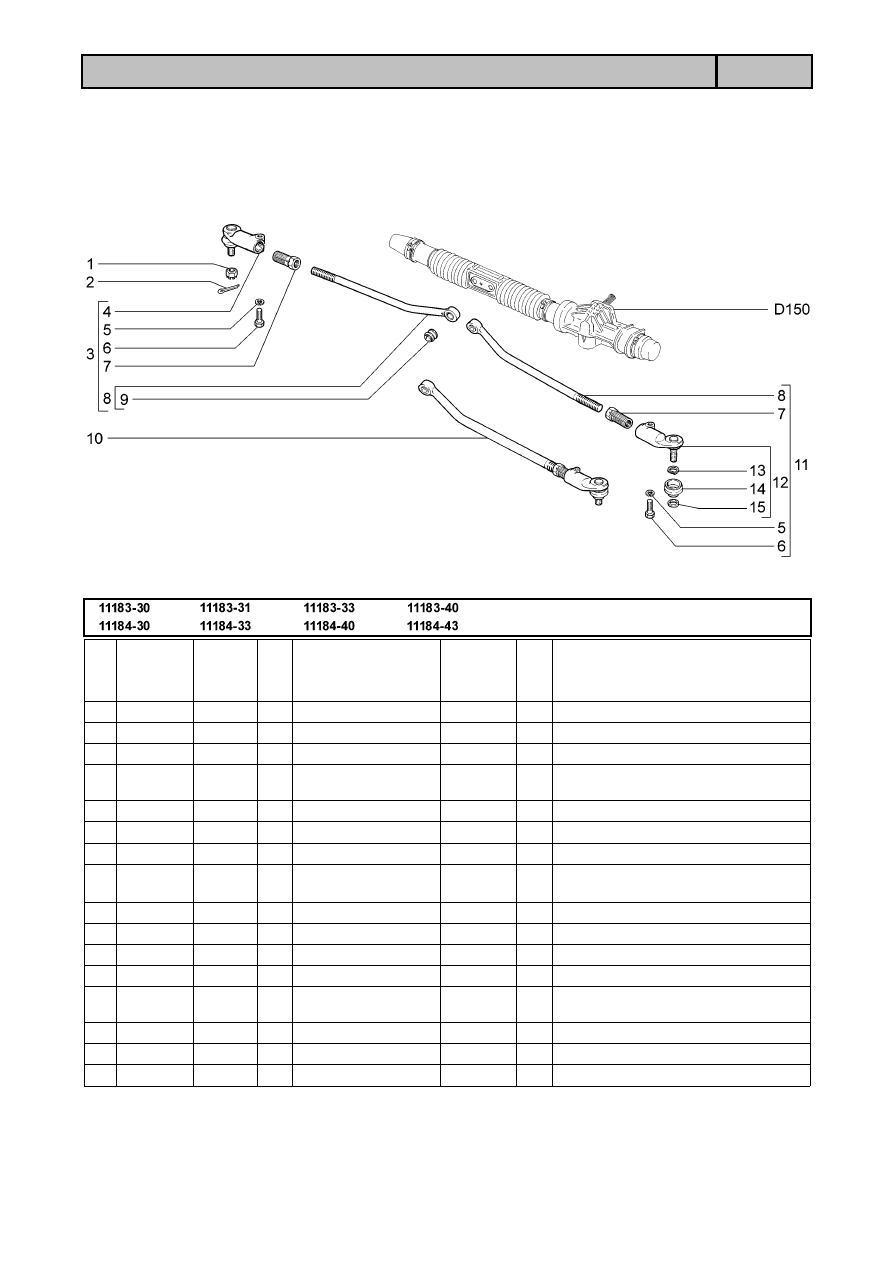

D5

Привод рулевой

D120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21080341407800

2

Гайка шарового пальца

2

+

00001000734601

2

Шплинт 3х30

3

+

11180341405200 ~

1

Тяга рулевой трапеции правая в сборе

4

11180341405600

1

Наконечник наружный тяги правый в
сборе

5

+

00001000516870

2

Шайба 10 пружинная

6

+

00001005970921

2

“Болт М10х1,25х35”

7

11180341405400

2

Тяга рулевой трапеции

8

+

11180341405800

2

Наконечник внутренний тяги с
шарниром

9

+

21100341407000

2

Шарнир внутренний

10

+

11180341405202 ~

1

Тяга рулевой трапеции правая в сборе

10

+

11180341405302 ~

1

Тяга рулевой трапеции левая в сборе

11

+

11180341405300 ~

1

Тяга рулевой трапеции левая в сборе

12

11180341405700

1

Наконечник наружный тяги левый в
сборе

13

+

21080341407600

2

Кольцо пружинное

14

+

21080341407700

2

Колпачок защитный

15

+

21080341407500

2

Кольцо уплотнительное

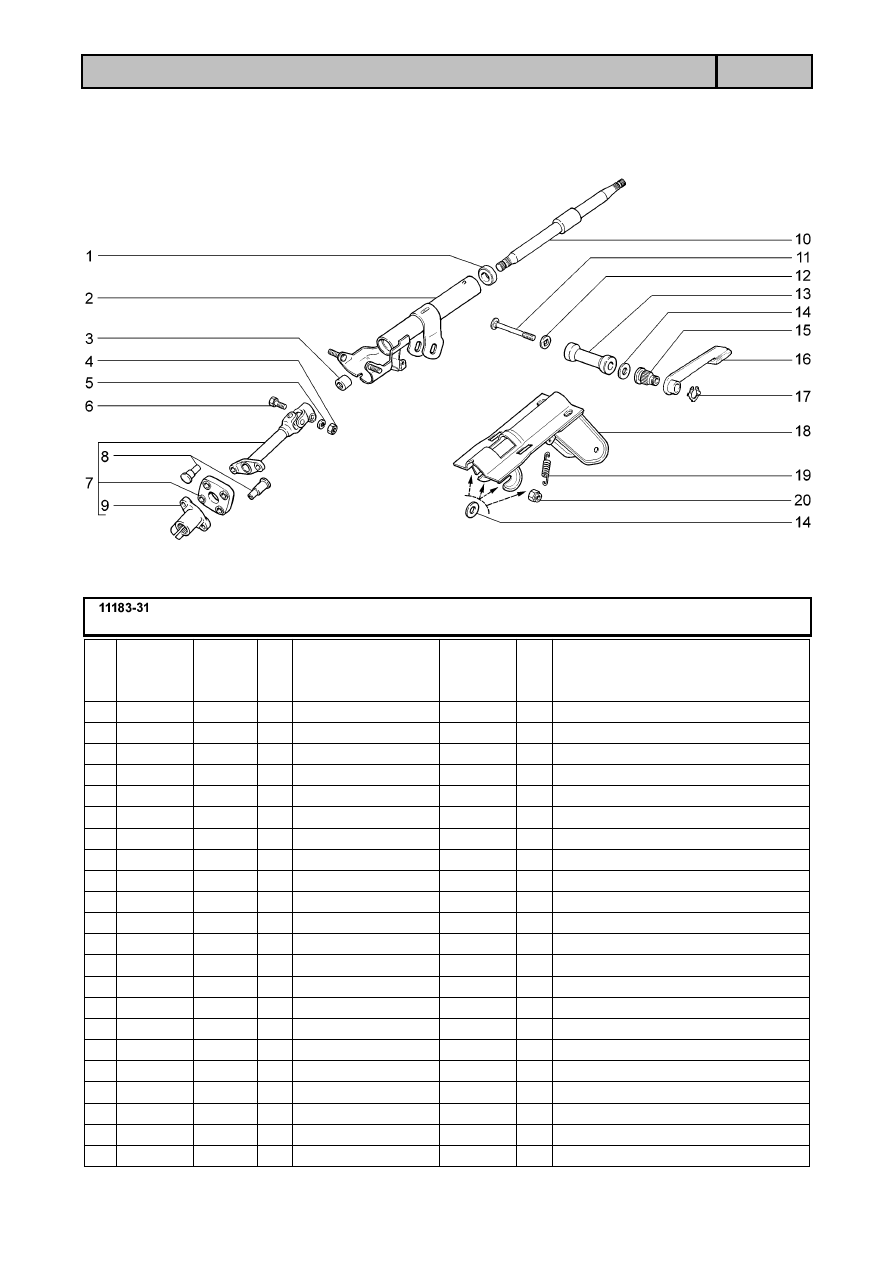

D6

Вал рулевого управления

D142

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21080340112001 ~

2

Подшипник в сборе

1

+

21080340112002 ~

2

Подшипник в сборе

1

+

21080340112003 ~

2

Подшипник в сборе

2

11180340316000

1

Труба кронштейна

3

21100340113400

1

Кольцо установочное

4

+

00001006100821

1

Гайка М8

5

+

00001000516670

1

Шайба 8 пружинная

6

+

00001006042631

1

Болт М8х35

7

+

21100340109210

1

Вал промежуточный

8

+

21080340124130

4

Заклепка

9

+

21080340123930

1

Фланец муфты нижний

10

+

11180340116000

1

Вал рулевого управления

11

+

21100340318500

1

Болт стяжной

12

21100340318200

1

Шайба упорная

13

21100340318300

1

Втулка стяжного болта

14

+

00001002646701

5

Шайба 8

15

+

21100340306200

1

Втулка регулировки

16

21140340304100

1

Рычаг регулировки

17

+

21100340318800

1

Кольцо стопорное

18

21230340300900

1

Кронштейн рулевого управления

19

21100340306100

2

Пружина

20

+

00001006104111

2

Гайка М8 самоконтрящаяся

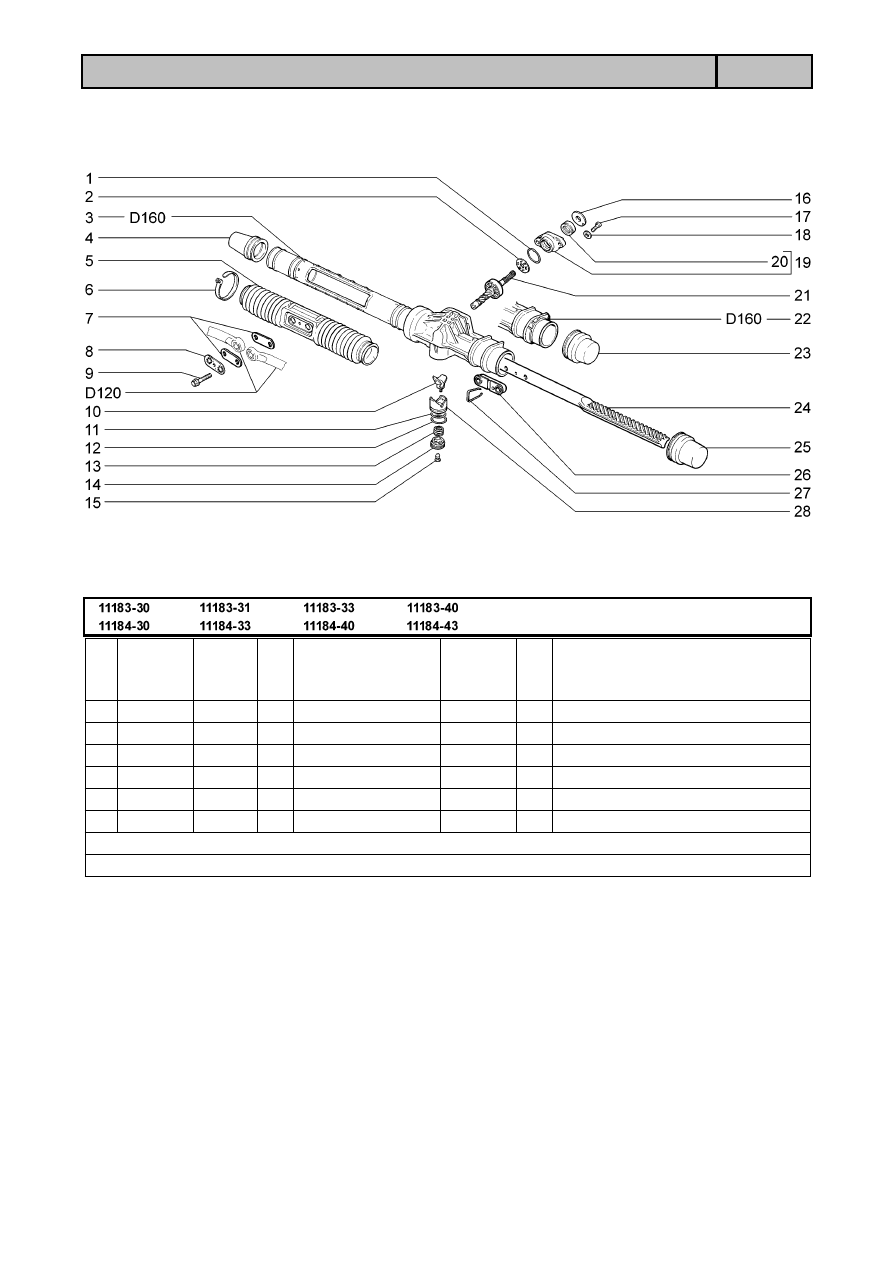

D7

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100340130200

1

Кольцо уплотнительное

2

+

21100340111600

1

Сепаратор в сборе

3

+

21100340101000 *

1

Картер рулевого механизма в сборе

4

+

21100340122500 ~

1

Колпак защитный правый

4

+

21100340122501 ~

1

Колпак защитный правый

5

+

21100340122400

1

Чехол рейки

6

+

21080340122800

4

Хомут

7

21100340126900

2

Пластина

8

+

21100340108900

1

Пластина стопорная

9

+

21100340106610

2

Болт тяг рулевой трапеции

10

+

21100340107000

1

Вкладыш упора

11

+

21100340102600

1

Кольцо уплотнительное

12

+

21100340107500

1

Кольцо уплотнительное

13

+

21100340105300

1

Пружина упора

14

+

21100340105700

1

Гайка упора

15

+

21100340127600

1

Заглушка гайки

16

+

21100340103600

1

Пыльник шестерни

17

+

21100340101800

2

Болт

18

+

21100340130400

2

Шайба

19

+

21100340104400

1

Крышка картера

20

+

21100340102400

1

Cальник шестерни

21

+

21100340102500

1

Шестерня в сборе

22

+

11183340101000 **

1

Картер рулевого механизма в сборе

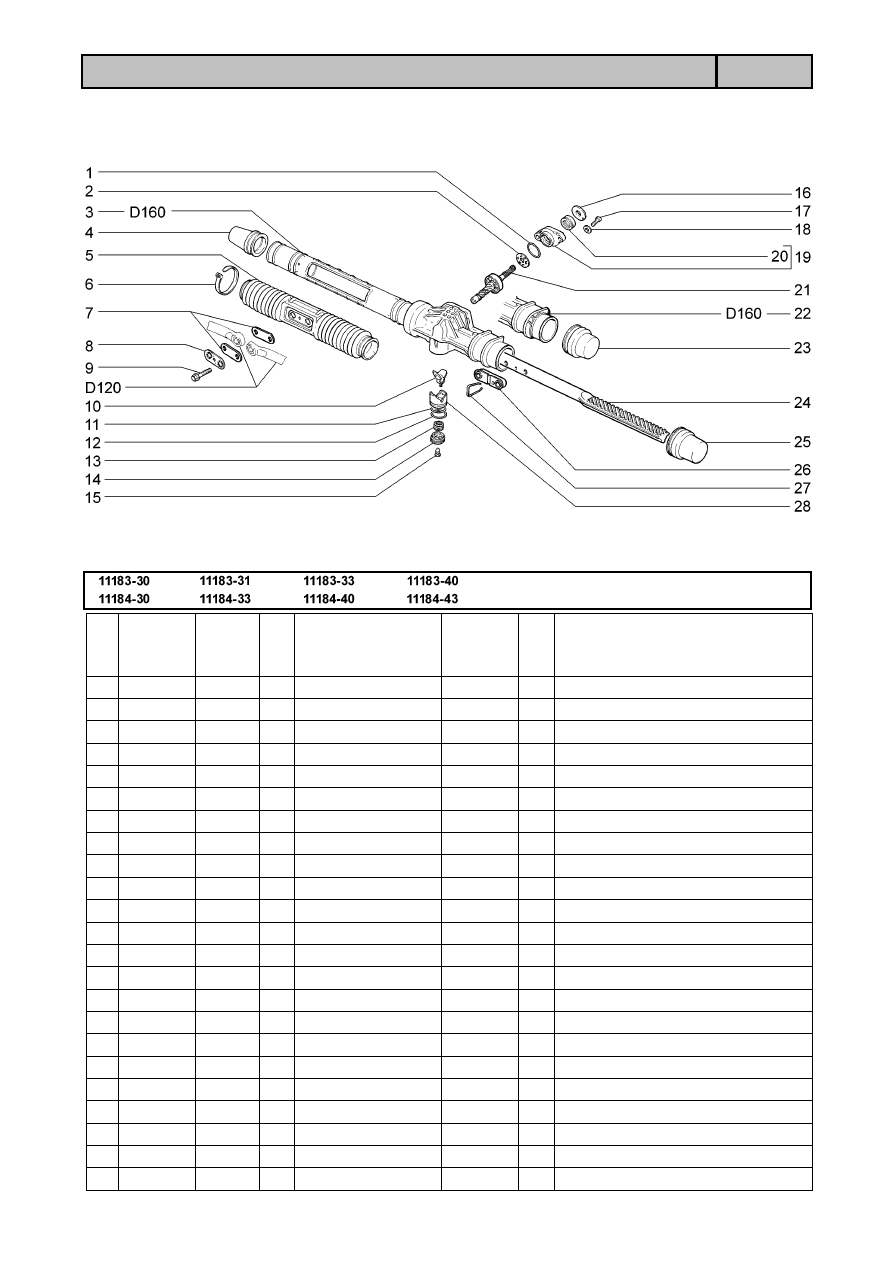

D8

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

23

+

11183340122300 **

1

Колпак защитный левый

24

+

21100340106800

1

Рейка рулевого механизма

25

+

21100340122300 *

1

Колпак защитный левый

26

+

11183340128400

1

Опора тяг рулевой трапеции

27

+

21100340128600

1

Скоба опоры тяг

28

+

21100340107100

1

Упор рейки

*  входит в состав 11183340001000 (D110)

**  входит в состав 11183340001001 (D110)

D9

Картер рулевого механизма

D160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100340102200

1

Втулка рейки

2

+

21100340102000

2

Кольцо

3

+

21100340101600

1

Труба картера

4

+

21100340126800

1

Гайка трубы

5

+

21100340127000

1

Кольцо стопорное

6

+

21100340104800

1

Шайба стопорная

7

+

21100340127400

1

Пластина опорная

8

+

21100340127200

1

Корпус

9

+

21100340110400 ~

1

Подшипник нижний

9

+

21100340110401 ~

1

Подшипник нижний

10

+

21100340101500 *

1

Картер рулевого механизма

11

+

11183340101500  **

1

Картер рулевого механизма

*  входит в состав 21100340101000 (D150)

**  входит в состав 11183340101000 (D150)

Элементы передней подвески

D200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001003276401

2

Винт М6х20

2

+

00001002605371

2

Шайба 6 стопорная

3

+

00001006104111

6

Гайка М8 самоконтрящаяся

4

+

00001000519601

6

Шайба 8

5

+

21230141313000 ~

1

Датчик неровной дороги

5

+

21230141313001 ~

1

Датчик неровной дороги

5

+

21230141313002 ~

1

Датчик неровной дороги

5

+

21230141313003 ~

1

Датчик неровной дороги

6

+

11180141313400

1

Кронштейн

7

+

11190290102201 ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11190290102210 ~ !!!

(01

115,116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11190290102301 ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

7

+

11190290102310 ~ !!!

(01

115,116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

7

+

11196290102200 ~ !!

(02)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11196290102210

(0215,16,

115,116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11196290102300 ~ !!

(02)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

7

+

11196290102310 ~ !!!!

(0215,16,

115,116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

D10

D11

Элементы передней подвески

D200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

8

+

21080290105000

2

Болт стойки верхний

9

+

21080290105100

2

Болт стойки нижний

10

+

21080290105200

2

Шайба болта

11

+

00001006105021

4

Гайка М12х1,25 самоконтрящаяся

12

+

11180290102201 ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11180290102210

(01115,

116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11180290102301 ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

12

+

11180290102310 ~ !!!

(01115,

116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

12

+

11186290102201 ~ !!

(02)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11186290102211~ !!!!

(0215,16,

115,116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11186290102301 ~ !!

(02)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

12

+

11186290102311~ !!!!

(0215,16,

115,116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

11180290102201  !  11180290102301  ~  11190290102201  !  11190290102301

11186290102201  !!  11186290102301  ~  11196290102200  !!  11196290102300

11180290102210  !!!  11180290102310  ~  11190290102210  !!!  11190290102310

11186290102211  !!!!  11186290102311  ~  11196290102210  !!!!  11196290102310

D12

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100290419201~ **

2

Палец шаровой с защитным чехлом

2

+

21100290419200~ **

2

Палец шаровой с защитным чехлом

3

+

00001002638601  **

4

Шайба 10

4

+

00001000516870  **

4

Шайба 10 пружинная

5

+

00001005970730  **

4

Болт М10х1,25х25

6

+

00001005541231

2

Болт М12х1,25х70

7

+

00001000517070

2

Шайба 12 пружинная

8

+

00001006101521

2

Гайка М12х1,25

9

+

21080290402000

2

Рычаг нижний с шарнирами

10

+

21080290404000

2

Шарнир нижнего рычага

11

+

21080290404600

4

Шарнир растяжки задний

12

+

00001002574921

4

Гайка М16х1,5 самоконтрящаяся

13

+

21080290404500

4

Шайба упорная

14

+

21100290405400

2

Шайба переднего шарнира растяжки

15

+

11180290404900  ~

2

Кронштейн переднего шарнира
растяжки с подушкой

15

+

11180290404903  ~

2

Кронштейн переднего шарнира
растяжки с подушкой

16

+

21080290405000

2

Подушка переднего шарнира

17

+

11180290405600

2

Кронштейн переднего шарнира
растяжки

17

11180290405603

2

Кронштейн переднего шарнира
растяжки

18

+

00001002646801

6

Шайба 10

19

+

00001004234330

6

Болт М10х1,25х65

D13

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

20

+

21100290405500

2

Шайба переднего шарнира растяжки
задняя

21

+

21080290422500 *

12 Шайба регулировочная

22

+

21080290427000

2

Растяжка нижнего рычага

23

+

00001006105011

2

Гайка М12х1,25 самоконтрящаяся

*  наибольшее количество

**  входит в состав стоек телескопических в сборе (D200)

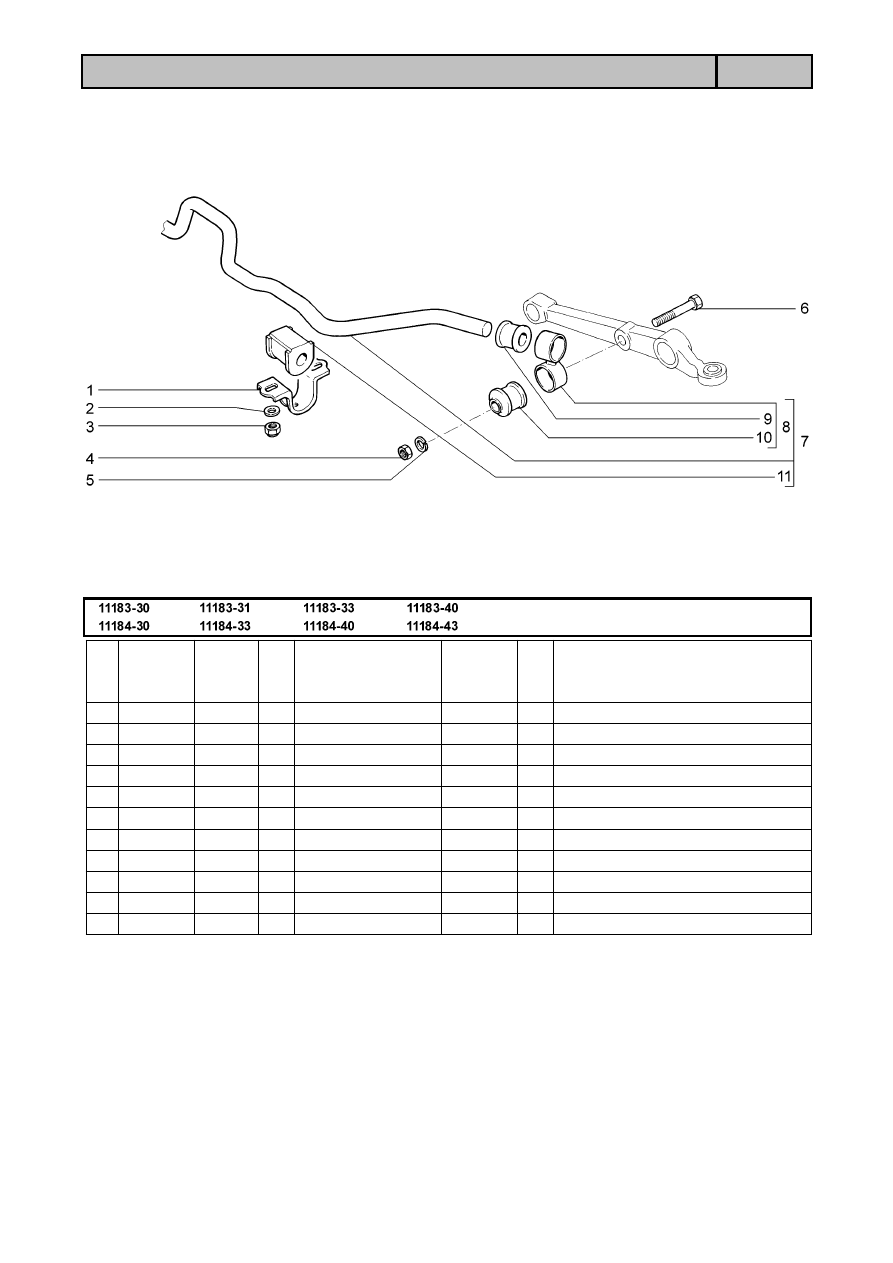

D14

Стабилизатор поперечной устойчивости

D220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21080290604200

2

Кронштейн подушки штанги

2

+

00001000519601

4

Шайба 8

3

+

00001006104111

4

Гайка М8 самоконтрящаяся

4

+

00001002164711

2

Гайка М10х1,25

5

+

00001000516870

2

Шайба 10 пружинная

6

+

00001005971321

2

Болт М10х1,25х75

7

+

11180290601000

1

Штанга стабилизатора в сборе

8

+

11180290605000

2

Стойка стабилизатора

9

+

11180290607800

2

Втулка стойки верхняя

10

+

21080290607900

2

Втулка стойки нижняя

11

+

11180290604000

2

Подушка штанги

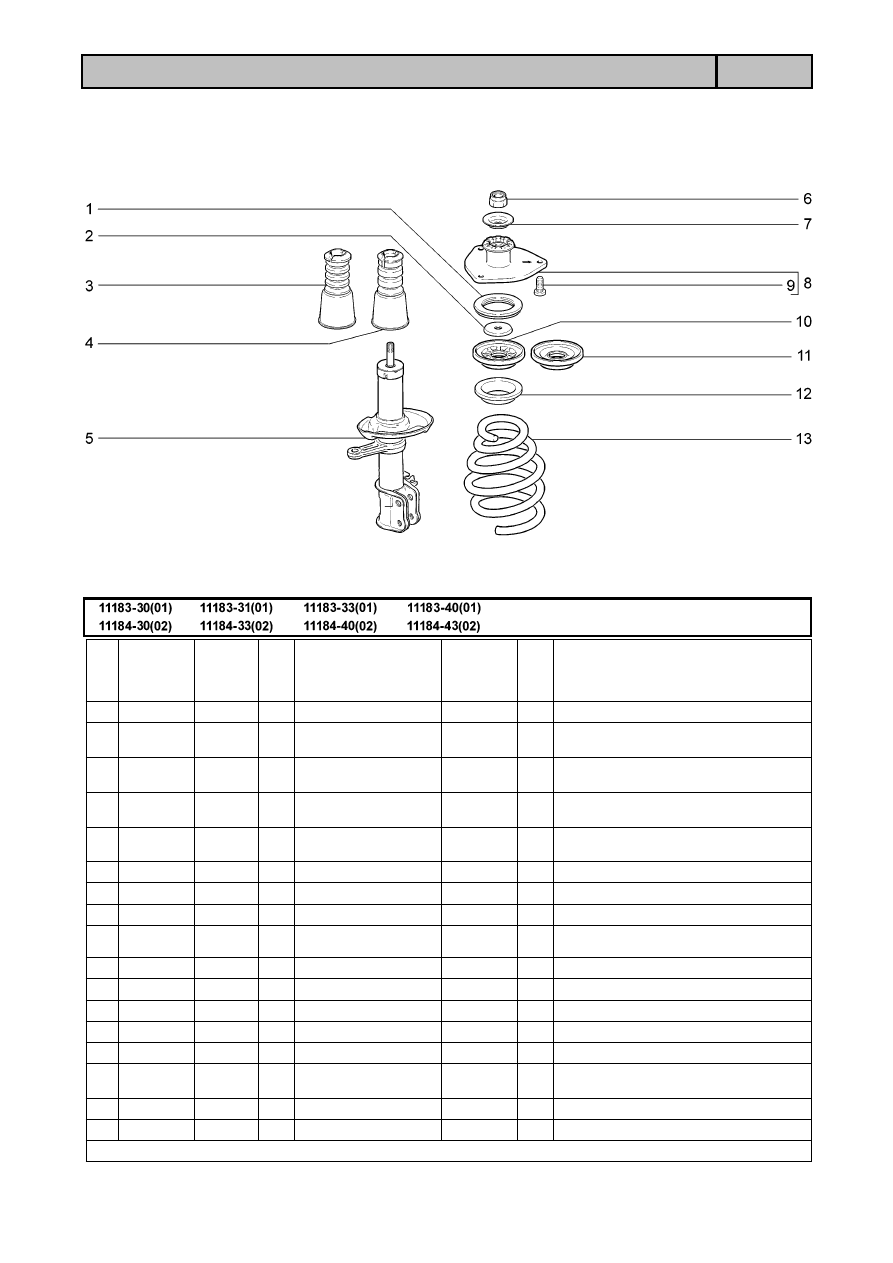

D15

Стойки телескопические передней подвески ~

D230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180290284000

2

Подшипник

2

+

11180290283400 ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180290283401 ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11180290281201 ~

2

Буфер хода сжатия с защитным
кохухом

4

+

11180290281200 ~

2

Буфер хода сжатия с защитным
кохухом

5

+

11180290500200

1

Стойка телескопическая правая

5

+

11180290500300

1

Стойка телескопическая левая

6

+

21080290105600

2

Гайка М14х1,5

7

+

11180290281000

2

Ограничитель хода верхней опоры
стойки

8

+

11180290282100 ~

2

Опора верхняя стойки в сборе

8

+

11180290282103 ~

2

Опора верхняя стойки в сборе

9

+

21080290283000

6

Болт

10

+

11180290276000 ~

2

Чашка пружины верхняя

11

+

11180290276001 ~

2

Чашка пружины верхняя

12

+

11180290272300 ~

2

Прокладка изолирующая пружины
верхняя

12

+

11180290272301 ~

2

Прокладка изолирующая пружины
верхняя

13

+

11180290271200

(01)

2

Пружина передней подвески

13

+

11186290271200

(02)

2

Пружина передней подвески

11180290281200х2  ~  11180290281201х2

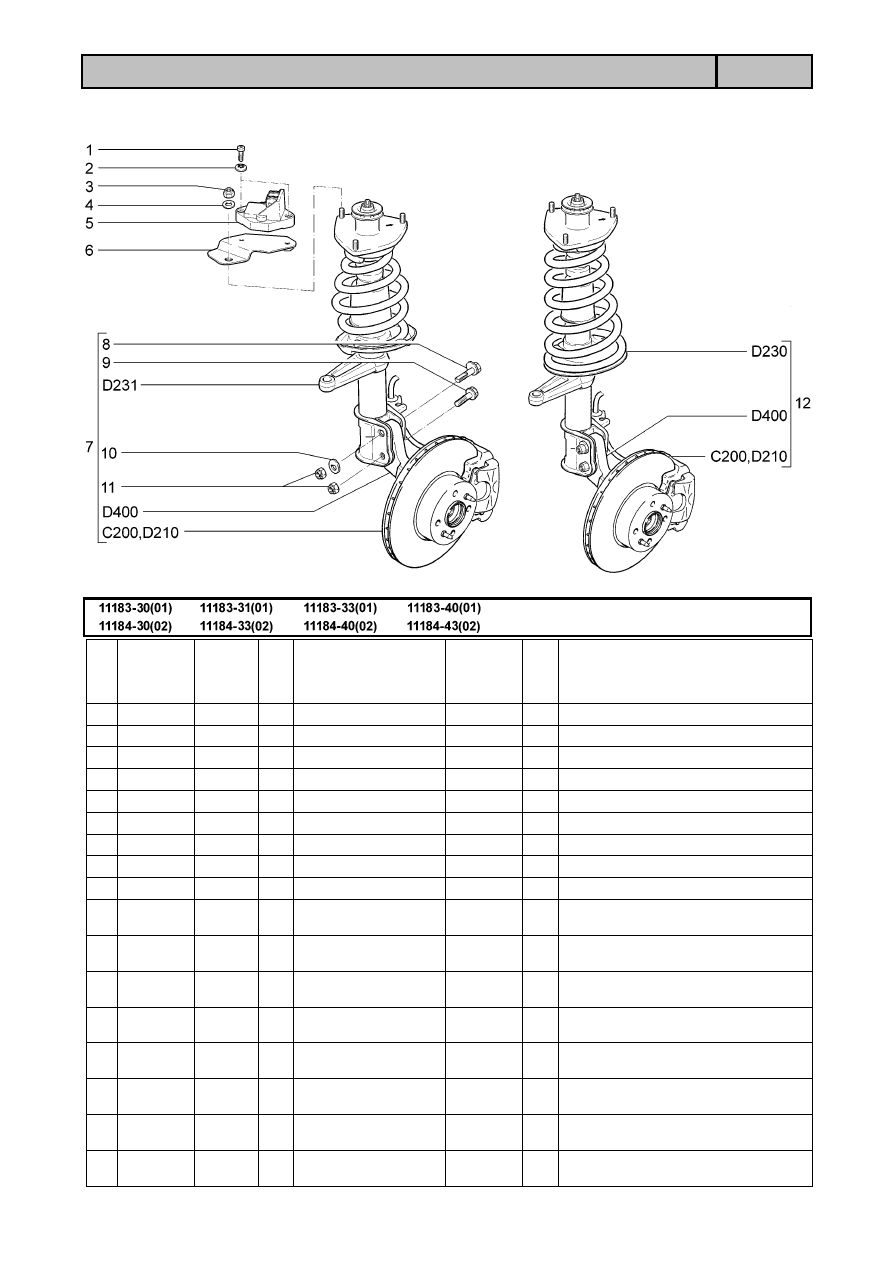

D16

Стойки телескопические передней подвески ~

D231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180290284000

2

Подшипник

2

+

11180290283400 ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180290283401 ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11190290281201 ~

2

Буфер хода сжатия с защитным
кохухом

4

+

11190290281200 ~

2

Буфер хода сжатия с защитным
кохухом

5

+

11190290500200

1

Стойка телескопическая правая

5

+

11190290500300

1

Стойка телескопическая левая

6

+

21080290105600

2

Гайка М14х1,5

7

+

11180290281000

2

Ограничитель хода верхней опоры
стойки

8

+

11180290282100 ~

2

Опора верхняя стойки в сборе

8

+

11180290282103 ~

2

Опора верхняя стойки в сборе

9

+

21080290283000

6

Болт

10

+

11180290276000 ~

2

Чашка пружины верхняя

11

+

11180290276001 ~

2

Чашка пружины верхняя

12

+

11190290272301

2

Прокладка изолирующая пружины
верхняя

13

+

11190290271200

(01)

2

Пружина передней подвески

13

+

11196290271200

(02)

2

Пружина передней подвески

11190290281200х2  ~  11190290281201х2

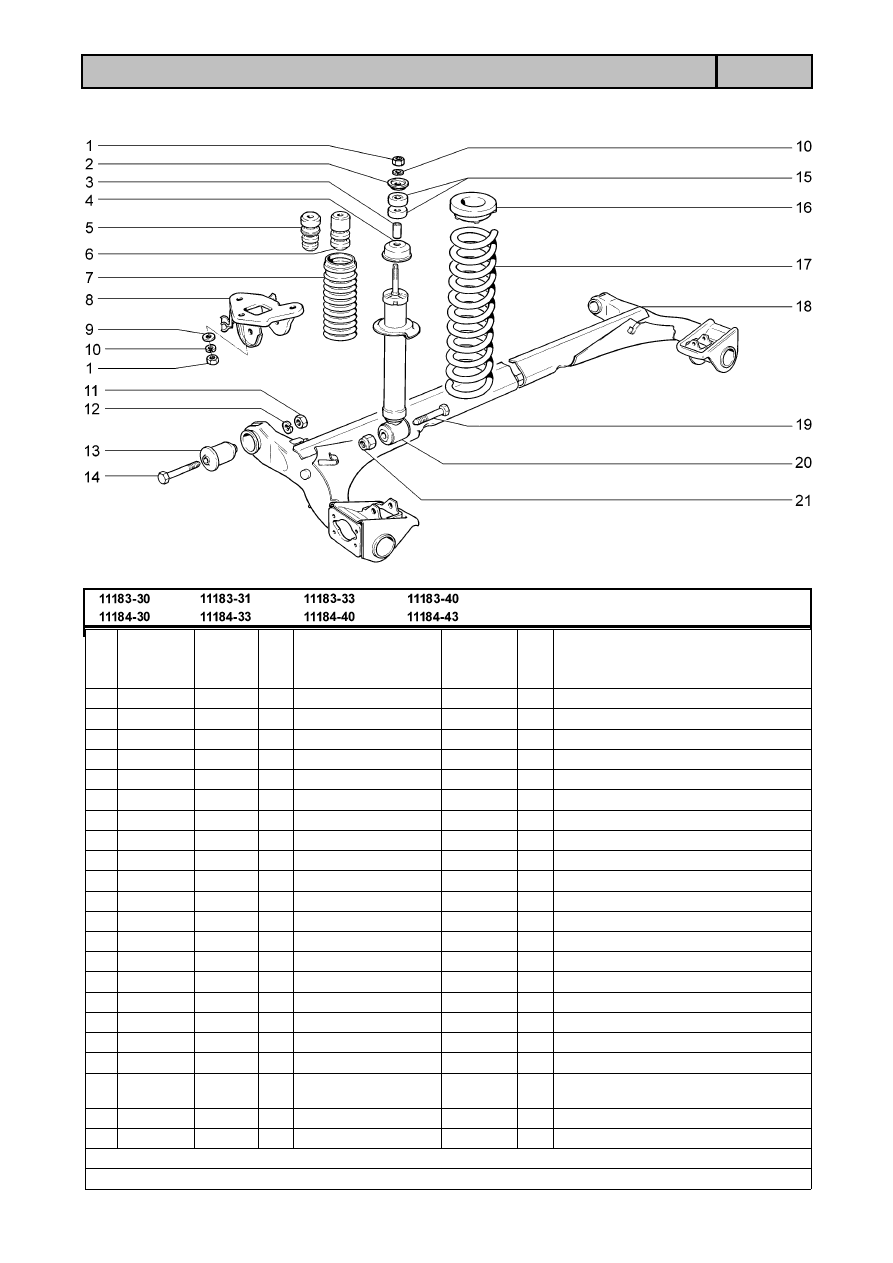

D17

Подвеска задняя

D300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001002164711

8

Гайка М10х1,25

2

+

21010290545501

2

Шайба

3

+

21080291554200

2

Втулка амортизатора

4

+

21080291560800

2

Крышка кожуха

5

+

11180291262211 ~

2

Буфер хода сжатия

6

+

11180291262210 ~

2

Буфер хода сжатия

7

+

21080291568101

2

Кожух

8

+

21100291404600

1

Кронштейн рычага правый

8

+

21100291404700

1

Кронштейн рычага левый

9

+

00001002629701

6

Шайба 10

10

+

00001000516870

8

Шайба 10 пружинная

11

+

00001006101511

2

Гайка М12х1,25

12

+

00001000517070

2

Шайба 12 пружинная

13

+

21100291405400 *

2

Шарнир рычага

14

+

21080291404000

2

Болт рычага

15

+

21100291545000

4

Подушка амортизатора

16

+

21100291265200

2

Прокладка верхняя

17

+

11180291271210

2

Пружина задней подвески

18

+

11180291400800 *

1

Рычаги задней подвески

19

+

00001006142921

2

Болт М12х1,25х80 с заостренным
концом

20

+

11180291500420

2

Амортизатор задней подвески

21

+

00001006105011

2

Гайка М12х1,25 самоконтрящаяся

11180291262210 х2  ~  11180291262211 х2

*  входит в состав 11180291400201, 11180291400211 (D310)
