LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 21

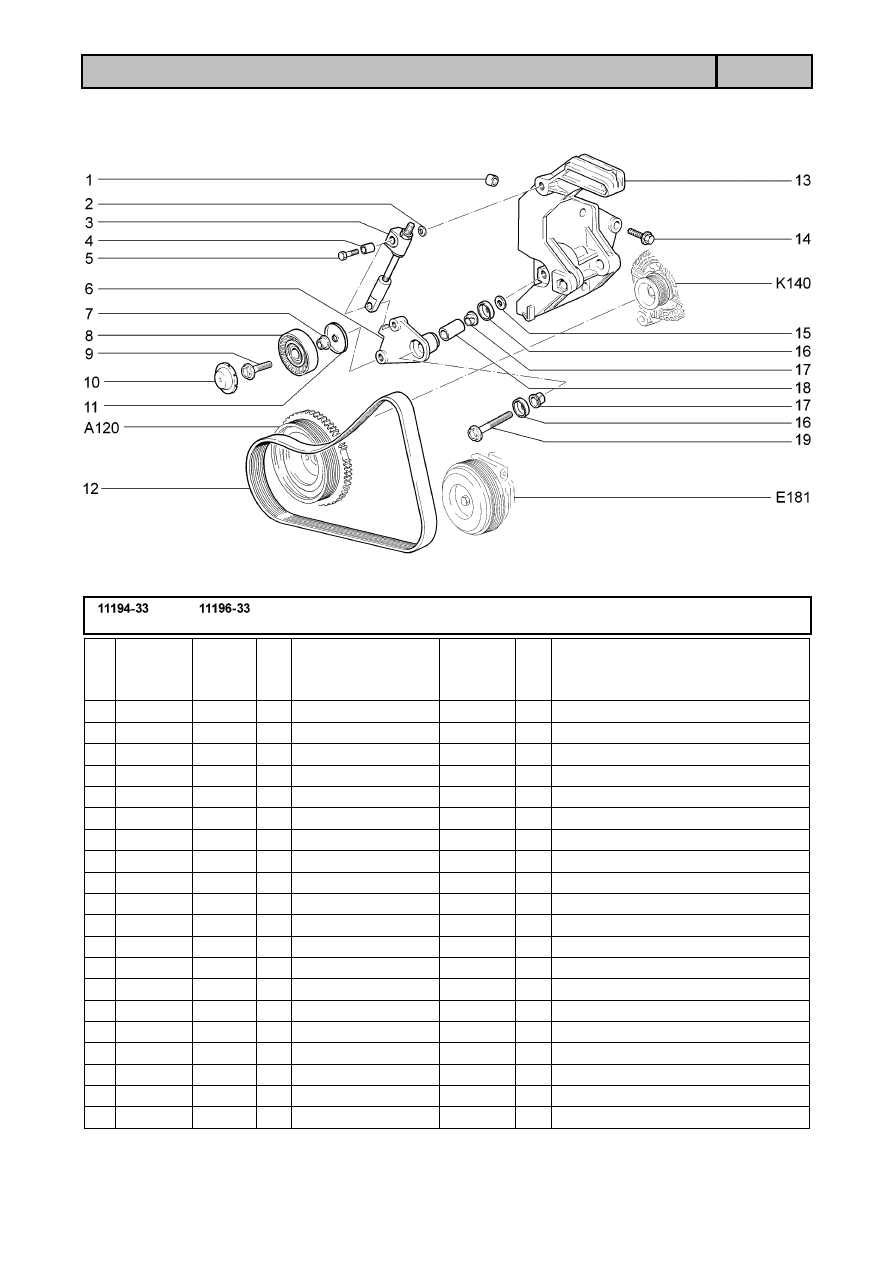

A19

Привод вспомогательных агрегатов (76,474)

А146

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&1003017&00

2

Втулка установочная

2

+

00001&0011980&73

2

Шайба 8 пружинная коническая

3

+

11180&1041280&01

1

Натяжитель винтовой

4

11180&1041289&00

2

Втулка дистанционная

5

+

21210&2904194&00

2

Болт

6

+

11180&1041084&00

1

Кронштейн ролика натяжителя

7

+

21230&1041208&00

1

Втулка дистанционная

8

+

21230&1041056&10

1

Ролик натяжной

9

+

11180&1041122&00

1

Болт М10х1,25х35

10

+

21230&1041065&10

1

Крышка защитная

11

+

21230&1041067&00

1

Экран защитный

12

+

11180&1041020&11 ~

1

Ремень

12

+

11180&1041020&13 ~

1

Ремень

13

+

11180&1041034&01

1

Кронштейн генератора

14

+

21100&1001161&00

3

Болт М8х66

15

+

00001&0026468&01

1

Шайба 10х25

16

+

11180&1041086&00

2

Кольцо защитное

17

11180&1041089&00

2

Втулка

18

+

11180&1041087&00

1

Втулка распорная

19

+

11180&1041082&00

1

Болт М10х1,25х58

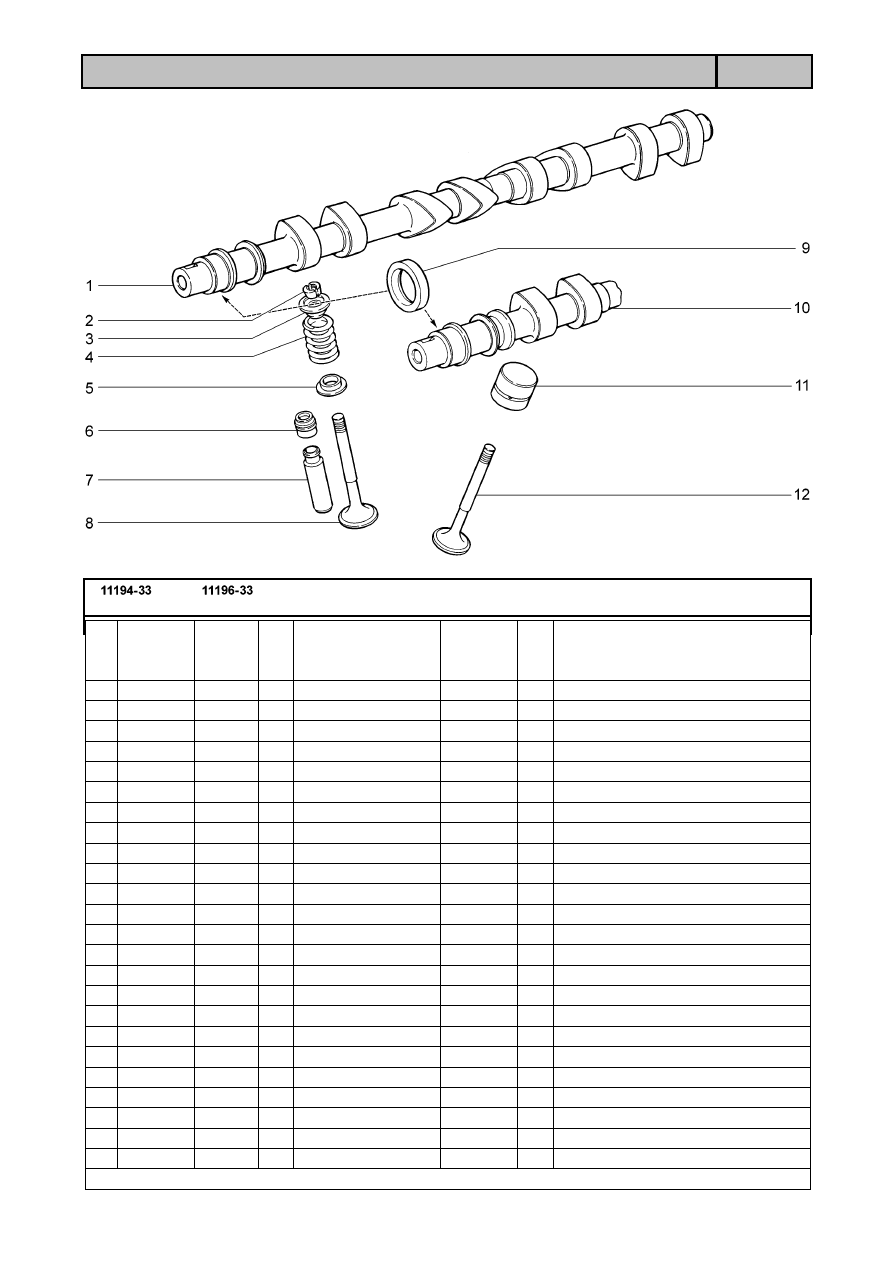

A20

Механизм газораспределительный

А150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1006014&00

1

Вал распределительный выпускной

2

+

21120&1007028&00

32 Сухарь клапана

3

+

21120&1007025&00

16 Тарелка пружины

4

+

21120&1007020&00 ~

16 Пружина клапана

4

+

21120&1007020&01 ~

16 Пружина клапана

4

+

21120&1007020&02 ~

16 Пружина клапана

4

+

21120&1007020&03 ~

16 Пружина клапана

5

+

21120&1007022&00

16 Шайба опорная

6

+

21120&1007026&02 ~

16 Колпачок маслоотражательный

6

+

21120&1007026&03 ~

16 Колпачок маслоотражательный

7

+

21120&1007032&20

16 Втулка направляющая +0,02мм

7

+

21120&1007032&22

16 Втулка направляющая +0,22мм

8

+

21120&1007012&01 ~

8

Клапан выпускной

8

+

21120&1007012&02 ~

8

Клапан выпускной

8

+

21120&1007012&03 ~

8

Клапан выпускной

9

+

21080&1005034&00 ~

2

Сальник

9

+

21080&1005034&01 ~

2

Сальник

9

+

21080&1005034&03 ~

2

Сальник

10

+

21120&1006015&00

1

Вал распределительный впускной

11

+

21120&1007300&01 ~

16 Толкатель гидравлический

11

+

21120&1007300&02 ~

16 Толкатель гидравлический

12

+

21120&1007010&01 ~

8

Клапан впускной

12

+

21120&1007010&02 ~

8

Клапан впускной

12

+

21120&1007010&03 ~

8

Клапан впускной

* & входит в головку цилиндров 11194&1003011&00, 21126&1003011&00 (А100)

A21

Бак топливный

А200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21103&1103010&01 ~

1

Пробка топливного бака

1

+

21103&1103010&02 ~

1

Пробка топливного бака

2

+

00001&0007940&11

1

Гайка М4 низкая

3

+

11180&1101085&00

1

Уплотнитель наливной трубы

4

+

00001&0058962&11

1

Гайка М6

5

+

00001&0025990&71

2

Шайба 6 стопорная

6

+

11180&1101060&30

1

Труба наливная топливного бака в
сборе

7

+

00001&0009021&21

1

Болт М6х14

8

+

11180&1101354&00

1

Хомут пружинный

9

+

00001&0003260&10

2

Штифт цилиндрический 8х70

10

+

11180&1101126&10

1

Хомут крепления топливного бака
правый в сборе

11

11180&1101232&00

1

Кронштейн крепления экрана
передний в сборе

12

+

00001&0038321&01

5

Гайка М6 с зубчатым буртиком

13

+

21080&1101400&00

1

Хомут винтовой в сборе

14

+

11180&1101080&10

1

Шланг соединительный

15

+

11180&1101010&30

1

Бак топливный в сборе

16

+

11180&1101114&10

1

Хомут крепления топливного бака
левый в сборе

17

+

00001&0026470&01

2

Шайба 8

18

+

00001&0005166&70

2

Шайба 8 пружинная

19

+

21100&1101176&00

2

Болт крепления хомута топливного
бака

20

+

11180&1101092&10

1

Экран топливного бака в сборе

A22

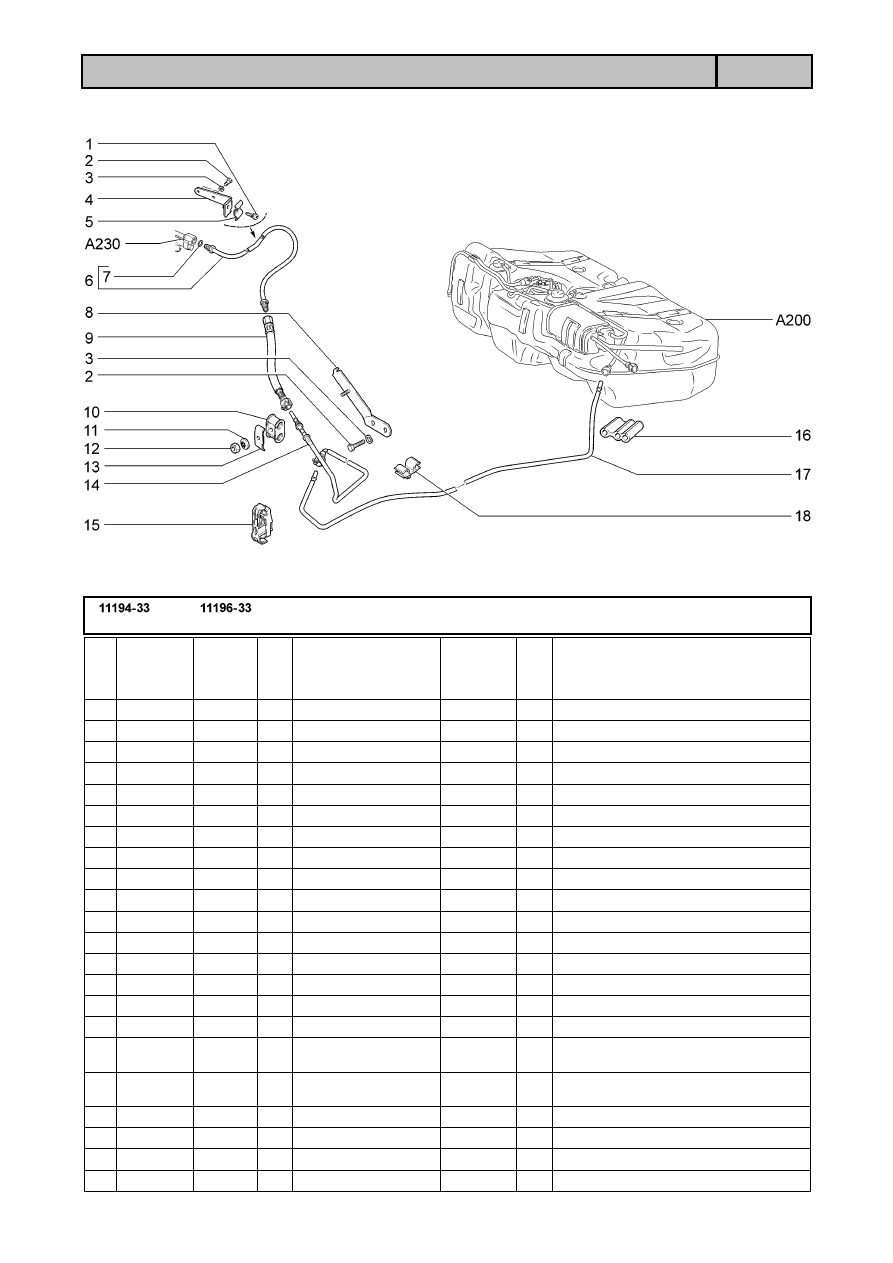

Трубопроводы топливные

А210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21214&1104136&00

1

Винт зажима

2

+

00001&0009021&21

4

Болт М6х14

3

+

00001&0005164&70

4

Шайба 6 пружинная

4

+

21120&1104092&00

1

Кронштейн

5

+

21214&1104116&00

1

Зажим

6

+

11190&1104013&10 ~

1

Трубка передняя топливная

6

+

11190&1104013&11 ~

1

Трубка передняя топливная

7

+

21120&1104252&00 ~

2

Кольцо уплотнительное

7

+

21120&1104252&03 ~

2

Кольцо уплотнительное

8

+

11180&1104140&00

1

Кронштейн в сборе

9

+

11180&1104240&01 ~

1

Шланг топливный в сборе

9

+

11180&1104240&10 ~

1

Шланг топливный в сборе

10

+

11180&1104089&01

1

Уплотнитель разрезной

11

+

00001&0026053&71

1

Шайба 6 стопорная

12

+

00001&0058962&11

1

Гайка М6

13

+

11180&1104116&00

1

Зажим

14

+

11180&1104220&00 ~

1

Трубка переднего топливного
трубопровода в сборе

14

+

11180&1104220&01 ~

1

Трубка переднего топливного
трубопровода в сборе

15

+

11180&1104048&10

1

Скоба крепления трубопроводов

16

+

11180&1104184&00

1

Облицовка защитная

17

11180&1104034&00

1

Трубка топливопровода в сборе

18

+

21214&1104142&00

1

Скоба

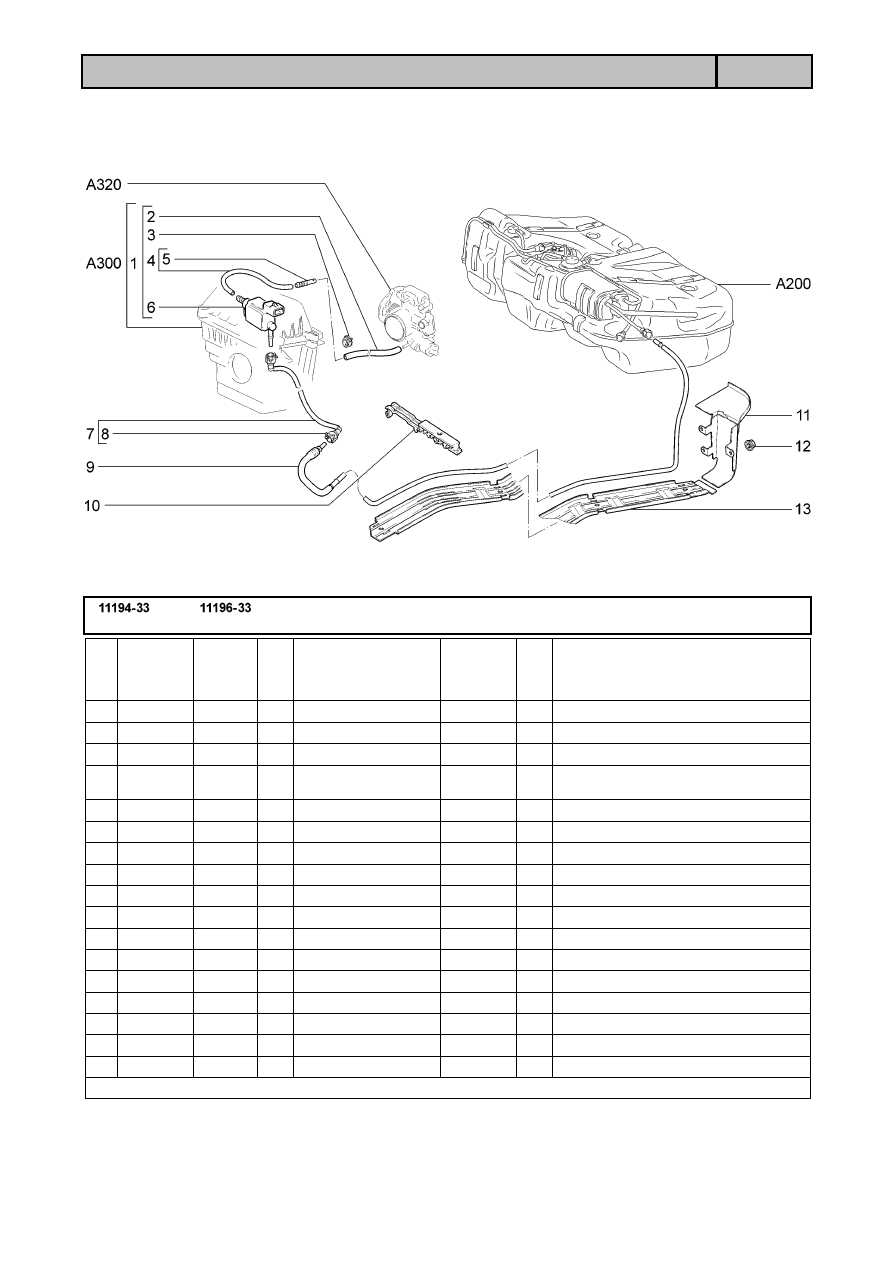

A23

Система улавливания паров бензина

А220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1164042&00 *

1

Клапан продувки адсорбера в сборе

2

+

21103&1164087&10 *

1

Шланг 170 мм

3

+

00001&0001685&90 *

2

Хомут 12

4

+

11180&1164284&00 *

1

Трубка клапана и дроссельного
патрубка в сборе

5

+

11180&1104232&00 ~ *

4

Наконечник

5

+

11180&1104244&00 ~ *

4

Штуцер

6

+

11180&1164200&00 *

1

Клапан продувки адсорбера

7

+

11180&1164244&10 ~

1

Трубка паропровода передняя в сборе

7

+

11180&1164244&11 ~

1

Трубка паропровода передняя в сборе

8

+

11180&1104410&10 ~

2

Соединитель в сборе

8

+

11180&1104410&11 ~

2

Соединитель в сборе

9

+

11180&1164248&00 ~

1

Трубка паропровода средняя в сборе

9

+

11180&1164248&01 ~

1

Трубка паропровода средняя в сборе

10

+

11180&1104042&00

6

Скоба крепления трубопроводов

11

+

11180&1104195&01

1

Экран в сборе

12

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

13

+

11180&1104058&00

1

Экран трубопроводов

* & водит в состав фильтра воздушного (А300)

A24

Рампа и форсунки

А230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&1144010&01 ~

1

Рампа в сборе (АВТЭЛ)

1

+

11190&1144010&02 ~ !

1

Рампа в сборе (АВТЭЛ)

2

+

11190&1144010&00 ~

1

Рампа в сборе (BOSCH)

3

11180&1132032&01

4

Клипса

4

11190&1132010&10

4

Форсунка

4

11190&1132010&11  !

4

Форсунка

5

+

11180&1132138&10

4

Кольцо уплотнительное

6

+

11180&1132138&00

4

Кольцо уплотнительное

7

11190&1132032&00

4

Клипса

8

+

11190&1132010&00

4

Форсунка

9

+

21080&1011023&00

2

Болт М6х20

10

+

00001&0011977&73

2

Шайба 6 пружинная коническая

11190&1132010&11  !  11190&1144010&02

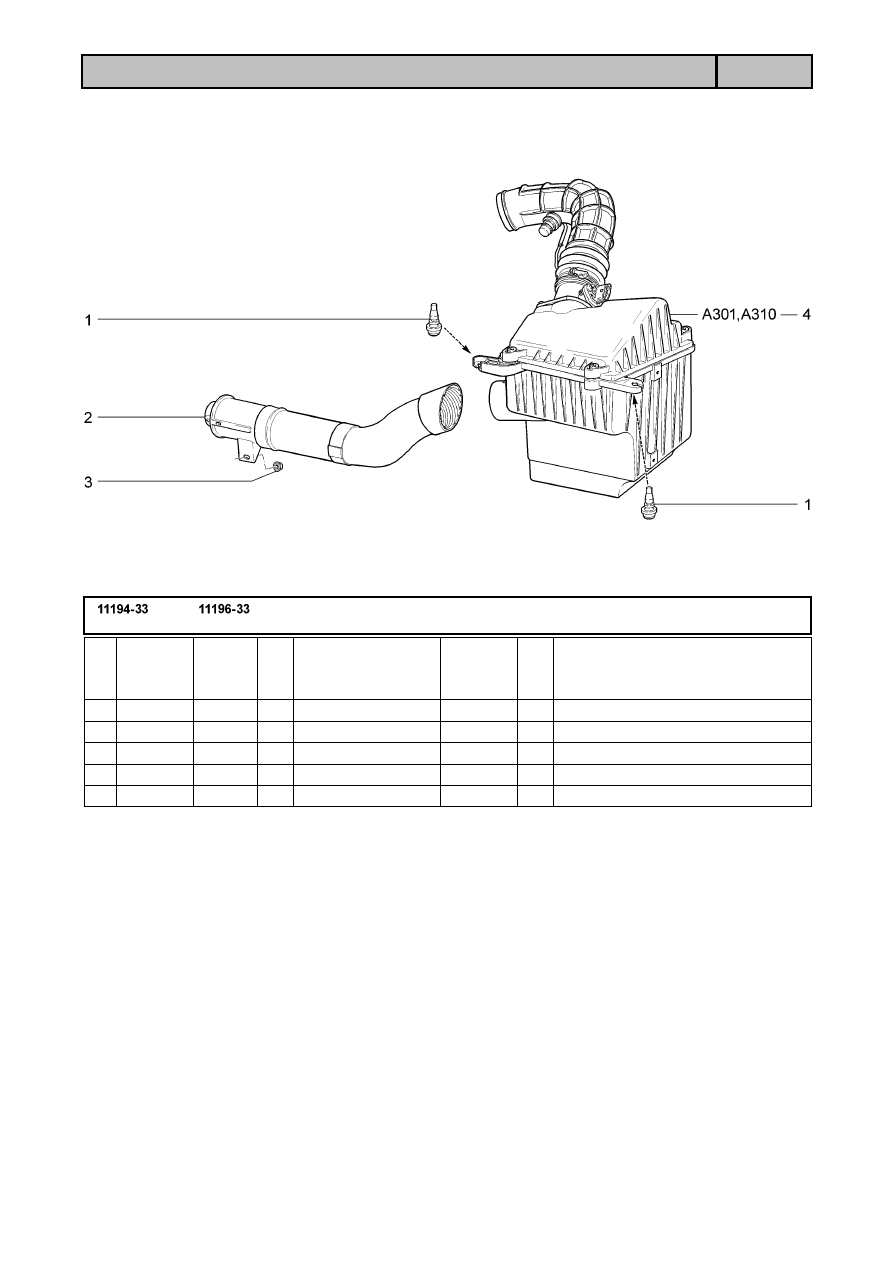

A25

Установка фильтра воздушного

А300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1109249&00

3

Опора крепления воздушного фильтра

2

+

11184&1109301&00

1

Воздухозаборник в сборе

3

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

4

+

11184&1109010&00 ~

1

Фильтр воздушный в сборе

4

+

11184&1109010&01 ~

1

Фильтр воздушный в сборе

A26

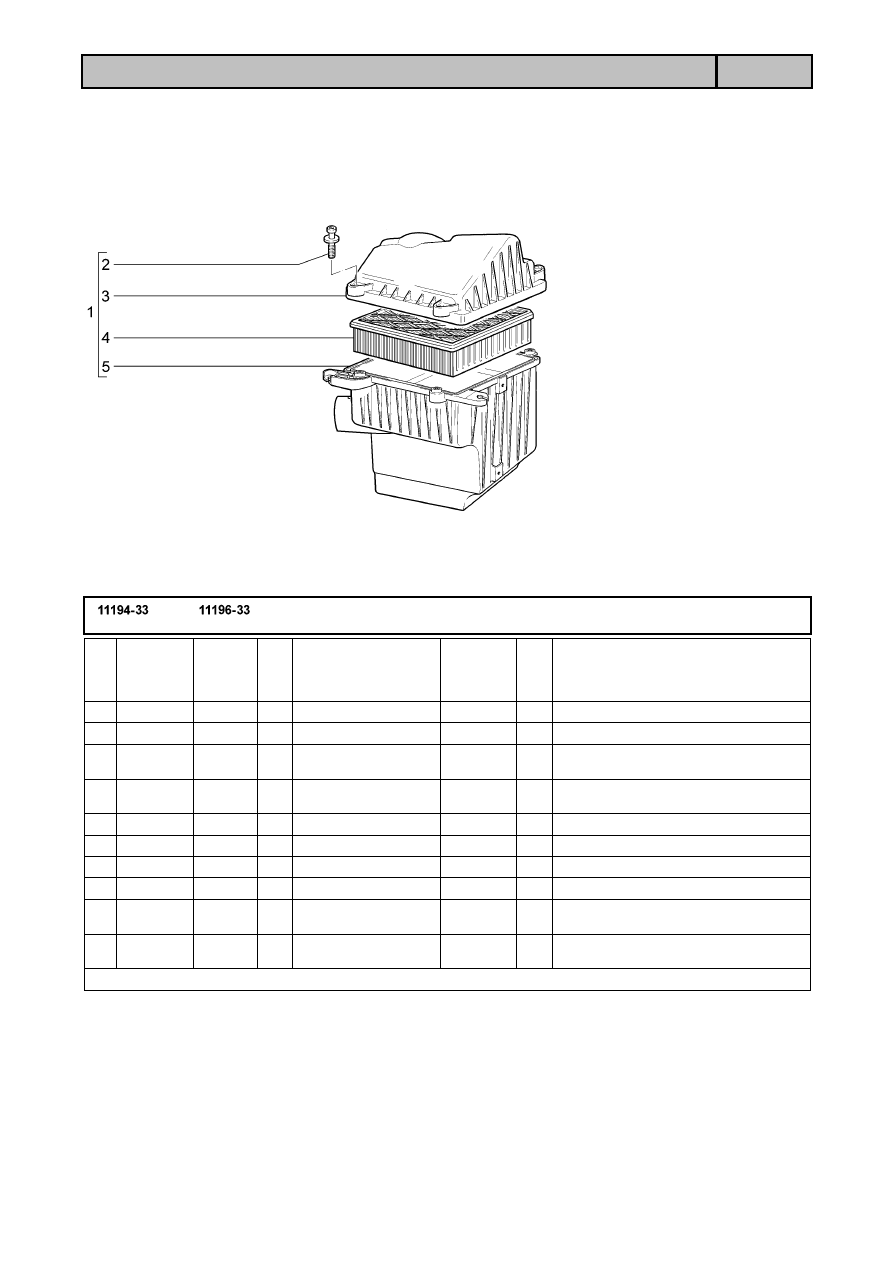

Фильтр воздушный

А301

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11184&1109011&00

1

Корпус воздушного фильтра в сборе

1

11184&1109011&01 *

1

Корпус воздушного фильтра в сборе

2

21120&1109244&00

4

Винт крепления полукорпусов
воздушного фильтра

3

11184&1109016&00

1

Полукорпус воздушного фильтра
верхний

4

+

21120&1109080&02 ~

1

Элемент фильтрующий

4

+

21120&1109080&03 ~

1

Элемент фильтрующий

4

+

21120&1109080&04 ~

1

Элемент фильтрующий

4

+

21120&1109080&06 ~

1

Элемент фильтрующий

5

11184&1109012&00

1

Полукорпус воздушного фильтра
нижний

5

11184&1109012&01 *

1

Полукорпус воздушного фильтра
нижний

* & входит в состав фильтра воздушного 11184&1109010&01 (А300)

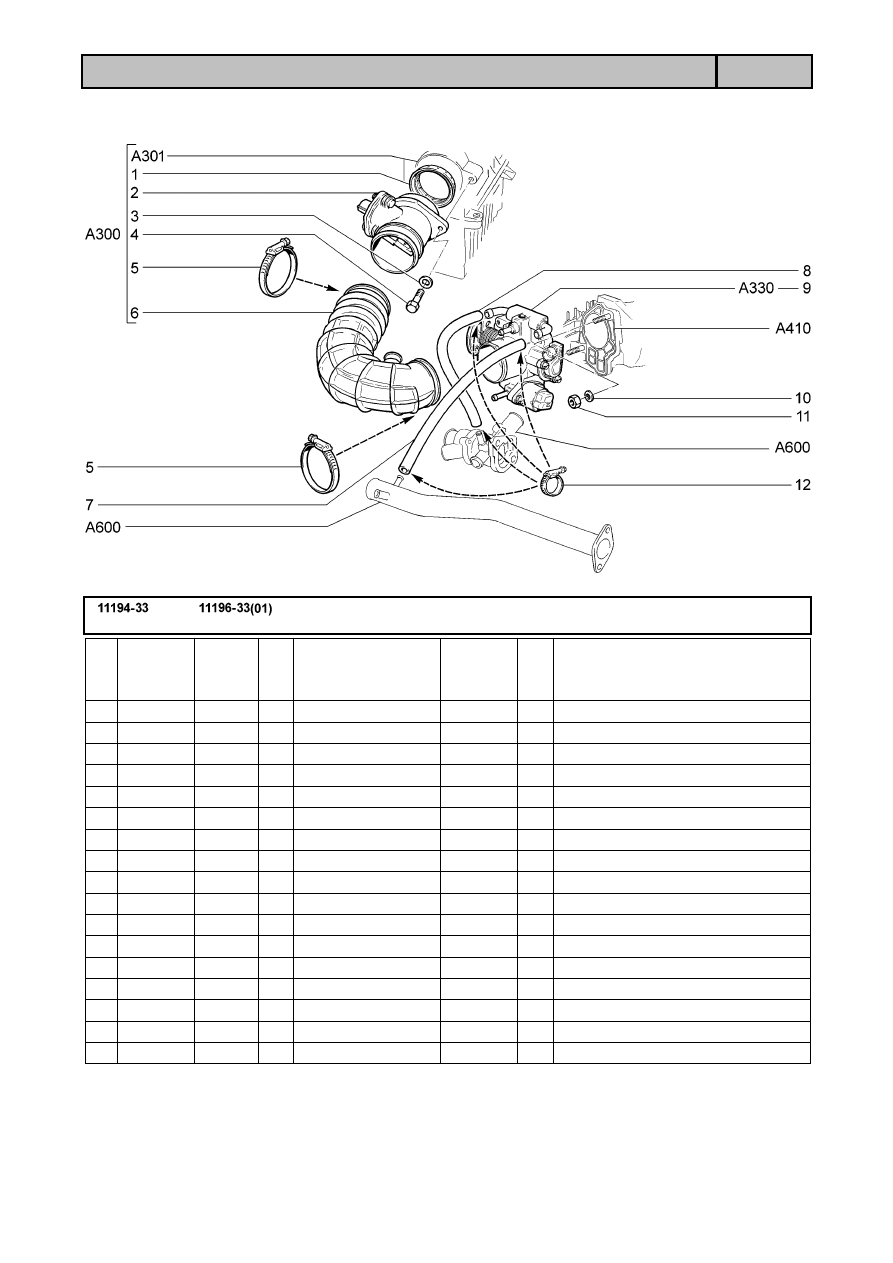

A27

Система подачи воздуха

А310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1130020&00

1

Втулка уплотнительная

2

+

21083&1130010&20

1

Датчик расхода воздуха

3

+

00001&0026397&01

2

Шайба 6

4

+

00001&0009022&21

2

Болт  М6х16

5

+

21120&1148080&01 ~

2

Хомут винтовой в сборе

5

+

21120&1148080&03 ~

2

Хомут винтовой в сборе

6

+

11186&1148035&00

1

Шланг выпускной трубы

7

+

21114&1148038&00

1

Шланг 440мм

7

+

21120&1148038&00

(01)

1

Шланг 470мм

8

+

21114&1148039&00

1

Шланг 315мм

8

+

21120&1148039&00

(01)

1

Шланг 405мм

9

+

11180&1148010&02 ~

1

Патрубок дроссельный в сборе

9

+

21120&1148010&12 ~

1

Патрубок дроссельный в сборе

10

+

00001&0011980&73

2

Шайба 8 пружинная коническая

11

+

00001&0061008&11

2

Гайка М8

12

+

21080&1300080&40 ~

4

Хомут винтовой

12

+

21080&1300080&41 ~

4

Хомут винтовой

A28

Привод акселератора

А320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

2

+

11180&1108011&00

1

Рычаг привода акселератора с
кронштейном в сборе

3

+

00001&0010640&76

1

Скоба 8

4

+

00001&0005196&01

1

Шайба 8

5

+

21080&1108052&00

2

Втулка

6

11180&1108022&00

1

Кронштейн рычага акселератора

7

21212&1108024&00

1

Прокладка упора

8

+

21080&1108036&00

1

Пружина возвратная

9

+

21100&1108019&00

1

Накладка педали акселератора

10

+

11180&1108013&01 ~

1

Рычаг привода акселератора

10

+

11180&1108013&02 ~

1

Рычаг привода акселератора

11

+

11196&1108019&00

1

Накладка педали акселератора

12

+

00001&0045700&80

1

Скоба 18,5

13

+

11190&1108054&10

1

Трос привода акселератора

14

+

21100&1108157&00

1

Скоба крепления тросов

15

+

21230&1108163&00

1

Стопор

16

+

21080&1108089&00

1

Защелка

A29

Патрубок дроссельный

А330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1148110&02

1

Патрубок дроссельный

2

+

21120&1148376&02

1

Кольцо уплотнительное

3

+

21120&1148300&01 ~

1

Регулятор холостого хода

3

+

21120&1148300&02 ~

1

Регулятор холостого хода

3

+

21120&1148300&03 ~

1

Регулятор холостого хода

3

+

21120&1148300&04 ~

1

Регулятор холостого хода

3

+

21120&1148300&05 *

1

Регулятор холостого хода

4

+

21120&1148176&02

1

Прокладка датчика

5

+

21120&1148200&00

1

Датчик положения дроссельной
заслонки

5

+

21120&1148200&31 *

1

Датчик положения дроссельной
заслонки

6

21100&1107892&01

4

Винт

* & входит в состав патрубка дроссельного 11180&1148010&02 (А320)

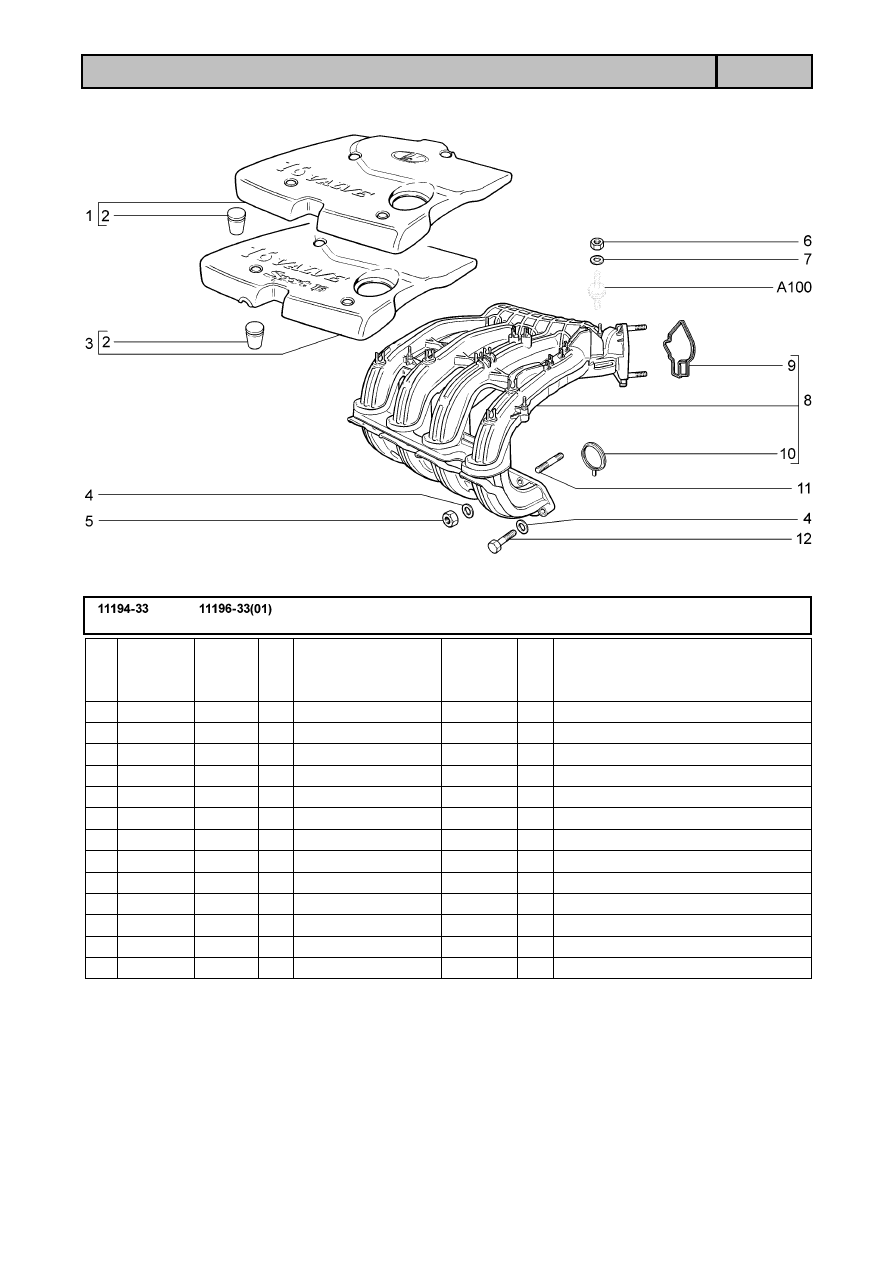

A30

Модуль впуска

А400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11186&1008650&00

1

Экран модуля впуска

2

+

21120&1008658&00 ~

4

Опора экрана модуля впуска

2

+

21120&1008658&01 ~

4

Опора экрана модуля впуска

3

+

11196&1008650&00

(01)

1

Экран модуля впуска

4

+

00001&0026467&01

5

Шайба 8

5

+

00001&0061008&11

3

Гайка М8

6

+

00001&0058962&11

2

Гайка М6

7

+

00001&0026444&01

2

Шайба 6

8

+

21120&1008600&00

1

Модуль впуска в сборе

9

+

21120&1008636&00

1

Уплотнитель дроссельного патрубка

10

+

21120&1008638&00

4

Уплотнитель газового канала

11

+

00001&0035170&20

3

Шпилька М8х25

12

+

00001&0060439&21

2

Болт М8х35

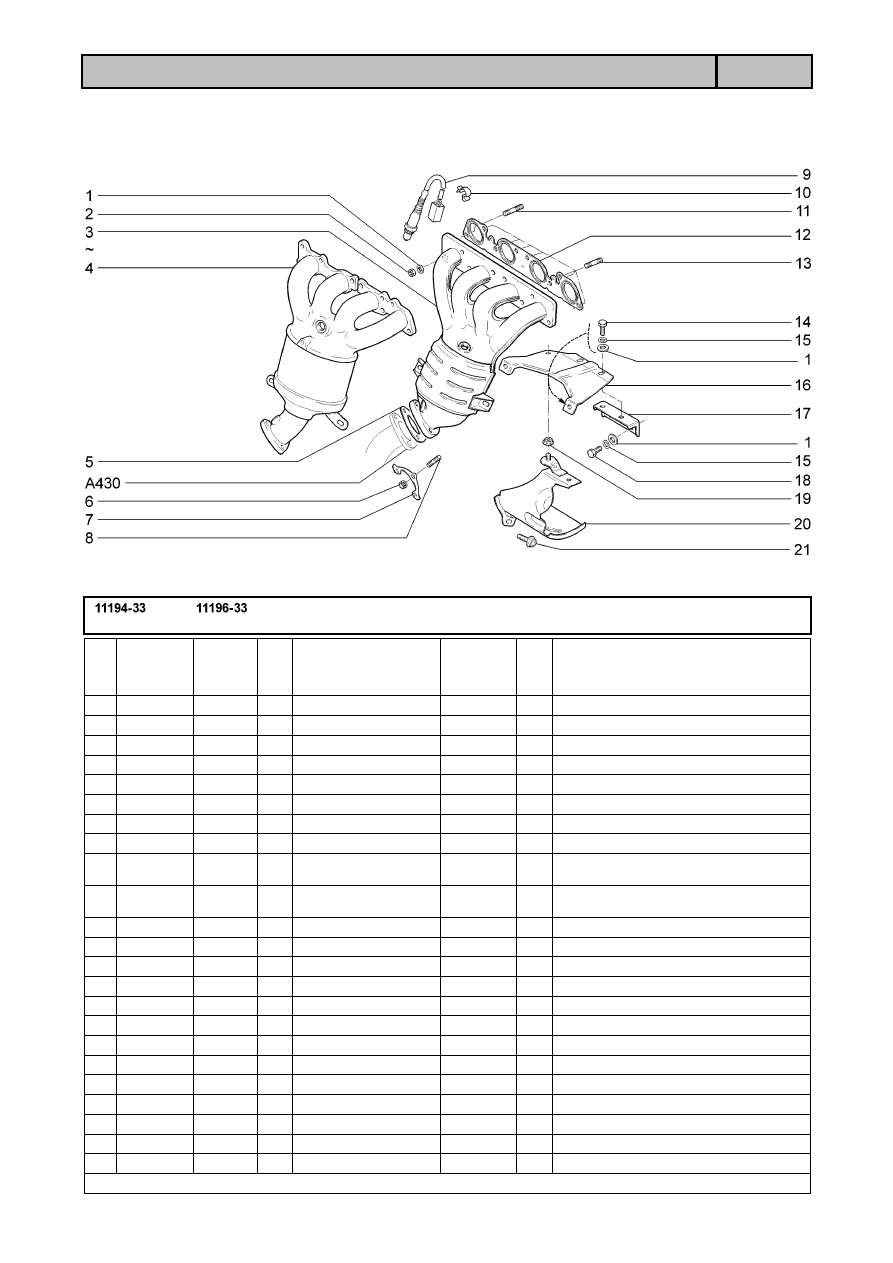

A31

Труба приемная с нейтрализатором

А410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0005196&01

14 Шайба 8

2

+

00001&0061008&11

8

Гайка М8

3

+

11194&1203008&10 ~

1

Труба приемная

4

+

11194&1203008&11 ~

1

Труба приемная

5

+

21100&1203021&12

1

Прокладка фланца

6

+

21080&1203019&01

3

Гайка крепления приемной трубы

7

+

11190&1203075&00

1

Пластина контровки гаек

8

+

00001&0035168&30

3

Шпилька М8х1,25х20

9

+

11180&3850010&00  *

1

Управляющий датчик концентрации
кислорода

9

+

11180&3850010&00

1

Диагностический датчик
концентрации кислорода

10

+

00001&0045694&80

2

Скоба 10х3,8

11

+

00001&0035437&21

1

Шпилька М8х35

12

+

21124&1008089&00 ~

1

Прокладка трубы приемной

12

+

21124&1008089&01 ~

1

Прокладка трубы приемной

13

+

00001&0035170&20

7

Шпилька М8х25

14

+

00001&0060433&21

4

Болт М8х18

15

+

00001&0005166&70

6

Шайба 8 пружинная

16

+

11194&1203040&00

1

Кронштейн приемной трубы

17

+

11194&1203044&00

1

Опора кронштейна приемной трубы

18

+

00001&0060432&21

2

Болт М8х16

19

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

20

+

11194&1206090&00

1

Экран защитный

21

+

00001&0038360&21

2

Болт М6х12 с зубчатым буртиком

* & входит в состав двигателя для запасных частей (А001)

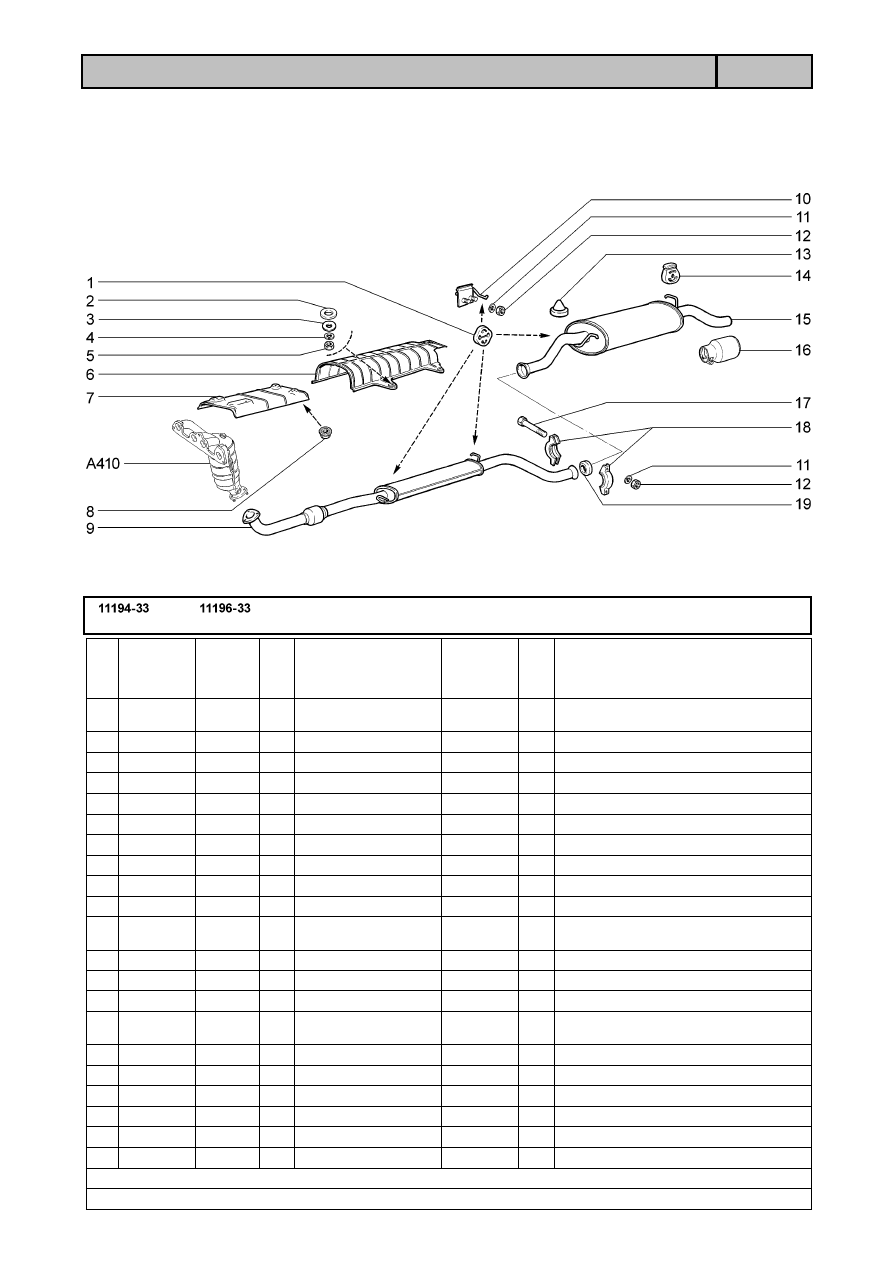

A32

Глушители

А420

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1203073&00

3

Подушка подвески системы выпуска
газов

2

+

00001&0005200&01

4

Шайба 12

3

+

00001&0026437&01

4

Шайба 6

4

+

00001&0005164&70

4

Шайба 6 пружинная

5

+

00001&0058962&11

4

Гайка М6

6

+

11180&1203104&00

1

Экран защиты пола кузова

7

+

11180&1206020&00

1

Экран защитный пола кузова

8

+

00001&0038321&01

4

Гайка М6 с зубчатым буртиком

9

+

11180&1200020&00 !

1

Глушитель дополнительный

9

+

11180&1200020&02 !!

1

Глушитель дополнительный

10

+

11180&1203080&00

1

Кронштейн крепления глушителя
задний

11

+

00001&0005166&70

4

Шайба 8 пружинная

12

+

00001&0061008&11

4

Гайка М8

13

21030&5601155&00

2

Буфер

14

+

21213&1203073&00

1

Подушка подвески системы выпуска
газов

15

+

11190&1200010&00 ~ !

1

Глушитель основной

15

+

11190&1200010&02 ~ !!

1

Глушитель основной

16

+

11196&1203054&00

1

Насадок выпускной трубы

17

+

00001&0060444&21

2

Болт М8х60

18

+

11180&1203064&00

2

Хомут соединительный

19

+

11180&1203121&00

1

Кольцо уплотнительное

11180&1200020&00  !  11190&1200010&00
11180&1200020&02  !!  11190&1200010&02

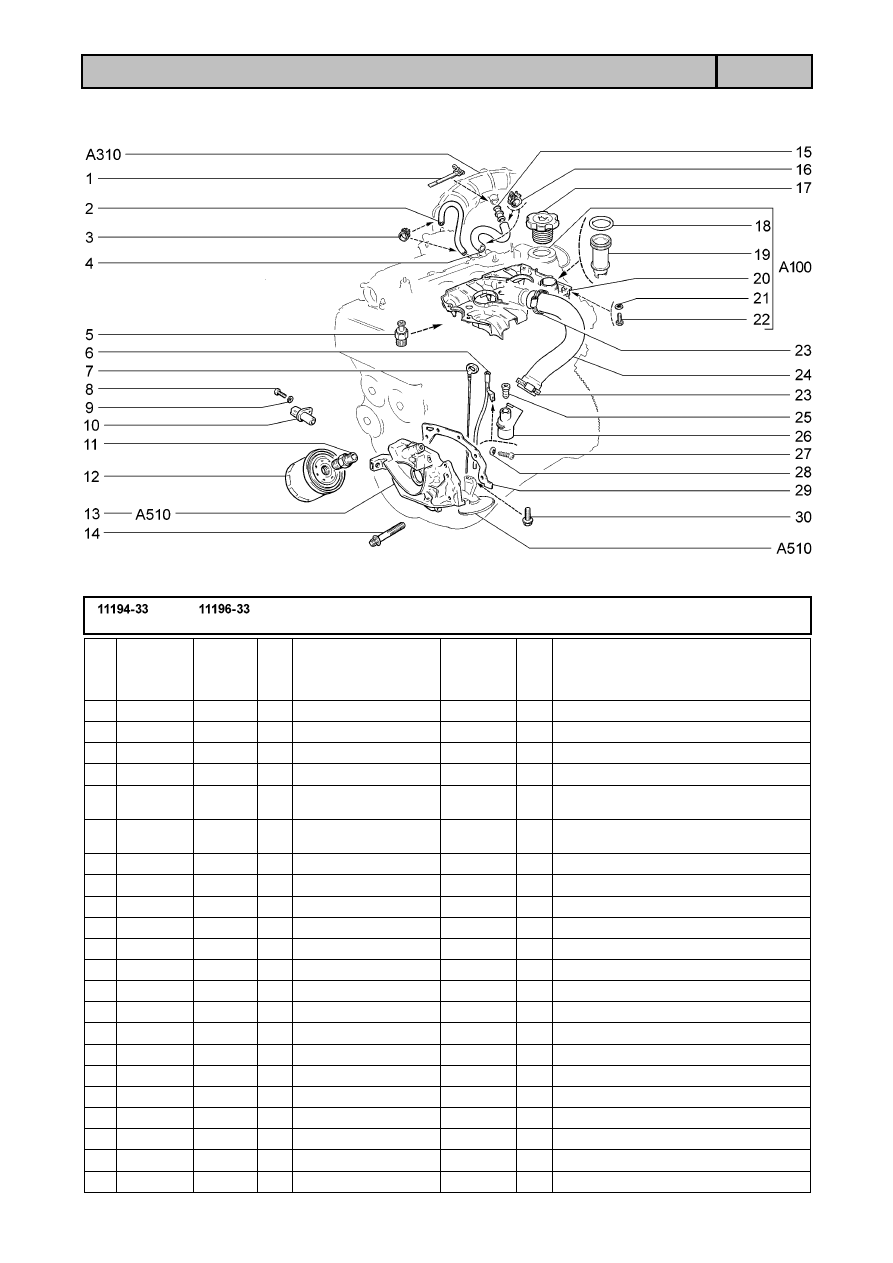

A33

Система смазки и вентиляции

А500

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1109112&00 *

1

Хомут ленточный

2

+

21120&1014240&00

1

Трубка вентиляции 300 мм

3

+

00001&0001685&90

2

Хомут 12

4

+

21124&1014058&00

1

Шланг вытяжной верхний

5

+

11180&3829010&00  ~

1

Датчик контрольной лампы давления
масла

5

+

11180&3829010&02  ~

1

Датчик контрольной лампы давления
масла

6

+

21124&1009080&00

1

Трубка направляющая

7

+

21120&1009045&00

1

Указатель уровня масла

8

+

00001&0009024&21

1

Болт М6х20

9

+

00001&0005164&70

1

Шайба 6 пружинная

10

+

21120&3847010&00  ~

1

Датчик положения коленвала

10

+

21120&3847010&04  ~

1

Датчик положения коленвала

11

+

21010&1012150&00

1

Штуцер

12

+

21050&1012005&00  ~

1

Фильтр масляный

12

+

21080&1012005&00  ~

1

Фильтр масляный

12

+

21080&1012005&08  ~

1

Фильтр масляный

12

+

21080&1012005&09  ~

1

Фильтр масляный

13

+

21120&1011010&01

1

Насос масляный

14

+

21120&1011257&00

6

Болт крепления масляного насоса

15

+

21120&1014059&10 *

1

Патрубок соединительный

16

+

00001&0001689&90

2

Хомут 22

17

+

11190&1009146&00

1

Крышка

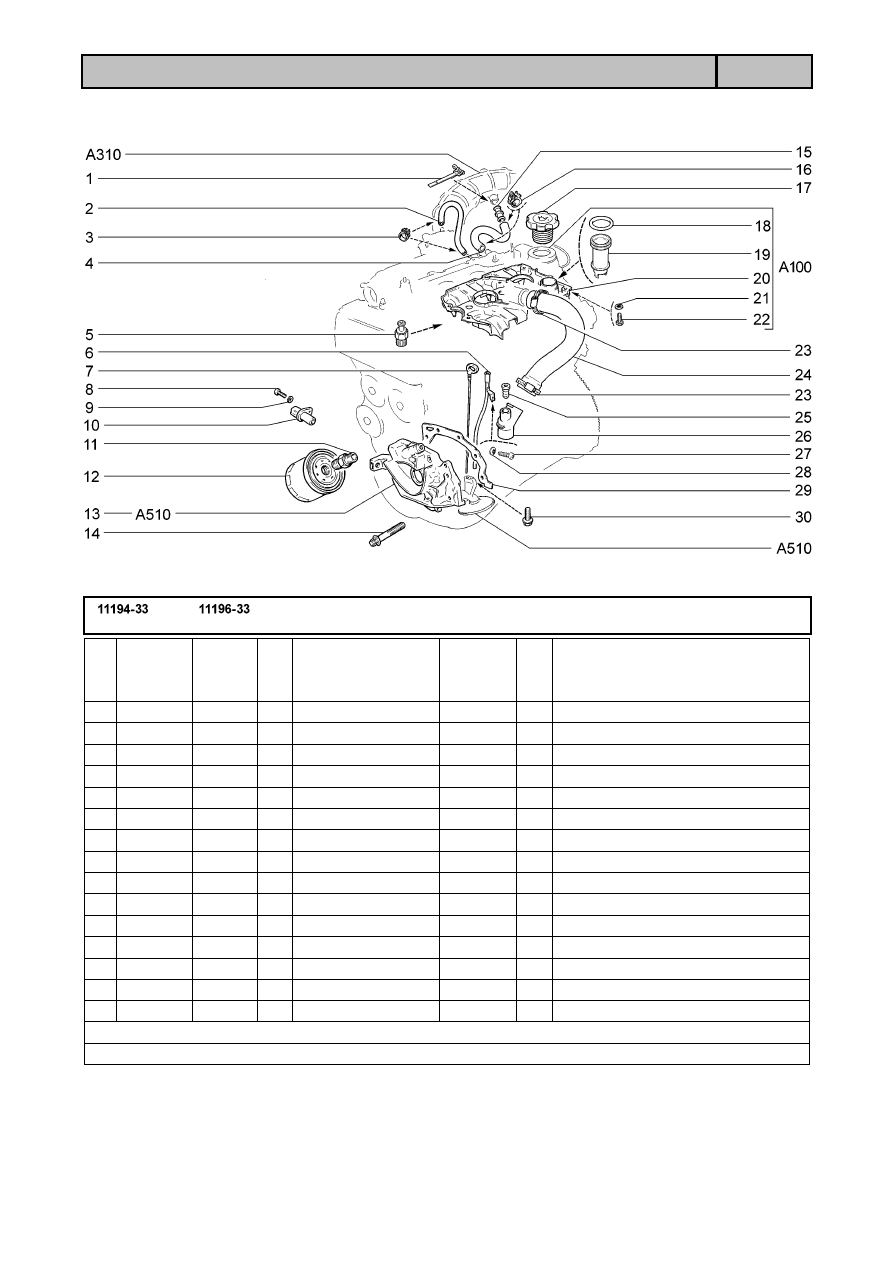

A34

Система смазки и вентиляции

А500

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

21124&1014166&00 **

1

Уплотнитель маслоотражателя

19

+

21124&1014164&00 **

1

Маслоотражатель сепаратора

20

+

21120&1014231&10 **

1

Сеператор

21

+

00001&0026052&71 **

6

Шайба 5 стопорная

21

+

00001&0026444&01 **

1

Шайба 6 стопорная

22

+

00001&0009020&21 **

1

Болт М6х12

22

+

00001&0009778&21 **

6

Болт М5х16

23

+

21080&1300080&20

2

Хомут винтовой

24

+

21120&1014056&00

1

Шланг вытяжной нижний

25

+

21120&1009078&00

1

Уплотнитель

26

+

21120&1014213&00

1

Штуцер

27

+

00001&0076713&01

1

Винт 4,9х19

28

+

00001&0025990&71

1

Шайба 6 стопорная

29

+

21080&1011065&10

1

Прокладка насоса

30

+

21150&1010076&00

2

Болт крепления маслоприемника

*   & входит в состав фильтра воздушного 11184&1109010&00, 11184&1109010&01 (А300)

** & входит в состав крышки 21124&1003260&00 (А100)
