LADA KALINA 1117. Каталог деталей и сборочных единиц - часть 4

A37

Установка фильтра воздушного

A301

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1109249&00

3

Опора крепления воздушного фильтра

2

+

11184&1109301&00

1

Воздухозаборник в сборе

3

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

4

+

11184&1109010&00 ~

1

Фильтр воздушный в сборе

4

+

11184&1109010&01 ~

1

Фильтр воздушный в сборе

A38

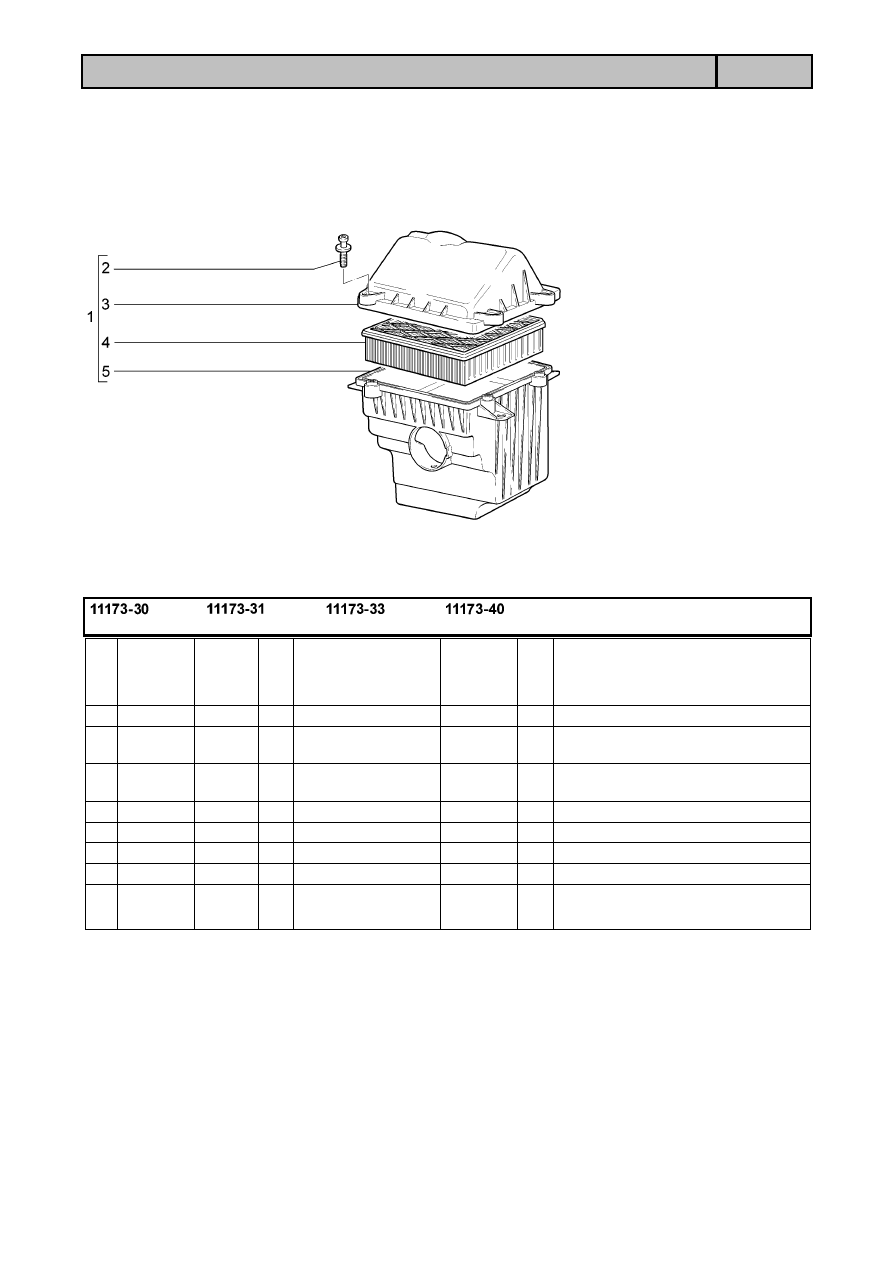

Фильтр воздушный

A302

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1109011&00

1

Корпус воздушного фильтра в сборе

2

21120&1109244&00

4

Винт крепления полукорпусов
воздушного фильтра

3

11180&1109016&00

1

Полукорпус воздушного фильтра
верхний

4

+

21120&1109080&00  ~

1

Элемент фильтрующий

4

+

21120&1109080&02  ~

1

Элемент фильтрующий

4

+

21120&1109080&03  ~

1

Элемент фильтрующий

4

+

21120&1109080&06  ~

1

Элемент фильтрующий

5

11180&1109012&00

1

Полукорпус воздушного фильтра
нижний

A39

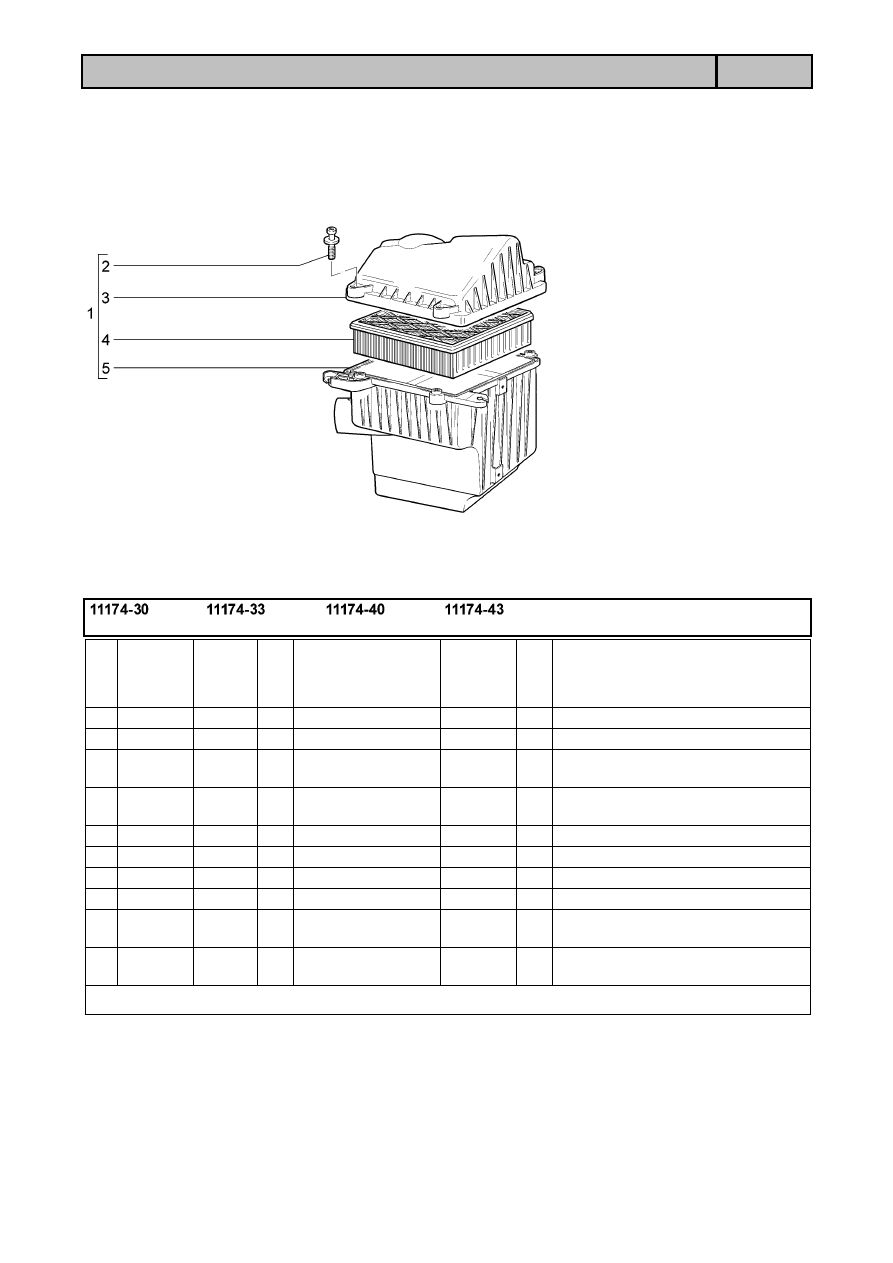

Фильтр воздушный

A303

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11184&1109011&00

1

Корпус воздушного фильтра в сборе

1

11184&1109011&01 *

1

Корпус воздушного фильтра в сборе

2

21120&1109244&00

4

Винт крепления полукорпусов
воздушного фильтра

3

11184&1109016&00

1

Полукорпус воздушного фильтра
верхний

4

+

21120&1109080&02 ~

1

Элемент фильтрующий

4

+

21120&1109080&03 ~

1

Элемент фильтрующий

4

+

21120&1109080&04 ~

1

Элемент фильтрующий

4

+

21120&1109080&06 ~

1

Элемент фильтрующий

5

11184&1109012&00

1

Полукорпус воздушного фильтра
нижний

5

11184&1109012&01 *

1

Полукорпус воздушного фильтра
нижний

* & входит в состав фильтра воздушного 11184&1109010&01 (А301)

A40

Система подачи воздуха

A310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1130020&00

1

Втулка уплотнительная

2

+

21083&1130010&20

1

Датчик расхода воздуха

3

+

00001&0026397&01

2

Шайба 6

4

+

00001&0009022&21

2

Болт  М6х16

5

+

21120&1148080&01 ~

2

Хомут винтовой в сборе

5

+

21120&1148080&03 ~

2

Хомут винтовой в сборе

6

+

11185&1148035&00

1

Шланг выпускной трубы

6

+

11186&1148035&00

(01)

1

Шланг выпускной трубы

7

+

21114&1148038&00

1

Шланг 440мм

8

+

21114&1148039&00

1

Шланг 315мм

9

+

11180&1148010&02 ~

1

Патрубок дроссельный в сборе

9

+

21120&1148010&12 ~

1

Патрубок дроссельный в сборе

10

+

00001&0011980&73

2

Шайба 8 пружинная коническая

11

+

00001&0061008&11

2

Гайка М8

12

+

21080&1300080&40 ~

4

Хомут винтовой

12

+

21080&1300080&41 ~

4

Хомут винтовой

A41

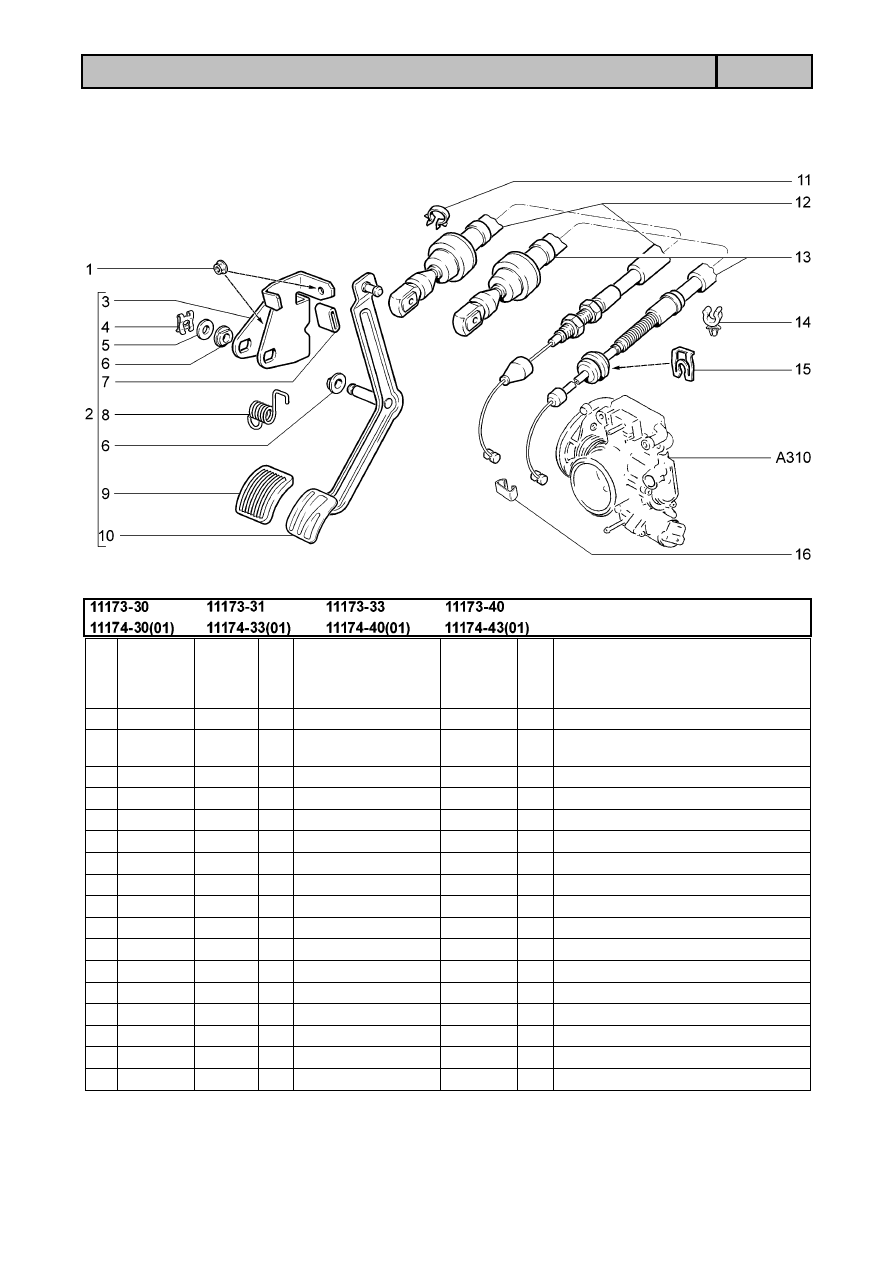

Привод акселератора

A320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

2

+

11180&1108011&00

1

Рычаг привода акселератора с
кронштейном в сборе

3

11180&1108022&00

1

Кронштейн рычага акселератора

4

+

00001&0010640&76

1

Скоба 8

5

+

00001&0005196&01

1

Шайба 8

6

+

21080&1108052&00

2

Втулка

7

21212&1108024&00

1

Прокладка упора

8

+

21080&1108036&00

1

Пружина возвратная

9

+

21100&1108019&00

1

Накладка педали акселератора

10

+

11180&1108013&01 ~

1

Рычаг привода акселератора

10

+

11180&1108013&02 ~

1

Рычаг привода акселератора

11

+

00001&0045700&80

1

Скоба 18,5

12

+

11180&1108054&10

1

Трос привода акселератора

13

+

11190&1108054&10

(01)

1

Трос привода акселератора

14

+

21100&1108157&00

1

Скоба крепления тросов

15

+

21230&1108163&00

(01)

1

Стопор

16

+

21080&1108089&00

1

Защелка

A42

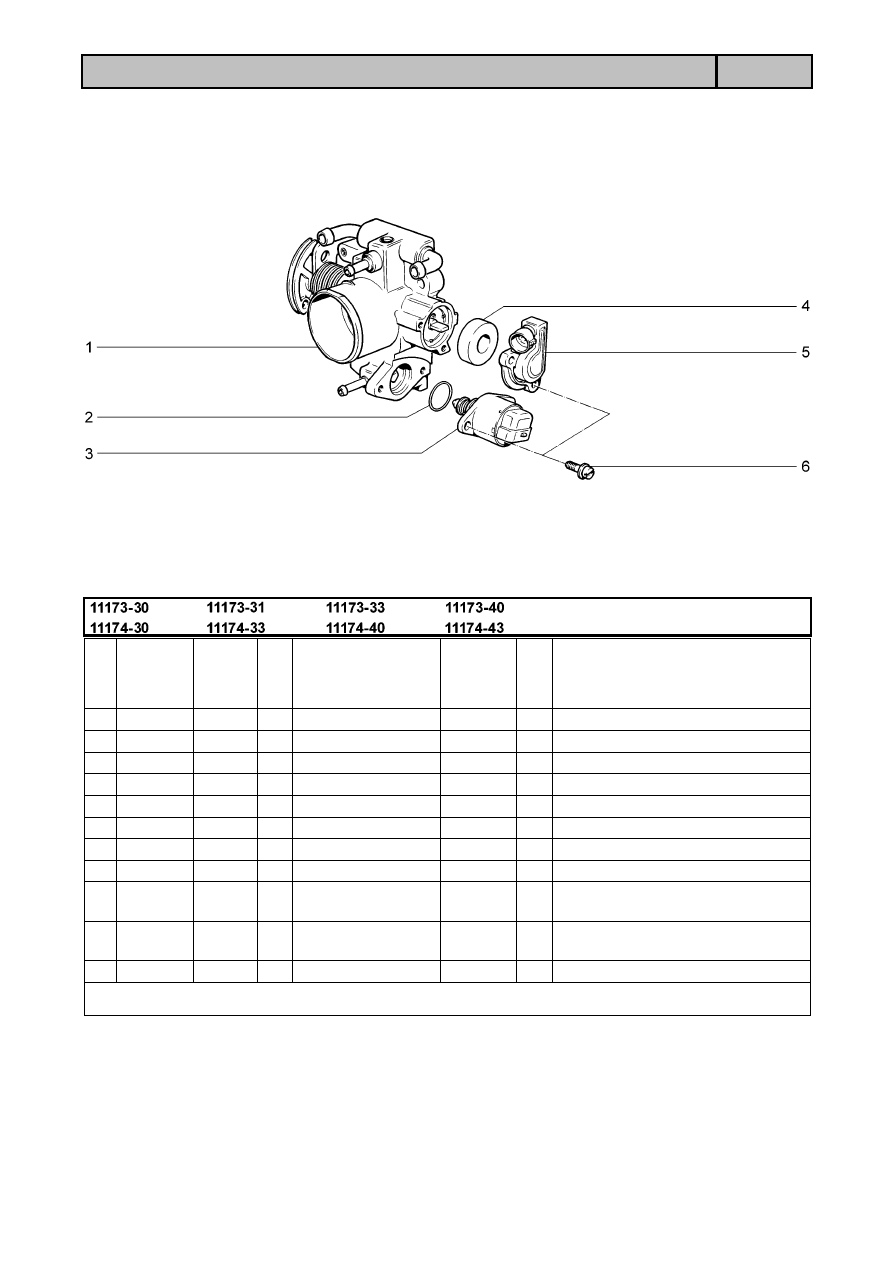

Патрубок дроссельный

A330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1148110&02

1

Патрубок дроссельный

2

+

21120&1148376&02

1

Кольцо уплотнительное

3

+

21120&1148300&01 ~

1

Регулятор холостого хода

3

+

21120&1148300&02 ~

1

Регулятор холостого хода

3

+

21120&1148300&03 ~

1

Регулятор холостого хода

3

+

21120&1148300&04 ~

1

Регулятор холостого хода

3

+

21120&1148300&05 *

1

Регулятор холостого хода

4

+

21120&1148176&02

1

Прокладка датчика

5

+

21120&1148200&00

1

Датчик положения дроссельной
заслонки

5

+

21120&1148200&31 *

1

Датчик положения дроссельной
заслонки

6

21100&1107892&01

4

Винт

* & входит в состав патрубка дроссельного 11180&1148010&02 (А320)

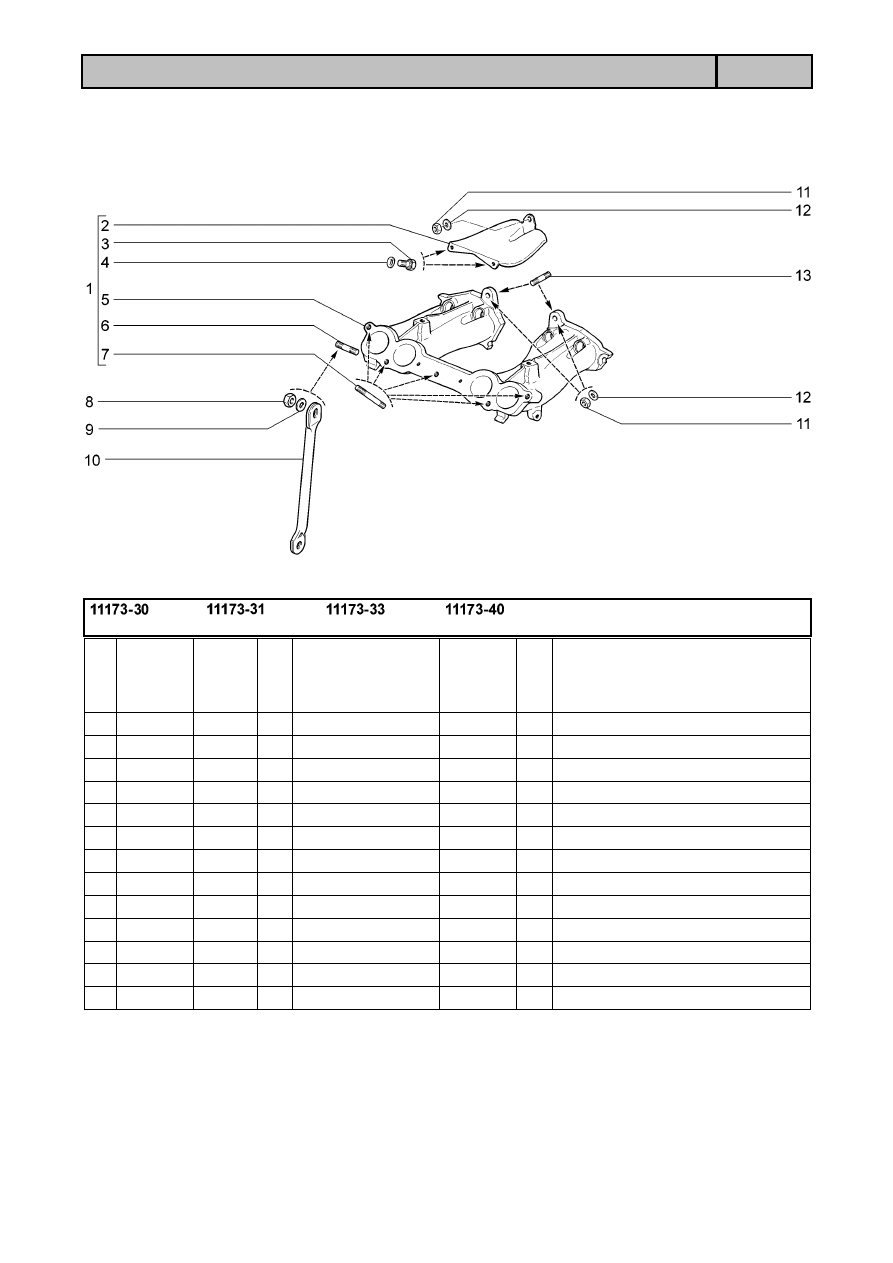

A43

Труба впускная

A400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21110&1008014&40

1

Труба впускная в сборе

2

+

21110&1008044&00

1

Экран коллектора

3

+

00001&0009020&21

2

Болт М6х12

4

+

00001&0011977&73

2

Шайба 6 пружинная коническая

5

+

21110&1008015&20

1

Труба впускная

6

+

00001&0035461&21

1

Шпилька М10х1,25х20

7

+

21114&1008082&00

5

Шпилька

8

+

00001&0021647&21

1

Гайка М10х1,25

9

+

00001&0026468&01

1

Шайба 10

10

+

21110&1008078&00

1

Кронштейн поддерживающий

11

+

00001&0061008&11

4

Гайка М8

12

+

00001&0005196&01

3

Шайба 8

13

+

00001&0035435&21

2

Шпилька М8х25

A44

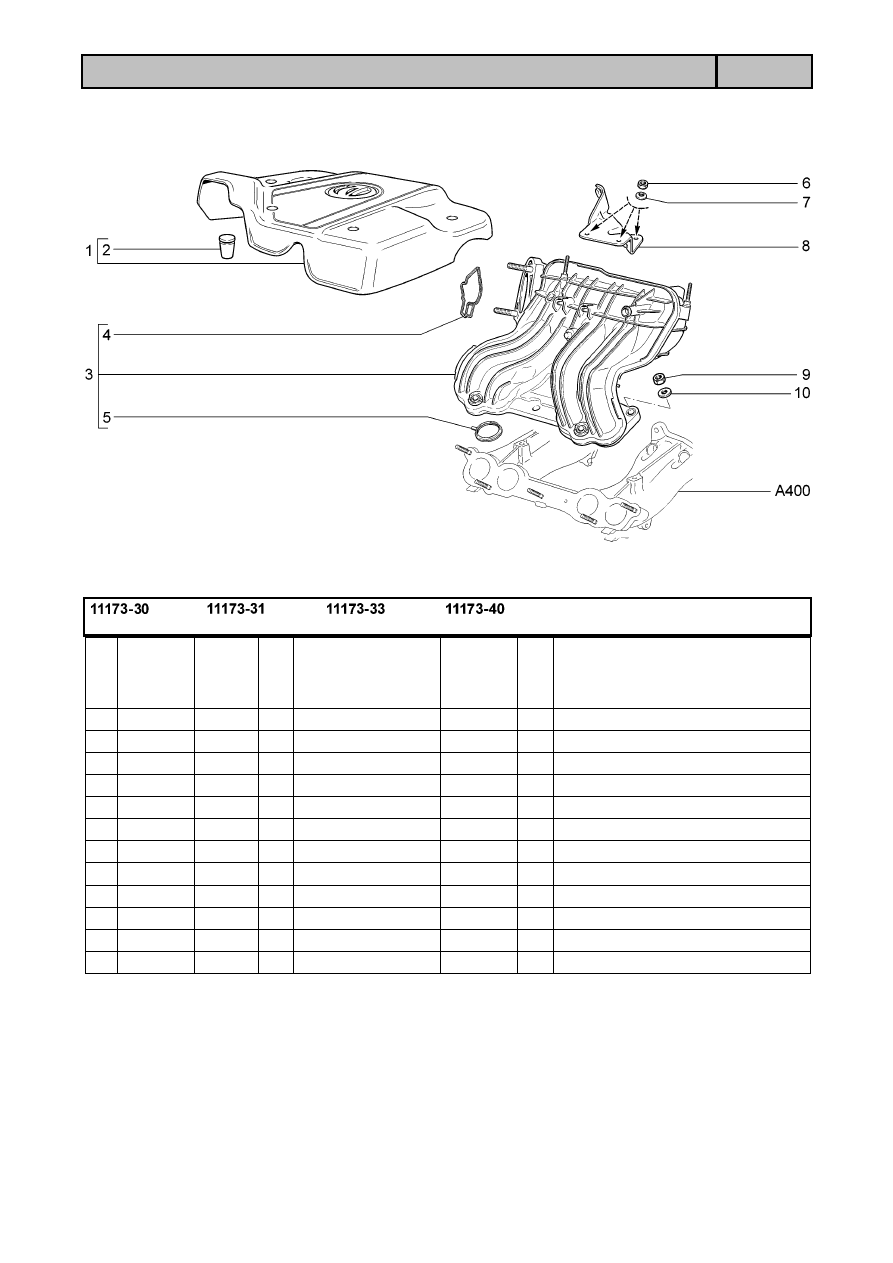

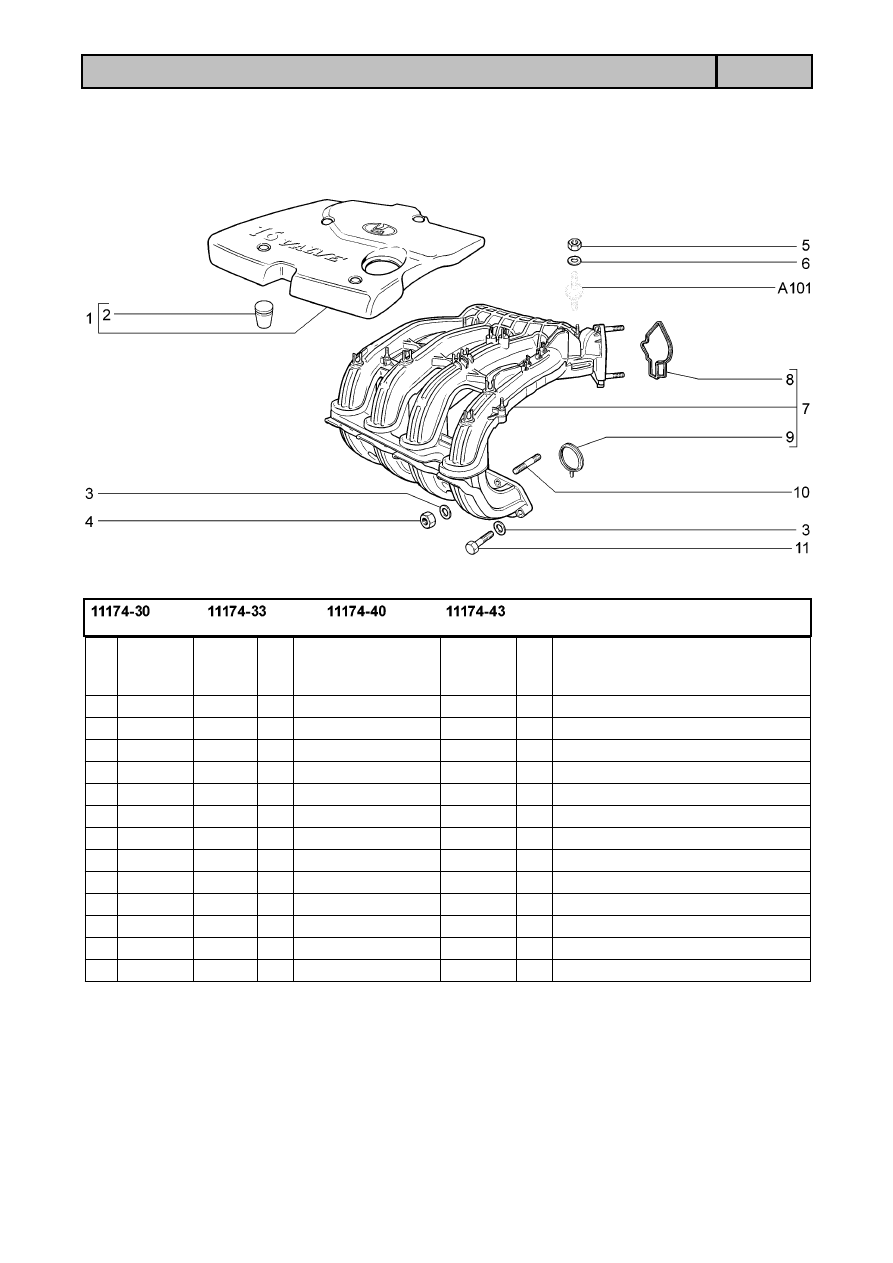

Модуль впуска

A410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21110&1008650&00 ~

1

Экран модуля впуска

1

+

21110&1008650&01 ~

1

Экран модуля впуска

2

+

21120&1008658&00

4

Опора экрана

3

+

21110&1008600&00 ~

1

Модуль впуска в сборе

3

+

21110&1008600&02 ~

1

Модуль впуска в сборе

4

+

21120&1008636&00

1

Уплотнитель дроссельного патрубка

5

+

21120&1008638&00

4

Уплотнитель газового канала

6

+

00001&0058962&11

3

Гайка М6

7

+

00001&0011974&73

3

Шайба 6 пружинная коническая

8

+

21114&1008050&00

1

Кронштейн опорный

9

+

00001&0061008&11

5

Гайка М8

10

+

00001&0005196&01

5

Шайба 8

A45

Модуль впуска

A411

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11186&1008650&00 ~

1

Экран модуля впуска

1

+

11186&1008650&01 ~

1

Экран модуля впуска

2

+

21120&1008658&00 ~

4

Опора экрана модуля впуска

2

+

21120&1008658&01 ~

4

Опора экрана модуля впуска

3

+

00001&0026467&01

5

Шайба 8

4

+

00001&0061008&11

3

Гайка М8

5

+

00001&0058962&11

2

Гайка М6

6

+

00001&0026444&01

2

Шайба 6

7

+

21120&1008600&00

1

Модуль впуска в сборе

8

+

21120&1008636&00

1

Уплотнитель дроссельного патрубка

9

+

21120&1008638&00

4

Уплотнитель газового канала

10

+

00001&0035170&20

3

Шпилька М8х25

11

+

00001&0060439&21

2

Болт М8х35

A46

Труба приемная с нейтрализатором

A420

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0061008&11 *

8

Гайка М8

2

+

00001&0005196&01 *

6

Шайба 8

2

+

00002&0204136&01 *

2

Шайба 8

3

+

11183&1203008&00 *

(Е&3)

1

Труба приемная

3

+

21101&1203008&10 *

(Е&4)

1

Труба приемная

4

+

21114&1008080&00 *

1

Прокладка

5

+

00001&0035435&21 *

3

Шпилька М8х25

6

+

00001&0035437&21 *

3

Шпилька М8х35

7

+

21010&1008082&00 *

1

Шпилька крепления газопровода

8

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

9

+

11183&1203040&00

1

Кронштейн приемной трубы

10

+

00001&0060432&21

2

Болт М8х16

11

+

00001&0005166&70

4

Шайба 8 пружинная

12

+

11190&1206090&00

1

Экран

13

+

00001&0038360&21

2

Болт М6х12 с зубчатым буртиком

14

+

11180&3850010&00 *

1

Управляющий датчик концентрации
кислорода

15

+

00001&0045694&80

2

Скоба 10

16

+

11180&1206095&00 *

1

Экран защиты шлангов

17

+

11180&1203042&00

1

Прижим кронштейна

18

+

21100&1203021&12

1

Прокладка фланца приемной трубы

19

+

11180&3850010&00

1

Диагностический датчик
концентрации кислорода

A47

Труба приемная с нейтрализатором

A420

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

20

+

00001&0035168&30

3

Шпилька М8х20

21

+

11190&1203075&00

1

Пластина контровки гаек

22

+

21080&1203019&01

3

Гайка крепления приемной трубы

* & входит в состав двигателя для зап.частей (А001)

A48

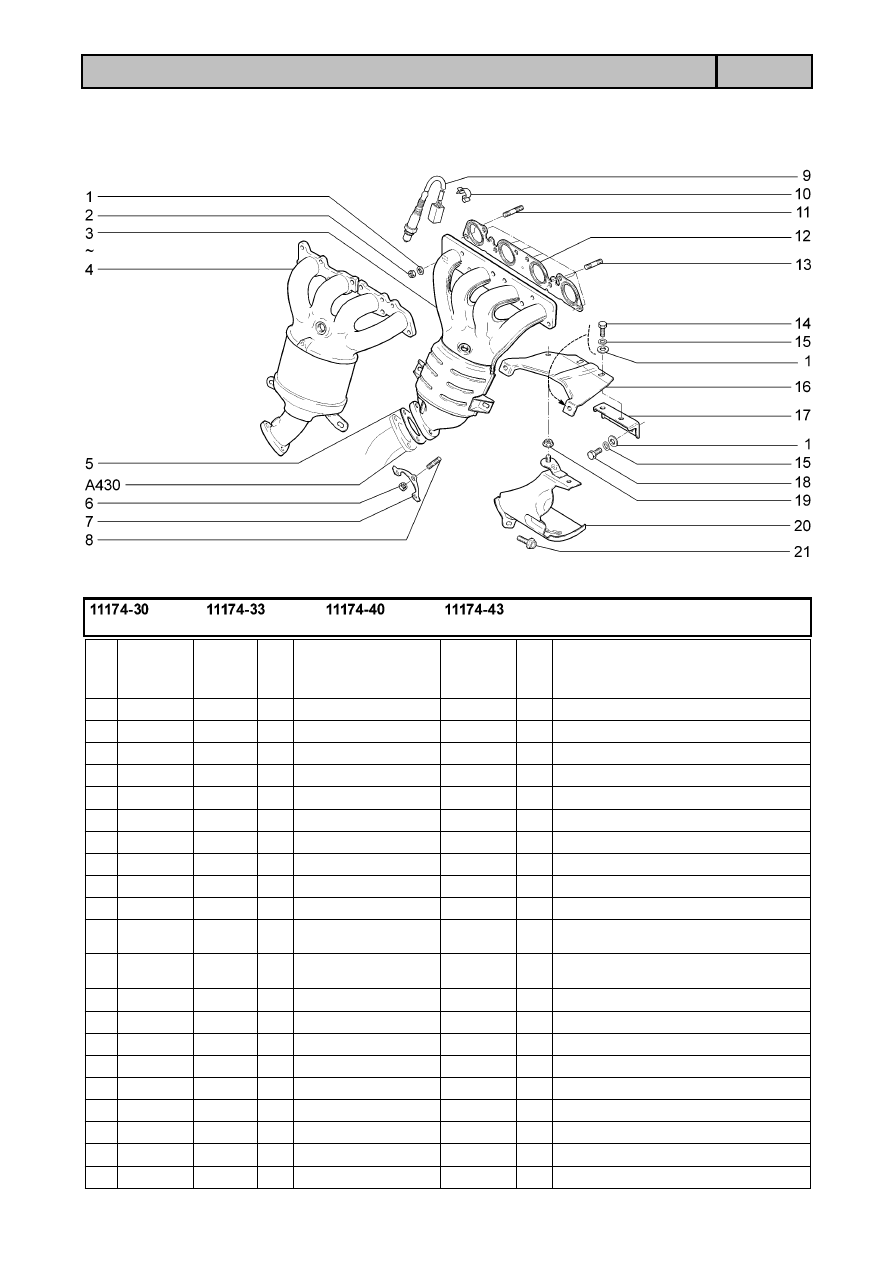

Труба приемная с нейтрализатором

A421

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0005196&01

14 Шайба 8

2

+

00001&0061008&11

8

Гайка М8

3

+

11194&1203008&00 ~

(Е&4)

1

Труба приемная

3

+

11194&1203008&10 ~

(Е&3)

1

Труба приемная

4

+

11194&1203008&01 ~

(Е&4)

1

Труба приемная

4

+

11194&1203008&11 ~

(Е&3)

1

Труба приемная

5

+

21100&1203021&12

1

Прокладка фланца

6

+

21080&1203019&01

3

Гайка крепления приемной трубы

7

+

11190&1203075&00

1

Пластина контровки гаек

8

+

00001&0035168&30

3

Шпилька М8х1,25х20

9

+

11180&3850010&00 *

1

Управляющий датчик концентрации
кислорода

9

+

11180&3850010&00

1

Диагностический датчик
концентрации кислорода

10

+

00001&0045694&80

2

Скоба 10х3,8

11

+

00001&0035437&21

1

Шпилька М8х35

12

+

21124&1008089&00 ~

1

Прокладка трубы приемной

12

+

21124&1008089&01 ~

1

Прокладка трубы приемной

13

+

00001&0035170&20

7

Шпилька М8х25

14

+

00001&0060433&21

4

Болт М8х18

15

+

00001&0005166&70

6

Шайба 8 пружинная

16

+

11194&1203040&00

1

Кронштейн приемной трубы

17

+

11194&1203044&00

1

Опора кронштейна приемной трубы

A49

Труба приемная с нейтрализатором

A421

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

00001&0060432&21

2

Болт М8х16

19

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

20

+

11194&1206090&00

1

Экран защитный

21

+

00001&0038360&21

2

Болт М6х12 с зубчатым буртиком

* & входит в состав двигателя для запасных частей (А002)

A50

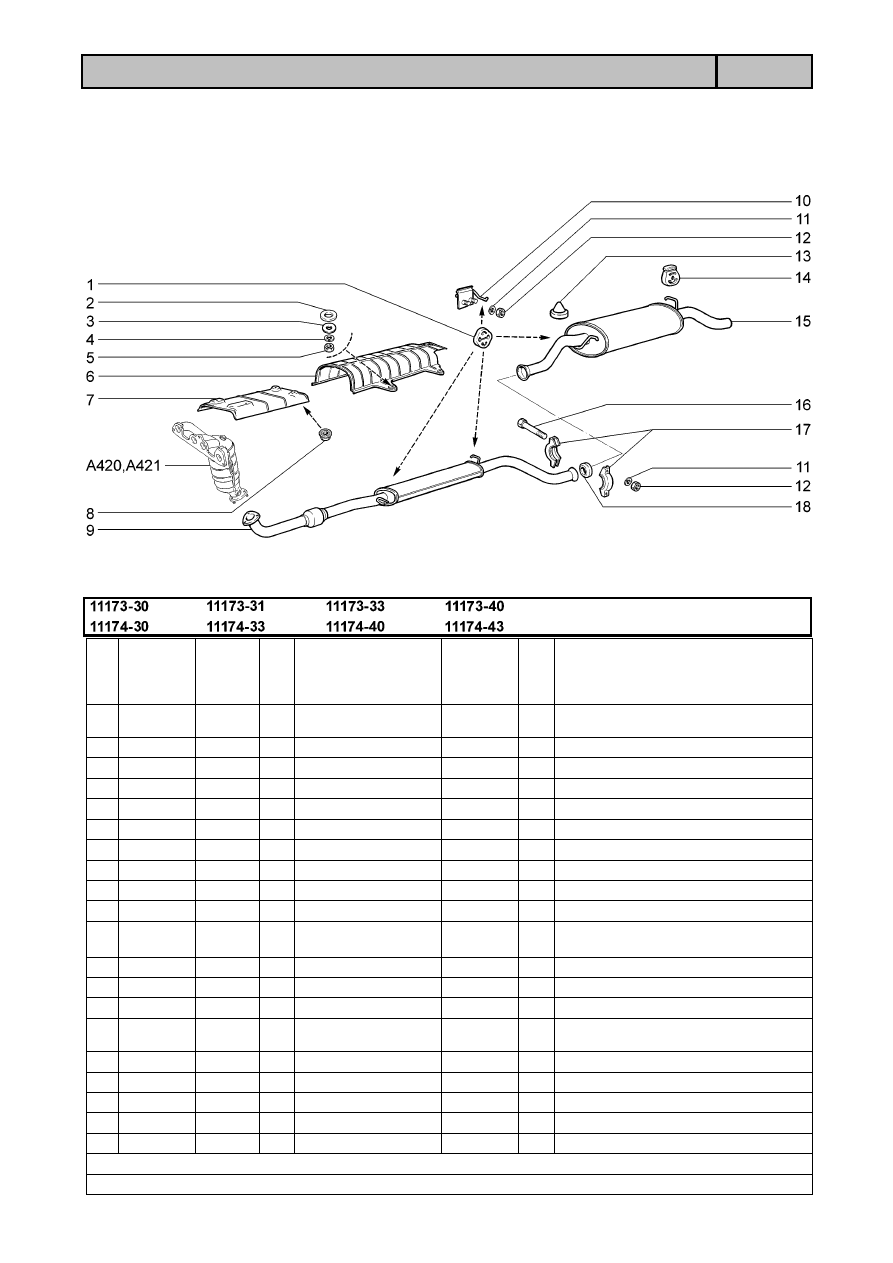

Глушители

A430

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1203073&00

3

Подушка подвески системы выпуска
газов

2

+

00001&0005200&01

4

Шайба 12

3

+

00001&0026437&01

4

Шайба 6

4

+

00001&0005164&70

4

Шайба 6 пружинная

5

+

00001&0058962&11

4

Гайка М6

6

+

11180&1203104&00

1

Экран защиты пола кузова

7

+

11180&1206020&00

1

Экран защитный пола кузова

8

+

00001&0038321&01

4

Гайка М6 с зубчатым буртиком

9

+

11180&1200020&00 !

1

Глушитель дополнительный

9

+

11180&1200020&02 !!

1

Глушитель дополнительный

10

+

11180&1203080&00

1

Кронштейн крепления глушителя
задний

11

+

00001&0005166&70

4

Шайба 8 пружинная

12

+

00001&0061008&11

4

Гайка М8

13

21030&5601155&00

2

Буфер

14

+

21213&1203073&00

1

Подушка подвески системы выпуска
газов

15

+

11180&1200010&00 ~ !

1

Глушитель основной

15

+

11180&1200010&02 ~ !!

1

Глушитель основной

16

+

00001&0060444&21

2

Болт М8х60

17

+

11180&1203064&00

2

Хомут соединительный

18

+

11180&1203121&00

1

Кольцо уплотнительное

11180&1200020&00  !  11180&1200010&00

11180&1200020&02  !!  11180&1200010&02

A51

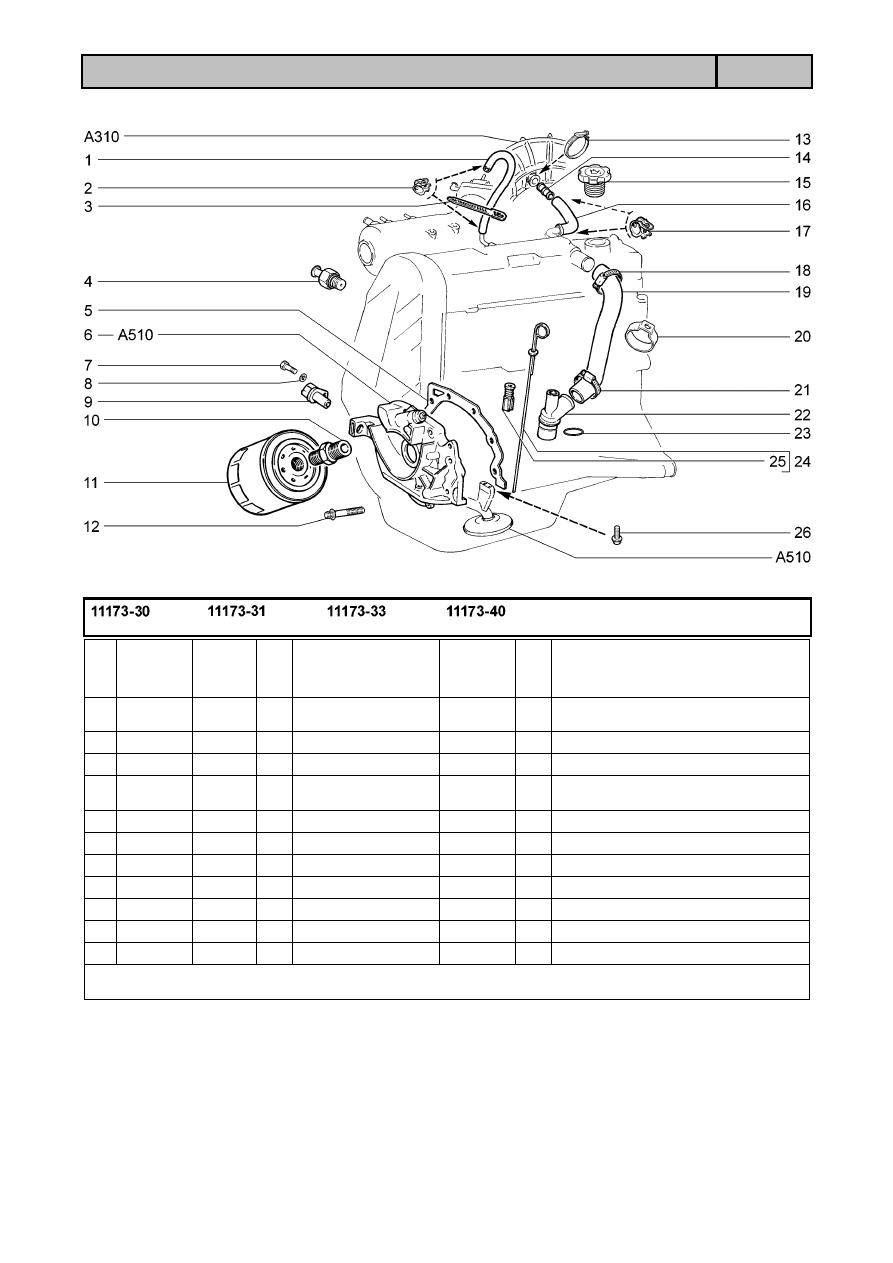

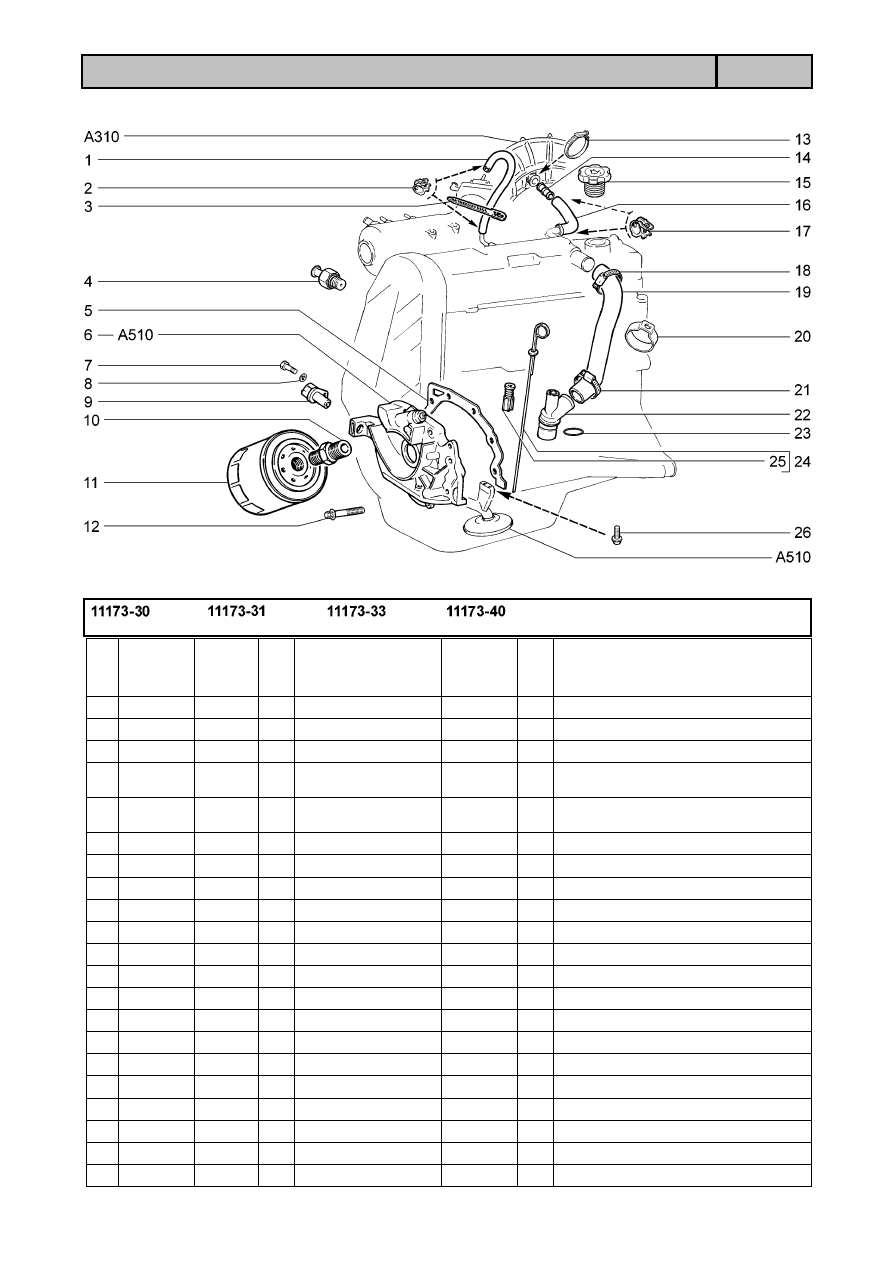

Система смазки и вентиляции

A500

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11110&1014240&00

1

Трубка вентиляции картера 260мм

2

+

00001&0001685&90

2

Хомут 12

3

+

00001&0045677&80

1

Хомут 126,5

4

+

11180&3829010&00 ~

1

Датчик контрольной лампы давления
масла

4

+

11180&3829010&02 ~

1

Датчик контрольной лампы давления
масла

5

+

21080&1011065&10

1

Прокладка насоса

6

+

21120&1011010&01

1

Насос масляный в сборе

7

+

00001&0009024&21

1

Болт М6х20

8

+

00001&0005164&70

1

Шайба 6 пружинная

9

+

21120&3847010&00 ~

1

Датчик индуктивный

9

+

21120&3847010&04 ~

1

Датчик индуктивный

10

+

21010&1012150&00

1

Штуцер

11

+

21050&1012005&00 ~

1

Фильтр масляный

11

+

21080&1012005&00 ~

1

Фильтр масляный

11

+

21080&1012005&08 ~

1

Фильтр масляный

11

+

21080&1012005&09 ~

1

Фильтр масляный

12

+

21120&1011257&00

6

Болт крепления масляного насоса

13

+

21080&1300080&60 ~ *

1

Хомут винтовой

13

+

21080&1300080&61 ~ *

1

Хомут винтовой

14

+

21120&1014059&10 *

1

Патрубок соединительный

15

+

11190&1009146&00

1

Крышка

A52

Система смазки и вентиляции

A500

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

16

+

21110&1014058&10

1

Шланг вытяжной вентиляции
верхний

17

+

00001&0001689&90

2

Хомут 22

18

+

21080&1300080&10

1

Хомут винтовой

19

+

21080&1014056&10

1

Шланг вытяжной вентиляции
нижний

20

+

21080&1108158&00

1

Держатель скобы

21

+

21080&1300080&20

1

Хомут винтовой

22

+

21080&1014213&20

1

Штуцер

23

+

21080&1014248&00

1

Кольцо уплотнительное

24

+

21080&1009045&00

1

Указатель уровня масла

25

+

21010&1009055&00

1

Уплотнитель

26

+

21150&1010076&00

2

Болт крепления маслоприемника

* & входит в состав фильтра воздушного 11180&1109010&00 (А300)
