LADA NIVA 4x4. Каталог запасных частей - часть 11
Catalogue LADA NIVA 12. 2003
A311
12
13
14
1
15
2
16
3
4
17
3
2
18
5
6
19
7
21
20
8
9
22
10
11
23
œ-»¬Œƒ ¿ —*À*-¿“Œ-¿ (E)
21216

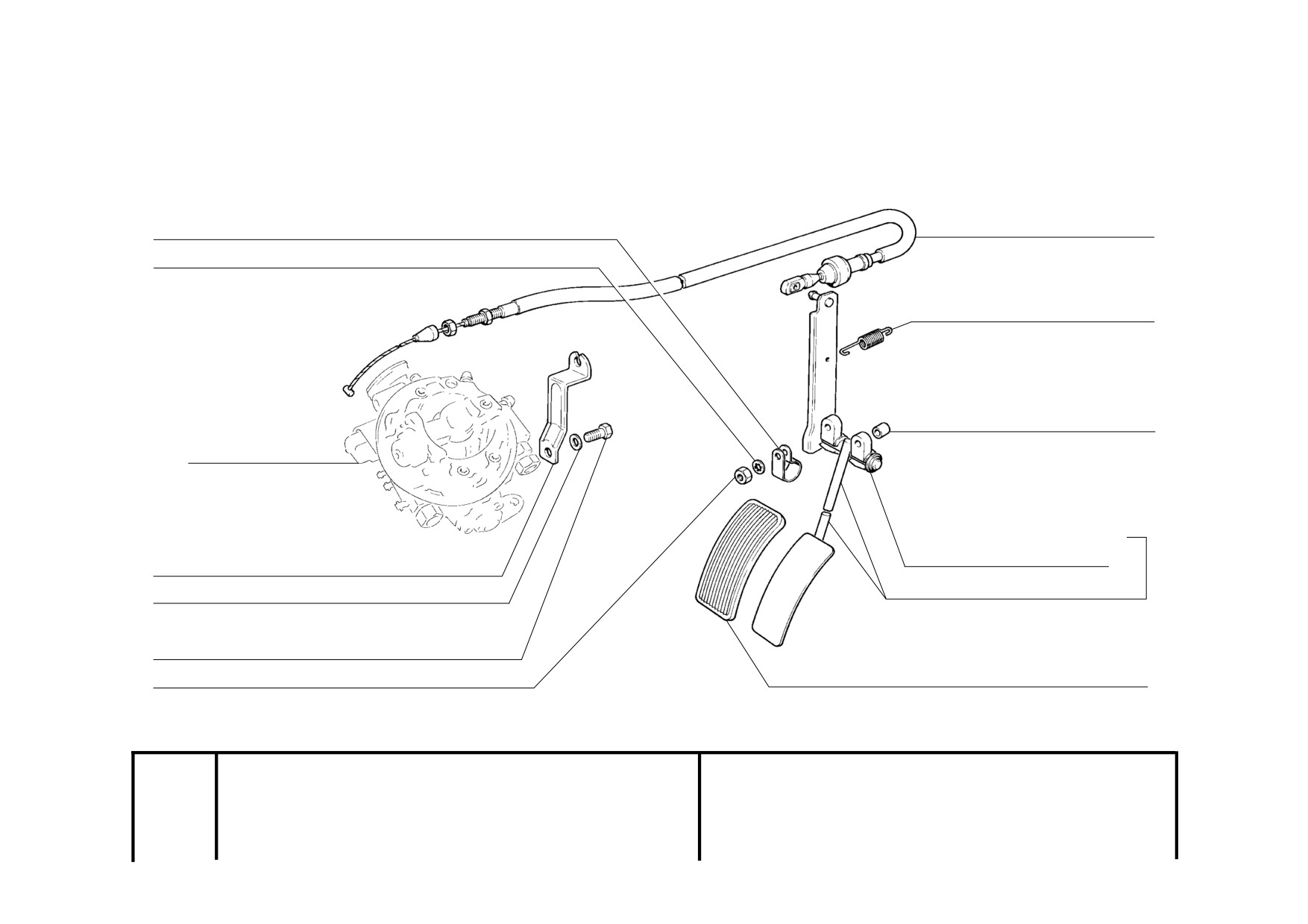

Throttle drive unit
¿371
Commande d'accélérateur
Gaspedalbetätigung
Mando del acelerador
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
10124776
1
Держатель шарового пальца
Ball pin holder
Support de rotule
Kugelzapfenhalter
Sujetador de la rótula esférica
2
15153580
2
Наконечник
End piece
Embout
Endstück
Terminal
3
15896411
2
Гайка M5
Nut M5
Ecrou M5
Mutter M5
Tuerca M5
4
2101-1108051
1
Тяга
Link rod
Tringle
Stange
Varilla
5
2108-1107148
1
Шайба пружинная
Spring washer
Rondelle élastique
Federring
Arandela elástica
6
2104-1108036
1
Пружина возвратная
Return spring
Ressort de rappel
Rückholfeder
Muelle de retorno
7
2104-1108090
1
Кронштейн
Bracket
Support
Halter
Soporte
8
2101-1108136
1
Рычаг
Lever
Levier
Hebel
Palanca
9
21216-1108138
1
Кронштейн
Bracket
Support
Träger
Soporte
10
10725911
2
Гайка M6 низкая
Thin nut M6
Ecrou bas M6
Flachmutter M6
Tuerca M6 baja
11
12599071
2
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
12
21213-1108124
1
Уплотнитель троса
Grommet
Joint d'étanchéité de câble
Dichtstopfen
Empaquetadura de cable
13
2101-1108122
1
Пластина прижимная
Retaining plate
Plaque de serrage
Druckplatte
Placa de apriete
14
21213-1108100
1
Трос ручного управления
Choke manual control cable
Câble de commande à main
Startklappenzug
Cable de comando manual
15
21216-1108054
1
Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
16
15896211
1
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
17
11197773
1
Шайба 6 пружинная коническая
Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
18
2101-1108036
1
Пружина возвратная
Return spring
Ressort de rappel
Rückholfeder
Muelle de retorno
19
2101-1003017
2
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
20
0 21212-1108026
1
Валик привода акселератора
Accelerator pivot pin
Arbre de commande
Gaszugwelle
Eje de mando acelerador
d'accélérateur
21
2101-1108039
2
Кронштейн
Bracket
Support
Pedalbock
Soporte
22
21032-1108042-10
2
Усилитель
Reinforcement
Renfort
Verstärker
Refuerzo
23
0 21012-1108019
1
Накладка педали
Pedal pad
Couvre-pédale
Pedalauflage
Goma del pedal
A371
Catalogue LADA NIVA 12. 2003
1
(03)A403
2
3
(01)A312
4
14
5
6
15
7
8
17
9
18
19
10
20
16
11
12
21
22
13
23
œ-»¬Œƒ ¿ —*À*-¿“Œ-¿
21214
(01)
2131-41
(03)
Throttle drive unit
21214-10 (01)
¿372
Commande d'accélérateur
21214-20 (03)
Gaspedalbetätigung
Mando del acelerador
21215-10 (02)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
10902221
(03)
2
Болт М6х16
Bolt M6x16
Boulon M6x16
Schraube M6x16
Tornillo M6x16
2
10516470
(03)
2
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
3
21214-1108069-20
(03)
1
Кронштейн
Bracket
Support
Tragbock
Soporte
4
14570080
(01)
1
Скоба
18
Clamp 18
Etrier 18
Kabelschelle 18
Grapa 18
5
17668901
(01)
1
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
6
21214-1108076
(01)
1
Кронштейн
Bracket
Support
Tragbock
Soporte
7
21214-1108069
(01)
1
Кронштейн
Bracket
Support
Tragbock
Soporte
8
12642701
(01)
1
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
9
16043221
(01)
1
Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
10
2105-1104093
(01)
2
Скоба
Brace
Etrier
Bügel
Grapa
11
2110-1108157
(03)
1
Скоба
Clamp
Etrier
Klammer
Grapa
12
21213-3707131
(03)
1
Кронштейн
Bracket
Support
Träger
Soporte
13
21214-1108054
(01)
1
Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
13
21214-1108054-10
(03)
1
Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
14
21215-1108054
(02)
1
Трос привода дозатора
Cable, fuel supply control
Câble de commande de doseur
Gaszug
Cable de mando del
dosificador
15
21214-1108273
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
16
21214-1108011
1
Рычаг привода акселератора
Operating lever, accelerator
Levier de commande
Gaspedal
Palanca de mando del
d'accélérateur
acelerador
17
21214-1108015
1
Рычаг привода акселератора
Operating lever, accelerator
Levier de commande
Gaspedal
Palanca de mando del
d'accélérateur
acelerador
18
10734201
1
Шплинт
2x15
Split pin 2x15
Goupille 2x15
Splint 2x15
Clavija 2x15
19
2108-1107148
1
Шайба пружинная
Spring washer
Rondelle élastique
Federring
Arandela elástica
20
2101-1108014-10
1
Педаль акселератора
Accelerator pedal
Pédale d'accélérateur
Gaspedal
Pedal del acelerador
21
10519601
1
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
22
2108-1108052
2
Втулка
Bush
Douille
Buchse
Buje
23
2108-1108036
1
Пружина возвратная
Return spring
Ressort de rappel
Rückholfeder
Muelle de retorno
A372
Catalogue LADA NIVA 12. 2003
7
1
2
8
9
A312
11
10
3
4
5
12
6
œ-»¬Œƒ ¿ —*À*-¿“Œ-¿ (E)
212146
Throttle drive unit
212146-10
¿373
Commande d'accélérateur
Gaspedalbetätigung
Mando del acelerador
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21032-1108042-10
2
Усилитель
Reinforcement
Renfort
Verstärker
Refuerzo
2
12599071
2
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
3
21214-1108069
1
Кронштейн
Bracket
Support
Tragbock
Soporte
4
12642701
1
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
5
16043221
1
Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
6
10725911
2
Гайка M6 низкая
Thin nut M6
Ecrou bas M6
Flachmutter M6
Tuerca M6 baja
7
21216-1108054-10
1
Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
8
2101-1108036
1
Пружина возвратная
Return spring
Ressort de rappel
Rückholfeder
Muelle de retorno
9
2101-1003017
2
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
10
21216-1108026
1
Рычаг привода акселератора
Accelerator operating lever
Levier de commande
Betätigungshebel
Palanca de mando del
d'accélérateur
acelerador
11
2101-1108039
2
Кронштейн
Bracket
Support
Pedalbock
Soporte
12
0 21012-1108019
1
Накладка педали
Pedal pad
Couvre-pédale
Pedalauflage
Goma del pedal
A373
Catalogue LADA NIVA 12. 2003
A307
9
1
10
2
A381
16
A403
4
11
5
3
6
12
7
13
7
A610
8
14
A610
15
—»—“$ÿ œŒƒ¿*» ¬Œ«ƒ”’¿
21214-20
Air supply system
¿380
Système d'amenée d'air
2131-41
Luftansaugsystem
Sistema de alimentación de aire
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21083-1130020
1
Прокладка
Gasket
Joint
Dichtung
Junta
2
08419
—>01.03
21083-1130010-01
~
1
Датчик расхода воздуха
MAF sensor
Capteur de débit d'air
Luftmassenmesser
Transmisor consumo de aire
2
21083-1130010-10
~
1
Датчик расхода воздуха
MAF sensor
Capteur de débit d'air
Luftmassenmesser
Transmisor consumo de aire
3
1792
11.00—>
21214-1148030
1
Шланг впускной в сборе
Hose
Tuyau
Schlauch
Manguera
4
21214-1148034
1
Шланг впускной
Hose
Manchon
Schlauch
Manguera
5
21214-1148041
1
Вставка
Insert
Raccord
Einsatz
Inserción
6
21214-1148035
1
Шланг впускной
Hose
Manchon
Schlauch
Manguera
7
1792
11.00—>
2112-1148080
4
Хомут
Clip
Collier
Bandschelle
Abrazadera
7
01792
—>11.00
2112-1148080-02
4
Хомут
Clip
Collier
Bandschelle
Abrazadera
8
01792
—>11.00
2112-1148039
1
Шланг 440 мм
Hose 440 mm
Tuyau 440 mm
Schlauch 440 mm
Manguera 440 mm
8
1792
11.00—>
2108-1107034
1
Шланг 330 мм
Hose 330 mm
Tuyau 330 mm
Zuleitung 330 mm
Manguera 330 mm
9
10902221
2
Болт М6х16
Bolt M6x16
Boulon M6x16
Schraube M6x16
Tornillo M6x16
10
12639701
2
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
11
21082-1148015
~
1
Прокладка патрубка
Gasket
Joint de tubulure
Stutzendichtung
Junta de la tubadura
11
2112-1148015
~
1
Прокладка патрубка
Gasket
Joint de tubulure
Stutzendichtung
Junta de la tubadura
12
11198073
2
Шайба 8 пружинная коническая
Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
13
16100821
2
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
14
07382
—>10.02
2108-1107012-01
4
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
14
7382
10.02—>
2108-1300080-40
4
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
15
01792
—>11.00
2123-1148038
1
Шланг 700 мм
Hose 700 mm
Tuyau 700 mm
Schlauch 700 mm
Manguera 700 mm
15
1792
11.00—>
2112-1148038
1
Шланг 480 мм
Hose 480 mm
Tuyau 480 mm
Schlauch 480 mm
Manguera 480 mm
16
8419
01.03—>
21083-1130010-20
(20,30)
1
Датчик расхода воздуха
MAF sensor
Capteur de débit d'air
Luftmassenmesser
Transmisor consumo de aire
A380
Catalogue LADA NIVA 12. 2003
4
1
5
6
2
3
7
œ¿“-”¡Œ ƒ-Œ——+À‹Õ¤…
21214-20
Throttle manifold
2131-41
¿381
Boîtier papillon
Drosselrkappenstutze
Tubuladura de mariposa
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
0 2123-1148110
1
Патрубок дроссельный
Throttle valve housing
Tubulure à papillon
Drosselklappenstutzen
Tubuladura de mariposa
2
2112-1148376-02
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
3
0 21203-1148300-02
1
Регулятор холостого хода
Idle air control valve
Régulateur de ralenti
Leerlaufregler
Motor paso a paso ralentí
4
2123-1148010
~
1
Патрубок дроссельный в сборе
Throttle valve housing assy
Tubulure à papillon complet
Drosselklappenstutzen komplett Tubuladura de mariposa en
conjunto
4
2123-1148010-01
~
1
Патрубок дроссельный в сборе Throttle valve housing assy
Tubulure à papillon complet
Drosselklappenstutzen komplett Tubuladura de mariposa en
conjunto
5
2112-1148176-02
1
Прокладка датчика
Gasket, sensor
Joint de capteur
Sensordichtung
Junta del captador
6
2112-1148200
1
Датчик положения дроссельной Throttle position sensor
Capteur de papillon
Drosselklappenschalter
Potenciometro mariposa gases
заслонки
7
2110-1107892-01
4
Винт M4x0,7x14
Screw M4x0.7x14
Vis M4x0,7x14
Schraube M4x0,7x14
Tornillo M4x0,7x14
A381
Catalogue LADA NIVA 12. 2003
A403
10
4
1
11
4
2
7
3
4
8
A402
4
5
9
6
-¿Ãœ¿, ‘Œ-—”Õ » » --.”Àfl“Œ- ƒ¿¬À-Õ»fl
21214-20
Fuel rail, injectors and pressure regulator
2131-41
¿390
Rampe, injecteurs et régulateur de pression
Kraftstoffverteiler, Einspritzdüsen und Druckregler
Rampa, inyectores y regulador de presión
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2111-1144025-02
2
Винт регулятора давления
Pressure regulator screw
Vis de limiteur de pression
Stellschraube des Druckreglers Tornillo regulador de presión
2
2105-1127020
1
Шланг 150 мм
Hose 150 mm
Tuyau 150 mm
Schlauch 150 mm
Manguera 150 mm
3
2112-1160010
1
Регулятор давления топлива
Pressure regulator
Régulateur de pression
Kraftstoffdruckregler
Regulador de presión
d'essence
4
2111-1132188
9
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
5
2123-1144010
1
Рампа форсунок в сборе
Fuel rail assy
Rampe d'injecteurs complète
Kraftstoffverteiler komplett
Tubo distribuidor combustible
en conjunto
5
4508-ПИ
05.02—>
21214-1144010
(20,30)
1
Рампа форсунок в сборе
Fuel rail assy
Rampe d'injecteurs complète
Kraftstoffverteiler komplett
Tubo distribuidor combustible
en conjunto
6
11197773
2
Шайба 6 пружинная коническая Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
7
2112-1132032-02
4
Фиксатор форсунки
Injector securing clip
Fixateur d'injecteur
Einspritventilhalterung
Fiador del inyector
8
2111-1132010-02
4
Форсунка
Injector
Injecteur
Einspritzventil
Inyector
9
2111-1144026
2
Винт крепления рампы
Rail securing screw
Vis de fixation de rampe
Befestigungsschraube für
Tornillo de fijación tubo
Kraftstoffsammelrohr
distribuidor combustible
10
4508-ПИ
05.02—>
2111-1132032-10
(20,30)
4
Фиксатор форсунки
Injector securing clip
Fixateur d'injecteur
Einspritventilhalterung
Fiador del inyector
11
4508-ПИ
05.02—>
2111-1132010-10
(20,30)
4
Форсунка
Injector
Injecteur
Einspritzventil
Inyector
A390
Catalogue LADA NIVA 12. 2003
2
1
3
4
11
5
6
12
A420(02)(01-163)
13
14
7
8
9
15
10
16
“-”¡¿ ¬œ”— Õ¿fl » ¬¤œ”— ÕŒ… ŒÀÀ1 “Œ-
21213
(02)

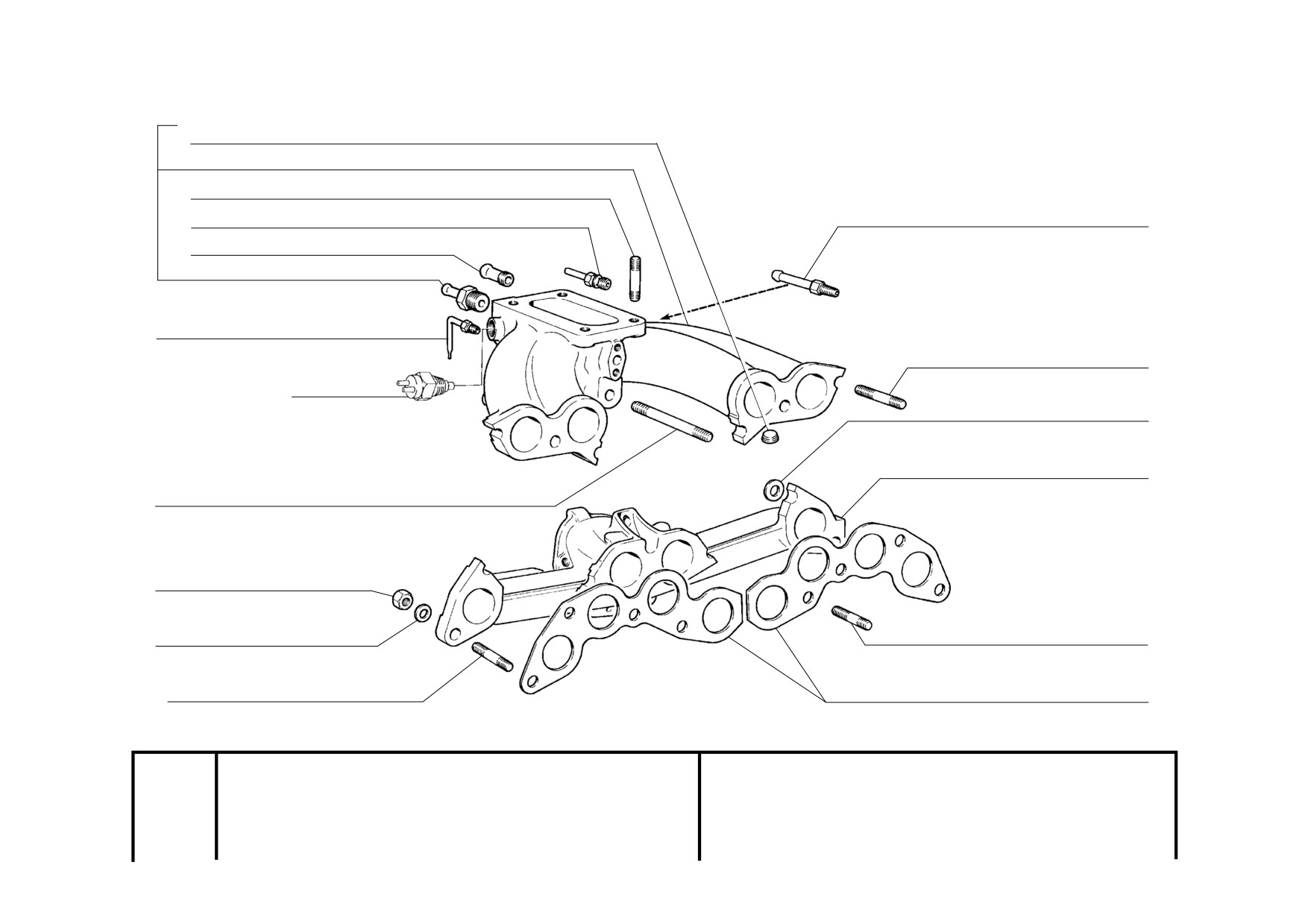

Intake and exhaust manifold
21216
(02)
A400
Tubulure d'admission et collecteur d'échappement
21217
(01)
Ansaugrohr und Auslaßkrümmer
Tubo de admisión y colector de escape
2131-01
(02)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
0 2121-1008014-17
(01-163)
1
Труба впускная
Intake manifold
Tubulure d'admission
Saugrohr
Tubo de admisión
1
21213-1008014-50
(02)
1
Труба впускная
Intake manifold
Tubulure d'admission
Saugrohr
Tubo de admisión
1
0 2103-1008014-83
(01-110,134,
1
Труба впускная
Intake manifold
Tubulure d'admission
Saugrohr
Tubo de admisión
137,138,176)
2
10268450
2
Пробка
20х1,5 коническая
Taper plug 20x1.5
Bouchon conique 20x1,5
Verschlußschraube mit
Tapón cónico 20x1,5
Kegelgewinde 20x1,5
3
13517111
(02)
4
Шпилька M8x28
Stud M8x28
Goujon M8x28
Stift M8x28
Espárrago M8x28
3
13517311
(01)
4
Шпилька M8x35
Stud M8x25
Goujon M8x35
Stift M8x35
Espárrago M8x35
4
2103-1127607-10
1
Штуцер
Union
Raccord
Gewindestutzen
Racor
5
2103-1008021
1
Штуцер
Union
Raccord
Stutzen
Racor
6
2101-1008016-01
1
Трубка дренажная
Drain pipe
Tube de drainage
Drainagerohr
Tubo de drenaje
7
13544621
1
Шпилька M8x80
Stud M8x80
Goujon M8x80
Stift M8x80
Espárrago M8x80
8
16100811
7
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
9
10519601
3
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
10
13543621
2
Шпилька M8x30
Stud M8x30
Goujon M8x30
Stift M8x30
Espárrago M8x30
11
0 2107-1164036
1
Штуцер
Union
Raccord
Stutzen
Racor
12
2101-1008082
3
Шпилька
Stud
Goujon
Gewindestift
Espárrago
13
22041361
4
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
14
2101-1008025-10
(01)
1
Коллектор выпускной
Exhaust manifold
Collecteur d'échappement
Auslaßkrümmer
Colector de escape
14
21213-1008025
(02)
1
Коллектор выпускной
Exhaust manifold
Collecteur d'échappement
Auslaßkrümmer
Colector de escape
15
13543521
1
Шпилька M8x25
Stud M8x25
Goujon M8x25
Stift M8x25
Espárrago M8x25
16
01025
—>06.00
21213-1008081
~
2
Прокладка
Gasket
Joint
Dichtung
Junta
16
01025
—>06.00
21213-1008081-01
~
2
Прокладка
Gasket
Joint
Dichtung
Junta
16
1025
06.00—>
21213-1008081-10
~
2
Прокладка
Gasket
Joint
Dichtung
Junta
16
1025
06.00—>
21213-1008081-11
~
2
Прокладка
Gasket
Joint
Dichtung
Junta
16
01025
—>06.00
21213-1008081-12
~
2
Прокладка
Gasket
Joint
Dichtung
Junta
16
1025
06.00—>
21213-1008081-14
~
2
Прокладка
Gasket
Joint
Dichtung
Junta
A400
содержание .. 9 10 11 12 ..
