LADA PRIORA Coupe. Каталог деталей и сборочных единиц - часть 1

ДВИГАТЕЛЬ

А001

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A1

1

+

21126-1000260-07

Двигатель в сборе (для зап.частей)

ПОДВЕСКА ДВИГАТЕЛЯ ПРАВАЯ

А010

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A2

1

+

00001-0021647-11

1

Гайка М10х1,25

2

+

00001-0011983-73

1

Шайба 10 пружинная коническая

3

+

21100-1001157-10

1

Кронштейн правой опоры двигателя

4

+

21100-1041034-20

1

Кронштейн генератора

5

+

00001-0011980-73

4

Шайба 8 пружинная коническая

6

+

00001-0060438-21

1

Болт М8х30

7

+

00001-0060446-21

1

Болт М8х70

8

+

21100-1701250-00

2

Болт М8х85

9

+

21100-1001224-00

3

Болт М10х1,25х70

10

+

00001-0026468-01

3

Шайба 10

11

+

21100-1001195-00

1

Кронштейн правой опоры двигателя с

подушкой

12

+

21100-1001161-00

2

Болт М8х66

13

21120-1001376-00

1

Болт М10

14

+

21120-1001371-00

2

Болт М10х1,25х55

15

21100-1001257-00

1

Гайка М10х1,25

16

+

21010-1003017-00

2

Втулка установочная

17

+

21120-1001364-00

2

Втулка установочная

18

+

21120-1001366-00

1

Втулка

19

+

21120-1001373-00

1

Болт М10х1,25х105

20

+

21700-1001362-10

1

Кронштейн

21

+

21120-1001300-00

1

Штанга

22

+

21120-1001310-00

~

1

Подушка штанги

22

+

21120-1001310-01

~

1

Подушка штанги

23

+

21120-1001384-00

1

Болт М10х1,25х50

ПОДВЕСКА ДВИГАТЕЛЯ ЛЕВАЯ

А020

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A3

1

+

21120-1001346-00

1

Гайка закладная

2

21100-1001257-00

1

Гайка М10х1,25

3

+

21120-1001300-00

1

Штанга

4

+

21120-1001310-00

~

1

Подушка штанги

4

+

21120-1001310-01

~

1

Подушка штанги

5

+

00001-0005196-01

1

Шайба 8

6

+

00001-0060440-21

1

Болт М8х40

7

+

00001-0035443-31

2

Шпилька М8х65

8

+

21120-1001364-00

2

Втулка установочная

9

+

00001-0026468-01

1

Шайба 10

10

+

21120-1001351-00

1

Болт М10х1,25х66

11

+

21120-1001074-00

1

Рым

12

+

00001-0061008-11

1

Гайка М8

13

+

21120-1001326-00

1

Болт М10х1,25х118

14

+

21120-1001292-00

1

Кронштейн верхний

15

+

21100-3701686-00

3

Гайка

16

+

00001-0035438-31

1

Шпилька М8х40

17

+

21100-1001259-10

2

Болт М8х21

18

+

21100-1001240-00

1

Подушка левой опоры двигателя в сборе

19

+

00001-0013069-21

1

Болт М10х1,25х30

20

+

00001-0011983-73

1

Шайба 10 пружинная коническая

21

+

21100-1001230-00

1

Кронштейн левой опоры двигателя

22

+

21120-1001348-00

1

Шайба опорная

23

+

00001-0025745-11

1

Гайка М10х1,25 самоконтрящаяся

ПОДУШКА ПРАВОЙ ОПОРЫ

А030

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A4

1

+

21100-1001259-10

2

Болт М8х21

2

+

21100-1001210-00

1

Кронштейн правой опоры

3

+

21100-1001204-00

1

Подушка опоры двигателя в сборе

4

21100-1001237-00

1

Гайка М10х1,25

5

21100-1001253-10

1

Ограничитель верхний

6

+

21100-1001242-00

1

Подушка опоры двигателя

7

21100-1001248-00

1

Ограничитель нижний

8

+

21100-1001214-00

1

Болт М10х1,25х115

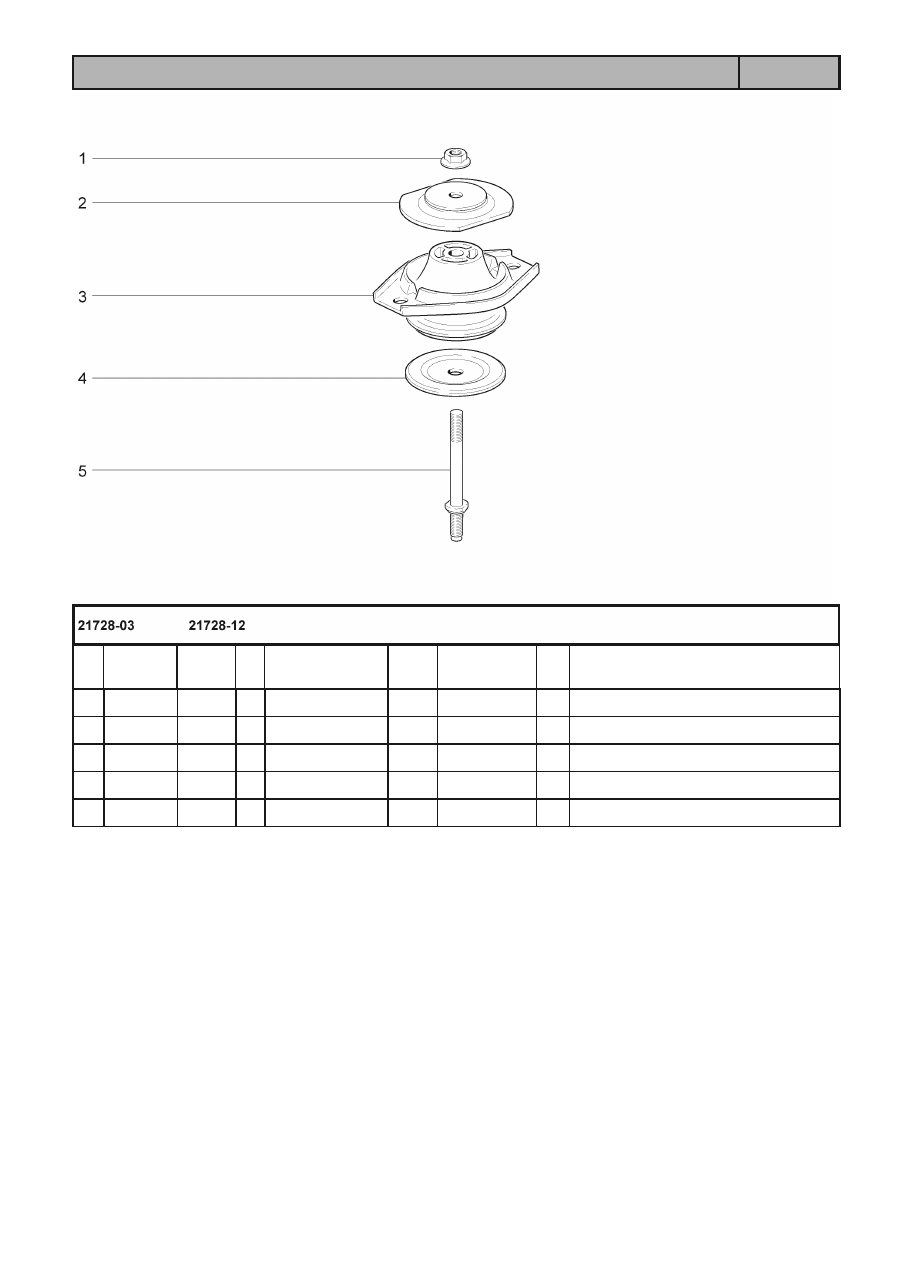

ПОДУШКА ЛЕВОЙ ОПОРЫ

А031

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A5

1

21100-1001257-00

1

Гайка М10х1,25

2

21100-1001251-00

1

Ограничитель верхний

3

+

21100-1001242-00

1

Подушка опоры двигателя

4

21100-1001249-00

1

Ограничитель нижний

5

+

21100-1001255-00

1

Шпилька

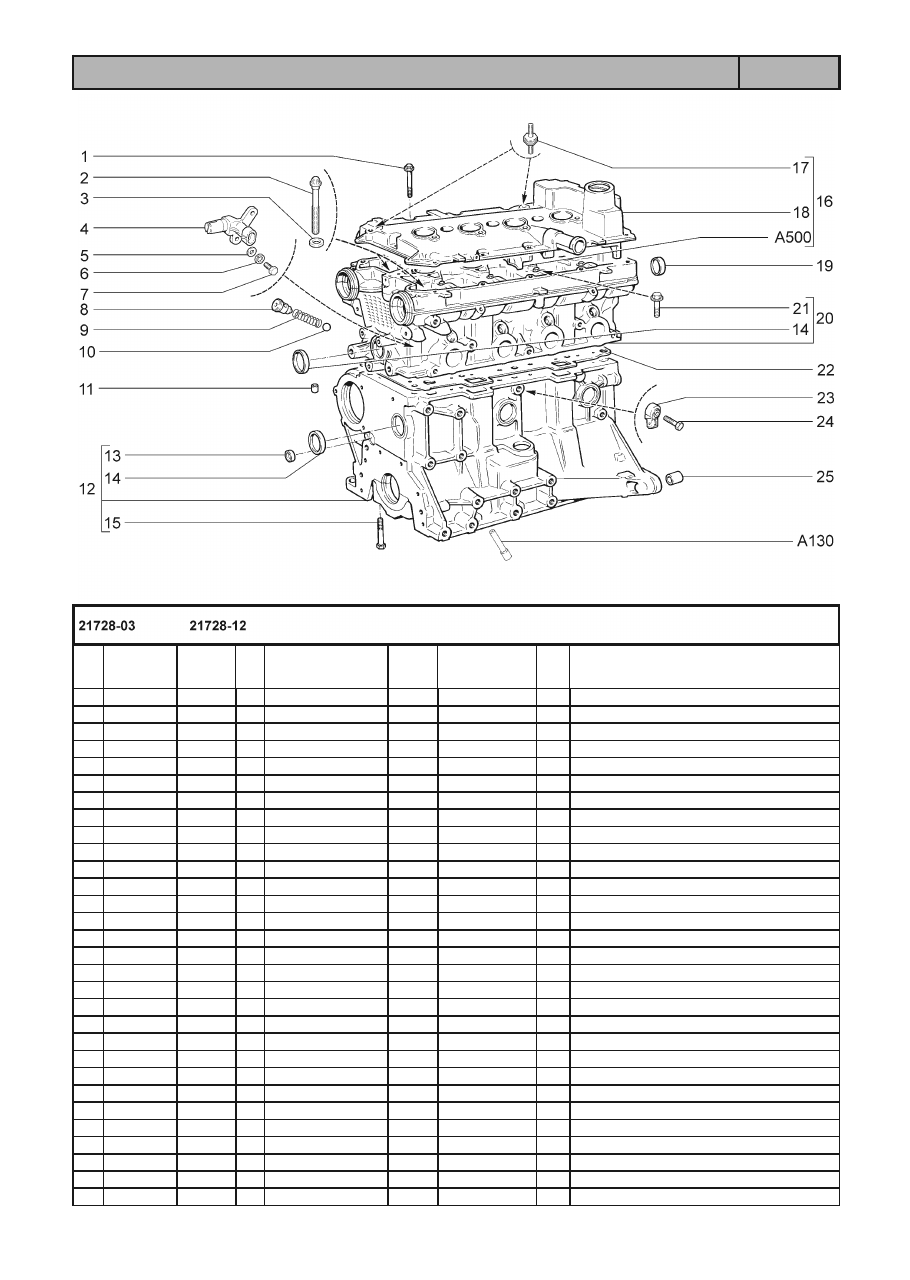

БЛОК ЦИЛИНДРОВ И ГОЛОВКА БЛОКА

А100

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A6

1

+

21120-1003326-00

15

Болт М6х53

2

+

21120-1003271-01

10

Болт М10х1,25х98

3

+

21120-1003265-00

10

Шайба

4

+

21120-3706040-00

~

1

Датчик фаз

4

+

21120-3706040-01

~

1

Датчик фаз

4

+

21120-3706040-04

~

1

Датчик фаз

5

+

00001-0005194-01

2

Шайба 6

6

+

00001-0005164-70

2

Шайба 6 пружинная

7

+

00001-0009022-21

2

Болт М6х16

8

+

21120-1003346-00

1

Втулка направляющая

9

+

21120-1003348-00

1

Пружина нажимная

10

+

21120-1003349-00

1

Шарик

11

+

21010-1002042-00

2

Втулка установочная головки цилиндров

12

+

21126-1002011-00

1

Блок цилиндров в сборе

13

+

21083-1002046-00

2

Заглушка

14

+

00001-0043292-01

7

Заглушка 36 чашечная

15

+

00001-0042343-30

10

Болт М10х1,25х65

16

+

21124-1003260-00

1

Крышка головки цилиндров в сборе

17

+

21120-1008104-00

~

2

Опора ресивера

17

+

21120-1008104-01

~

2

Опора ресивера

18

21124-1003264-00

1

Крышка головки цилиндров

19

+

21120-1003290-00

2

Заглушка

20

+

21126-1003011-00

1

Головка цилиндров в сборе

21

+

21120-1006086-00

20

Болт М6х36

22

+

21126-1003020-00

1

Прокладка головки цилиндров

23

+

21120-3855020-01

~

1

Датчик детонации

23

+

21120-3855020-02

~

1

Датчик детонации

23

+

21120-3855020-03

~

1

Датчик детонации

24

+

00001-0060436-21

1

Болт М8х25

25

+

21010-1002040-00

2

Втулка установочная картера сцепления

КАРТЕР МАСЛЯНЫЙ

А110

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A7

1

+

21080-1009070-00

1

Прокладка

2

+

21100-1009010-30

1

Картер масляный

3

+

21080-1009156-00

1

Пробка 22х1,5 сливная

4

+

21080-1005155-10

~

1

Прокладка держателя

4

+

21080-1005155-12

~

1

Прокладка держателя

5

+

21080-1005160-00

~

1

Сальник коленчатого вала

5

+

21080-1005160-01

~

1

Сальник коленчатого вала

5

+

21080-1005160-02

~

1

Сальник коленчатого вала

5

+

21080-1005160-03

~

1

Сальник коленчатого вала

6

+

21080-1005153-00

1

Держатель заднего сальника

7

+

21120-1005157-00

6

Болт фланцевый

8

+

00001-0011974-73

16

Шайба 6 специальная

9

+

00001-0009021-21

16

Болт М6х14

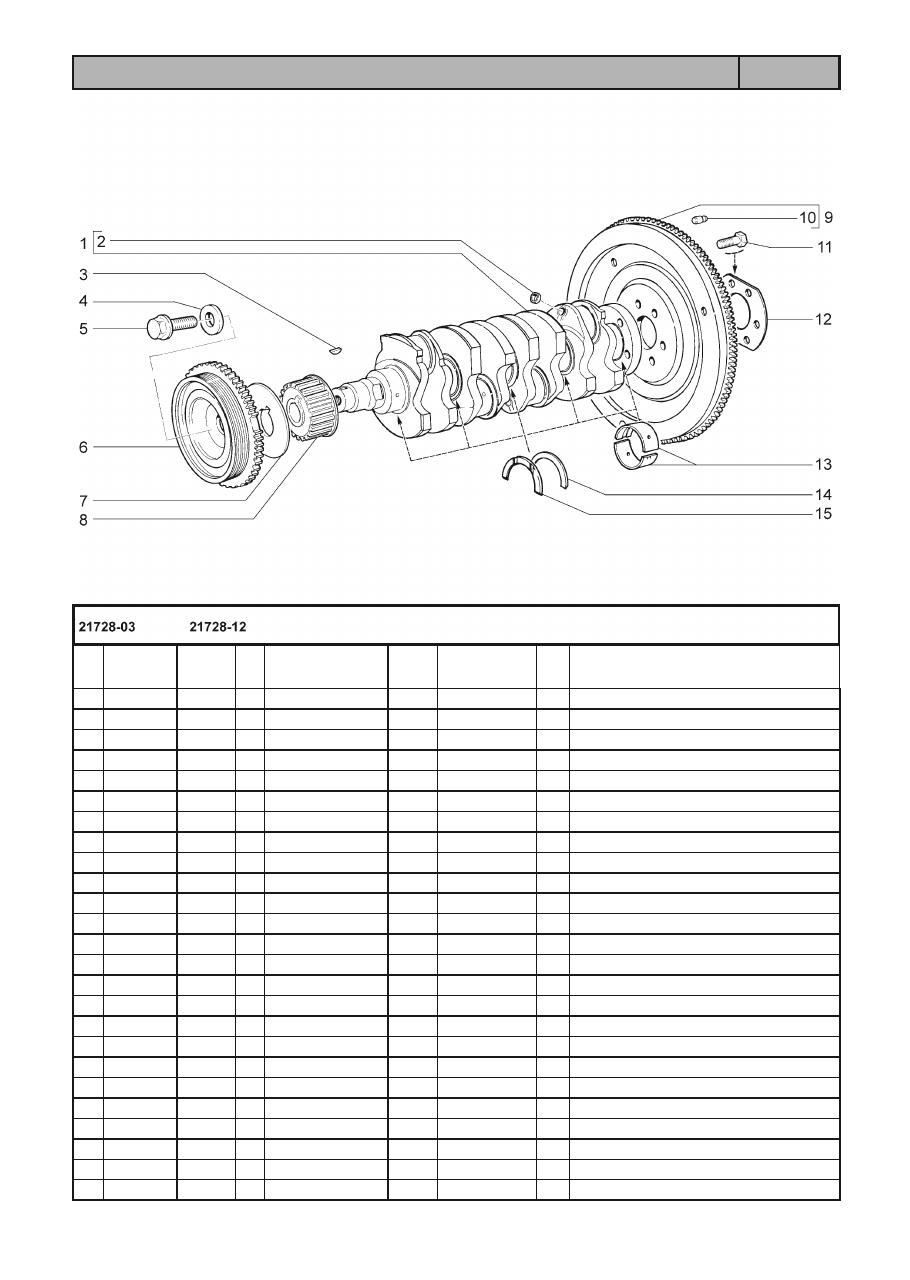

ВАЛ КОЛЕНЧАТЫЙ И МАХОВИК

А120

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A8

1

+

11183-1005016-01

~

1

Вал коленчатый

1

+

11183-1005016-03

~

1

Вал коленчатый

2

+

00001-0043282-01

4

Заглушка 10 чашечная

3

+

21080-1005017-00

1

Шпонка 4х5

4

+

21100-1005065-00

1

Шайба

5

+

21100-1005076-00

1

Болт

6

+

21120-1005058-03

~

1

Демпфер

6

+

21120-1005058-04

~

1

Демпфер

7

+

21126-1005317-00

1

Шайба дистанционная

8

+

21126-1005030-00

1

Шкив зубчатый вала коленчатого

9

+

21100-1005115-00

1

Маховик

10

+

21010-1005126-00

3

Штифт установочный

11

+

21080-1005127-00

6

Болт М10х1,25х23,5 самоблокирующийся

12

+

21080-1005128-00

1

Шайба болтов

13

+

21080-1000102-01

^

1

Комплект коренных вкладышей

13

+

21080-1000102-11

^

1

Комплект коренных вкладышей - 0,25мм

13

+

21080-1000102-12

^

1

Комплект коренных вкладышей - 0,50мм

13

+

21080-1000102-13

^

1

Комплект коренных вкладышей - 0,75мм

13

+

21080-1000102-15

^

1

Комплект коренных вкладышей - 0,05мм

14

+

21060-1005183-00

1

Полукольцо

14

+

21060-1005183-20

^

1

Полукольцо +0,127мм

15

+

21010-1005183-00

~

1

Полукольцо

15

+

21010-1005183-01

~

1

Полукольцо

15

+

21010-1005183-20

^

1

Полукольцо +0,130мм

15

+

21010-1005183-21

^

1

Полукольцо +0,127мм

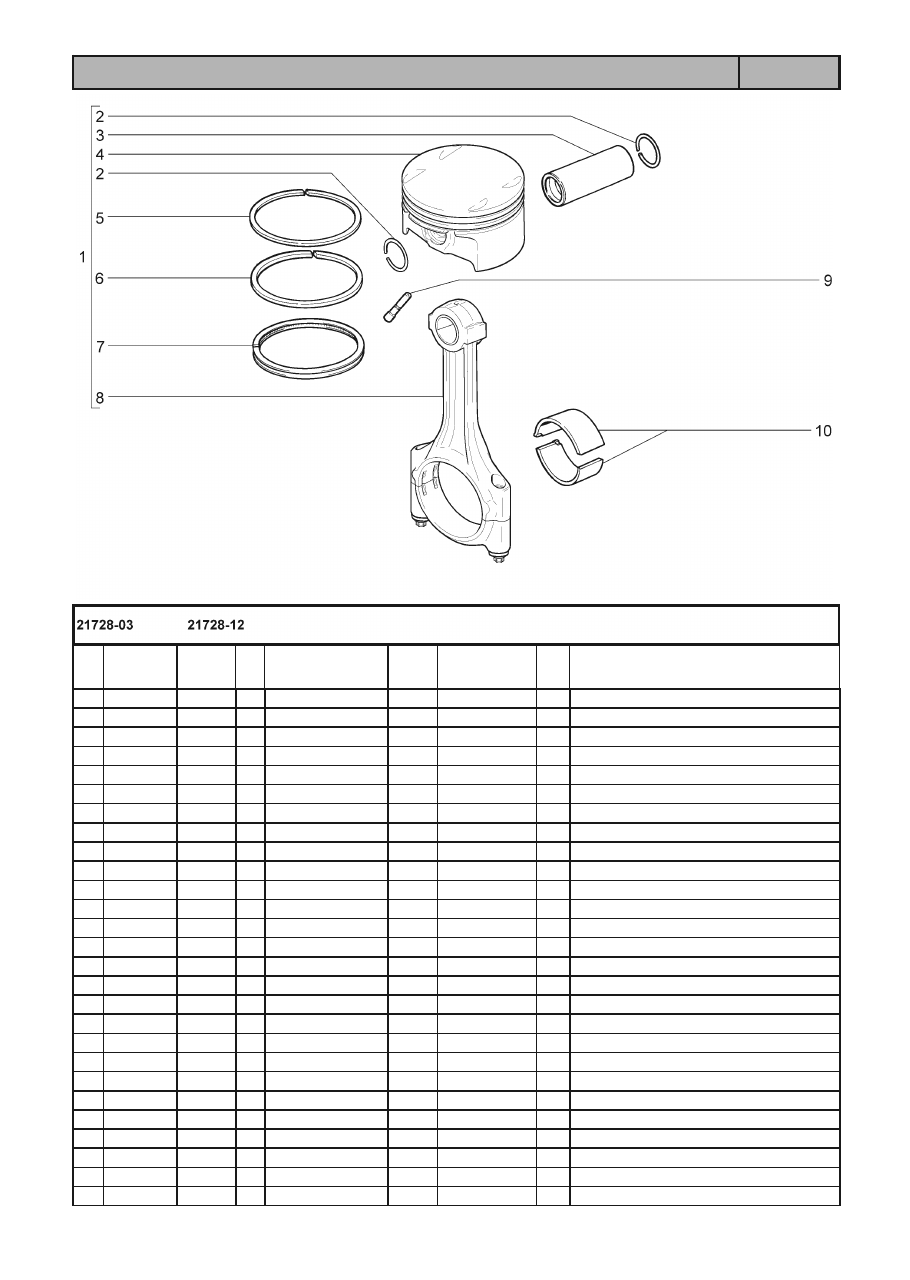

ШАТУНЫ И ПОРШНИ

А130

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A9

1

+

21126-1004010-00

~

4

Поршень (класс А) и шатун в сборе

1

21126-1004010-01

~

4

Поршень (класс В) и шатун в сборе

1

21126-1004010-02

~

4

Поршень (класс С) и шатун в сборе

2

+

11194-1004022-00

2

Кольцо стопорное

3

+

21126-1004020-00

4

Палец поршневой

4

+

21126-1004015-00

*)

4

Поршень, класс А

4

+

21126-1004015-01

*)

4

Поршень, класс В

4

+

21126-1004015-02

*)

4

Поршень, класс С

4

+

21126-1004015-30

*)

4

Поршень, класс А+0,5

4

+

21126-1004015-31

*)

4

Поршень, класс В+0,5

4

+

21126-1004015-32

*)

4

Поршень, класс С+0,5

5

+

21126-1004030-00

~

4

Кольцо поршневое компрессионное верхнее

5

+

21126-1004030-30

~

4

Кольцо поршневое компрессионное верхнее

6

+

21126-1004025-00

~

4

Кольцо поршневое компрессионное нижнее

6

+

21126-1004025-30

~

4

Кольцо поршневое компрессионное нижнее

7

+

21126-1004035-00

~

4

Кольцо поршневое маслосъемное в сборе

7

+

21126-1004035-30

~

4

Кольцо поршневое маслосъемное в сборе

8

+

11194-1004045-00

~

4

Шатун в сборе

8

+

11194-1004045-01

~

4

Шатун в сборе

9

+

21120-1004081-00

~

4

Форсунка охлаждения поршня

9

+

21120-1004081-01

~

4

Форсунка охлаждения поршня

9

+

21120-1004081-02

~

4

Форсунка охлаждения поршня

10

+

11194-1004058-00

^

8

Вкладыш шатуна

10

+

11194-1004058-02

^

8

Вкладыш шатуна ремонтный -0,25мм

10

+

11194-1004058-03

^

8

Вкладыш шатуна ремонтный -0,5мм

10

+

11194-1004058-04

^

8

Вкладыш шатуна ремонтный -0,75мм

10

+

11194-1004058-05

^

8

Вкладыш шатуна ремонтный -1,00мм

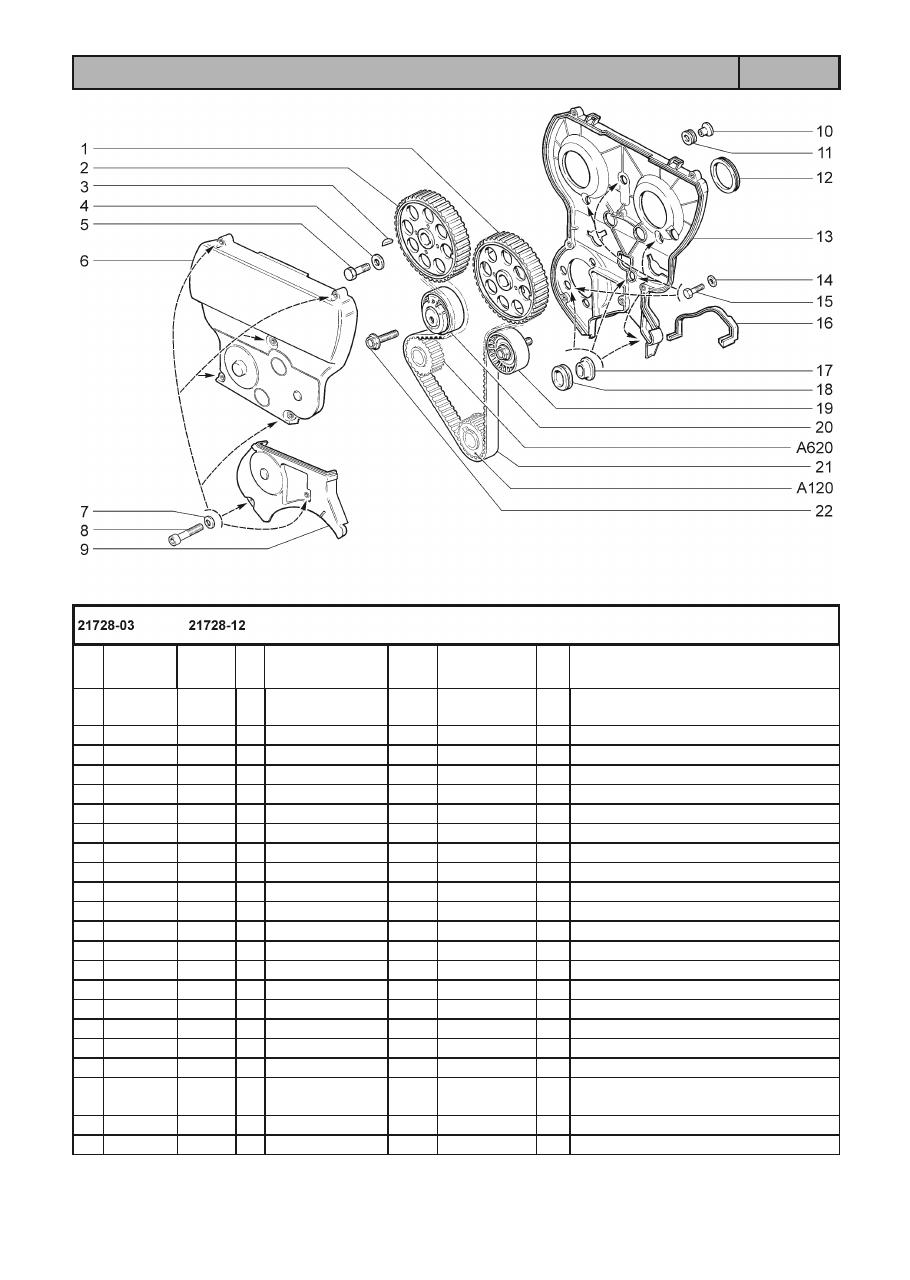

ПРИВОД ВАЛОВ РАСПРЕДЕЛИТЕЛЬНЫХ

А140

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A10

1

+

21126-1006019-00

1

Шкив распределительного вала впуск-

ной в сборе

2

+

21126-1006031-00

1

Шкив распределительного вала выпускной

3

+

21080-1005017-00

3

Шпонка 4х5

4

+

21080-1006021-00

2

Шайба

5

+

21120-1006058-00

2

Болт

6

+

21124-1006226-40

1

Крышка передняя верхняя

7

+

00001-0011977-73

7

Шайба 6 пружинная коническая

8

+

21110-1144026-00

7

Болт

9

+

21124-1006218-00

1

Крышка передняя нижняя

10

+

21120-1006162-00

3

Втулка

11

+

21120-1006148-00

3

Втулка

12

+

21120-1006216-00

2

Кольцо уплотнительное

13

+

21124-1006209-00

1

Крышка задняя

14

+

00001-0026437-01

6

Шайба 6

15

+

00001-0009024-21

6

Болт М6х20

16

+

11183-1006322-00

1

Уплотнитель

17

+

21124-1006162-00

3

Втулка

18

+

21124-1006148-00

3

Втулка

19

+

21126-1006135-00

1

Ролик опорный

20

+

21126-1006238-00

1

Натяжитель автоматический зубчатого

ремня

21

+

21126-1006040-00

1

Ремень зубчатый

22

+

21120-1001371-00

1

Болт М10х1,25х55

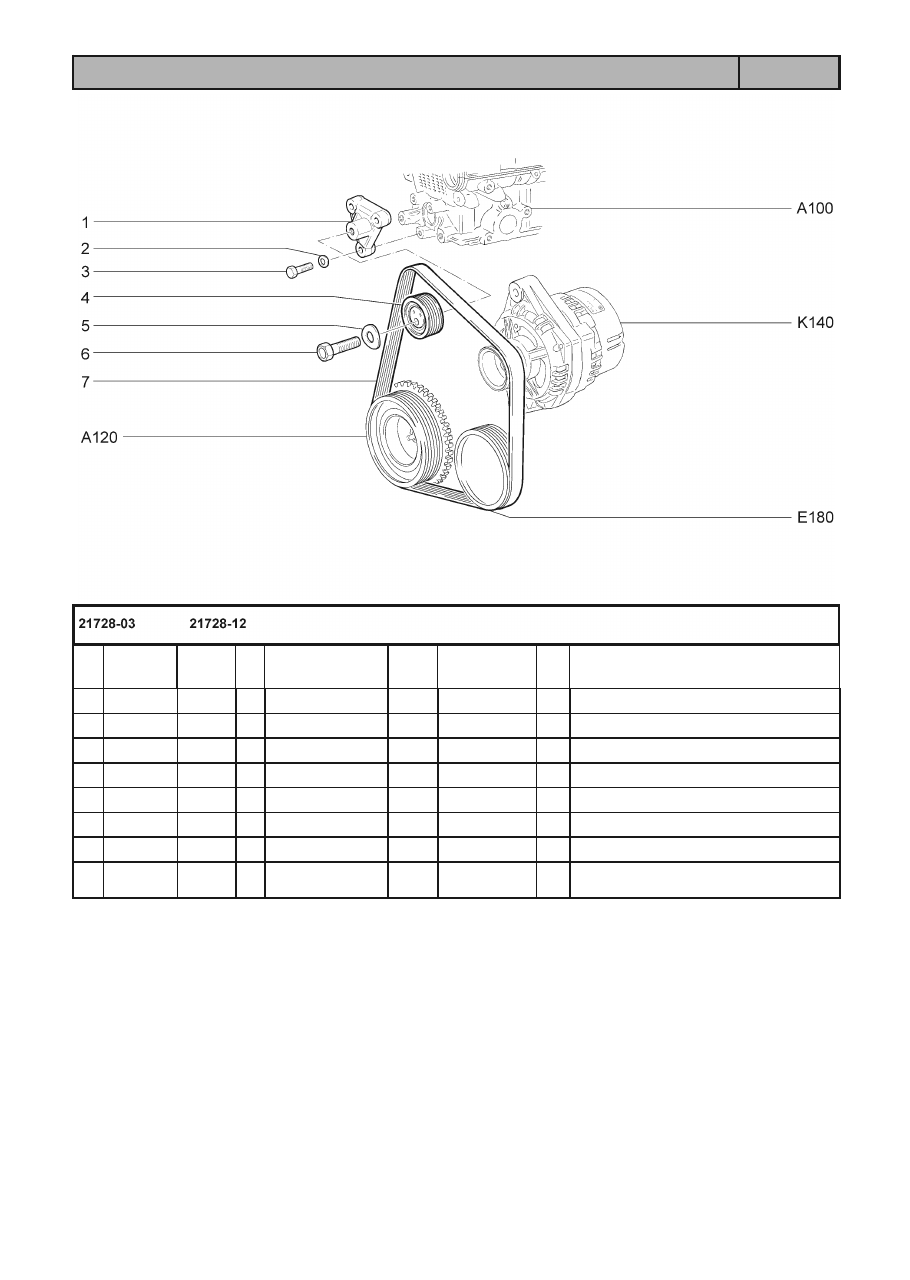

ПРИВОД КОМПРЕССОРА КОНДИЦИОНЕРА

А145

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A11

1

+

21104-1041084-00

1

Кронштейн натяжителя

2

+

00001-0005196-01

3

Шайба 8

3

+

00001-0060440-21

3

Болт М8х40

4

+

21100-1041056-00

~

1

Ролик натяжной в сборе

4

+

21100-1041056-01

~

1

Ролик натяжной в сборе

5

+

00001-0026014-73

1

Шайба 10 волнистая

6

+

00001-0013070-21

1

Болт М10х1,25х40

7

+

21100-1041020-00

1

Ремень привода вспомогательных агре-

гатов

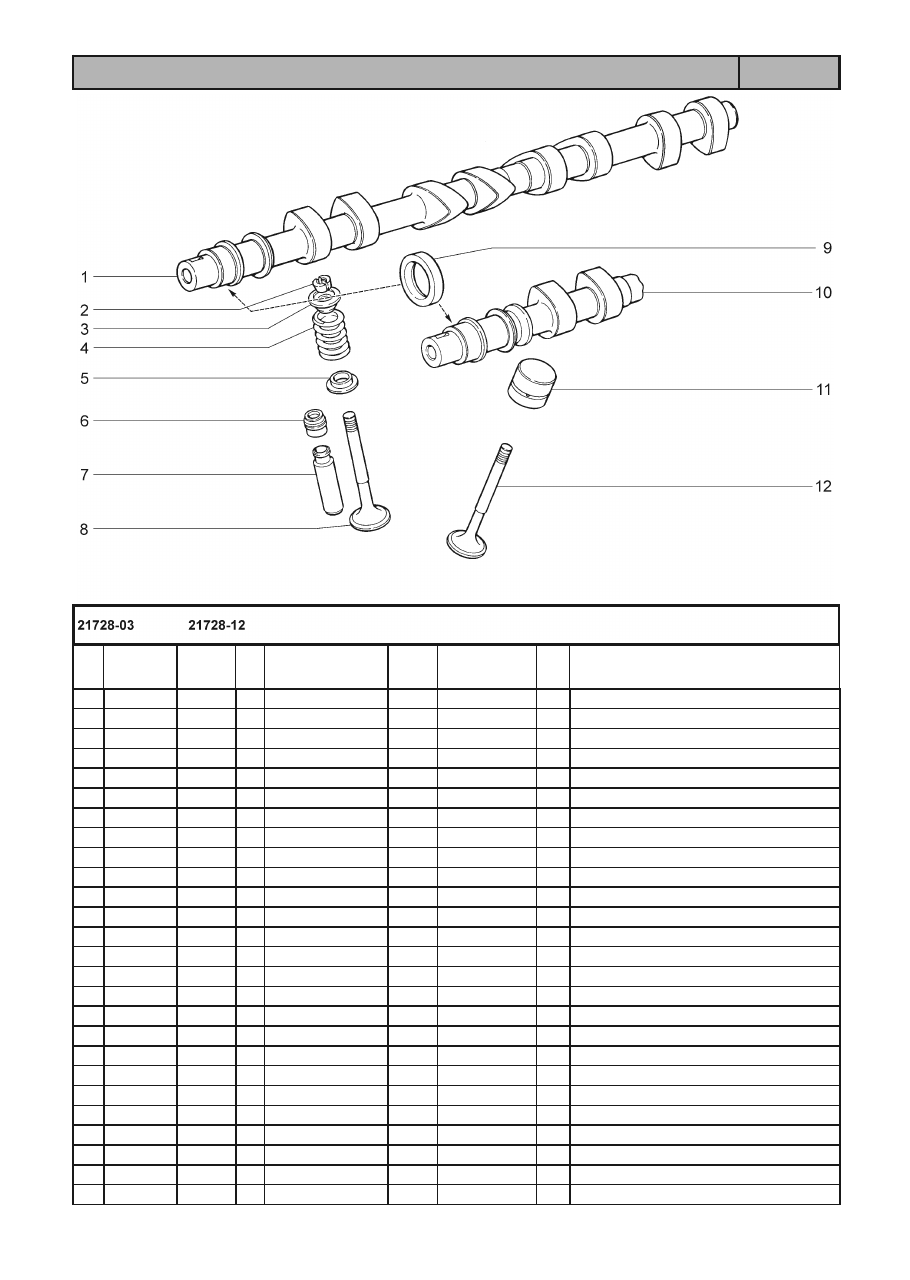

МЕХАНИЗМ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ

А150

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A12

1

+

21120-1006014-00

1

Вал распределительный выпускной

2

+

21120-1007028-00

32

Сухарь клапана

3

+

21120-1007025-00

16

Тарелка пружины

4

+

21120-1007020-00

~

16

Пружина клапана

4

+

21120-1007020-01

~

16

Пружина клапана

4

+

21120-1007020-02

~

16

Пружина клапана

4

+

21120-1007020-03

~

16

Пружина клапана

5

+

21120-1007022-00

16

Шайба опорная

6

+

21120-1007026-00

~

16

Колпачок маслоотражательный

6

+

21120-1007026-02

~

16

Колпачок маслоотражательный

6

+

21120-1007026-03

~

16

Колпачок маслоотражательный

7

+

21120-1007032-20

16

Втулка направляющая +0,02 мм.

7

+

21120-1007032-22

16

Втулка направляющая +0,22 мм.

8

+

21120-1007012-01

~

8

Клапан выпускной

8

+

21120-1007012-02

~

8

Клапан выпускной

8

+

21120-1007012-03

~

8

Клапан выпускной

9

+

21080-1005034-00

~

2

Сальник

9

+

21080-1005034-01

~

2

Сальник

9

+

21080-1005034-02

~

2

Сальник

9

+

21080-1005034-03

~

2

Сальник

10

+

21120-1006015-00

1

Вал распределительный впускной

11

+

21120-1007300-01

~

16

Толкатель гидравлический

11

+

21120-1007300-02

~

16

Толкатель гидравлический

12

+

21120-1007010-01

~

8

Клапан впускной

12

+

21120-1007010-02

~

8

Клапан впускной

12

+

21120-1007010-03

~

8

Клапан впускной

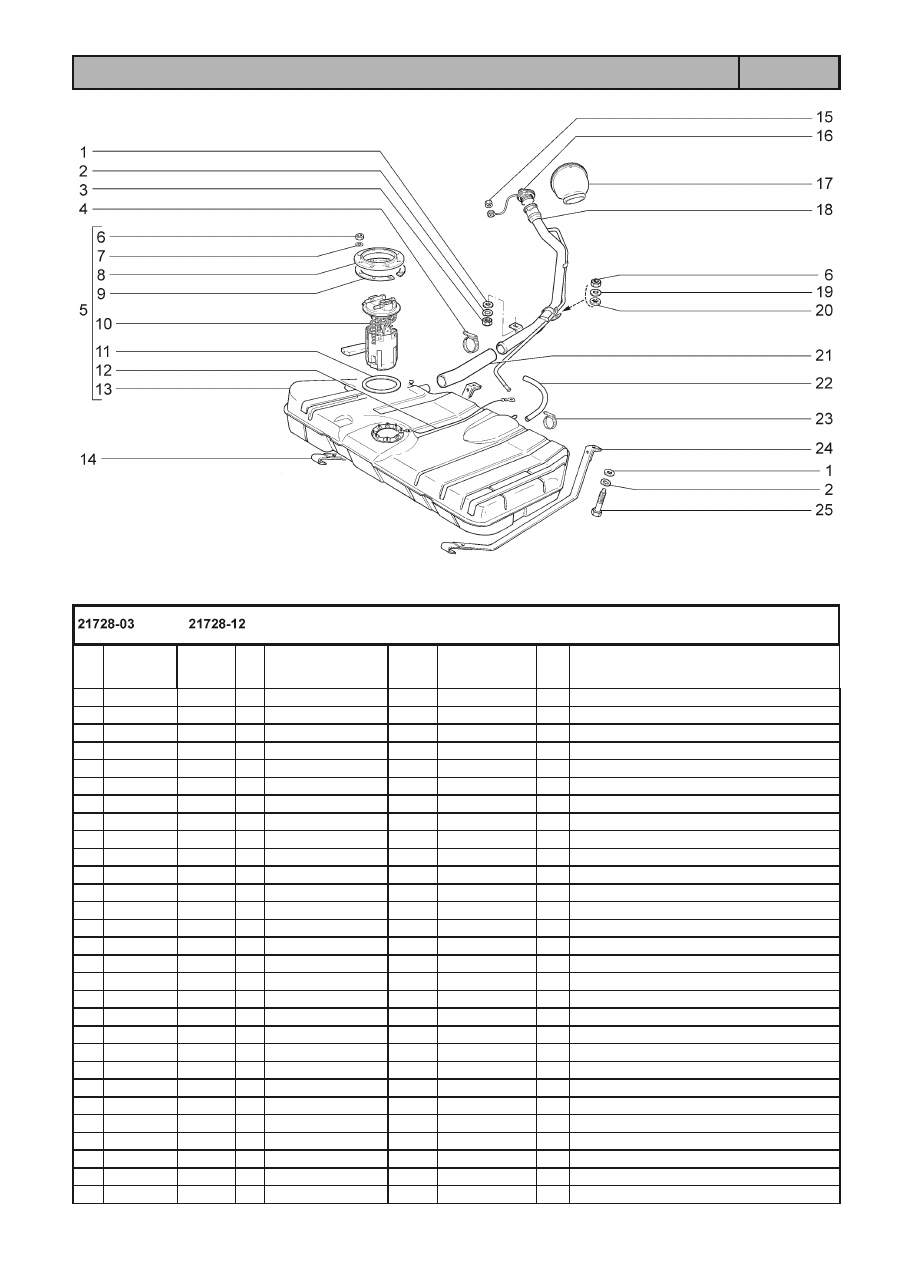

БАК ТОПЛИВНЫЙ

А200

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A13

1

+

00001-0026470-01

3

Шайба 8

2

+

00001-0005166-70

3

Шайба 8 пружинная

3

+

00001-0061008-11

1

Гайка М8

4

+

21700-1101400-00

2

Хомут винтовой

5

+

21101-1101007-20

1

Бак топливный в сборе

6

+

00001-0058962-11

9

Гайка М6

7

+

00001-0005164-70

8

Шайба 6 пружинная

8

+

21103-1101178-00

1

Кольцо прижимное

9

21101-1101206-00

1

Кольцо дистанционное

10

+

21101-1139009-00

~

1

Электробензонасос

10

+

21101-1139009-01

~

1

Электробензонасос

10

+

21101-1139009-02

~

1

Электробензонасос

11

+

21103-1101138-11

1

Прокладка

12

+

21101-1101136-00

1

Провод массы

13

+

21103-1101011-20

1

Бак топливный

14

+

21100-1101126-00

1

Хомут бака

15

+

00001-0007940-11

1

Гайка М4 низкая

16

+

21103-1103010-02

~

1

Пробка

16

+

21103-1103010-03

~

1

Пробка

17

+

21700-1101150-00

1

Облицовка горловины наливной трубы

18

+

21103-1101054-50

1

Труба наливная

19

+

00001-0026444-01

1

Шайба 6

20

+

00001-0025990-71

1

Шайба 6 стопорная

21

+

21103-1101070-10

1

Шланг воздушный 250 мм.

22

+

21103-1101080-12

1

Шланг

23

+

21080-1300080-60

~

2

Хомут винтовой

23

+

21080-1300080-61

~

2

Хомут винтовой

24

+

21100-1101114-00

1

Хомут бака

25

+

21100-1101176-00

2

Болт хомута

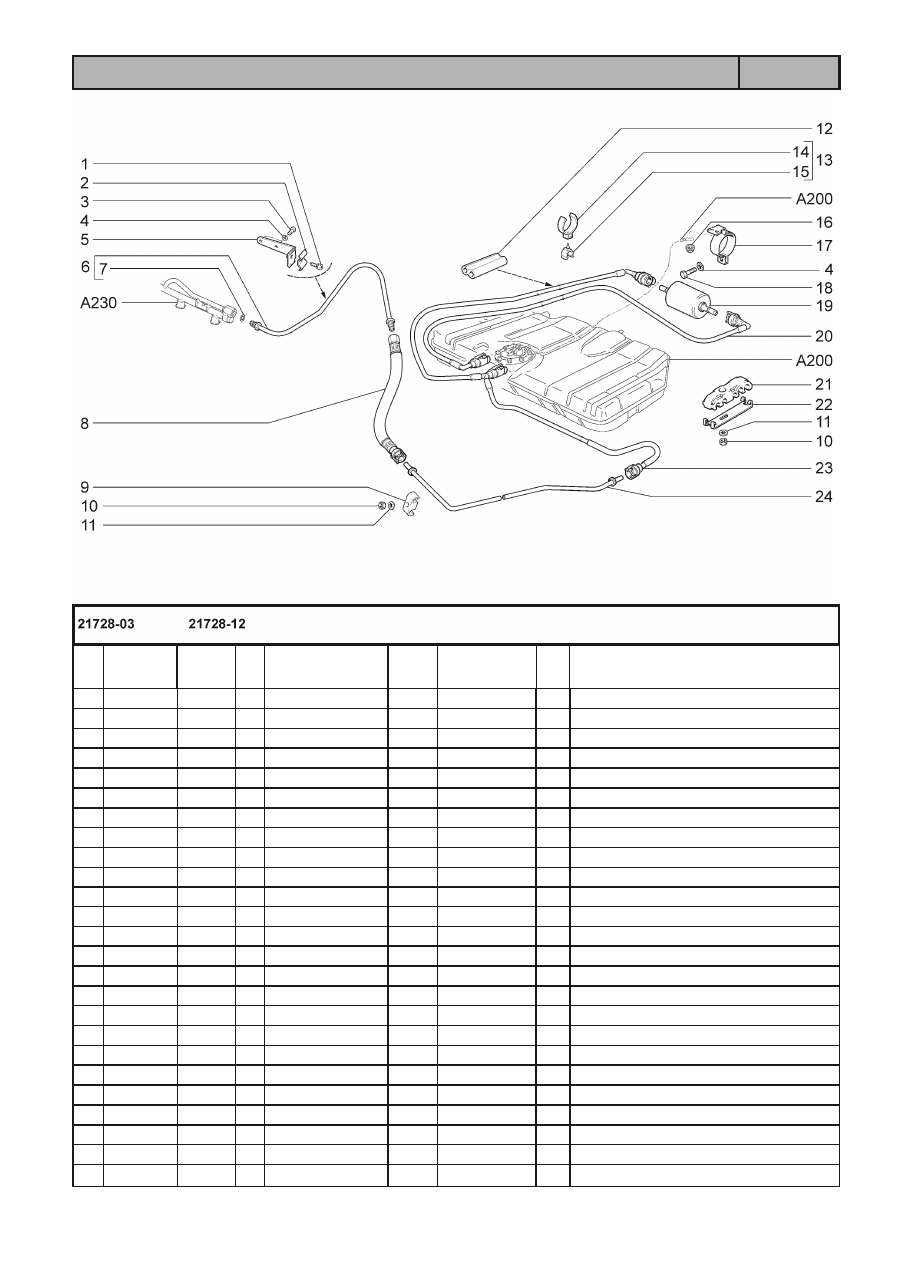

ТРУБОПРОВОДЫ ТОПЛИВНЫЕ

А210

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A14

1

+

21214-1104136-00

1

Винт

2

+

21214-1104116-00

1

Зажим

3

+

00001-0009021-21

2

Болт М6х14

4

+

00001-0005164-70

3

Шайба 6 пружинная

5

+

21120-1104092-00

1

Кронштейн

6

+

11190-1104013-00

1

Трубка топливная передняя

7

+

21120-1104252-00

~

2

Кольцо уплотнительное

7

+

21120-1104252-03

~

2

Кольцо уплотнительное

8

+

21101-1104218-00

~

1

Шланг передней топливной трубки

8

+

21101-1104218-01

~

1

Шланг передней топливной трубки

9

+

21082-1104047-00

1

Скоба

10

+

00001-0058962-11

6

Гайка М6

11

+

00001-0026053-71

6

Шайба 6 стопорная

12

+

21101-1104184-00

~

1

Облицовка защитная

12

+

21101-1104184-01

~

1

Облицовка защитная

13

+

21101-1104046-00

1

Скоба в сборе

14

+

21101-1104048-00

1

Скоба

15

+

21101-1104047-00

1

Скоба

16

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

17

+

21120-1117020-00

1

Кронштейн

18

+

00001-0009024-11

1

Болт М6х20

19

+

21230-1117010-00

~

1

Фильтр топливный

19

+

21230-1117010-01

~

1

Фильтр топливный

19

+

21230-1117010-02

~

1

Фильтр топливный

20

+

21101-1104243-00

~

1

Трубка электробензонасоса и топл./фильтра

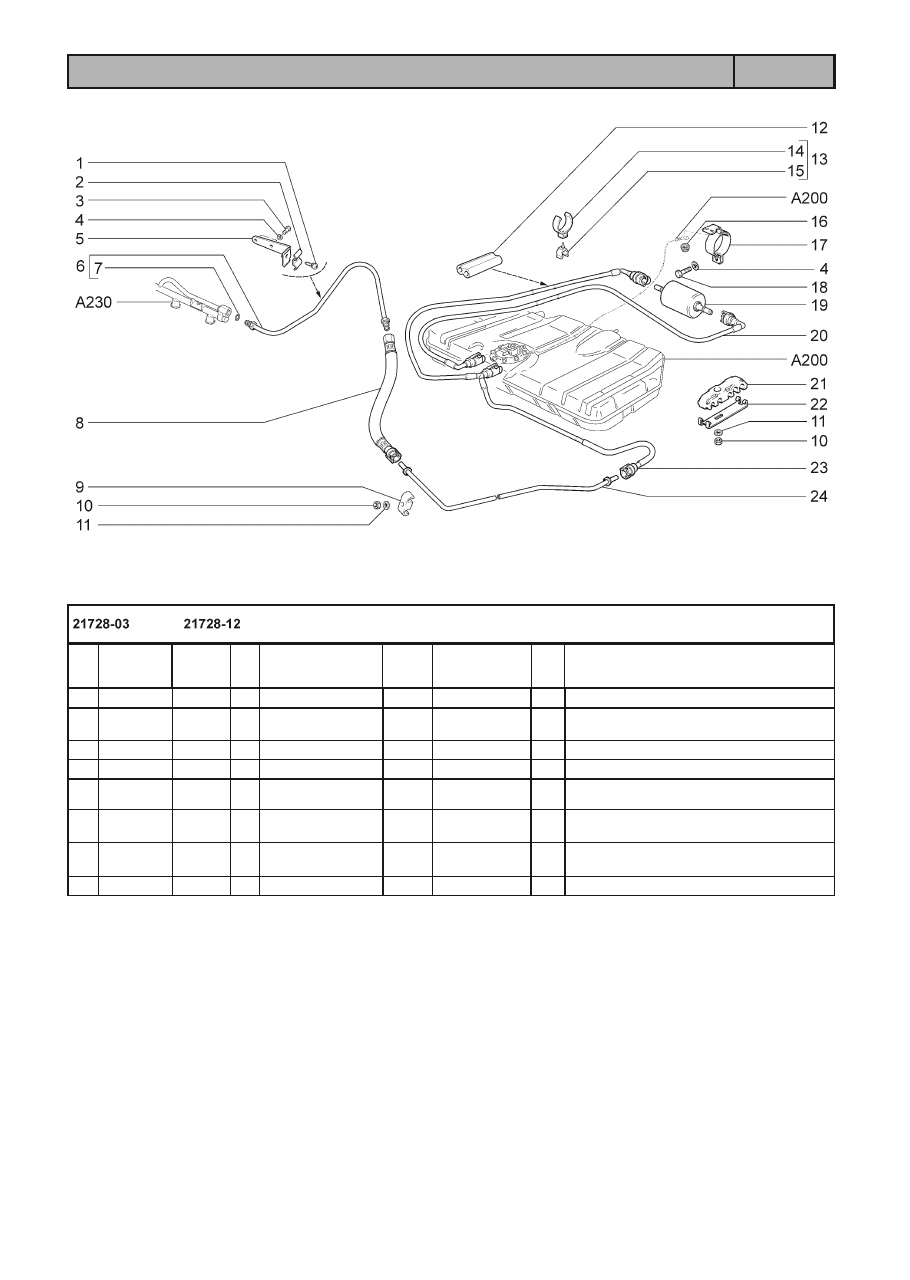

A15

ТРУБОПРОВОДЫ ТОПЛИВНЫЕ

А210

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

20

+

21101-1104243-01

~

1

Трубка электробензонасоса и топл./фильтра

20

+

21101-1104243-02

~

1

Трубка электробензонасоса и

топл./фильтра

21

+

21100-1104042-00

5

Скоба

22

+

21100-1104043-00

5

Планка скобы

23

+

21101-1104222-00

~

2

Трубка топл./фильтра и топл./трубопро-

вода

23

+

21101-1104222-01

~

2

Трубка топл./фильтра и топл./трубопро-

вода

23

+

21101-1104222-02

~

2

Трубка топл./фильтра и топл./трубопро-

вода

24

+

21101-1104056-00

1

Трубка топливная

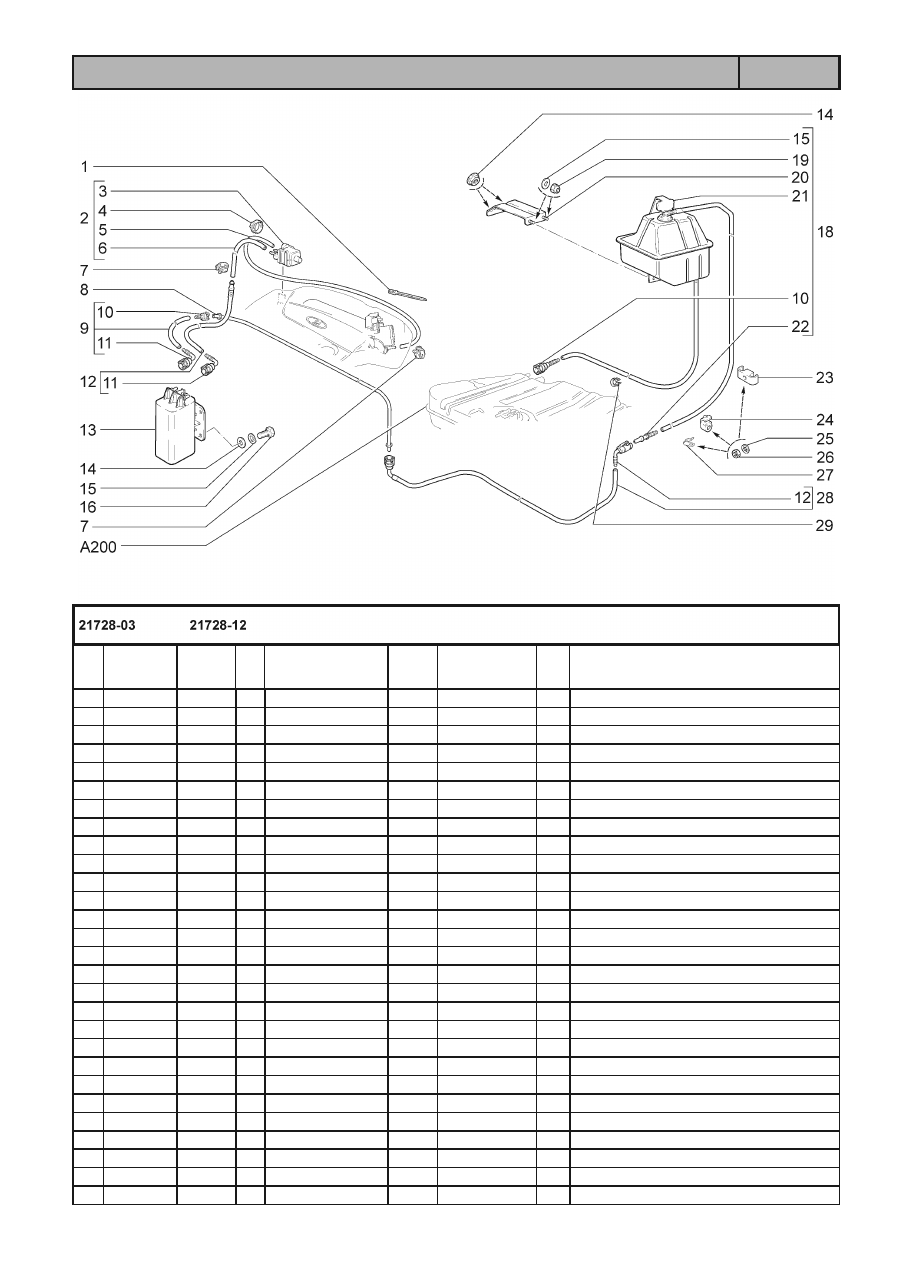

СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА

А220

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A16

1

+

00001-0045677-80

2

Хомут 126,5

2

+

21700-1164042-00

1

Клапан продувки адсорбера в сборе

3

+

21103-1164200-01

~

1

Клапан продувки адсорбера

3

+

21103-1164200-02

~

1

Клапан продувки адсорбера

3

+

21103-1164200-03

~

1

Клапан продувки адсорбера

4

+

21214-1164322-00

2

Хомут крепления шланга

5

+

21103-1164109-10

~

1

Шланг 900мм

5

21103-1164109-11

~

1

Шланг 900мм

5

+

21103-1164109-12

~

1

Шланг 900мм

6

+

21103-1164105-10

~

1

Шланг 250мм

6

21103-1164105-11

~

1

Шланг 250мм

6

+

21103-1164105-12

~

1

Шланг 250мм

7

+

00001-0001685-90

2

Хомут 12

8

+

21700-1164084-00

~

1

Трубка паропровода

8

+

21700-1164084-01

~

1

Трубка паропровода

9

+

21700-1164244-00

~

1

Трубка паропровода передняя

9

+

21700-1164244-01

~

1

Трубка паропровода передняя

9

+

21700-1164244-02

~

1

Трубка паропровода передняя

10

+

11180-1104410-00

2

Соединитель

11

+

11180-1104410-10

4

Соединитель

12

+

21700-1164282-00

~

1

Трубка адсорбера и клапана продувки

12

+

21700-1164282-01

~

1

Трубка адсорбера и клапана продувки

12

+

21700-1164282-02

~

1

Трубка адсорбера и клапана продувки

13

+

21700-1164010-00

~

1

Адсорбер

13

+

21700-1164010-01

~

1

Адсорбер

13

+

21700-1164010-02

~

1

Адсорбер

14

+

00001-0026437-01

4

Шайба 6

15

+

00001-0005164-70

2

Шайба 6 пружинная
