LADA PRIORA. Каталог деталей и сборочных единиц - часть 4

A49

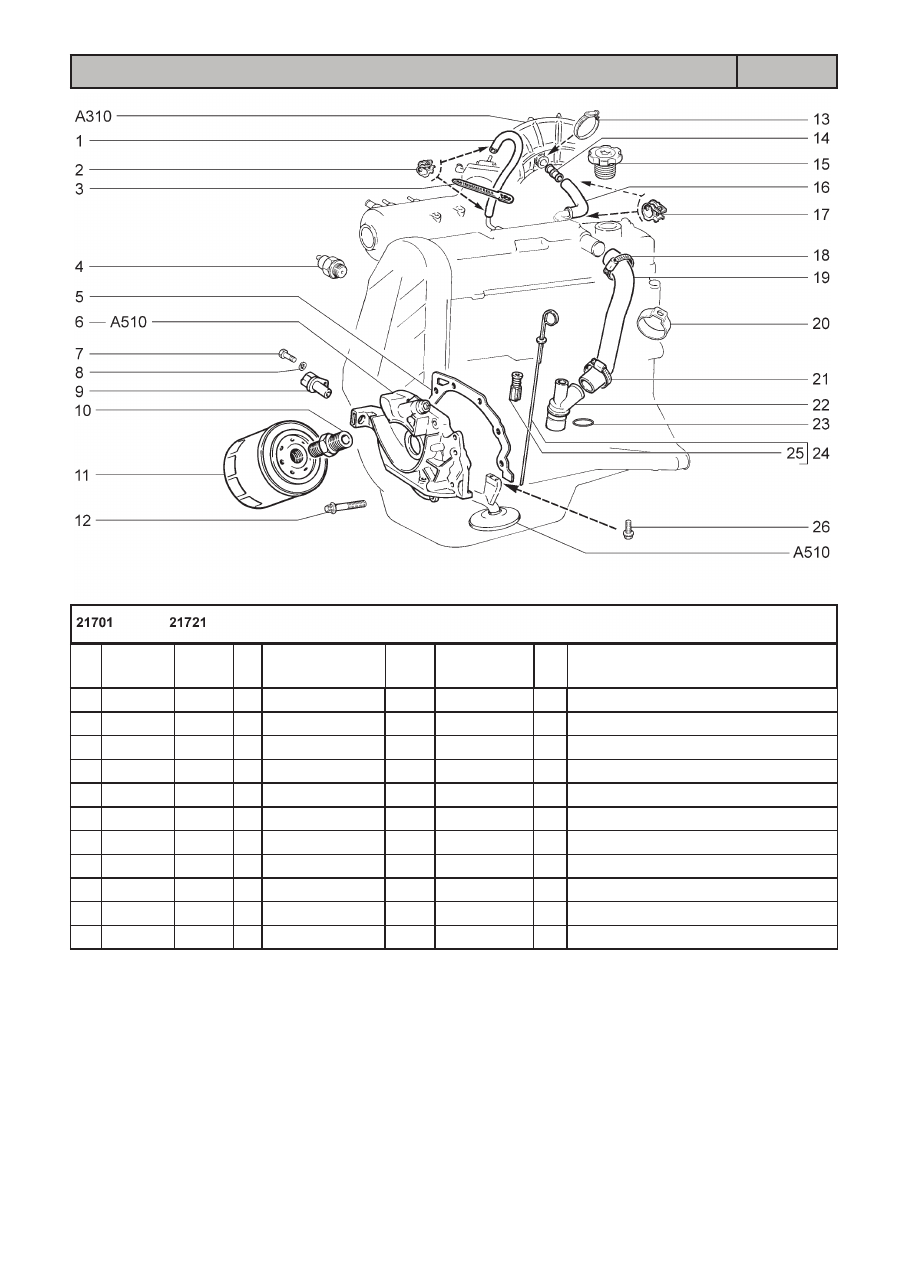

СИСТЕМА СМАЗКИ И ВЕНТИЛЯЦИИ

А500

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

16

+

21110-1014058-10

1

Шланг вытяжной вентиляции верхний

17

+

00001-0001689-90

2

Хомут 22

18

+

21080-1300080-10

1

Хомут винтовой

19

+

21080-1014056-10

1

Шланг вытяжной вентиляции нижний

20

+

21080-1108158-00

1

Держатель скобы

21

+

21080-1300080-20

1

Хомут винтовой

22

+

21080-1014213-20

1

Штуцер

23

+

21080-1014248-00

1

Кольцо уплотнительное

24

+

21080-1009045-00

1

Указатель уровня масла

25

+

21010-1009055-00

1

Уплотнитель

26

+

21150-1010076-00

2

Болт крепления маслоприемника

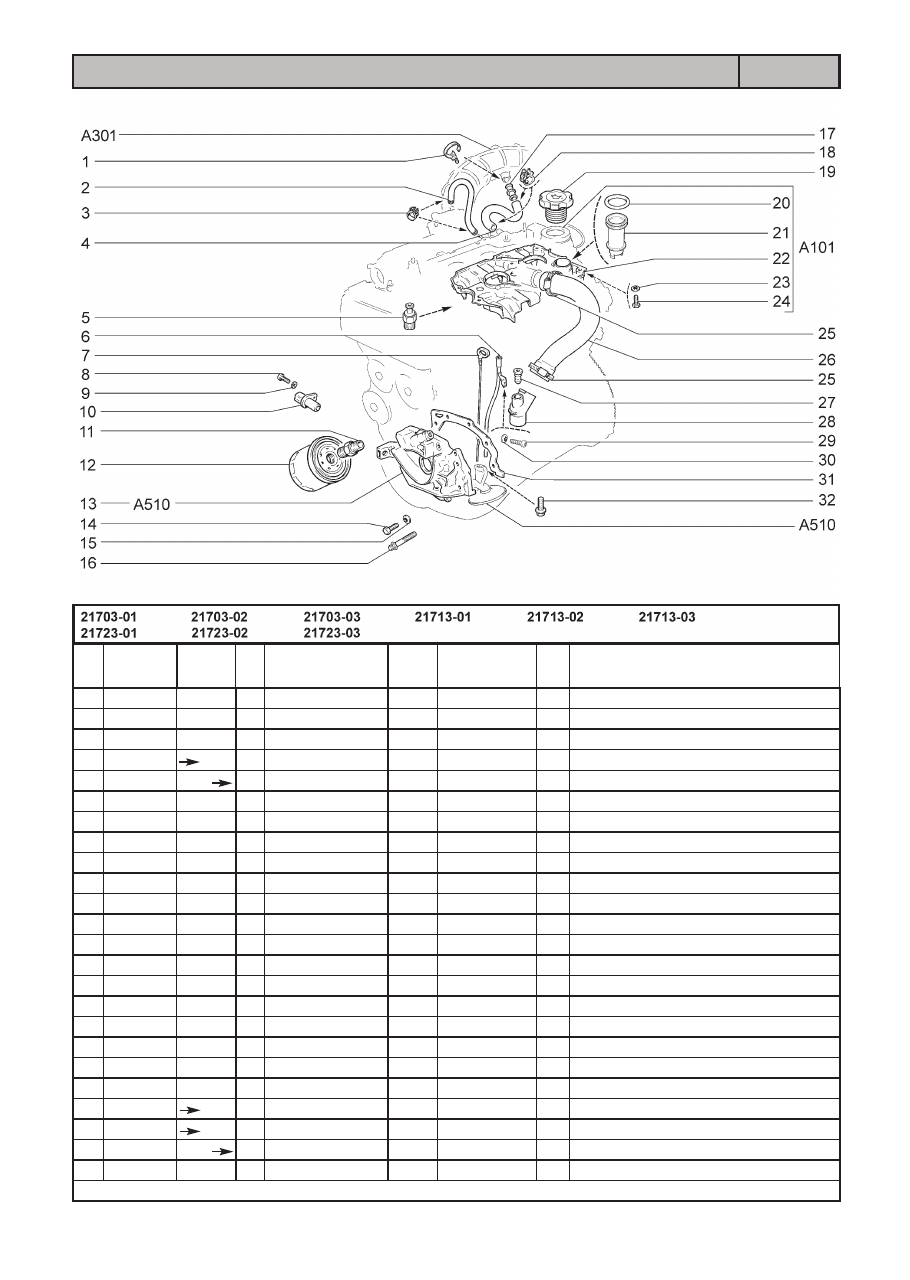

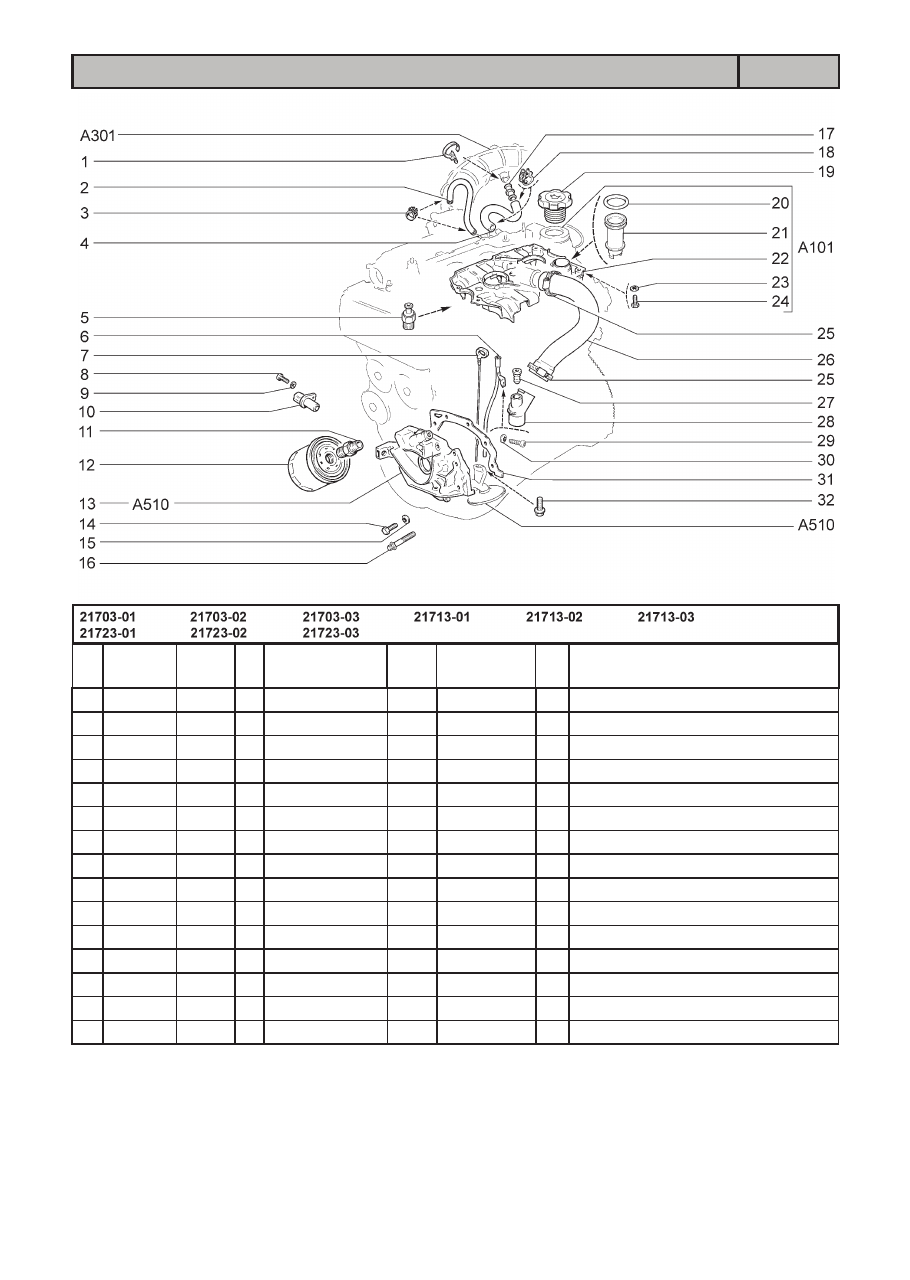

СИСТЕМА СМАЗКИ И ВЕНТИЛЯЦИИ

А501

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A50

1

+

21120-1109112-00

*

1

Хомут ленточный

2

+

21120-1014240-00

1

Трубка вентиляции 300 мм.

3

+

00001-0001685-90

2

Хомут 12

4

07211

05.08

+

21120-1014058-00

1

Шланг верхний

4

7211

05.08

+

21124-1014058-00

1

Шланг верхний

5

+

11180-3829010-00

~

1

Датчик давления масла

5

+

11180-3829010-02

~

1

Датчик давления масла

5

+

11180-3829010-03

~

1

Датчик давления масла

6

+

21124-1009080-00

1

Трубка направляющая

7

+

21120-1009045-00

1

Указатель уровня масла

8

+

00001-0009024-21

1

Болт М6х20

9

+

00001-0005164-70

1

Шайба 6 пружинная

10

+

21120-3847010-00

~

1

Датчик индуктивный

10

+

21120-3847010-04

~

1

Датчик индуктивный

11

+

21010-1012150-00

1

Штуцер

12

+

21050-1012005-00

~

1

Фильтр масляный

12

+

21080-1012005-00

~

1

Фильтр масляный

12

+

21080-1012005-08

~

1

Фильтр масляный

12

+

21080-1012005-09

~

1

Фильтр масляный

13

+

21120-1011010-01

1

Насос масляный

14

06414

03.08

+

00001-0009028-21

6

Болт М6х30

15

06414

03.08

+

00001-0011977-73

6

Шайба 6 пружинная коническая

16

6414

03.08

+

21120-1011257-00

6

Болт фланцевый

17

+

21120-1014059-10

*

1

Патрубок соединительный

* - входит в состав фильтра воздушного (А301)

A51

СИСТЕМА СМАЗКИ И ВЕНТИЛЯЦИИ

А501

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

18

+

00001-0001689-90

2

Хомут 22

19

+

11190-1009146-00

1

Крышка

20

+

21124-1014166-00

1

Уплотнитель маслоотражателя

21

+

21124-1014164-00

1

Маслоотражатель сепаратора

22

+

21120-1014231-10

1

Сепаратор

23

+

00001-0026052-71

6

Шайба 5 стопорная

24

+

00001-0009778-21

6

Болт М5х16

25

+

21080-1300080-20

2

Хомут винтовой

26

+

21120-1014056-00

1

Шланг нижний

27

+

21120-1009078-00

1

Уплотнитель

28

+

21120-1014213-00

1

Штуцер

29

+

00001-0076713-01

1

Винт 4,9х19 самонарезающий

30

+

00001-0025990-71

1

Шайба 6 стопорная

31

+

21080-1011065-10

1

Прокладка насоса

32

+

21150-1010076-00

2

Болт фланцевый

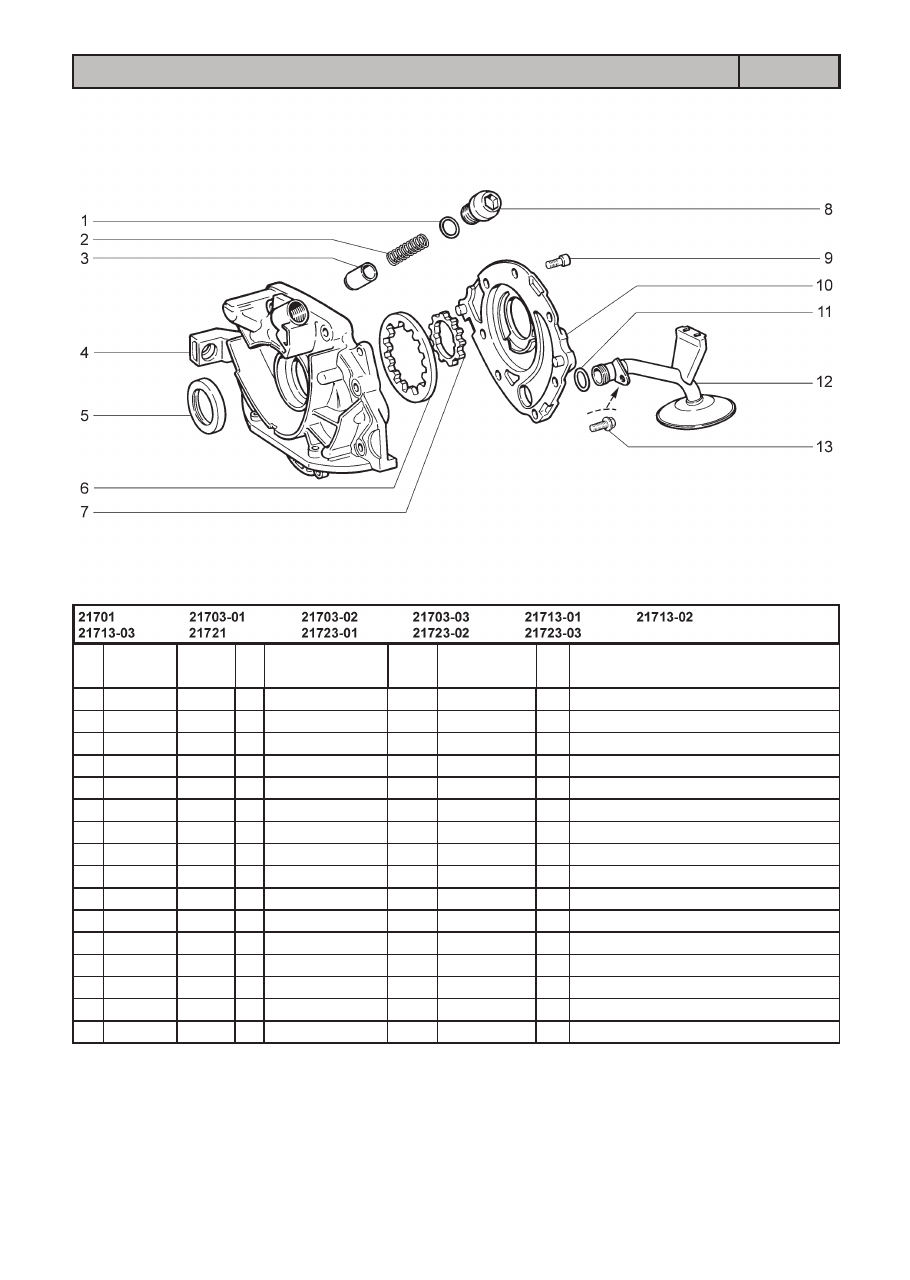

НАСОС МАСЛЯНЫЙ

А510

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A52

1

+

21080-1011062-00

1

Кольцо уплотнительное

2

+

21080-1011058-00

1

Пружина

3

+

21080-1011090-00

1

Клапан редукционный

4

+

21120-1011052-01

1

Крышка насоса

5

+

21080-1005034-00

~

1

Сальник

5

+

21080-1005034-01

~

1

Сальник

5

+

21080-1005034-02

~

1

Сальник

5

+

21080-1005034-03

~

1

Сальник

6

+

21080-1011032-00

1

Шестерня ведомая

7

+

21080-1011045-00

1

Шестерня ведущая

8

+

21120-1011061-00

1

Пробка

9

+

21080-1011023-10

6

Болт

10

+

21080-1011015-00

1

Корпус насоса

11

+

21080-1010075-00

1

Кольцо уплотнительное

12

+

21080-1010010-00

1

Приемник насоса

13

+

21150-1010077-00

1

Болт фланцевый

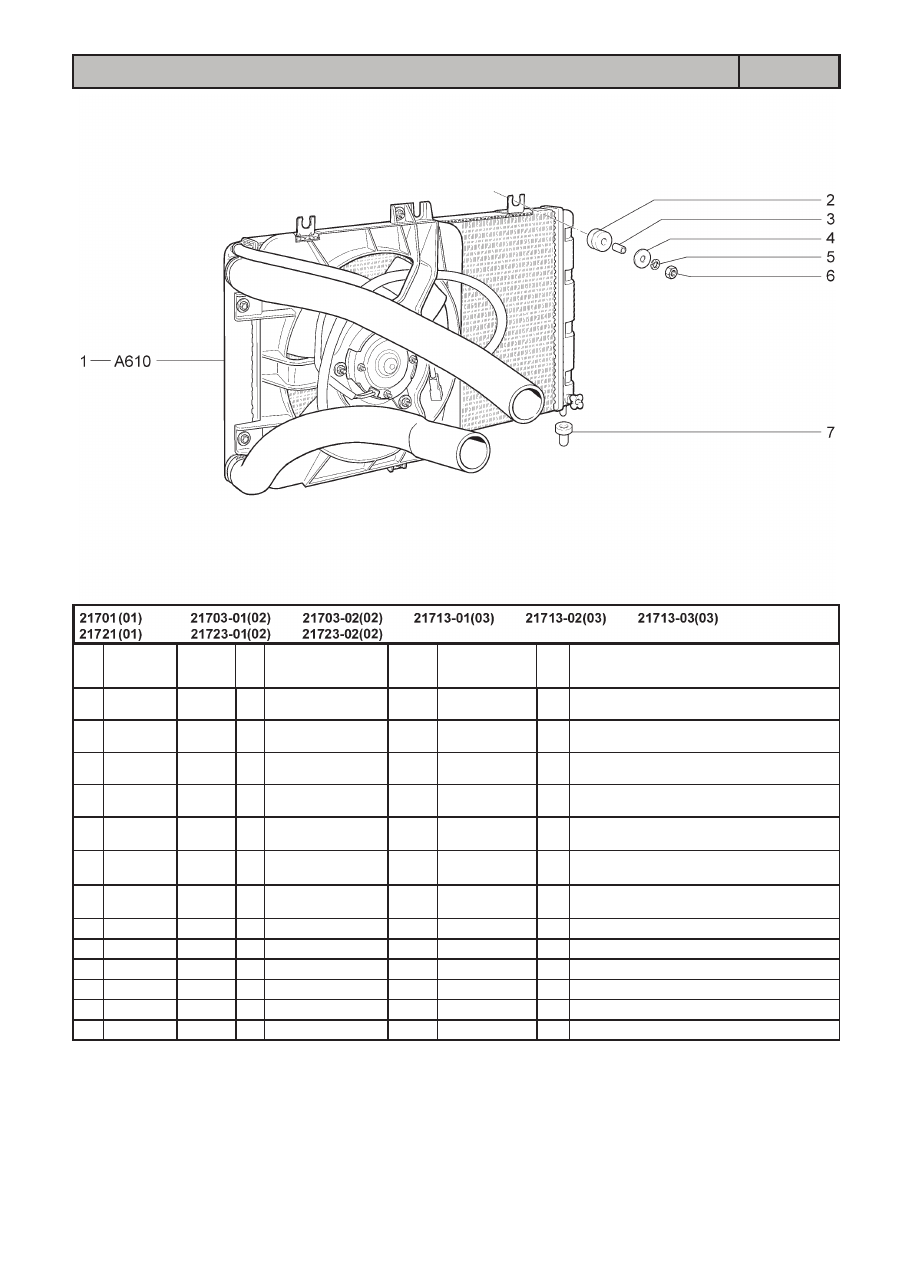

РАДИАТОР В СБОРЕ (10,11,15,110,115,140,145)

А600

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A53

1

+

21101-1300010-50

~

(01)

1

Радиатор с трубопроводами и электро-

вентилятором

1

+

21101-1300010-51

~

(01)

1

Радиатор с трубопроводами и электро-

вентилятором

1

+

21101-1300010-52

~

(01)

1

Радиатор с трубопроводами и электро-

вентилятором

1

+

21700-1300010-00

~

(02)

1

Радиатор с трубопроводами и электро-

вентилятором

1

+

21700-1300010-01

~

(02)

1

Радиатор с трубопроводами и электро-

вентилятором

1

+

21700-1300010-02

~

(02)

1

Радиатор с трубопроводами и электро-

вентилятором

1

+

21700-1300010-20

(03)

1

Радиатор с трубопроводами и электро-

вентилятором

2

+

21700-1302087-00

2

Втулка упругая

3

+

21700-1302088-01

2

Втулка дистанционная

4

+

00001-0026406-01

2

Шайба 6

5

+

00001-0005164-70

2

Шайба 6 пружинная

6

+

00001-0058962-21

2

Гайка М6

7

+

21230-1302060-00

2

Опора подвески радиатора

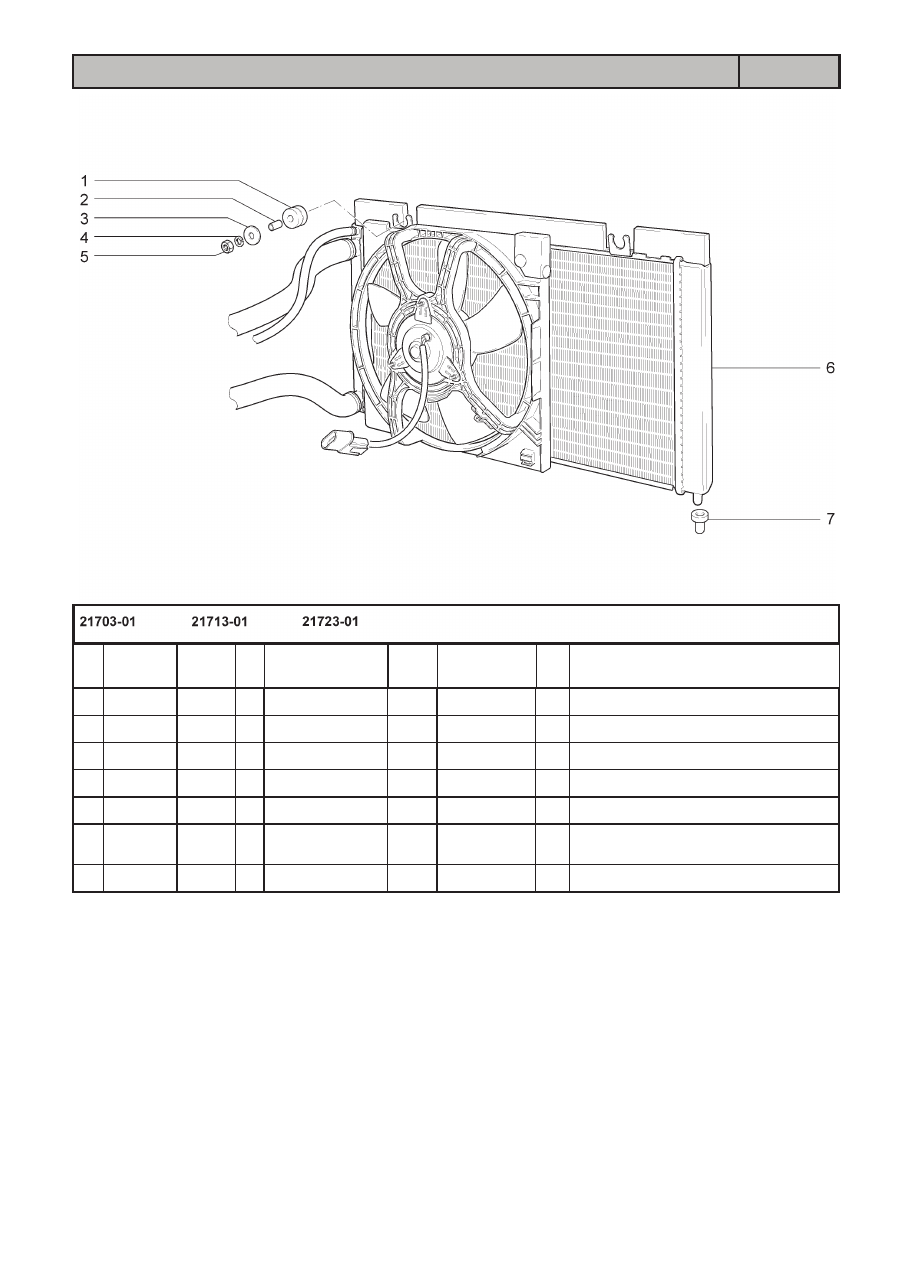

РАДИАТОР В СБОРЕ (18,20)

А601

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A54

1

+

21700-1302087-00

2

Втулка упругая

2

+

21700-1302088-01

2

Втулка дистанционная

3

+

00001-0026437-01

2

Шайба 6

4

+

00001-0005164-70

2

Шайба 6 пружинная

5

+

00001-0058962-21

2

Гайка М6

6

+

21720-1300010-00

1

Радиатор с трубопроводами и электро-

вентилятором

7

+

21230-1302060-00

2

Опора подвески радиатора

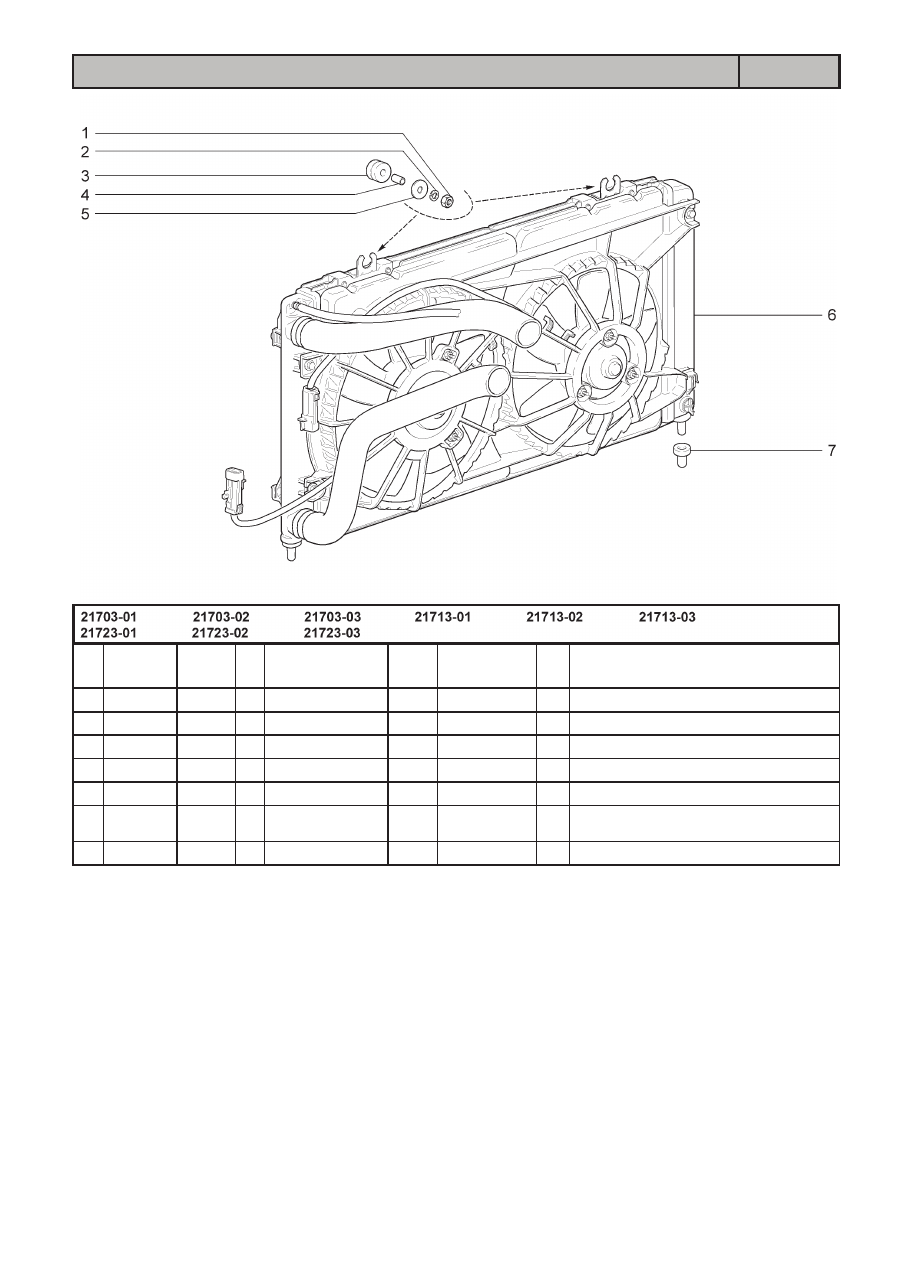

РАДИАТОР В СБОРЕ (18,20,114,118,144,148)

А602

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A55

1

+

00001-0058962-21

2

Гайка М6

2

+

00001-0005164-70

2

Шайба 6 пружинная

3

+

21700-1302087-00

2

Втулка упругая

4

+

21700-1302088-01

2

Втулка дистанционная

5

+

00001-0026437-01

2

Шайба 6

6

21703-1300008-00

1

Радиатор с трубопроводами и электро-

вентиляторами

7

+

21230-1302060-00

2

Опора подвески радиатора

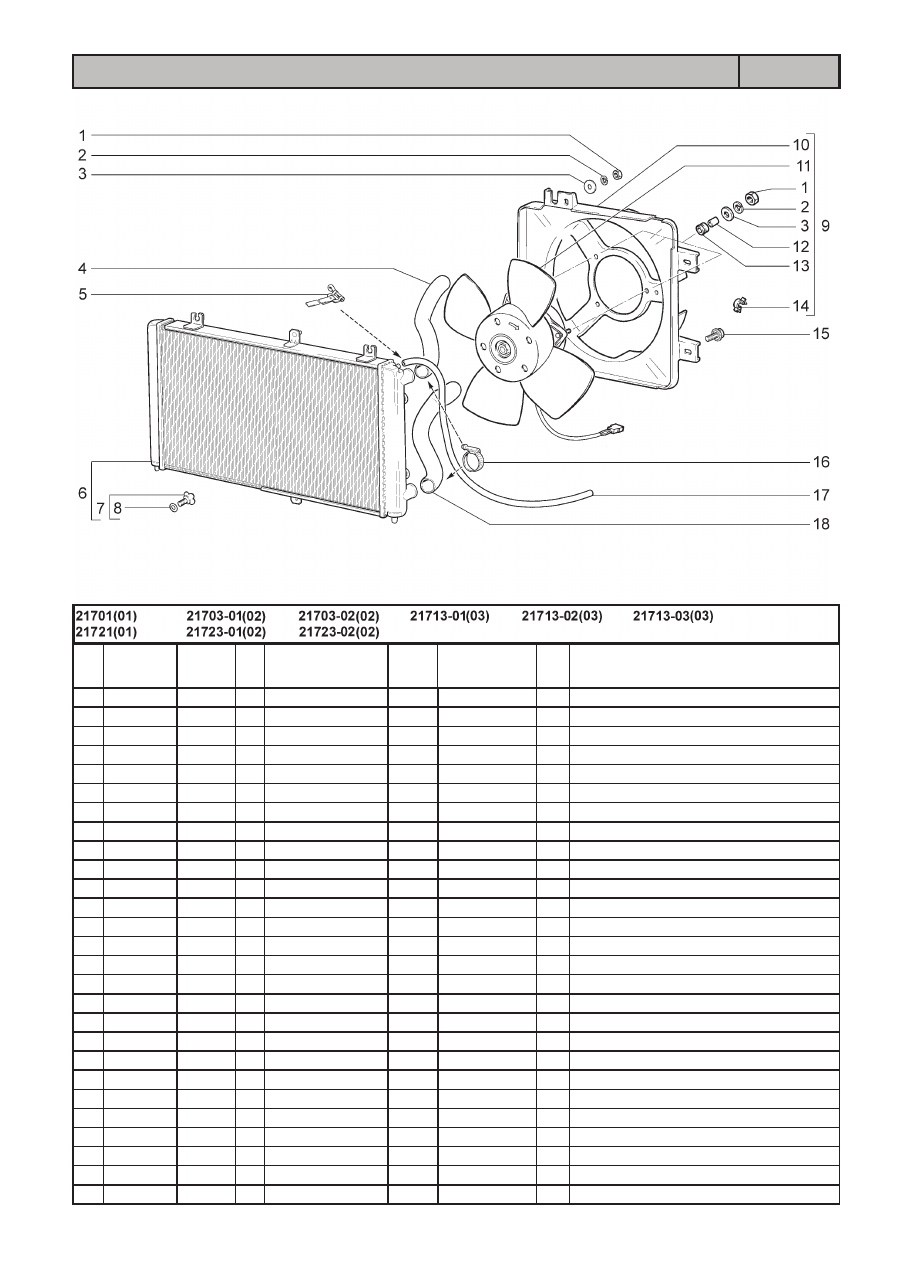

РАДИАТОР (10,11,15,110,115,140,145)

А610

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A56

1

+

00001-0058962-11

5

Гайка М6

2

+

00001-0005164-70

5

Шайба 6 пружинная

3

+

00001-0026437-01

5

Шайба 6

4

+

21100-1303025-00

(01)

1

Шланг подводящий

4

+

21120-1303025-00

(02)

1

Шланг подводящий

4

+

21720-1303025-00

(03)

1

Шланг подводящий

5

+

00001-0021700-90

1

Хомут 16 ленточный

6

+

21700-1301012-00

1

Радиатор в сборе

7

+

21080-1305027-00

1

Пробка сливная

8

+

21080-1305029-00

1

Кольцо уплотнительное

9

+

21100-1300025-00

1

Электровентилятор с кожухом в сборе

10

+

21100-1309016-10

~

1

Кожух электровентилятора

10

+

21100-1309016-11

~

1

Кожух электровентилятора

11

+

21090-1308008-00

~

1

Электровентилятор

11

+

21090-1308008-01

~

1

Электровентилятор

11

+

21090-1308008-02

~

1

Электровентилятор

11

+

21090-1308008-03

~

1

Электровентилятор

12

+

21030-1308031-00

3

Втулка дистанционнная

13

+

21030-1308030-00

3

Втулка упругая

14

+

00001-0045694-80

1

Скоба 10х3,8

15

+

00001-0038360-21

2

Болт М6х12 с зубчатым буртиком

16

+

21080-1300080-70

~

2

Хомут винтовой

16

+

21080-1300080-71

~

2

Хомут винтовой

17

+

21100-1303095-00

1

Трубка пароотводящая 1110 мм.

18

+

21100-1303010-00

(01)

1

Шланг отводящий

18

+

21120-1303010-00

(02)

1

Шланг отводящий

18

+

21720-1303010-00

(03)

1

Шланг отводящий

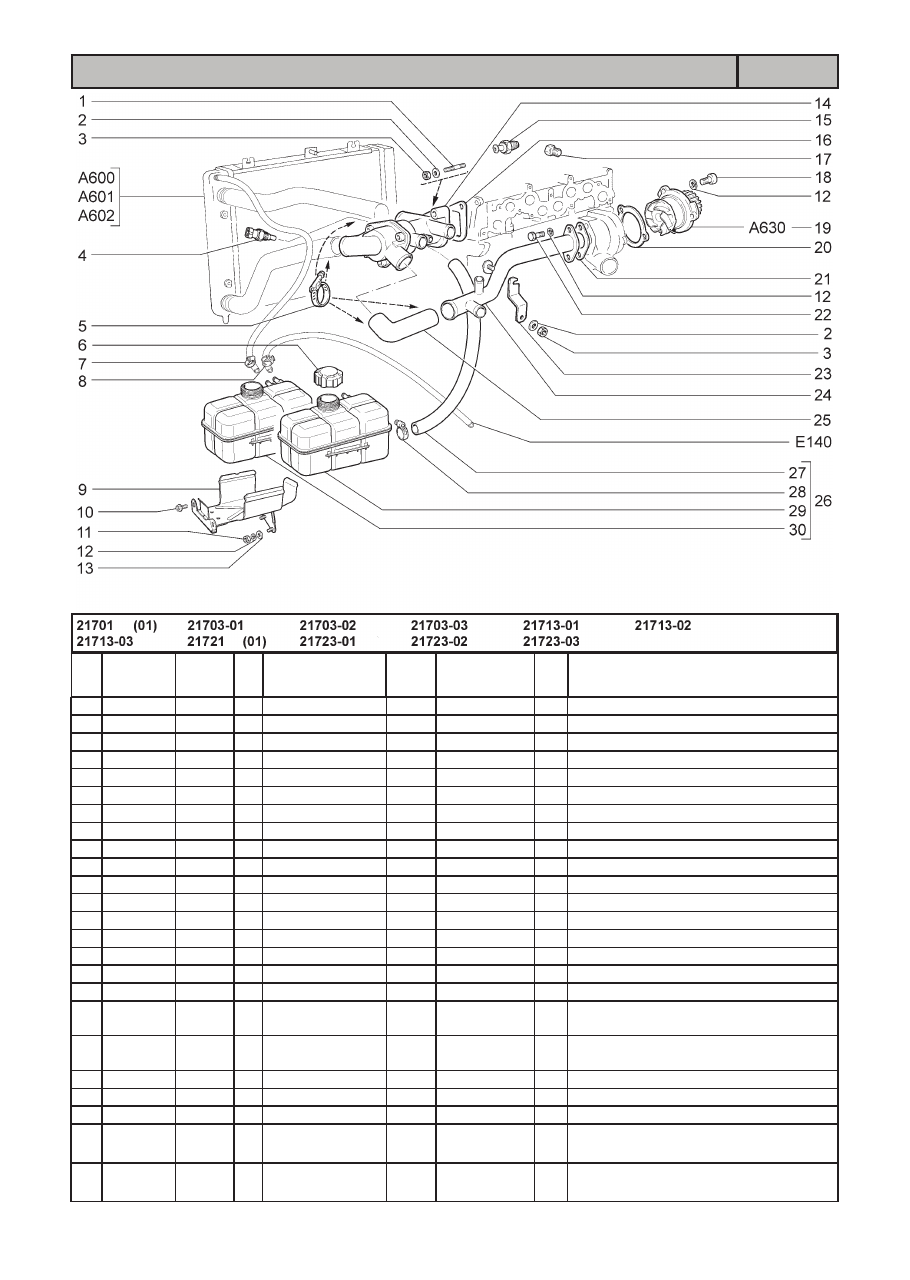

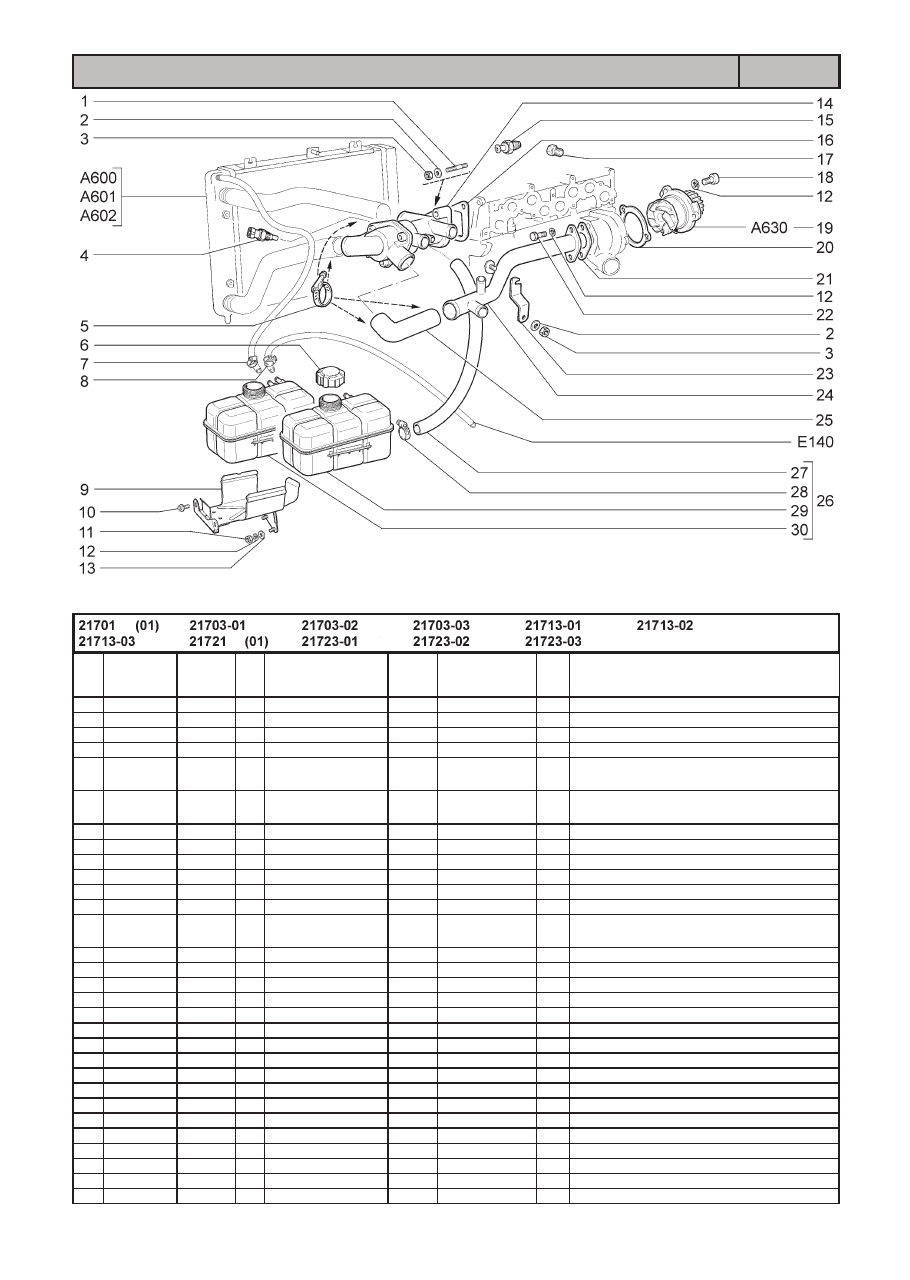

ТРУБОПРОВОДЫ И БАЧОК РАСШИРИТЕЛЬНЫЙ

А620

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A57

1

+

00001-0035175-21

1

Шпилька М8х45

1

+

00001-0035435-21

1

Шпилька М8х25

2

+

00001-0011980-73

4

Шайба 8 пружинная коническая

3

+

00001-0061008-11

4

Гайка М8

4

+

21120-3851010-00

~

1

Датчик температуры охлаждающей

жидкости

4

+

21120-3851010-05

~

1

Датчик температуры охлаждающей

жидкости

5

+

21080-1300080-70

~

4

Хомут винтовой

5

+

21080-1300080-71

~

4

Хомут винтовой

6

+

21080-1311065-01

~

1

Пробка бачка расширительного

6

+

21080-1311065-03

~

1

Пробка бачка расширительного

7

+

21080-1300080-40

~

1

Хомут винтовой

7

+

21080-1300080-41

~

1

Хомут винтовой

8

+

00001-0001687-90

(10,11,15,110,

115,145)

1

Хомут 15,5

9

+

21700-1311069-00

1

Кронштейн

10

+

00001-0038360-21

2

Болт М6х12 с зубчатым буртиком

11

+

00001-0058962-21

2

Гайка М6

12

+

00001-0005164-70

7

Шайба 6 пружинная

13

+

00001-0026444-01

2

Шайба 6

14

+

21082-1306010-10

~

1

Термостат

14

+

21082-1306010-11

~

1

Термостат

14

+

21082-1306010-12

~

1

Термостат

14

+

21082-1306010-14

~

1

Термостат

14

+

21082-1306010-15

~

1

Термостат

15

+

11180-3828110-00

~

1

Датчик указателя температуры воды

15

+

11180-3828110-01

~

1

Датчик указателя температуры воды

15

+

11180-3828110-02

~

1

Датчик указателя температуры воды

16

+

21080-1303017-01

~

1

Прокладка

16

+

21080-1303017-02

~

1

Прокладка

16

+

21080-1303017-04

~

1

Прокладка

16

+

21080-1303017-06

~

1

Прокладка

A58

ТРУБОПРОВОДЫ И БАЧОК РАСШИРИТЕЛЬНЫЙ

А620

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

17

+

21010-1305026-00

1

Пробка сливная блока цилиндров

18

+

21080-1011023-00

3

Болт М6х20

19

+

21090-1307010-00

(01)

1

Насос водяной

19

+

21126-1307010-00

1

Насос водяной

20

+

21080-1307042-00

~

1

Прокладка насоса

20

+

21080-1307042-01

~

1

Прокладка насоса

20

+

21080-1307042-04

~

1

Прокладка насоса

20

+

21080-1307042-05

~

1

Прокладка насоса

20

+

21100-1307042-00

~

1

Прокладка насоса

21

+

21080-1303067-00

~

1

Прокладка

21

+

21080-1303067-01

~

1

Прокладка

21

+

21080-1303067-02

~

1

Прокладка

21

+

21100-1303067-00

~

1

Прокладка

22

+

00001-0009024-21

2

Болт М6х20

23

+

11180-1303069-00

1

Кронштейн

24

+

21120-1303055-10

1

Труба подводящая

25

+

21090-1303093-01

1

Шланг

26

+

21700-1300060-00

(10,11,15,110,

115,145)

1

Бачок раширительный в сборе

26

+

21700-1300060-10

(18,20,114,11

8,144,148)

1

Бачок раширительный в сборе

27

+

21700-1303080-00

1

Шланг заправочный

28

+

21080-1300080-60

~

2

Хомут винтовой

28

+

21080-1300080-61

~

2

Хомут винтовой

29

+

21700-1311010-10

(18,20,114,11

8,144,148)

1

Бачок раширительный

30

+

21700-1311010-00

(10,11,15,110,

115,145)

1

Бачок раширительный

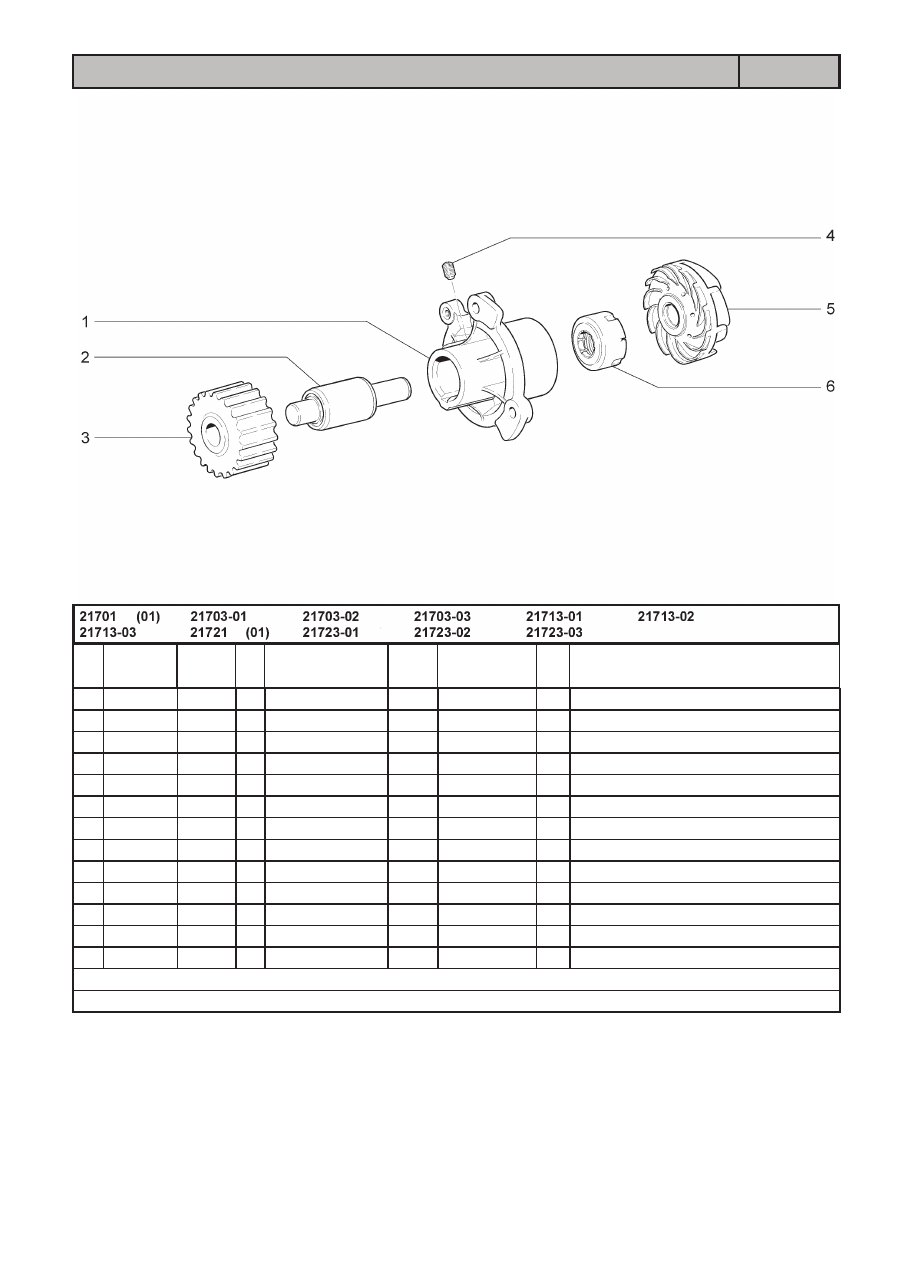

НАСОС ВОДЯНОЙ

А630

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A59

1

+

21120-1307015-00

1

Корпус

2

+

21080-1307027-12

~

1

Подшипник водяного насоса

2

+

21100-1307027-00

~

1

Подшипник водяного насоса

2

+

21100-1307027-01

~

1

Подшипник водяного насоса

3

+

21080-1307040-20

*

(01)

1

Шкив зубчатый

3

21126-1307040-00

~ **

1

Шкив зубчатый

3

21126-1307040-01

~ **

1

Шкив зубчатый

4

+

00001-0037463-30

1

Винт М6х10 установочный

5

+

21090-1307030-00

1

Крыльчатка водяного насоса

6

+

21010-1307013-00

~

1

Сальник

6

+

21010-1307013-01

~

1

Сальник

6

+

21010-1307013-02

~

1

Сальник

6

+

21080-1307013-00

~

1

Сальник

*  -  входит в насос водяной 21090-1307010 (А620, поз.№19)

** - входит в насос водяной 21126-1307010 (А620, поз.№19)

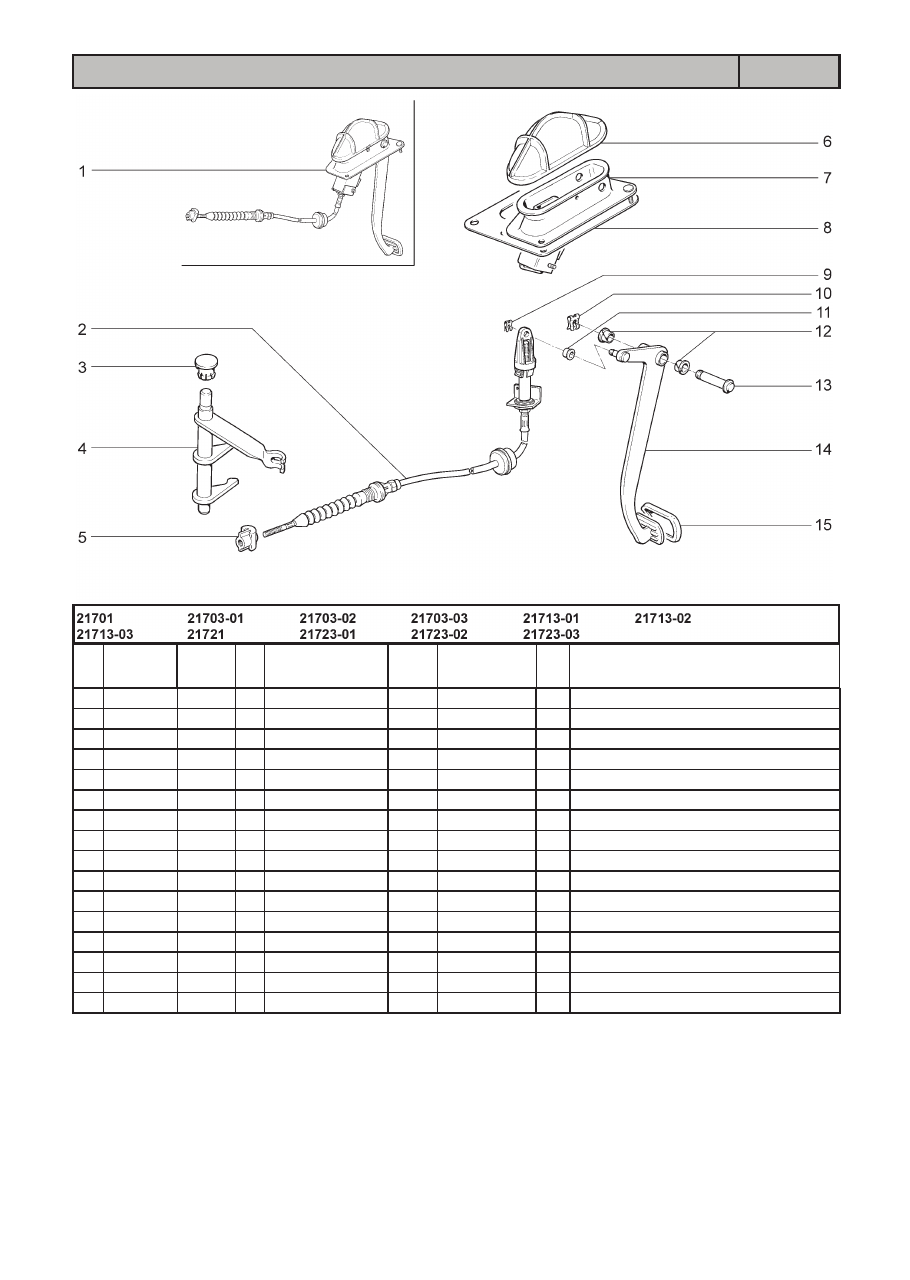

ПРИВОД СЦЕПЛЕНИЯ

В110

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B1

1

+

21700-1602006-00

1

Педаль сцепления с кронштейном в сборе

2

+

21700-1602210-00

1

Трос привода сцепления

3

+

21080-1601216-00

~

1

Втулка

3

+

21080-1601216-01

~

1

Втулка

4

+

21100-1601200-00

1

Вилка

5

+

21100-1602266-00

1

Поводок  троса

6

+

21100-1602468-00

1

Чехол

7

+

21700-1602063-00

1

Кронштейн педали сцепления в сборе

8

+

21100-1602466-00

1

Уплотнитель

9

+

00001-0010640-76

1

Скоба стопорная

10

+

21080-1602059-00

1

Скоба

11

+

21080-1602096-00

1

Втулка

12

+

21210-1804043-00

2

Втулка

13

+

21100-1602050-00

1

Ось

14

+

21700-1602010-00

1

Педаль сцепления в сборе

15

+

21100-1602048-00

1

Накладка

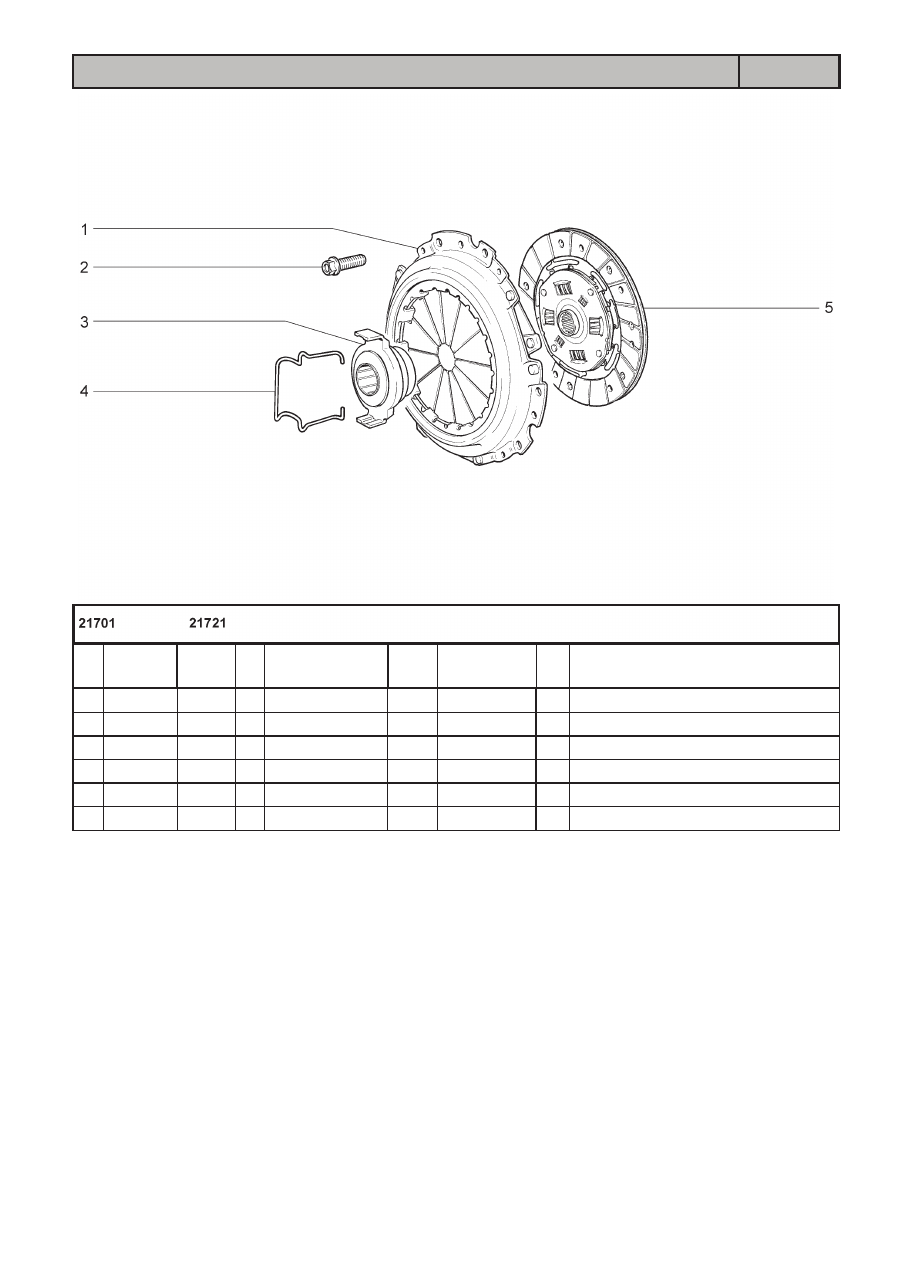

СЦЕПЛЕНИЕ

В140

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B2

1

+

21110-1601085-00

1

Диск сцепления

2

+

21080-1601207-00

6

Болт

3

+

21100-1601180-00

~

1

Муфта

3

+

21100-1601180-01

~

1

Муфта

4

+

21080-1601188-00

1

Пружина

5

+

21120-1601130-00

1

Диск ведомый

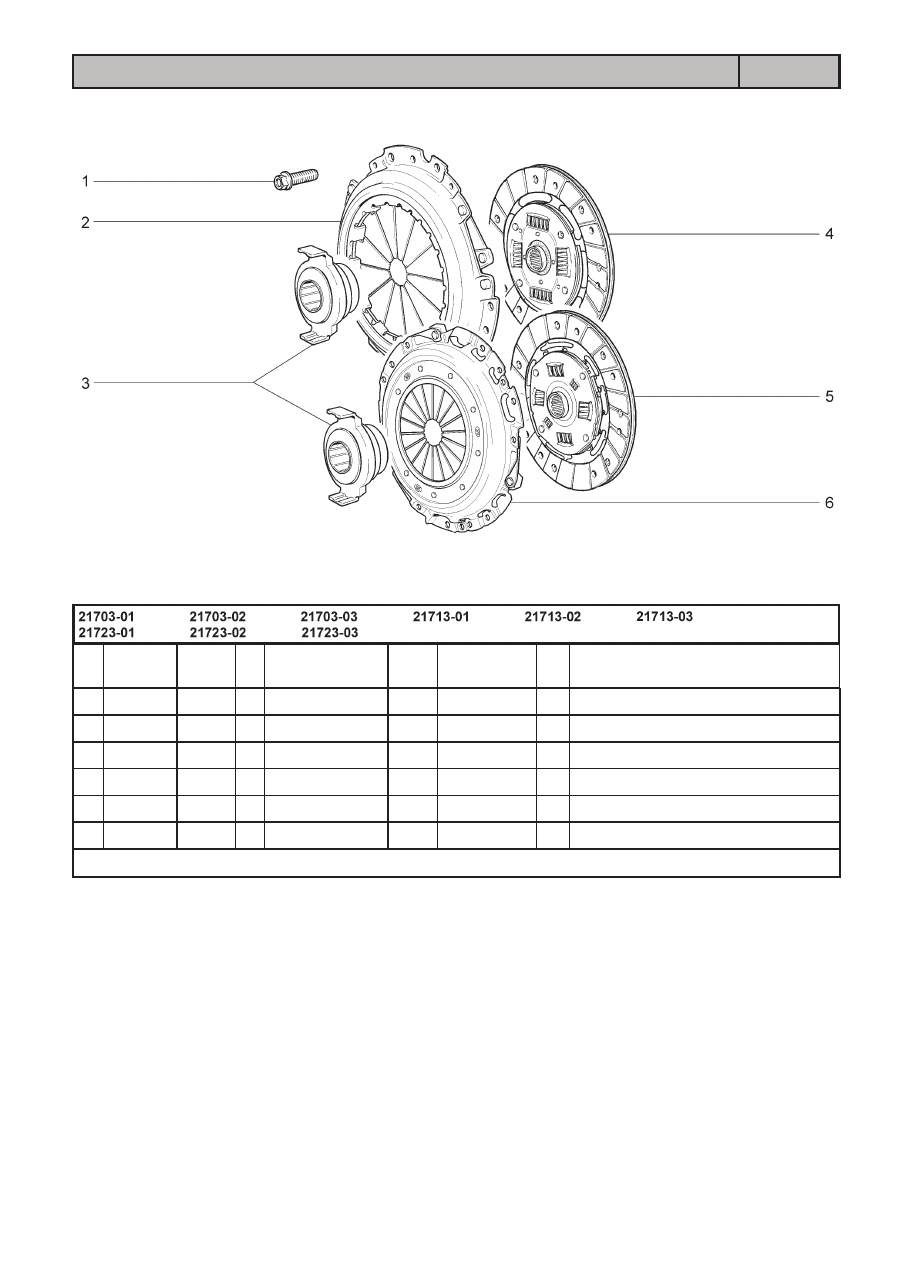

СЦЕПЛЕНИЕ

В141

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B3

1

+

21080-1601207-00

6

Болт

2

+

21703-1601085-00

~ !

1

Диск сцепления

3

+

21703-1601180-10

1

Муфта в сборе

4

+

21703-1601130-00

!

1

Диск ведомый

5

+

21703-1601130-10

1

Диск ведомый

6

+

21703-1601085-10

~

1

Диск сцепления

21703-1601130-00 ! 21703-1601085-00

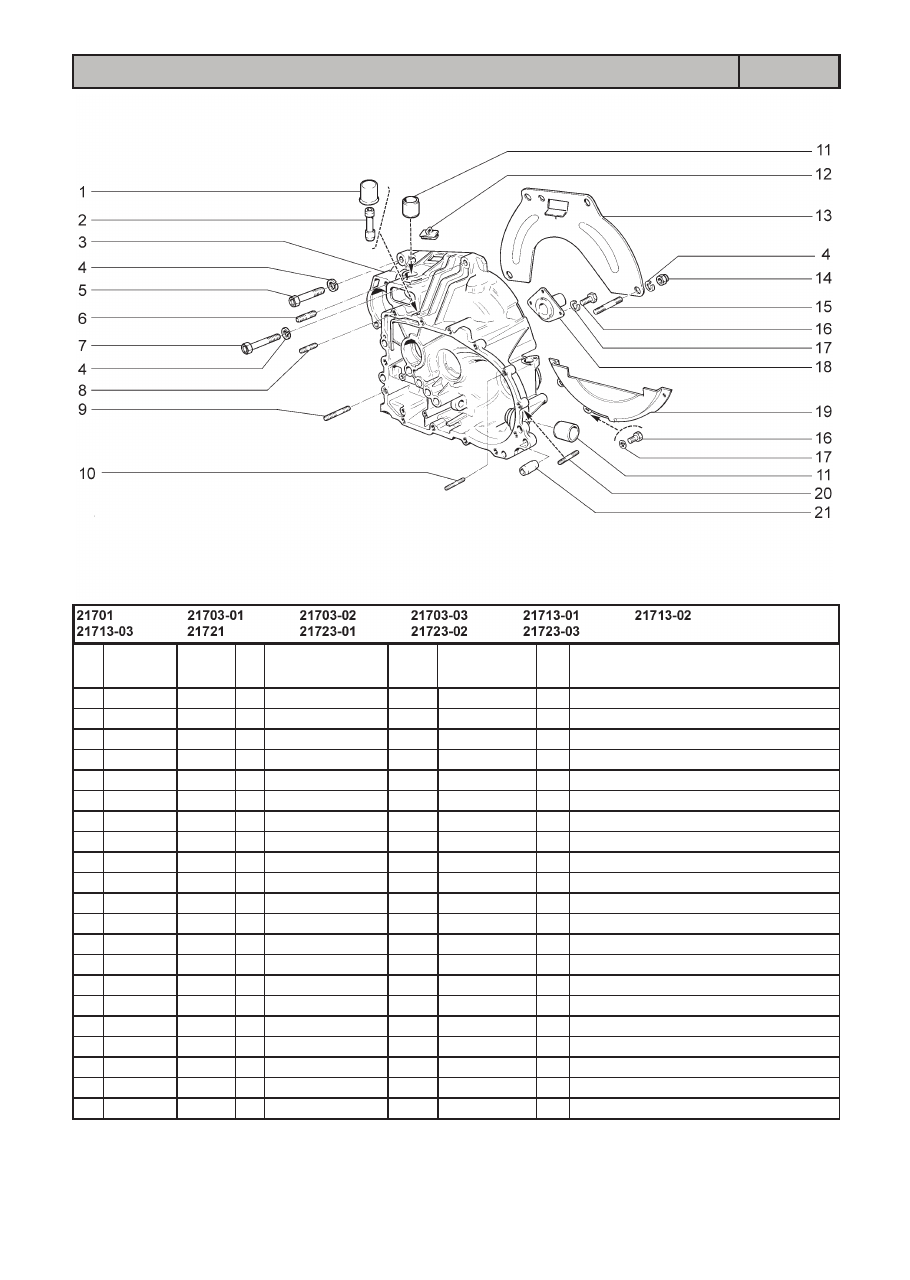

КАРТЕР СЦЕПЛЕНИЯ

В150

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B4

1

+

11110-1700022-00

1

Колпачок сапуна

2

+

21100-1700021-00

1

Корпус сапуна

3

+

21110-1601015-00

1

Картер

4

+

00001-0005170-70

3

Шайба 12 пружинная

5

+

00001-0055410-21

1

Болт М12х1,25х60

6

+

00001-0035462-21

2

Шпилька М10х1,25х22

7

+

00001-0055413-21

1

Болт М12х1,25х75

8

+

00001-0035434-21

14

Шпилька М8х28

9

+

00001-0035442-21

1

Шпилька М8х60

10

+

00001-0035436-21

1

Шпилька М8х30

11

+

21080-1601210-00

2

Втулка

12

+

21080-1601223-00

1

Заглушка

13

+

21100-1601120-00

1

Крышка верхняя

14

+

00001-0061015-11

1

Гайка М12х1,25

15

+

00001-0035528-21

1

Шпилька М12х1,25х50

16

+

00001-0009021-21

6

Болт М6х14

17

+

00001-0005164-70

6

Шайба 6 пружинная

18

+

21090-1601190-00

1

Втулка направляющая

19

+

21100-1601121-00

1

Крышка нижняя

20

+

00001-0035437-21

1

Шпилька М8х35

21

+

21010-1701017-00

2

Штифт

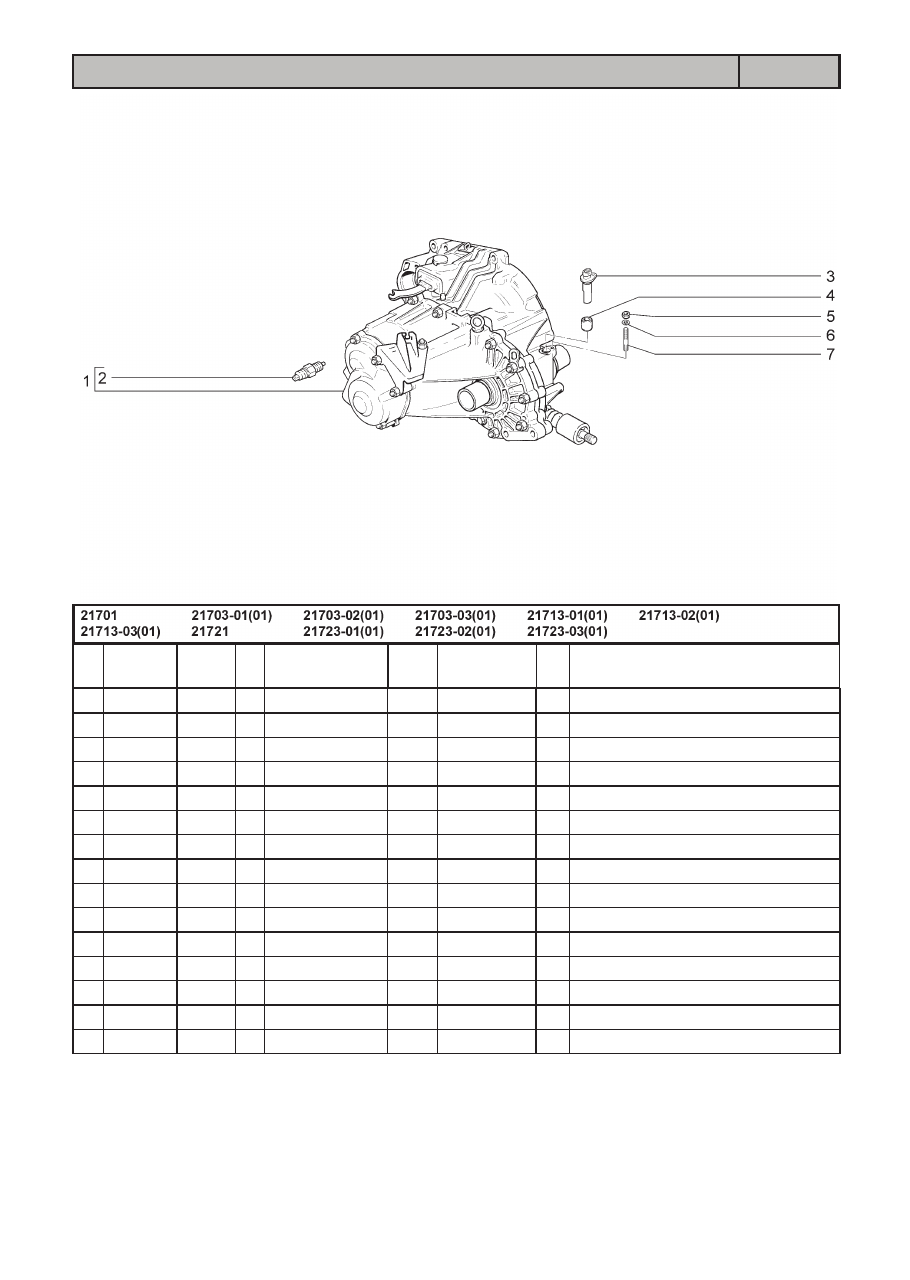

КОРОБКА ПЕРЕДАЧ

В200

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B5

1

+

21100-1700012-00

1

Коробка передач в сборе

1

+

21100-1700012-10

(01)

1

Коробка передач в сборе

2

+

21080-3710410-01

~

1

Выключатель света заднего хода

2

+

21080-3710410-02

~

1

Выключатель света заднего хода

2

+

21080-3710410-03

~

1

Выключатель света заднего хода

2

+

21080-3710410-04

~

1

Выключатель света заднего хода

2

+

21700-3710410-00

~

(01)

1

Выключатель света заднего хода

2

+

21700-3710410-01

~

(01)

1

Выключатель света заднего хода

3

+

21700-3843010-00

~

(01)

1

Датчик скорости

3

+

21700-3843010-02

~

(01)

1

Датчик скорости

3

+

21700-3843010-04

~

(01)

1

Датчик скорости

4

+

21080-3802826-04

(01)

1

Втулка

5

+

00001-0058962-11

(01)

1

Гайка М6

6

+

00001-0005164-70

(01)

1

Шайба 6 пружинная

7

+

00001-0015001-21

(01)

1

Шпилька М6х14
