LADA PRIORA. Каталог деталей и сборочных единиц - часть 21

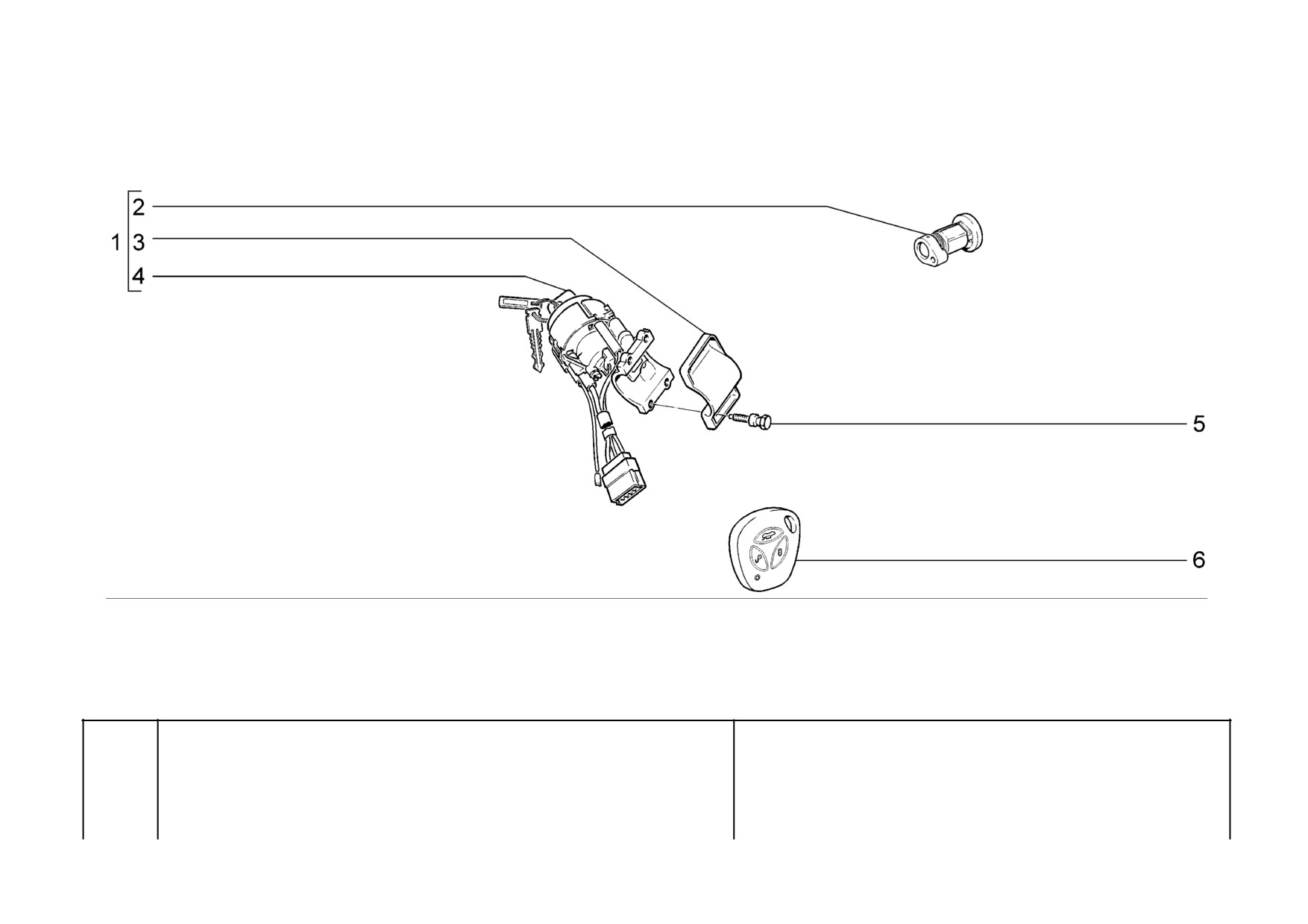

Выключатель зажигания
21703-01
21721
Ignition switch
21703-02
21723-01
K110
Contact d'allumage
21703-03
21723-02
Zündschalter
21713-01
21723-03
Interruptor de encendido
21713-02
- 308 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-6105006-00
1 Выключатель зажигания и
Ignition switch and lock
Contacteur de démarrage et
Zündschloss und die
Interruptor de encendido y
cylinders
barillets des serrures
Schliesszylinder
barriletes de cerradura
цилиндры замков
2
21100-6105410-10
2 Цилиндр замка правый
Lock cylinder, RH
Barillet de serrure D
Schließzylinder rechts
Bombine der.
2
21100-6105411-10
2 Цилиндр замка левый
Lock cylinder, LH
Barillet de serrure G
Schließzylinder links
Bombine izq.
3
21100-3704217-00
1 Скоба
Clamp
Etrier
Klammer
Grapa
4
+ 11180-3704010-00
1 Выключатель зажигания
Ignition switch
Contact d'allumage-démarrage Zündschalter
Interruptor de encendido
5
+ 21100-3704324-00
4 Болт M6
Bolt M6
Boulon M6
Schraube M6
Tornillo M6
6
+ 11180-3763070-00 ~
1 Пульт дистанционного
Remote control
Télécommande à distance
Fernbedienung
Cuadro de mando a
distancia
управления
6
+ 11180-3763070-01 ~
1 Пульт дистанционного
Remote control
Télécommande à distance
Fernbedienung
Cuadro de mando a
distancia
управления
K110
- 309 -
21721

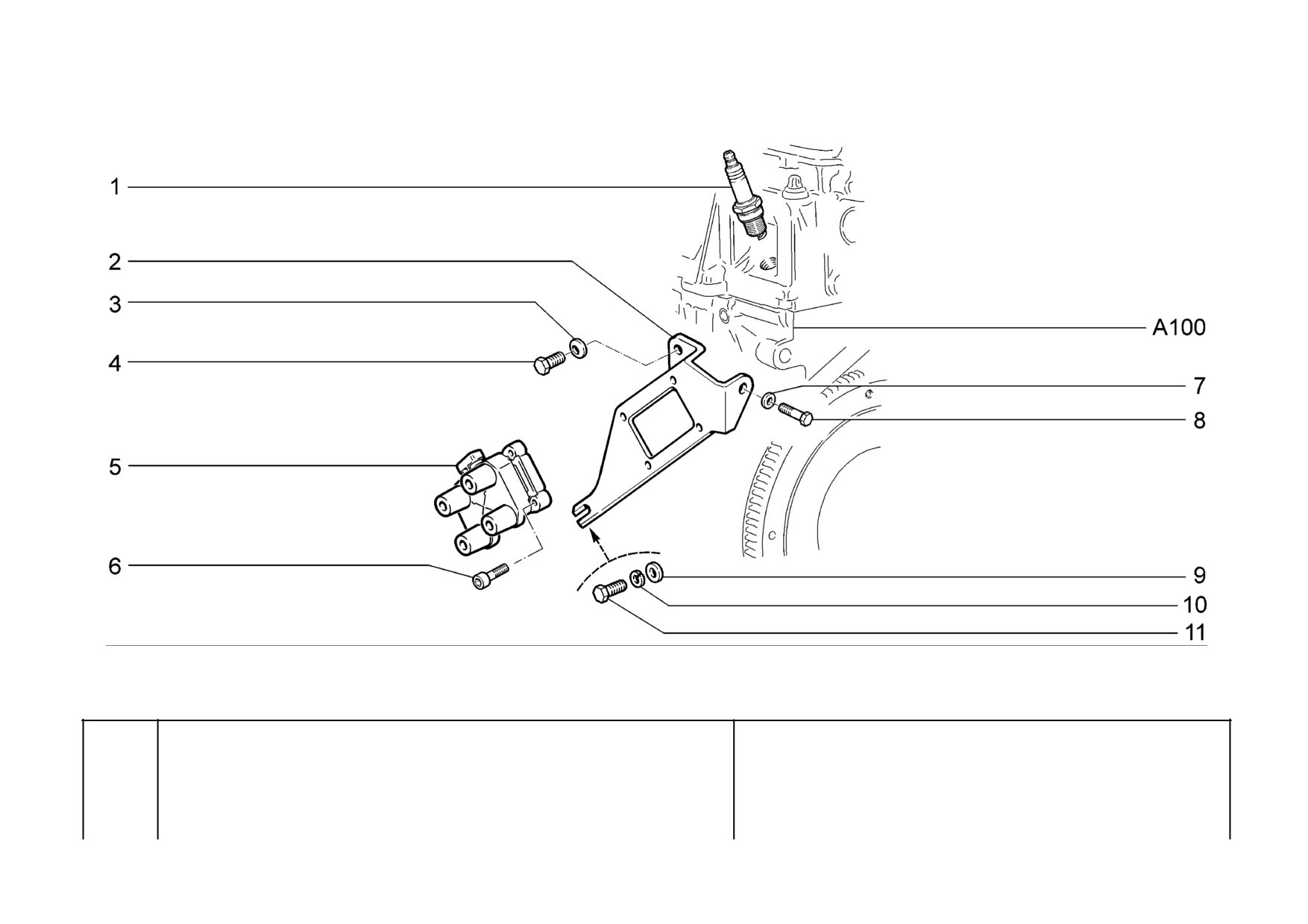

Ignition module and spark plugs
K120
Module d'allumage et bougies
Zündmodul und Zündkerzen
Módul y bujías de encendido
- 310 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21110-3707010-00 ~
4 Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujia de encendido
1
+ 21110-3707010-03 ~
4 Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujía de encendido
2
+ 21110-3705410-10 ~
1 Кронштейн катушки
Bracket
Support de bobine
Halter
Soporte de bobina
2
+ 21110-3705410-11 ~
1 Кронштейн катушки
Bracket
Support de bobine
Halter
Soporte de bobina
3
+ 00001-0011980-73
1 Шайба
8 пружинная коническая Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
4
+ 00001-0060432-21
1 Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
5
+ 21110-3705010-01 ~
1 Катушка зажигания
Ignition coil
Bobine d'allumage
Zündspule
Bobina de encendido
5
+ 21110-3705010-02 ~
1 Катушка зажигания
Ignition coil
Bobine d'allumage
Zündspule
Bobina de encendido
5
+ 21110-3705010-03 ~
1 Катушка зажигания
Ignition coil
Bobine d'allumage
Zündspule
Bobina de encendido
5
+ 21110-3705010-04 ~
1 Катушка зажигания
Ignition coil
Bobine d'allumage
Zündspule
Bobina de encendido
6
+ 21080-1003286-00
4 Винт
Screw
Vis
Schraube
Tornillo
7
+ 00001-0026470-01
1 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
8
+ 00001-0060442-21
1 Болт М8х50
Bolt M8x50
Boulon M8x50
Schraube M8x50
Tornillo M8x50
9
21110-3705422-00
1 Втулка
Bush
Douille
Buchse
Casquillo
10
+ 00001-0005168-70
1 Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
11
+ 00001-0059707-21
1 Болт М10х1,25х25
Bolt M10x1.25x25
Boulon M10x1,25x25
Schraube M10x1,25x25
Tornillo M10x1,25x25
K120
- 311 -

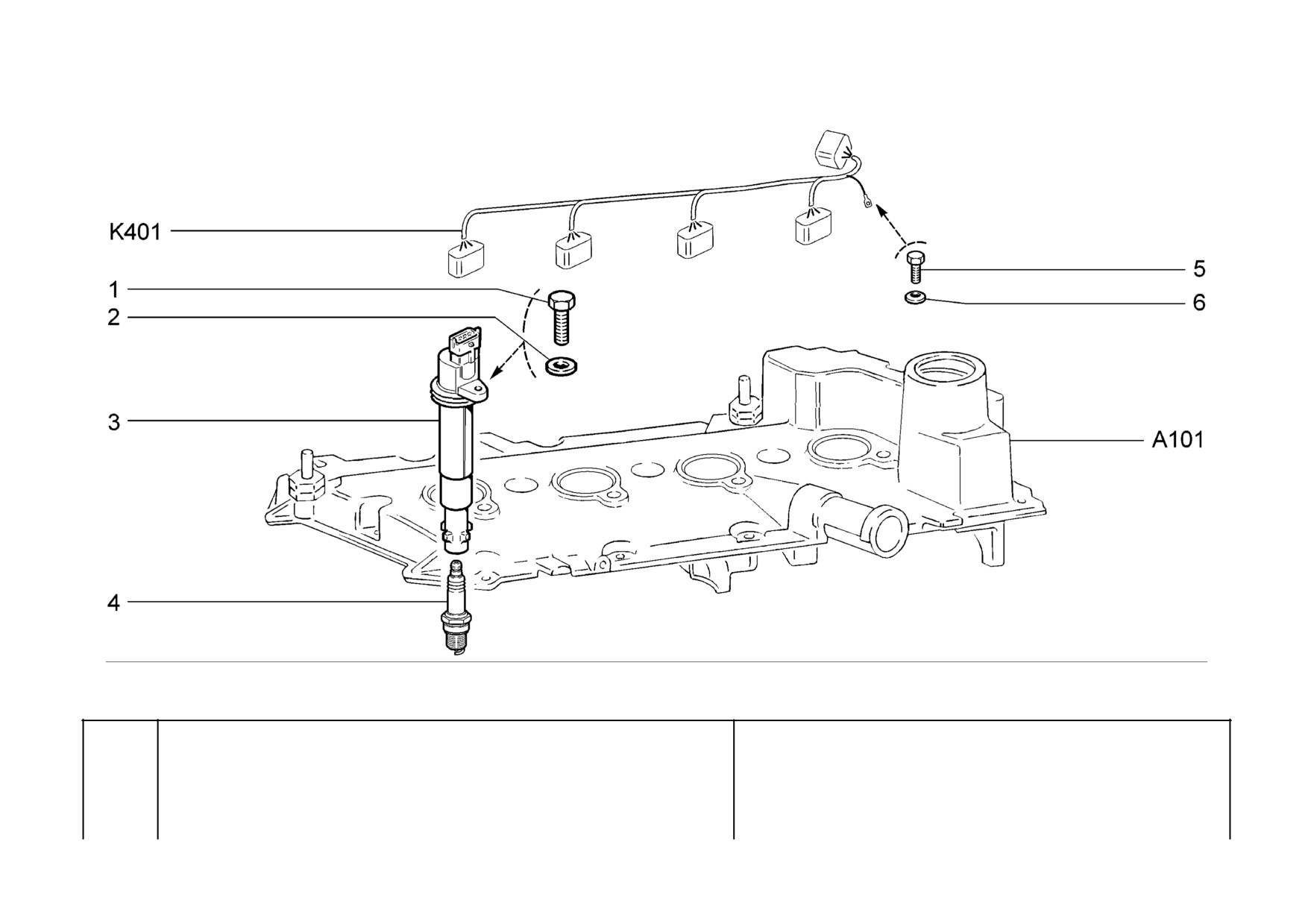

Модули и свечи зажигания
21703-02
21723-02
Ignition modules and spark plugs
21703-03
21723-03
K121
Module d'allumage et bougies
21713-01
Zündmodule und Zündkerzen
21713-02
Módulos y bujías de encendido
21713-03
- 312 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0009024-21
4 Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
2
+ 00001-0005194-01
4 Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
3
+ 21120-3705010-10 ~
4 Катушка зажигания
Ignition coil
Bobine d'allumage
Zündspule
Bobina de encendido
3
+ 21120-3705010-12 ~
4 Катушка зажигания
Ignition coil
Bobine d'allumage
Zündspule
Bobina de encendido
3
+ 21120-3705010-13 ~
4 Катушка зажигания
Ignition coil
Bobine d'allumage
Zündspule
Bobina de encendido
4
+ 21120-3707010-00 ~
4 Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujía de encendido
4
+ 21120-3707010-01 ~
4 Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujía de encendido
5
+ 00001-0009021-21
1 Болт М6х14
Bolt M6x14
Boulon M6x14
Schraube M6x14
Tornillo M6x14
6
+ 00001-0011977-73
1 Шайба
6 пружинная коническая Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
K121
- 313 -

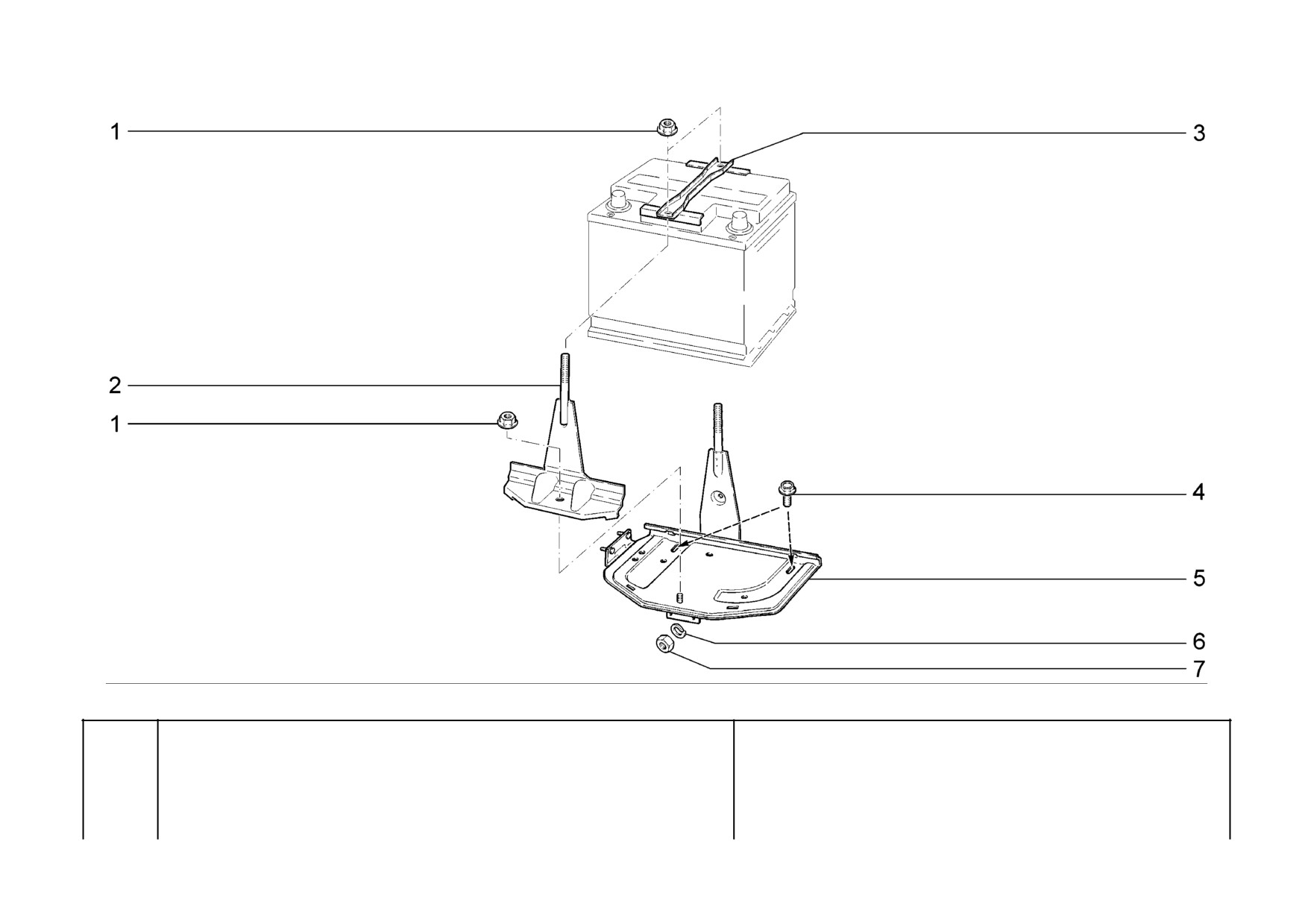

Батарея аккумуляторная
21703-01
21721
Battery
21703-02
21723-01
K130
Batterie
21703-03
21723-02
Batterie
21713-01
21723-03
Batería de acumuladores
21713-02
- 314 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-3701686-00
3 Гайка
Nut
Ecrou
Mutter
Tuerca
2
+ 21700-3703109-00
2 Стяжка
Link
Tendeur
Spannschloß
Tirante
3
+ 21212-3703110-00
1 Планка
Fixing plate
Plaque
Leiste
Placa
4
+ 00001-0038381-21
2 Болт М8х20 с зубчатым
Toothed collar bolt M8x20
Boulon M8x20 à collet denté
Zahnbundschraube M8x20
Tornillo M8x20 de collar
dentado
буртиком
5
+ 21700-3703090-00
1 Основание для аккумулятора
Battery platform
Semelle d'accumulateur
Batterie-Trägerplatte
Base de batería de
acumuladores
6
+ 00001-0005164-70
2 Шайба
6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
7
+ 00001-0058962-11
2 Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
K130
- 315 -
21721
(01)

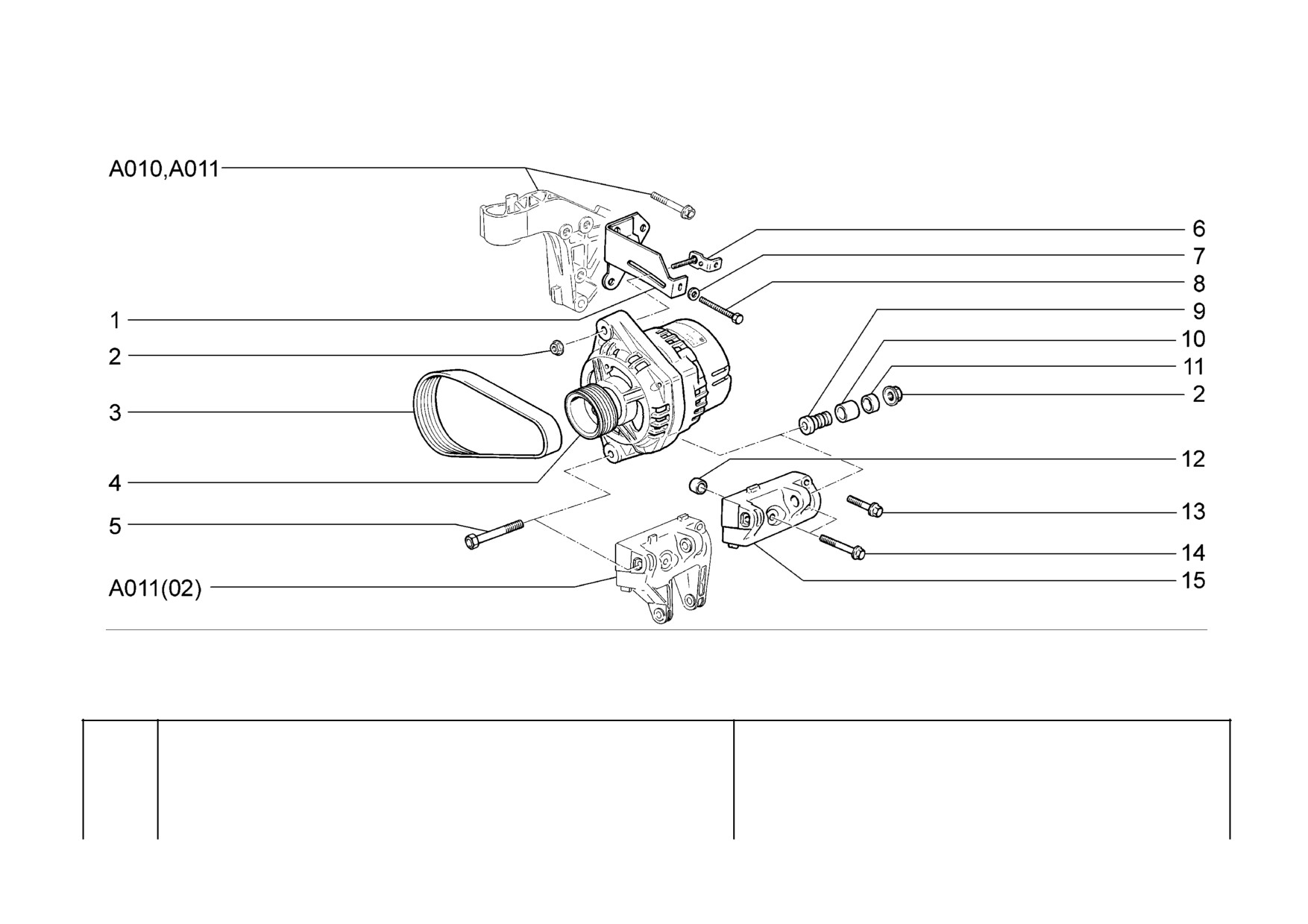

Генератор с арматурой
21703-01
(02)
21723-01
(02)
Alternator and fixtures
21703-02
(02)
21723-02
(02)
K140
Alternateur et ses fixations
21713-01
(02)
Generator mit Träger
21713-02
(02)
Alternador con accesorios
21713-03
(02)
- 316 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-3701624-00
1
Кронштейн генератора верхний
Upper bracket, alternator
Support supérieur d'alternateur
Träger, oberer
Soporte de alternador
superior
2
+ 21100-3701686-00
2
Гайка
Nut
Ecrou
Mutter
Tuerca
3
+ 21100-3701720-00
~
1
Ремень привода генератора
Drive belt
Courroie de commande
Generatorantriebsriemen
Correa de alternador
d'alternateur
3
+ 21100-3701720-01
~
1
Ремень привода генератора
Drive belt
Courroie de commande
Generatorantriebsriemen
Correa de alternador
d'alternateur
3
+ 21100-3701720-03
~
1
Ремень привода генератора
Drive belt
Courroie de commande
Generatorantriebsriemen
Correa de alternador
d'alternateur
4
+ 21120-3701010-00
~
1
Генератор
Alternator
Alternateur
Generator
Alternador
4
+ 21120-3701010-05
~
1
Генератор
Alternator
Alternateur
Generator
Alternador
4
+ 21120-3701010-07
~
1
Генератор
Alternator
Alternateur
Generator
Alternador
4
+ 21120-3701010-08
~
1
Генератор
Alternator
Alternateur
Generator
Alternador
5
+ 21100-3701376-00
1
Болт
Bolt
Boulon
Schraube
Tornillo
6
+ 21100-3701670-00
1
Планка натяжная
Belt tensioner
Elément de tension
Spannleiste
Placa de tensión
7
+ 00001-0011977-73
1
Шайба 6 пружинная коническая
Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
8
+ 21100-3701629-00
1
Болт регулировочный
Adjustment bolt
Boulon de réglage
Stellschraube
Tornillo de ajuste
9
+ 21100-3701634-00
1
Втулка
Bush
Douille
Buchse
Casquillo
10
+ 21100-3701637-00
1
Втулка
Bush
Douille
Buchse
Apoyo de goma
11
+ 21100-3701638-00
1
Втулка
Bush
Douille
Büchse
Casquillo
12
+ 21120-1001364-00
(01)
1
Втулка установочная
Locating bush
Douille de centrage
Buchse
Buje ajuste
13
+ 21120-1001368-00
(01)
1
Болт М10х1,25х40
Bolt M10x1.25x40
Boulon M10x1,25x40
Schraube M10x1,25x40
Tornillo M10x1,25x40
14
+ 21120-1001371-00
(01)
1
Болт М10х1,25х55
Bolt M10x1.25x55
Boulon M10x1,25x55
Schraube M10x1,25x55
Tornillo M10x1,25x55
15
+ 21100-3701652-00
(01)
1
Кронштейн генератора нижний
Lower bracket, alternator
Support inférieur d'alternateur
Träger, unterer
Soporte de alternador
inferior
K140
- 317 -
21723-01

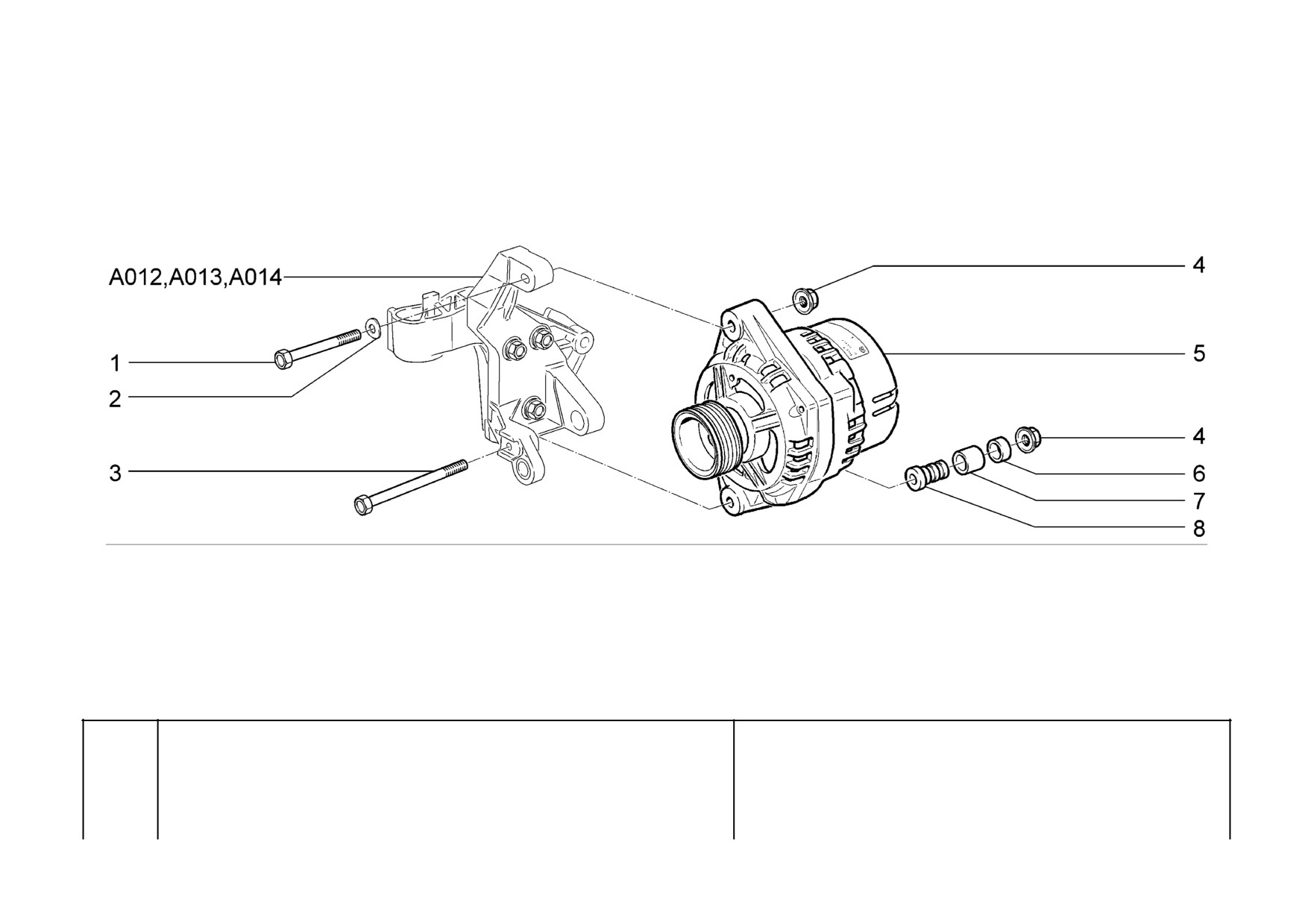

Генератор с арматурой
21703-02
21723-02
Alternator and fixtures
21703-03
21723-03
K141
Alternateur et ses fixations
21713-01
Generator mit Träger
21713-02
Alternador con accesorios
21713-03
- 318 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0060444-21
1 Болт М8х60
Bolt M8x60
Boulon M8x60
Schraube M8x60
Tornillo M8x60
2
+ 00001-0026013-71
1 Шайба 8 волнистая
Wave-type washer 8
Rondelle ondulée 8
Scheibe 8, wellenförmige
Arandela 8 ondulada
3
+ 21100-3701376-00
1 Болт
Bolt
Boulon
Schraube
Tornillo
4
+ 21100-3701686-00
2 Гайка
Nut
Ecrou
Mutter
Tuerca
5
+ 21120-3701010-00 ~
1 Генератор
Alternator
Alternateur
Generator
Alternador
5
+ 21120-3701010-05 ~
1 Генератор
Alternator
Alternateur
Generator
Alternador
5
+ 21120-3701010-07 ~
1 Генератор
Alternator
Alternateur
Generator
Alternador
5
+ 21120-3701010-08 ~
1 Генератор
Alternator
Alternateur
Generator
Alternador
6
+ 21100-3701638-00
1 Втулка
Bush
Douille
Büchse
Casquillo
7
+ 21100-3701637-00
1 Втулка
Bush
Douille
Buchse
Apoyo de goma
8
+ 21100-3701634-00
1 Втулка
Bush
Douille
Buchse
Casquillo
K141

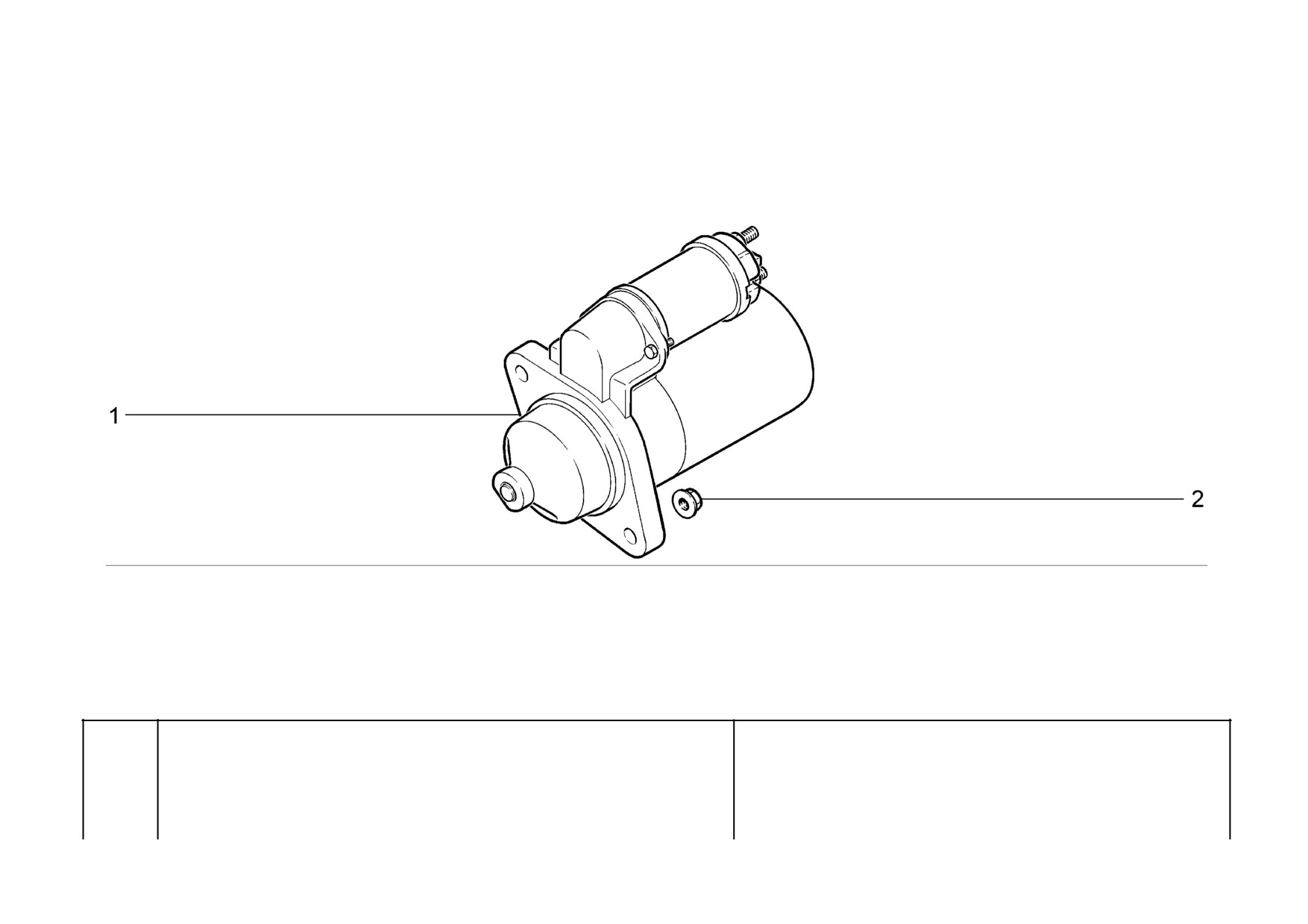

- 319 -
Стартер
21703-01
21721
Crank motor
21703-02
21723-01
K150
Démarreur
21703-03
21723-02
Anlasser
21713-01
21723-03
Motor de arranque
21713-02
- 320 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-3708010-00 ~
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
1
+ 21100-3708010-02 ~
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
1
21100-3708010-03 ~
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
1
+ 21110-3708010-01 ~
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
1
+ 21110-3708010-03 ~
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
2
21100-1001257-03
2 Гайка M10x1,25
Nut M10x1,25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
K150
- 321 -
содержание .. 19 20 21 22 ..
