LADA PRIORA. Каталог деталей и сборочных единиц - часть 14

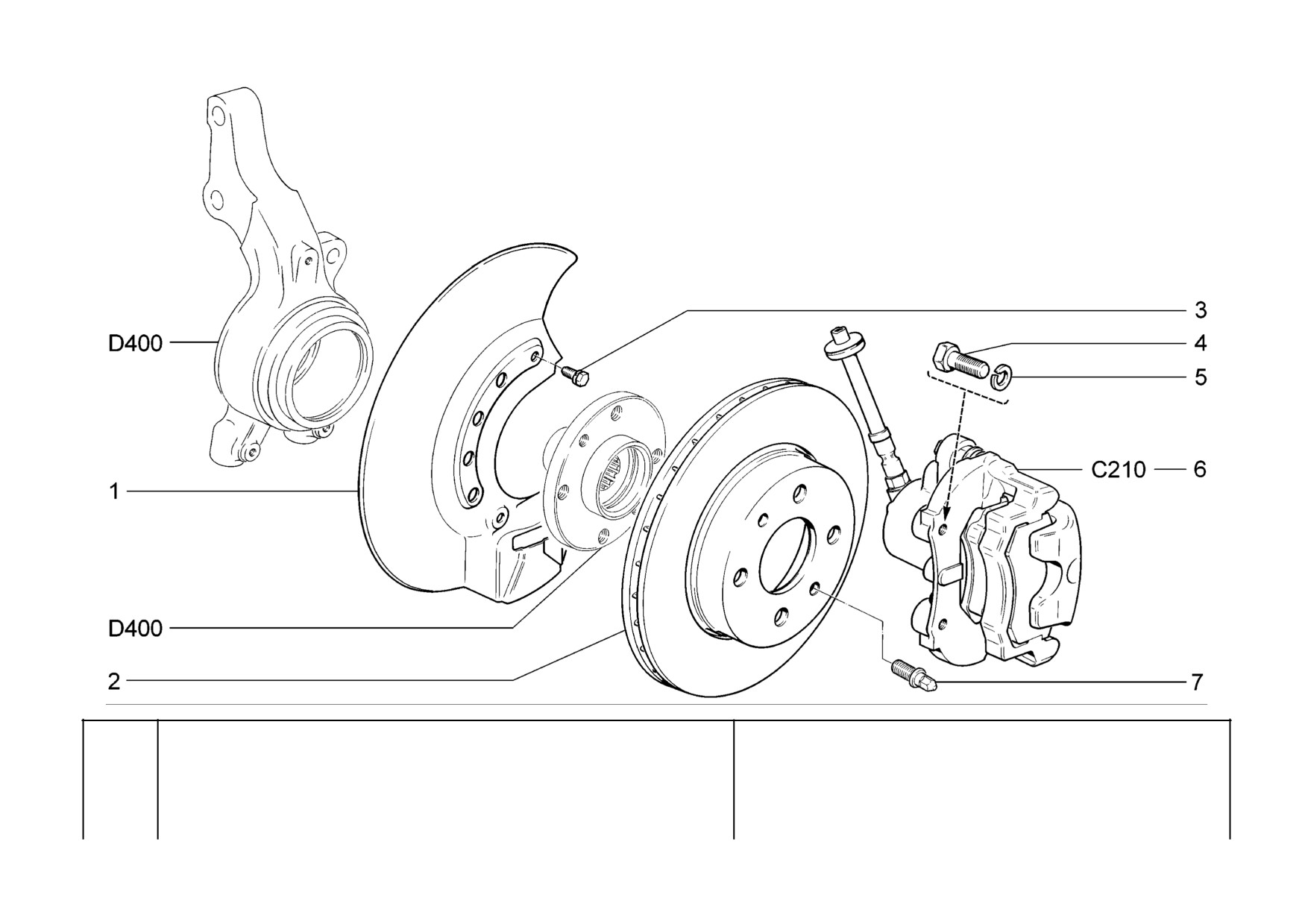

Тормоза передние
21703-01
21721
Front brakes
21703-02
21723-01
C200
Freins avant
21703-03
21723-02
Vorderradbremse
21713-01
21723-03
Frenos delanteros
21713-02
- 210 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-3501146-00
1 Кожух защитный правый
Splash guard, RH
Tôle de protection D
Abdeckplatte, rechts
Protector der.
1
+ 21120-3501147-00
1 Кожух защитный левый
Splash guard, LH
Tôle de protection G
Abdeckplatte, links
Protector izq.
2
+ 21120-3501070-00
~
2 Диск переднего тормоза
Front brake disc
Disque de frein avant
Bremsscheibe, vorne
Disco del freno delantero
2
+ 21120-3501070-01
~
2 Диск переднего тормоза
Front brake disc
Disque de frein avant
Bremsscheibe, vorne
Disco del freno delantero
2
+ 21120-3501070-02
~
2 Диск переднего тормоза
Front brake disc
Disque de frein avant
Bremsscheibe, vorne
Disco del freno delantero
3
+ 00001-0038241-11
6 Болт М6х12 с пружинной
Bolt M6x12 w/spring washer
Boulon M6x12 avec rondelle
Schraube M6x12 mit Federring
Tornillo M6x12 con
élastique
arandela elástica
шайбой
4
+ 00001-0059707-30
4 Болт М10х1,25х25
Bolt M10x1.25x25
Boulon M10x1,25x25
Schraube M10x1,25x25
Tornillo M10x1,25x25
5
+ 00001-0005168-70
4 Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
6
+ 11180-3501012-10
1 Тормоз передний правый
RH front brake
Frein avant D
Vorderradbremse rechts
Freno delantero der.
6
+ 11180-3501013-10
1 Тормоз передний левый
LH front brake
Frein avant G
Vorderradbremse links
Freno delantero izq.
7
+ 21120-3101082-00
4 Штифт направляющий
Guide pin
Cheville de guidage
Führungsstift
Pasador de guÌa
C200
- 211 -

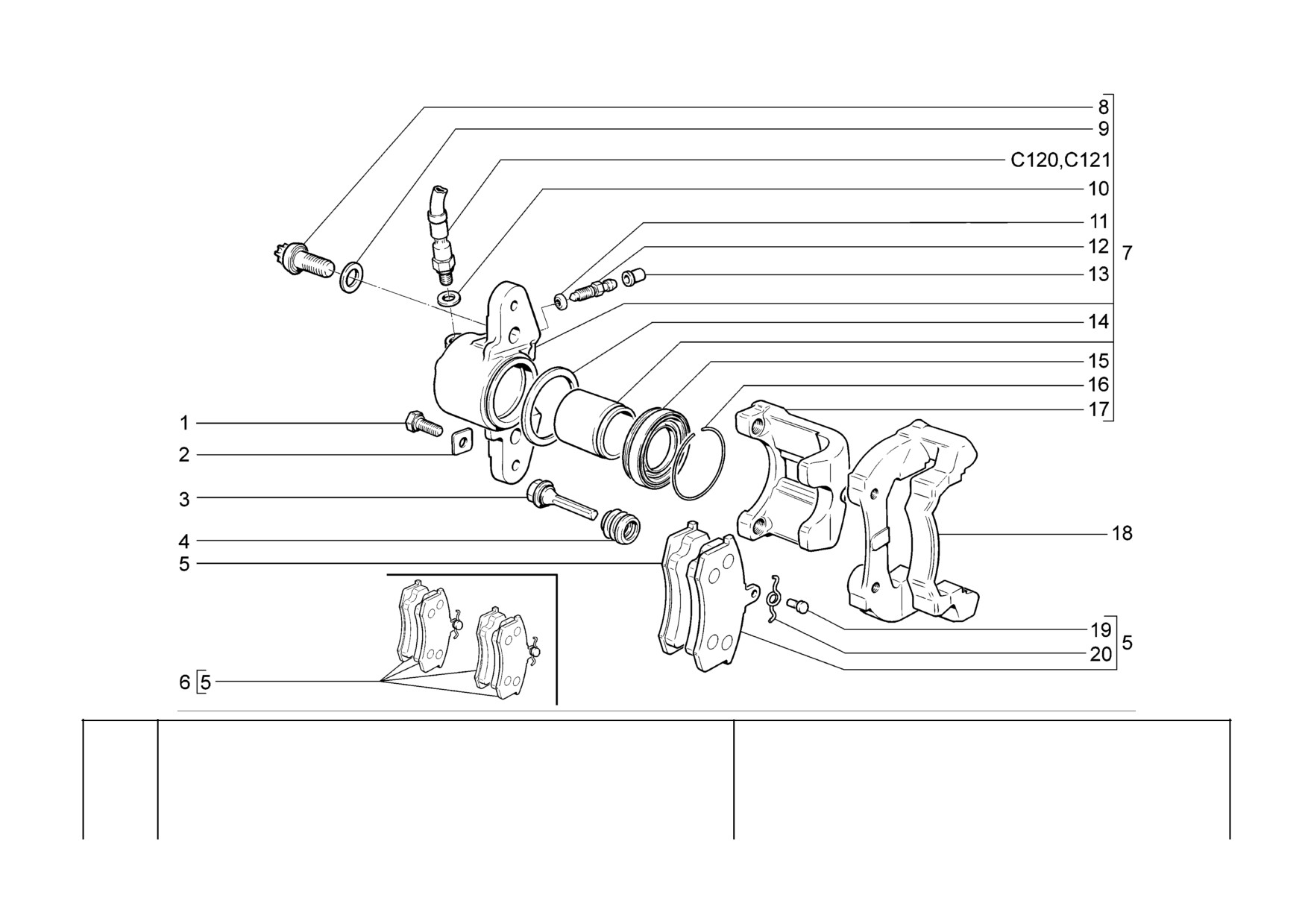

Элементы передних тормозов
21703-01
21721
Front brakes components
21703-02
21723-01
C210
Eléments des freins avant
21703-03
21723-02
Hauptteile der Vorderbremsen
21713-01
21723-03
Elementos de los frenos delanteros
21713-02
- 212 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-3501033-00
4
Болт
Bolt
Boulon
Schraube
Tornillo
2
+ 21080-3501032-00
4
Шайба стопорная
Lockwasher
Rondelle d'arrét
Sicherungsscheibe
Arandela de fijación
3
+ 21080-3501018-00
4
Палец направляющий
Guide pin
Colonnette
Führungsbolzen
Perno de guÌa
4
+ 21080-3501019-00
4
Чехол защитный
Protective boot
Cache-poussière
Schutzhülle
Funda protectora
5
+ 21100-3501080-00
4
Колодка переднего тормоза
Front brake pad
Plaquette de frein avant
Bremsbacke, vorne
Pastilla de freno delantero
6
+ 21100-3501089-00
1
Комплект тормозных колодок
Set of brake pads
Jeu de plaquettes de frein
Satz Bremsbacken
Juego de pastillas
7
+ 11180-3501014-00
1
Суппорт правый в сборе
RH caliper assy
Etrier de frein D
Vorderradbremsträger rechts
Soporte der.
7
+ 11180-3501015-00
1
Суппорт левый в сборе
LH caliper assy
Etrier de frein G
Vorderradbremsträger links
Soporte izq.
8
+ 21080-3501030-01
4
Болт
Bolt
Boulon
Schraube
Tornillo
9
+ 21080-3501039-01
4
Шайба болта
Washer, bolt
Rondelle de boulon
Scheibe
Arandela del tornillo
10
+ 00001-0002844-60
2
Прокладка
Gasket
Joint
Dichtring
Junta
11
+ 21080-3501063-00
2
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
12
+ 21010-1602591-01
2
Штуцер шланга
Union, hose
Raccord de durit
Schlauchstutzen
Racor de tubo flexible
13
+ 21010-1602592-00
2
Колпачок штуцера
Cap, union
Capuchon de raccord
Kappe
Casquete de racor
14
+ 21010-3501051-00
2
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
15
+ 21080-3501058-00
2
Колпачок защитный
Protective cap
Cache-poussière
Gummimanschette
Casquete de protección
16
+ 21080-3501057-00
2
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
17
+ 21100-3501017-01
2
Суппорт левый
LH caliper
Etrier de frein G
Vorderradbremsträger links
Soporte izq.
18
+ 21120-3501155-00
2
Направляющая колодок
Brake pad carrier
Support d'étrier
Bremsbackenhalter
Guía de pastillas
19
+ 21080-3501170-01
4
Ось пружины
Spring shaft
Axe de ressort
Federachse
Eje de muelle
20
+ 21080-3501166-00
4
Пружина
Spring
Ressort
Feder
Muelle
C210
- 213 -

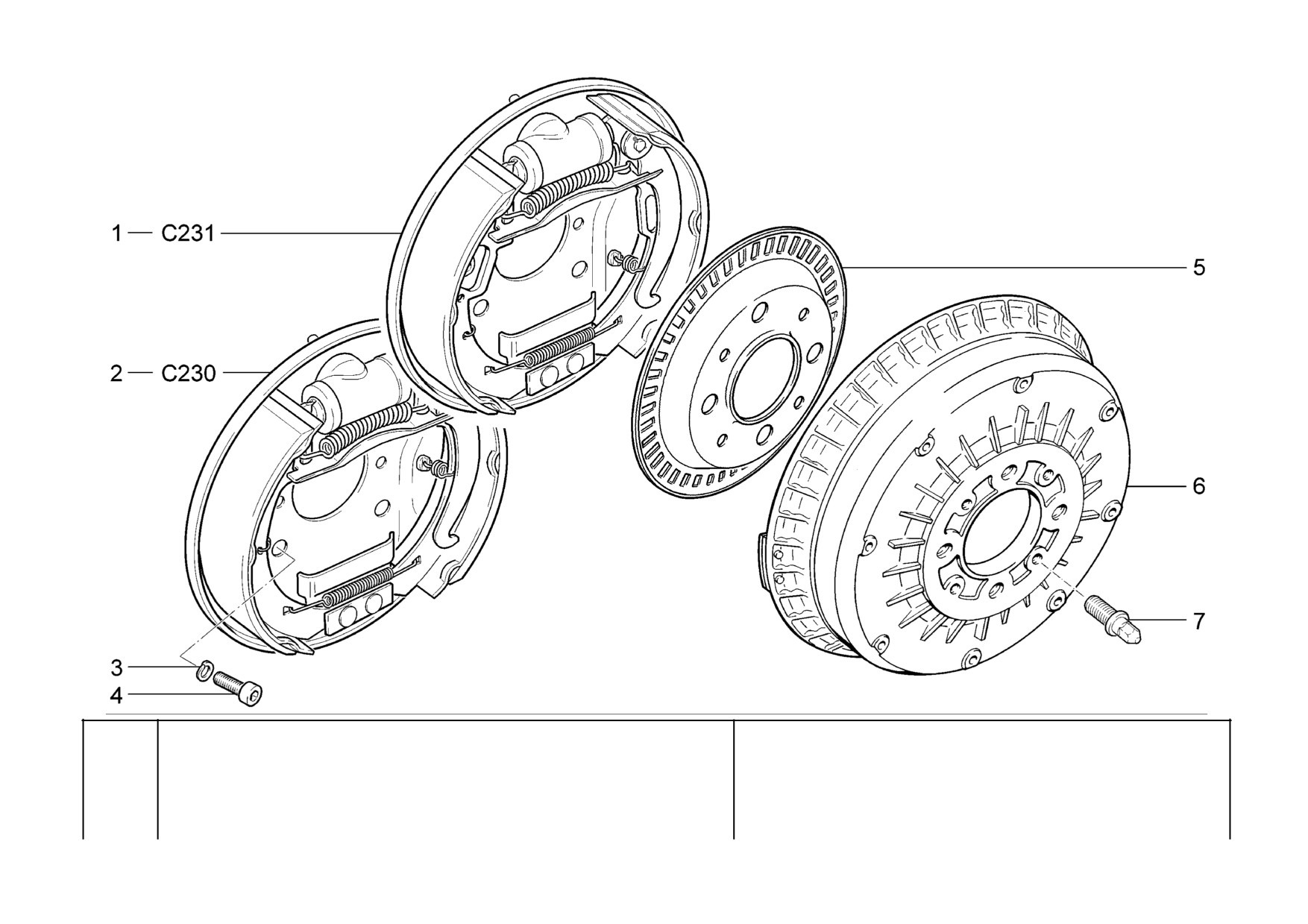

Тормоза задние в сборе
21703-01
21721
Rear brakes assembly
21703-02
21723-01
C220
Freins arrière complets
21703-03
21723-02
Hinterradbremse, komplett
21713-01
21723-03
Comjunto de frenos traseros
21713-02
- 214 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11180-3502010-11
(15,18,20,115,118
1 Тормоз задний правый
Rear brake, RH
Frein AR D
Hinterradbremse, rechts
Freno trasero derecho
,145,148)
1
+ 11180-3502011-11
(15,18,20,115,118
1 Тормоз задний левый
Rear brake, LH
Frein AR G
Hinterradbremse, links
Freno trasero izquierdo
,145,148)
2
+ 21080-3502010-11
1 Тормоз задний правый
Rear brake, RH
Frein AR D
Hinterradbremse, rechts
Freno trasero derecho
2
+ 21080-3502011-11
1 Тормоз задний левый
Rear brake, LH
Frein AR G
Hinterradbremse, links
Freno trasero izquierdo
3
+ 00001-0005168-70
8 Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
4
+ 11180-3502112-00
8 Болт M10x1,25x25
Bolt M10x1,25x25
Boulon M10x1,25x25
Schraube M10x1,25x25
Tornillo M10x1,25x25
5
+ 11180-3538400-00
(15,18,20,115,118
2 Ротор заднего колеса
Rotor, rear wheel
Rotor de roue arrière
Hinterradläufer
Rotor de rueda trasera
,145,148)
6
+ 21080-3502070-00
2 Барабан тормозной
Brake drum
Tambour de frein
Bremstrommel
Tambor del freno
7
+ 21120-3101082-00
4 Штифт направляющий
Guide pin
Cheville de guidage
Führungsstift
Pasador de guÌa
C220
- 215 -

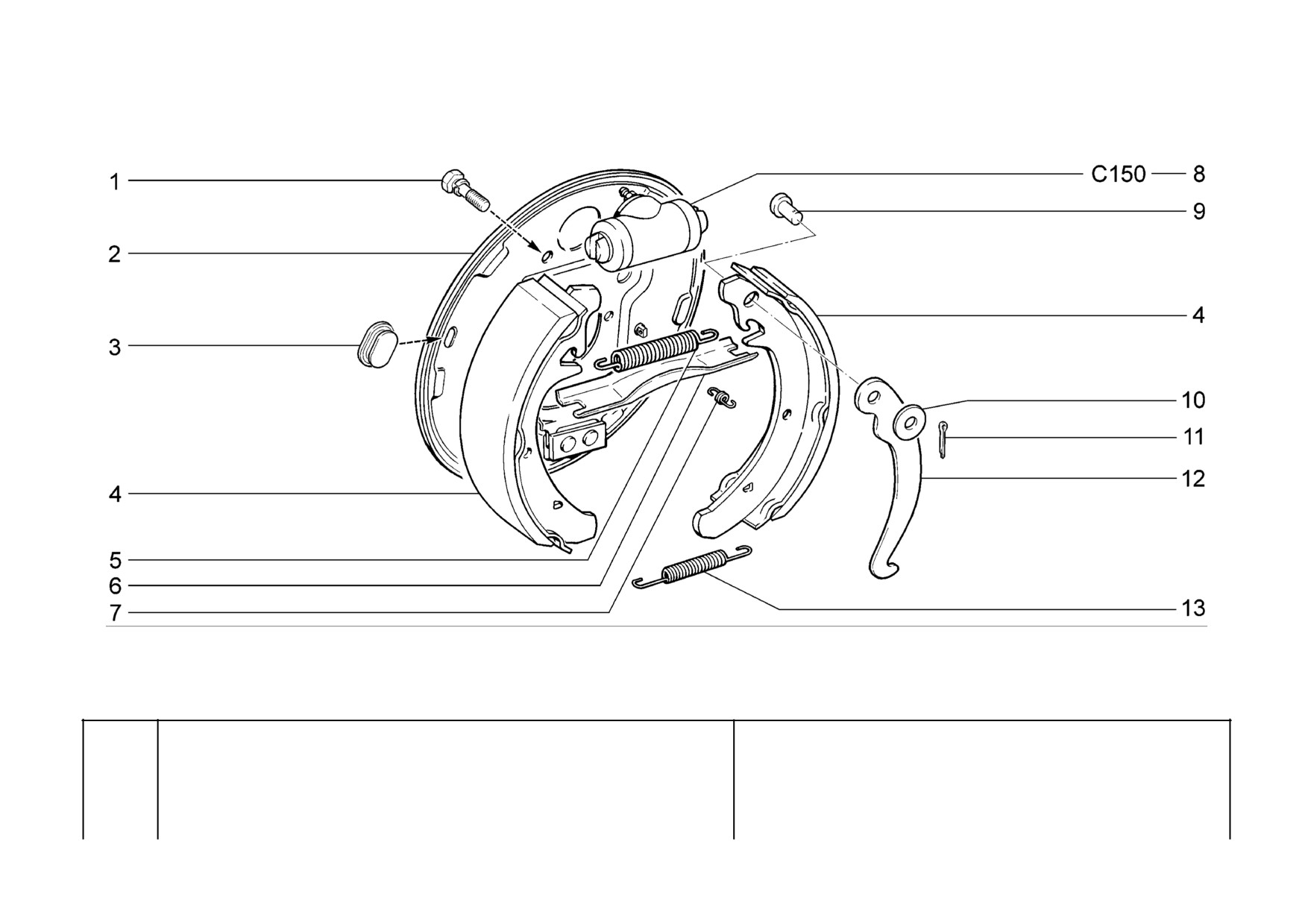

Тормоза задние
21703-01
21723-01
Rear brakes
21703-02
21723-02
C230
Freins arrière
21713-01
Hinterradbremse
21713-02
Frenos traseros
21713-03
- 216 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0038241-21
4 Болт М6х12 с пружинной
Bolt M6x12 w/spring washer
Boulon M6x12 avec rondelle
Schraube M6x12 mit Federring
Tornillo M6x12 con
élastique
arandela elástica
шайбой
2
+ 21080-3502012-10
1 Щит заднего тормоза правый
RH brake backplate
Flasque D de frein arrière
Bremsschild, rechts
Plato de freno der.
2
+ 21080-3502013-10
1 Щит заднего тормоза левый
LH brake backplate
Flasque G de frein arrière
Bremsschild, links
Plato de freno izq.
3
+ 21080-3502019-01
2 Заглушка щита
End plug
Obturateur
Stopfen
Obturador
4
+ 21080-3502090-01
4 Колодка тормозная с накладкой
Brake shoe and lining
Segment de frein avec garniture Bremsbacke mit Belag
Zapata de freno con
pastilla
5
+ 21080-3502035-00
2 Пружина верхняя
Upper spring
Ressort supérieur
Rückholfeder, oben
Muelle superior
6
+ 21080-3507036-00
1 Планка разжимная правая
Expander strut, RH
Expandeur D
Speizleiste, rechts
Placa de separación der.
6
+ 21080-3507037-00
1 Планка разжимная левая
Expander strut, LH
Expandeur G
Spreileiste, links
Placa de separación izq.
7
+ 21080-3502033-00
4 Пружина направляющая
Shoe hold-down spring
Ressort de guidage
Führungsfeder
Muelle guía
8
+ 21050-3502040-00
2 Цилиндр колесный заднего
Rear brake wheel cylinder
Cylindre-récepteur arrière
Radbremszylinder hinten
Cilindro de rueda de freno
trasero
тормоза
9
+ 21010-3507038-00
2 Ось рычага
Lever shaft
Axe de levier
Hebelbolzen
Eje de palanca
10
+ 00001-0026386-01
2 Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
11
+ 00001-0007343-01
2 Шплинт
2x20
Split pin 2x20
Goupille 2x20
Splint 2x20
Clavija 2x20
12
+ 21080-3507034-00
1 Рычаг правый
Lever, RH
Levier D
Hebel rechts
Palanca der.
12
+ 21080-3507035-00
1 Рычаг левый
Lever, LH
Levier G
Hebel, links
Palanca izq.
13
+ 21080-3502038-00
2 Пружина нижняя
Lower spring
Ressort inférieur
Rückholfeder, unten
Muelle inferior
C230
- 217 -
21723-01

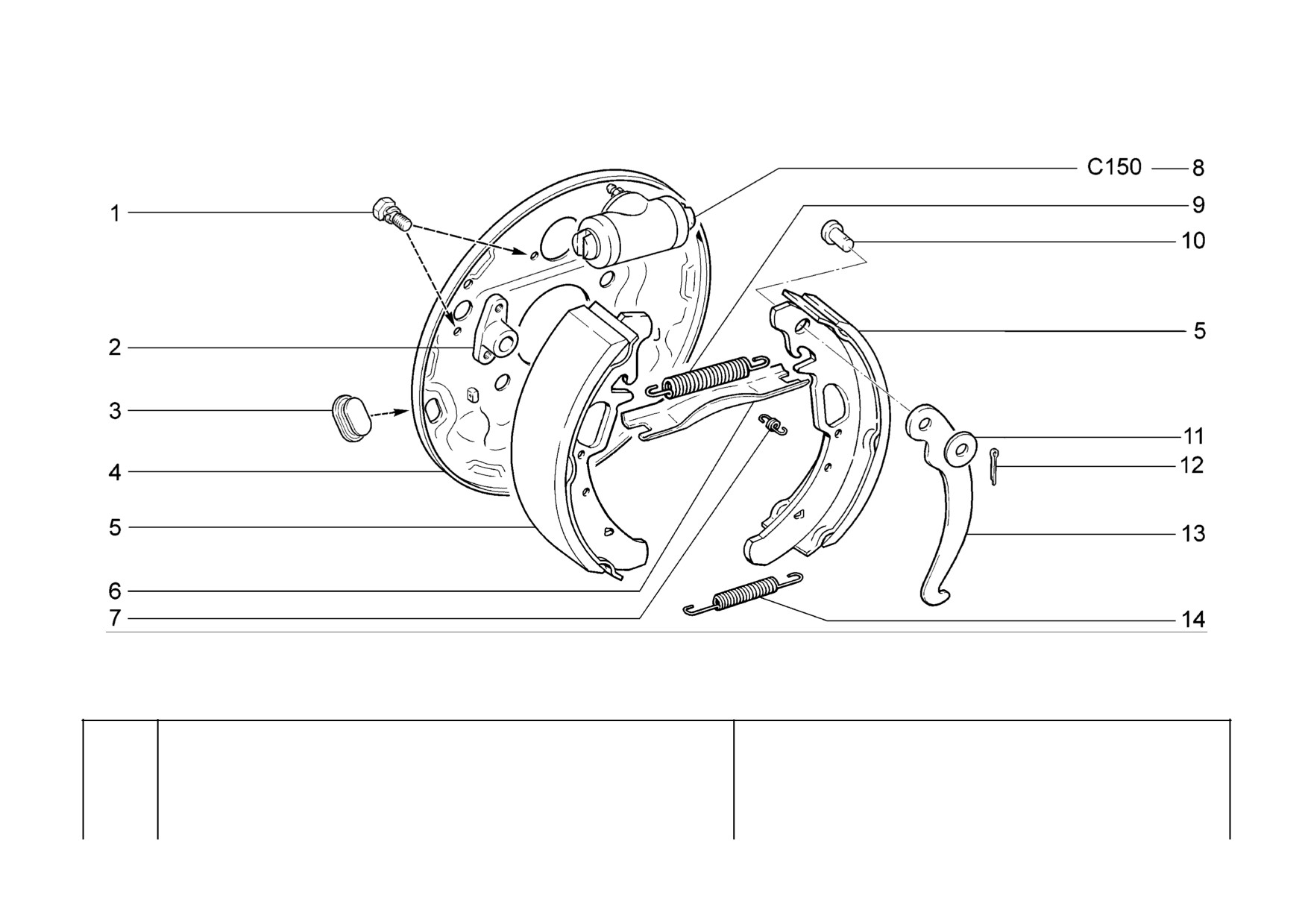

Тормоза задние
21703-02
21723-02
Rear brakes
21703-03
21723-03
C231
Freins arrière
21713-01
Hinterradbremse
21713-02
Frenos traseros
21713-03
- 218 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0038241-21
6
Болт М6х12 с пружинной
Bolt M6x12 w/spring washer
Boulon M6x12 avec rondelle
Schraube M6x12 mit Federring
Tornillo M6x12 con
élastique
arandela elástica
шайбой
2
+ 11180-3538416-01
~
2
Кронштейн
Bracket
Support
Halter
Soporte
2
+ 11180-3538416-02
~
2
Кронштейн
Bracket
Support
Halter
Soporte
3
+ 21080-3502019-01
2
Заглушка щита
End plug
Obturateur
Stopfen
Obturador
4
+ 11180-3502012-11
1
Щит заднего тормоза правый
RH brake backplate
Flasque D de frein arrière
Bremsschild, rechts
Plato de freno der.
4
+ 11180-3502013-11
1
Щит заднего тормоза левый
LH brake backplate
Flasque G de frein arrière
Bremsschild, links
Plato de freno izq.
5
+ 11180-3502090-10
4
Колодка тормозная с накладкой
Brake shoe and lining
Segment de frein avec garniture Bremsbacke mit Belag
Zapata de freno con
pastilla
6
+ 21080-3507036-00
1
Планка разжимная правая
Expander strut, RH
Expandeur D
Speizleiste, rechts
Placa de separación der.
6
+ 21080-3507037-00
1
Планка разжимная левая
Expander strut, LH
Expandeur G
Spreileiste, links
Placa de separación izq.
7
+ 21080-3502033-00
4
Пружина направляющая
Shoe hold-down spring
Ressort de guidage
Führungsfeder
Muelle guía
8
+ 21050-3502040-00
2
Цилиндр колесный заднего
Rear brake wheel cylinder
Cylindre-récepteur arrière
Radbremszylinder hinten
Cilindro de rueda de freno
trasero
тормоза
9
+ 21080-3502035-00
2
Пружина верхняя
Upper spring
Ressort supérieur
Rückholfeder, oben
Muelle superior
10
+ 21010-3507038-00
2
Ось рычага
Lever shaft
Axe de levier
Hebelbolzen
Eje de palanca
11
+ 00001-0026386-01
2
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
12
+ 00001-0007343-01
2
Шплинт
2x20
Split pin 2x20
Goupille 2x20
Splint 2x20
Clavija 2x20
13
+ 21080-3507034-00
1
Рычаг правый
Lever, RH
Levier D
Hebel rechts
Palanca der.
13
+ 21080-3507035-00
1
Рычаг левый
Lever, LH
Levier G
Hebel, links
Palanca izq.
14
+ 21080-3502038-00
2
Пружина нижняя
Lower spring
Ressort inférieur
Rückholfeder, unten
Muelle inferior
C231
- 219 -

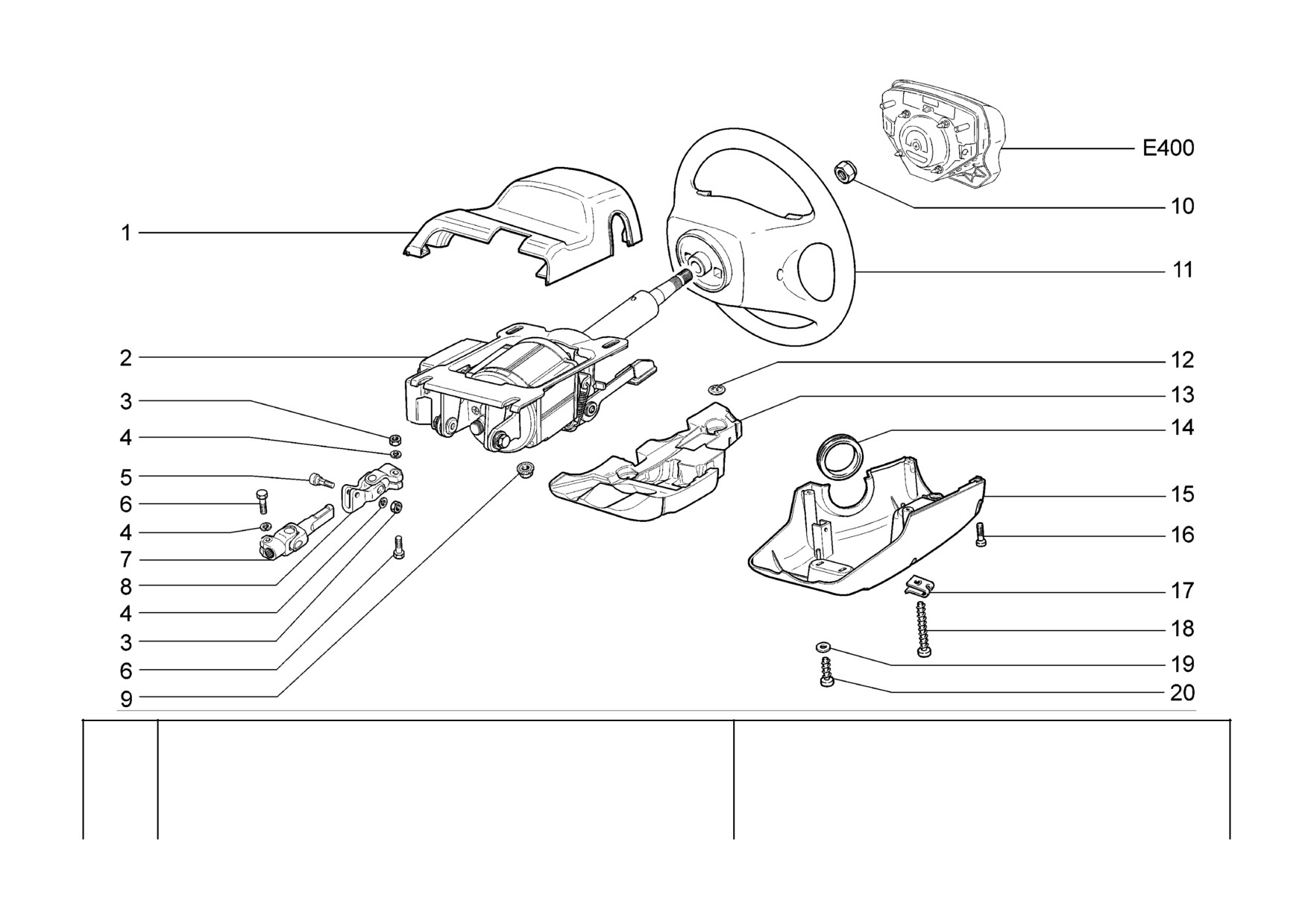

Колонка рулевая
21703-02
21723-02
Steering column
21703-03
21723-03
D100
Colonne de direction
21713-01
Lenksäule
21713-02
Columna de dirección
21713-03
- 220 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-3403065-00
1
Кожух верхний
Upper column shroud
Capot supérieur
Deckel, oben
Cubierta superior
2
+ 21720-3450008-00
1
Усилитель рулевого управления
Power steering unit
Direction assitée
Servolenkung
Servodirección
3
+ 00001-0061008-21
2
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
4
+ 00001-0005166-70
3
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
5
+ 21230-3401138-00
1
Болт
Bolt
Boulon
Schraube
Tornillo
6
+ 00001-0060426-31
2
Болт М8х35
Bolt M8x35
Boulon M8x35
Schraube M8x35
Tornillo M8x35
7
+ 21700-3422092-00
1
Вал промежуточный
Intermediate shaft
Arbre intermédiaire
Zwischenwelle
Zwischenwelle
8
+ 21230-3401085-00
1
Шapниp кapдaнный
Universal joint
Articulation à cardan
Kardangelenk
Junta de cardán
9
+ 00001-0038322-01
4
Гайка M8 с зубчатым буртиком
Toothed collar nut M8
Ecrou M8 à collet denté
Zahnbundmutter M8
Tuerca M8 de collar
dentado
10
+ 21100-3402136-00
1
Гайка
Nut
Ecrou
Mutter
Tuerca
11
+ 11190-3402012-00
~
1
Колесо рулевое в сборе
Steering wheel assy
Volant de direction complet
Lenkrad komplett
Volante de dirección en
conjunto
11
+ 11190-3402012-01
~
1
Колесо рулевое в сборе
Steering wheel assy
Volant de direction complet
Lenkrad komplett
Volante de dirección en
conjunto
12
+ 00001-0041950-76
3
Шайба 4 пружинная
Spring washer 4
Rondelle élastique 4
Federring 4
Arandela 4 elástica
13
+ 21700-3403116-00
1
Вкладыш
Insert
Coussinet
Lagerschale
Casquillo
14
+ 21100-3403204-00
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
15
+ 21700-3403072-00
1
Кожух нижний
Lower column shroud
Capot inférieur
Deckel, unten
Cubierta inferior
16
+ 00001-0033112-01
2
Винт M5x20
Screw M5x20
Vis M5x20
Schraube M5x20
Tornillo M5x20
17
+ 21010-8109137-00
2
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
18
+ 00001-0076707-01
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
19
+ 00001-0026381-01
1
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
20
+ 00001-0076710-01
1
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
D100
- 221 -

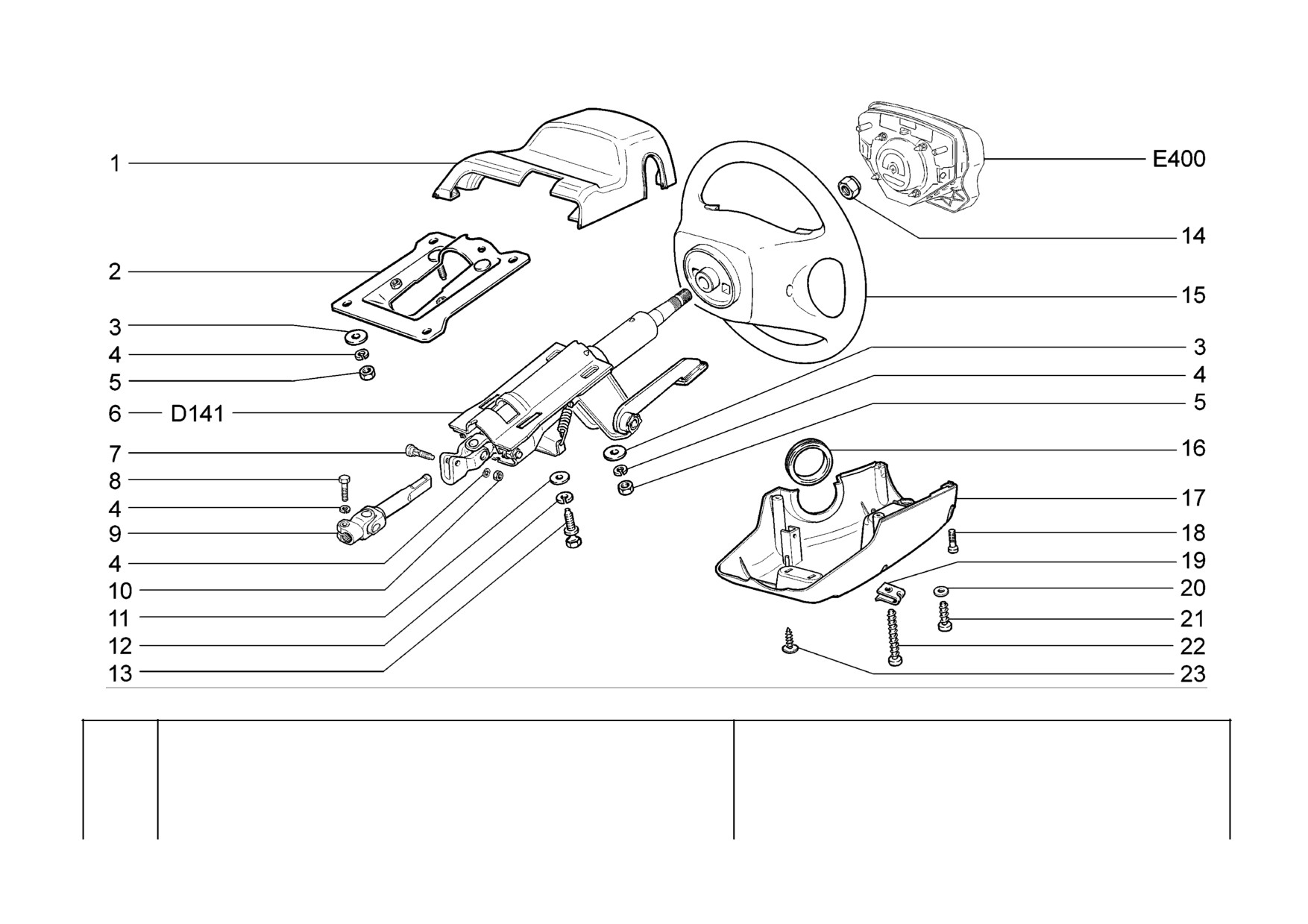

Колонка рулевая
21713-01
Steering column
21723-01
D101
Colonne de direction
Lenksäule
Columna de dirección
- 222 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-3403065-00
1
Кожух верхний
Upper column shroud
Capot supérieur
Deckel, oben
Cubierta superior
2
+ 21100-3403172-50
1
Кронштейн промежуточный
Bracket
Support
Halter
Soporte
3
+ 00001-0026467-01
6
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
4
+ 00001-0005166-70
8
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
5
+ 00001-0061008-11
6
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
6
+ 21120-3401100-40
1
Вал рулевого управления
Steering shaft
Arbre de direction
Lenkspindel
Arbol de dirección
7
+ 21230-3401138-00
1
Болт
Bolt
Boulon
Schraube
Tornillo
8
+ 00001-0060426-31
1
Болт М8х35
Bolt M8x35
Boulon M8x35
Schraube M8x35
Tornillo M8x35
9
+ 21700-3422092-00
1
Вал промежуточный
Intermediate shaft
Arbre intermédiaire
Zwischenwelle
Zwischenwelle
10
+ 00001-0061008-21
1
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
11
+ 00001-0026444-01
2
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
12
+ 00001-0005164-70
2
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
13
+ 21100-3704324-00
2
Болт M6
Bolt M6
Boulon M6
Schraube M6
Tornillo M6
14
+ 21100-3402136-00
1
Гайка
Nut
Ecrou
Mutter
Tuerca
15
+ 11190-3402012-00
~
1
Колесо рулевое в сборе
Steering wheel assy
Volant de direction complet
Lenkrad komplett
Volante de dirección en
conjunto
15
+ 11190-3402012-01
~
1
Колесо рулевое в сборе
Steering wheel assy
Volant de direction complet
Lenkrad komplett
Volante de dirección en
conjunto
16
+ 21100-3403204-00
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
17
+ 21700-3403072-00
1
Кожух нижний
Lower column shroud
Capot inférieur
Deckel, unten
Cubierta inferior
18
+ 00001-0033112-01
2
Винт M5x20
Screw M5x20
Vis M5x20
Schraube M5x20
Tornillo M5x20
19
+ 21010-8109137-00
2
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
20
+ 00001-0026381-01
1
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
21
+ 00001-0076710-01
1
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
22
+ 00001-0076707-01
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
23
+ 21140-5325388-00
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
D101
- 223 -
содержание .. 12 13 14 15 ..
