3.4. Нива вседорожник. Карданная передача

ОБЩИЕ СВЕДЕНИЯ

Карданная передача в сборе

1 – передний карданный вал;
2 – промежуточный карданный вал;

3 – раздаточная коробка;
4 – задний карданный вал

Детали переднего карданного вала

1 – фланец-вилка карданного шарнира;
2 – пресс-масленка;
3 – стопорное кольцо;
4 – крестовина в сборе;

5 – скользящая вилка;
6 – сальник;
7 – обойма сальника;
8 – карданный вал

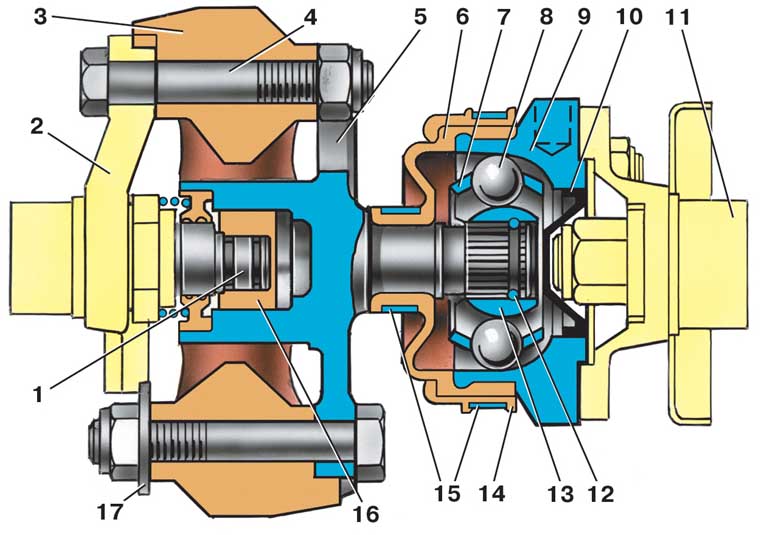

Промежуочный карданный вал

1 – вторичный вал коробки передач;
2 – фланец вторичного вала;
3 – вкладыш эластичной муфты;
4 – болт крепления фланца;
5 – фланец эластичной муфты;
6 – защитный чехол;
7 – сепаратор;
8 – шарик;
9 – корпус шарнира равных угловых скоростей

10 – заглушка;
11 – ведущий вал раздаточной коробки;
12 – стопорное кольцо;
13 – обойма шарнира;
14 – защитный колпак чехла;
15 – хомуты;
16 – центрирующая втулка;
17 – балансировочная шайба
