Lada Xray. Шины и колеса

В вариантном исполнении при эксплуатации автомобиля возможно загорание сигнализатора аварийного давления в

шинах  мигающим или постоянным сигналом.

Если сигнализатор загорается постоянным сигналом, то не-

обходимо проверить давление в шинах автомобиля.

Если сигнализатор загорается мигающим сигналом в течение приблизительно одной минуты, то необходимо обратиться к дилерам LADA.

Периодически проверяйте давление воздуха в шинах манометром. Эксплуатация шин с давлением, отличающимся от рекомендованного (см. таблицу 1), приводит к их преждевременному износу, а также к ухудшению устойчивости и управляемости автомобиля.

Если наблюдается постоянное падение давления воздуха в шине, проверьте, нет ли утечки воздуха через золотник вентиля. В случае утечки воздуха доверните золотник, а если это не поможет, замените его новым.

Если давление падает при исправном золотнике, то необходимо отремонтировать шину.

Во избежание повреждения герметизирующего слоя шины демонтаж и монтаж ее проводите с помощью специального приспособления или у дилеров. Чтобы не нарушить балансировку колеса, перед разбортовкой сделайте отметку мелом на шине против вентиля, а при монтаже установите шину по этой метке. После установки новых шин обязательно отбалансируйте колеса у дилера LADA.

рис. 9.3. Схема перестановки колес

Для обеспечения равномерного износа шин переставляйте колеса как показано на рис. 9.3 согласно указаниям сервисной книжки.

При эксплуатации автомобиля избегайте притирания колес к бордюрам дорог и быстрой езды по дорогам с нарушенным покрытием (выбоины, ухабы и т.д.), так как повреждение обода колеса может вызвать не только его дисбаланс, но и потерю герметичности бескамерных шин. При появлении во время движения вибраций проверьте балансировку колес у дилера LADA.

При комплектации автомобиля колесами размерностью 16 и 17 дюймов запасное колесо размерностью 15 дюймов (195/65R15 91Т/H или 185/65 R15 88H) является колесом для временного использования.

Необходимо осторожно управлять автомобилем с установленным колесом для временного использования, максимально допустимая скорость 80 км/ч. Необходимо как можно скорее отремонтировать или купить новую шину той же марки, размера, типа и рисунка протектора, что и остальные шины.

Недопустима эксплуатация автомобиля с установленным на нем более чем одним запасным колесом для временного использования.

Допускается применение зимних шин (M+S) вышеуказанных размерностей и индексом Q с соответствующим ограничением максимальной скорости автомобиля (до 160 км/ч).

допускаемые типоразмеры шин, колес и давление воздуха в шинах

Таблица 1

Крепление колеса

Таблица 2

олта,

* Индексы скорости: T – до 190 км/ч, H – до 210 км/ч, V – до 240 км/ч, W – до 270 км/ч. Индексы грузоподъемности: 89–580 кг, 91–615 кг, 93–650 кг.

** DIA – диаметр центрального отверстия колеса.

*** PCD – диаметр расположения крепежных отверстий колеса.

**** Вылет обода (ЕТ) – расстояние от привалочной плоскости диска до середины обода.

замена КОлеС

В случае прокола шины Вы можете воспользоваться запасным колесом.

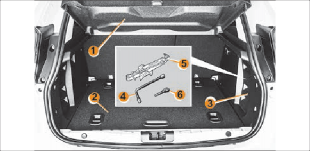

рис. 9.4.1. багажное отделение и место размещения инструмента

1. – Полка багажного отделения.

2. – Cъемный пол (в вариантном исполнении).

3. – Крышка отделения с инструментом.

4. – Колесный ключ.

5. – Домкрат.

6. – Буксировочная проушина.

Колесо расположено в багажном отделении. Чтобы приготовиться к замене колеса:

• откройте дверь задка;

• открыв крышку 3, достаньте из ниши домкрат 5 и колесный ключ 4 (рис. 9.4.1);

• установите съемный пол 2 (в вариантном исполнении)

  в наклонное положение (см. подраздел «Перевозка пред-

  метов в багажном отделении») или, по вашему усмотрению, выньте его из багажного отделения;

• поднимите коврик пола багажника 3 (рис. 9.4.2) вверх и удерживайте его рукой;

• другой рукой открутите центральное крепление 2 и извлеките запасное колесо 1.






  рис. 9.4.2. место размещения запасного колеса

  1. – Запасное колесо.

  2. – Центральное крепление.

  3. – Коврик пола.




  Предупреждение!

  если запасное колесо хранилось в течение нескольких лет, то необходимо обратиться к дилеру LADA для проверки пригодности колеса к безопасному использованию.

  При укладке инструментов следите за их правильным расположением в багажном отделении, как было изначально. не оставляйте инструменты незакрепленными, т. к. они могут переместиться и травмировать людей при торможении.

• Включите аварийную сигнализацию.

  Остановите автомобиль в стороне от движения автотранспорта на твердой горизонтальной и нескользкой поверхности.

  Включите стояночный тормоз, затем включите передачу (первую или заднего хода).

  Попросите всех пассажиров выйти из автомобиля и держаться в стороне от проезжей части.

  под автомобиль и находиться на одной вертикальной оси с головкой домкрата).

• Сделайте несколько оборотов до отрыва колеса от грунта.




  Предупреждение!



  Во избежание опасности получения травм или повреждения автомобиля, поднимайте домкрат до положения, в котором колесо окажется не выше 10–20 мм от опорной поверхности.







  1. – Домкрат.

  2. – Колесный ключ.




  рис. 9.5. Снятие колеса

  Выверните болты и снимите колесо. Наденьте запасное колесо на центральную ступицу и поверните его до совпадения крепежных отверстий ступицы и колеса.

  Затяните болты, убедившись в правильном расположении колеса на ступице, опустите домкрат.

  Опустив домкрат, туго затяните болты и обратитесь к дилеру LADA для проверки затяжки болтов (момент затяжки 110 Н·м) и давления воздуха в запасном колесе.

  По окончании работ уложите замененное колесо в нишу багажного отделения, закрепите его винтом и закройте нишу ковриком. По истечении первой 1000 км пробега автомобиля необходимо проверить усилие затяжки болтов колес, при необходимости подтянуть. Аналогичную операцию проводите при каждой установке колес.




• Ослабьте затяжку болтов крепления колеса колесным ключом 2 (рис. 9.5). Расположите его таким образом, чтобы можно было надавить сверху.

• Расположите домкрат 1 горизонтально, обязательно установив его головку на высоте ребра жесткости вблизи соответствующего колеса.

• Начинайте вращать рукоятку домкрата 1, правильно установив его нижнюю опорную пяту (она должна слегка зайти

  шины и безопасность движения




  Шины – единственный элемент автомобиля, который находится в постоянном контакте с дорогой, поэтому очень важно следить за исправностью шин Вашего автомобиля.

  Вы должны строго следовать местным требованиям, предусмотренным Правилами дорожного движения.

  Предупреждение!

  для замены следует использовать шины только той марки, размера, типа и рисунка протектора, что были установлены на автомобиль первоначально.

  новые шины, устанавливаемые на автомобиль, должны быть полностью идентичны шинам, установленным первоначально, или соответствовать шинам, рекомендованным дилером LADA.
