Запчасти: Редуктор среднего моста для Урал-63704

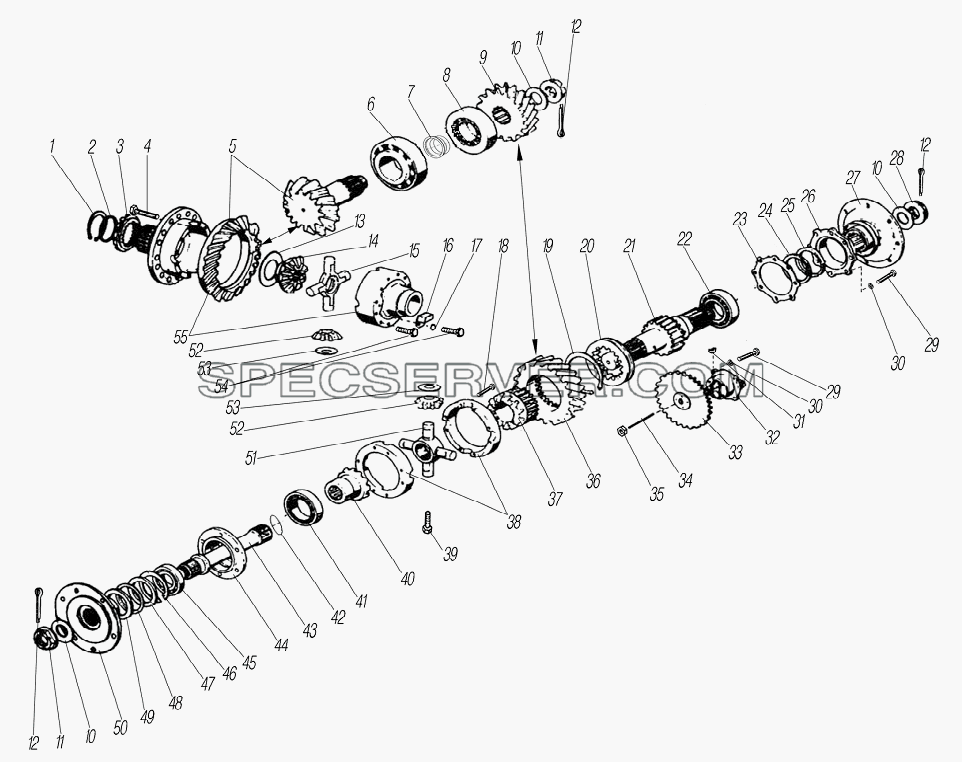

Редуктор среднего моста для Урал-63704 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
МSZ232-65 |
Стопорное кольцо вала |
2 |
|
833.02-3311-142 |
Кольцо-прокладка |
3 |
|
833.02-3311-141 |
Муфта |
4 |
|
942.02-3311-080 |
Болт самастопорящийся |
5 |
|
784.24-3397-020RN |
Шестерни конические в сборе |
6 |
|
SКF32314 ВJ2QСL7С |
Подшипник роликовый конический |
7 |
|
118.24-3311-034 |
Регулировочное кольцо толщиной 34,225 мм |
7 |
|
118.24-3311-035 |
Регулировочное кольцо толщиной 34,200 мм |
7 |
|
118.24-3311-036 |
Регулировочное кольцо |
7 |
|
118.24-3311-037 |
Регулировочное кольцо толщиной 34,150 мм |
7 |
|
118.24-3311-038 |
Регулировочное кольцо толщиной 34,125 мм |
7 |
|
118.24-3311-039 |
Регулировочное кольцо толщиной 34,100 мм |
7 |
|
118.24-3311-041 |
Регулировочное кольцо толщиной 34,075 мм |
7 |
|
118.24-3311-042 |
Регулировочное кольцо толщиной 34,050 мм |
7 |
|
118.24-3311-043 |
Регулировочное кольцо толщиной 34,025 мм |
7 |
|
118.24-3311-044 |
Регулировочное кольцо толщиной 34,00 мм |
7 |
|
118.24-3311-045 |
Регулировочное кольцо толщиной 33,975 мм |
7 |
|
118.24-3311-046 |
Регулировочное кольцо толщиной 33,950 мм |
7 |
|
118.24-3311-047 |
Регулировочное кольцо толщиной 33,925 мм |
7 |
|
118.24-3311-048 |
Регулировочное кольцо толщиной 33,900 мм |
7 |
|
118.24-3311-049 |
Регулировочное кольцо толщиной 33,875 мм |
7 |
|
118.24-3311-160 |
Регулировочное кольцо толщиной 33,850 мм |
7 |
|
118.24-3311-161 |
Регулировочное кольцо толщиной 33,825 мм |
7 |
|
118.24-3311-162 |
Регулировочное кольцо толщиной 33,800 мм |
7 |
|
118.24-3311-163 |
Регулировочное кольцо |
7 |
|
118.24-3311-164 |
Регулировочное кольцо толщиной 33,750 мм |
7 |
|
118.24-3311-165 |
Регулировочное кольцо толщиной 33,725 мм |
7 |
|
118.24-3311-166 |
Регулировочное кольцо толщиной 33,700 мм |
7 |
|
118.24-3311-167 |
Регулировочное кольцо толщиной 33,675 мм |
7 |
|
118.24-3311-168 |
Регулировочное кольцо толщиной 33,650 мм |
7 |
|
118.24-3311-170 |
Регулировочное кольцо толщиной 33,625 мм |
7 |
|
118.24-3311-171 |
Регулировочное кольцо толщиной 33,600 мм |
7 |
|
118.24-3311-172 |
Регулировочное кольцо толщиной 33,575 мм |
7 |
|
118.24-3311-173 |
Регулировочное кольцо толщиной 33,550 мм |
7 |
|
118.24-3311-174 |
Регулировочное кольцо толщиной 33,525 мм |
7 |
|
118.24-3311-175 |
Регулировочное кольцо толщиной 33,500 мм |
7 |
|
118.24-3311-176 |
Регулировочное кольцо толщиной 33,475 мм |
7 |
|
118.24-3311-177 |
Регулировочное кольцо толщиной 33,450 мм |
7 |
|
118.24-3311-178 |
Регулировочное кольцо толщиной 33,425 мм |
7 |
|
118.24-3311-179 |
Регулировочное кольцо толщиной 33,400 мм |
8 |
|
SКF32314 ВJ2QСL7С |
Подшипник роликовый конический |
9 |
|
842.04-3311-076 |
Ведомая шестерня |
10 |
|
007.10-3311-067 |
Шайба |
11 |
|
018.01-3311-068 |
Гайка М42х1,5 |
12 |
|
МSZ 2224-6,3х63 |
Шплинт |
13 |
|
833.02-3311-112 |
Шайба |
14 |
|
600.05-3311-111 |
Шестерня дифференциала |
15 |
|
833.02-3111-101 |
Крестовина дифференциала |
16 |
|
842.02-3311-131 |
Маслоотражатель |
17 |
|
833.02-3311-139 |
Шайба |
18 |
|
МVGSZ 598-М8х40-10.9 |
Болт |
19 |
|
ОR-85х3 70VМQ33042 |
Кольцо |
20 |
|
843.20-3311-205 |
Зубчатая ступица |
21 |
|
942.02-3311-158 |
Входной вал |
22 |
|
SКF32212 |
Подшипник роликовый конический |
23 |
|
842.02-3311-061 |
Регулировочная толщиной шайба 0.20 мм |
23 |
|
842.02-3311-062 |
Регулировочная шайба толщиной 0.25 мм |
23 |
|
842.02-3311-063 |
Регулировочная шайба толщиной 0.30 мм |
23 |
|
842.02-3311-064 |
Регулировочная шайба толщиной 0.50 мм |
23 |
|
842.02-3311-065 |
Регулировочная шайба толщиной 1.00 мм |
23 |
|
842.02-3311-066 |
Регулировочная шайба толщиной 1.50 мм |
23 |
|
842.02-3311-067 |
Регулировочная шайба толщиной 2.00 мм |
24 |
|
SIММЕRWЕRКЕ А75х95х10NВ |
Уплотнительное кольцо |
25 |
|
SIММЕRWЕRКЕ АS75х95х10NВ |
Уплотнительное кольцо |
26 |
|
842.02-3311-175 |
Крышка |
27 |
|
008.30-3311-171 |
Фланец I |
28 |
|
843.20-3311-150 |
Гайка |
29 |
|
ISО 4017-М10х28-10.9 |
Болт |
30 |
|
МSZ 1612-10К2 |
Шайба |
31 |
|
МSZ 311-2х2,6 |
Сегментная шпонка |
32 |
|
|
Масляный насос |
33 |
|
842.02-3311-166 |
Зубчатый диск |
34 |
|
МSZ 2211 М10-АSZ1 |
Стопорная планка регулятора |
35 |
|
ISО 4032-М10-8 |
Гайка |
36 |
|
842.04-3311-161 |
Ведущая шестерня |
37 |
|
942.02-3311-162 |
Шестерня дифференциала II |
38 |
|
842.02-3311-141 |
Половинки корпуса дифференциала в сборе |
39 |
|
ISО 4766-М6х10-10.9 |
Установочный винт |
40 |
|
942.02-3311-156 |
Шестерня дифференциала I |
41 |
|
SКF32014Х |
Подшипник роликовый конический |
42 |
|
945.20-3311-153 |
Прокладка |
43 |
|
942.06-3311-191 |
Передаточный вал |
44 |
|
|
Гильза подшипника |
45 |
|
КОYО 6210 RС3 |
Радиально-упорный шарикоподшипник |
46 |
|
МSZ231-90 |
Стопорное кольцо |
47 |
|
SIММЕRWЕRКЕ А65х90х10NВ |
Уплотнительное кольцо |
48 |
|
842.02-3311-196 |
Регулировочное кольцо |
49 |
|
SIММЕRWЕRКЕ АSL65х90х10/12NВ |
Уплотнительное кольцо |
50 |
|
842.23-3311-181 |
Фланец II |
51 |
|
942.02-3311-151 |
Крестовина дифференциала |
52 |
|
006.10-3111-104 |
Шестерня дифференциала |
53 |
|
833.02-3311-107 |
Шайба |
54 |
|
МVGSZ 599 М10х1,25х75-10.9-В |
Болт |
55 |
|
842.04-3397-107 |
Половинки корпуса дифференциала в сборе |

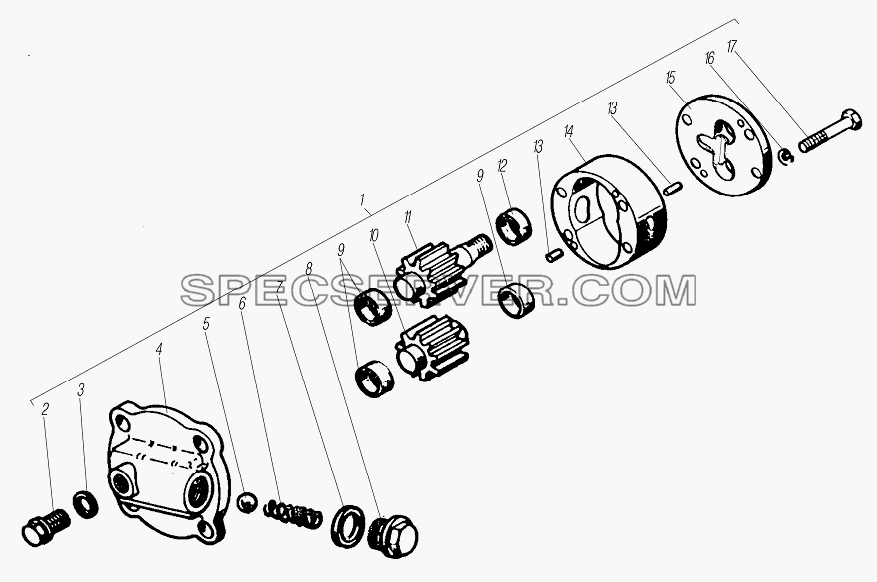

Масляный насос для Урал-63704 (список запасных частей)
Масляный насос для Урал-63704 (список запасных частей)
Таблица запасных частей

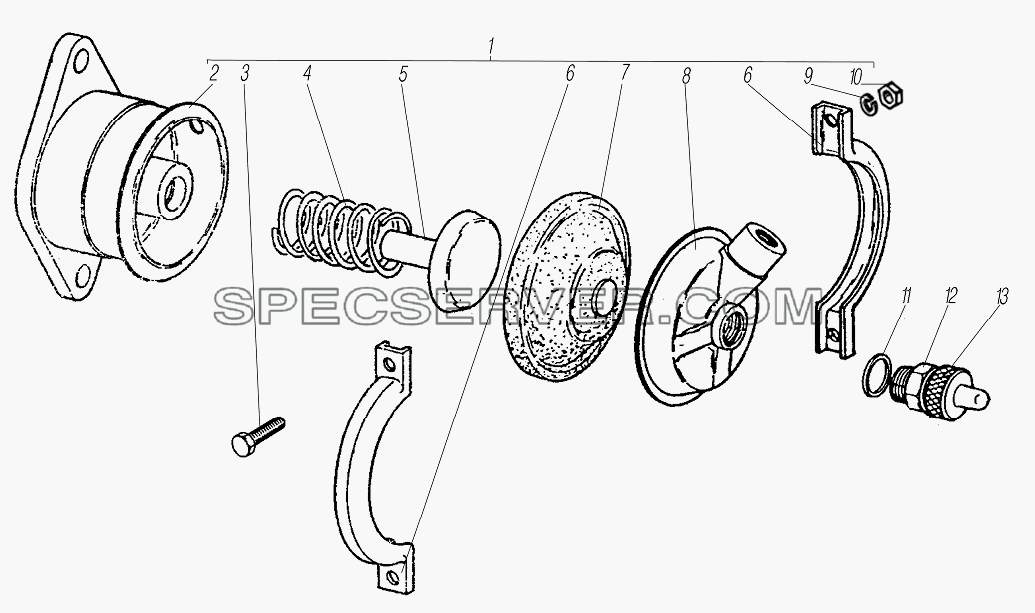

Блокировка дифференциала среднего и заднего моста для Урал-63704 (список запасных частей)
Блокировка дифференциала среднего и заднего моста для Урал-63704 (список запасных частей)
Таблица запасных частей

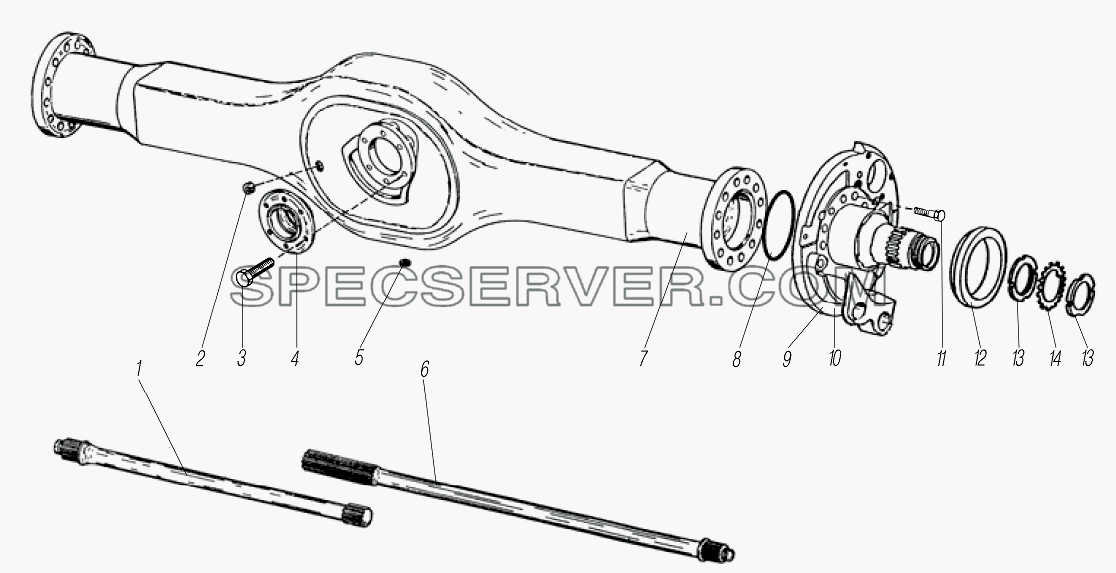

Картер полуосей среднего моста для Урал-63704 (список запасных частей)
Картер полуосей среднего моста для Урал-63704 (список запасных частей)
Таблица запасных частей

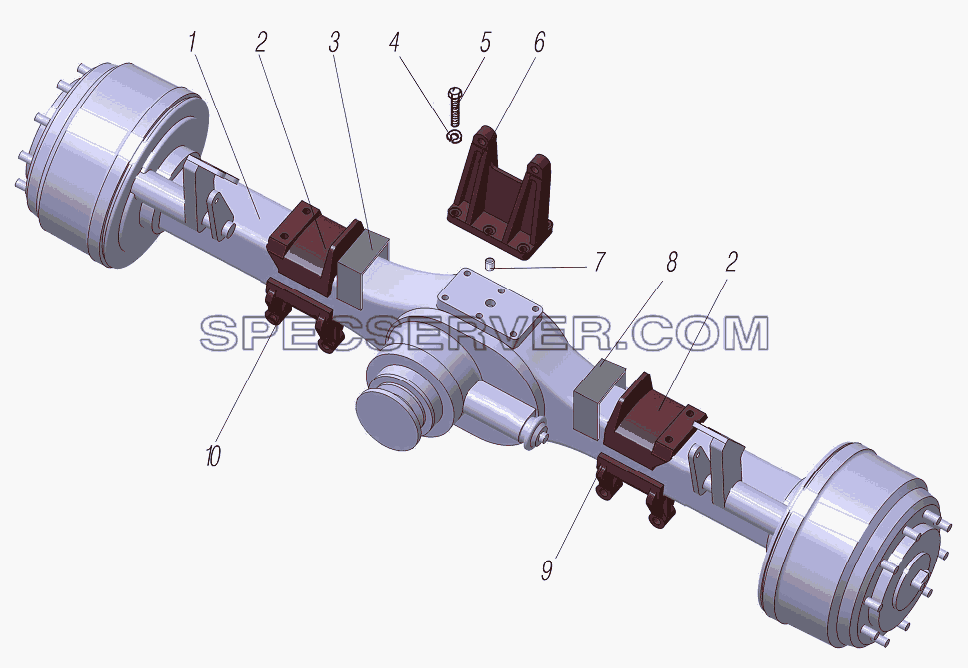

Мост задний в сборе с кронштейнами подвески для Урал-63704 (список запасных частей)
Мост задний в сборе с кронштейнами подвески для Урал-63704 (список запасных частей)
Таблица запасных частей

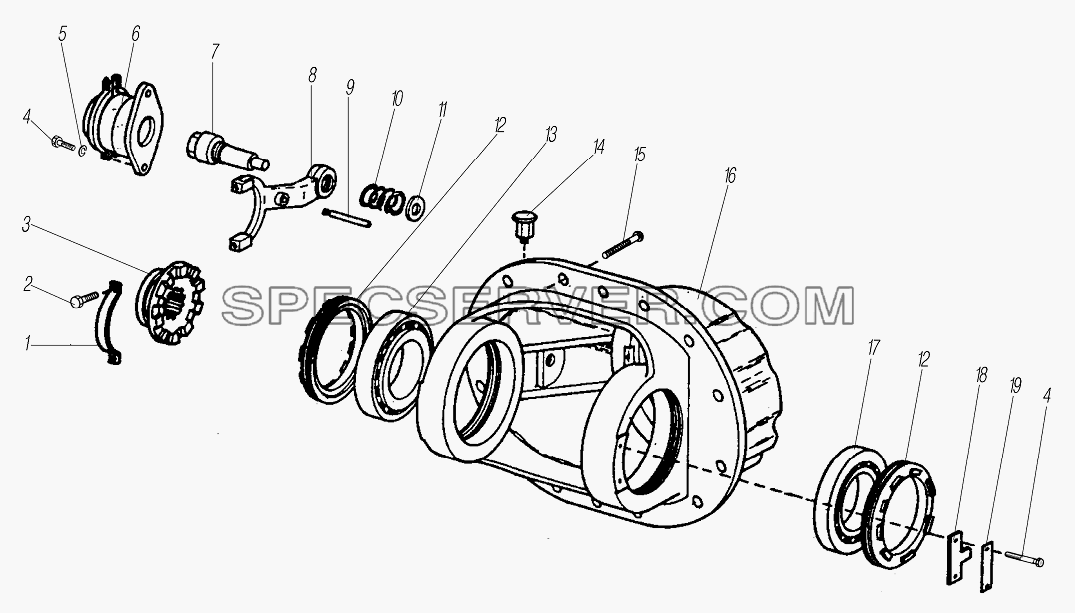

Корпус и замок дифференциала заднего моста для Урал-63704 (список запасных частей)
