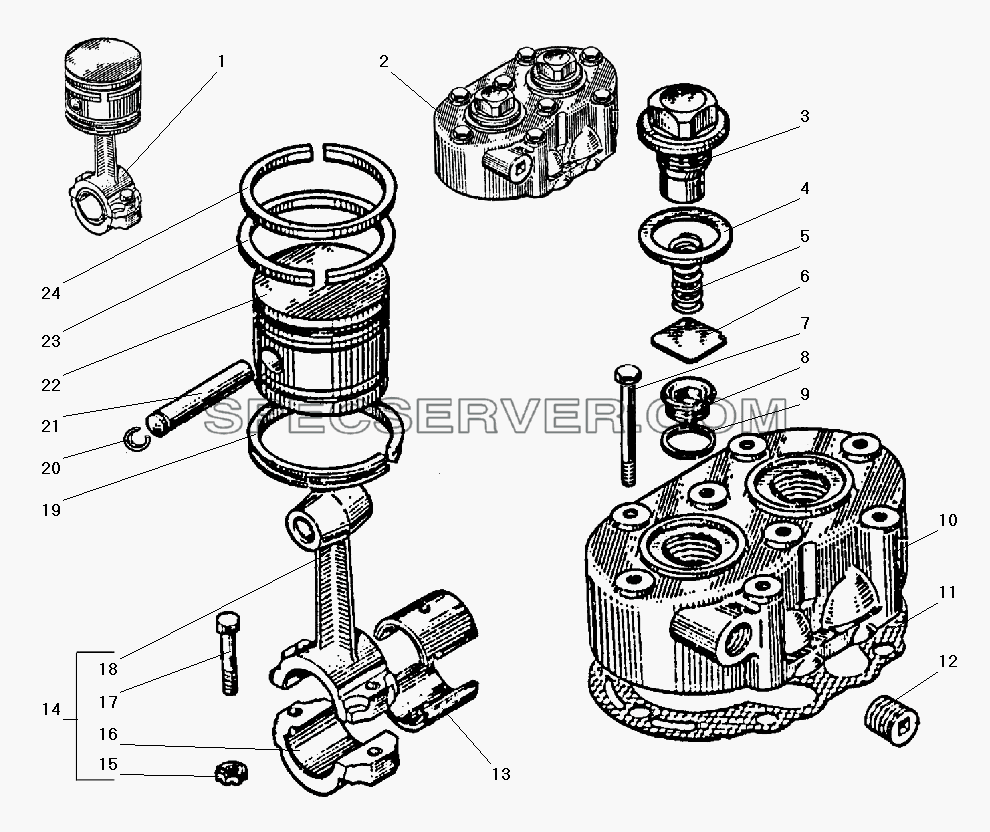

Запчасти: Головка и поршень компрессора для Урал-55571-40
Головка и поршень компрессора для Урал-55571-40 (список запасных частей)
Таблица запасных частей

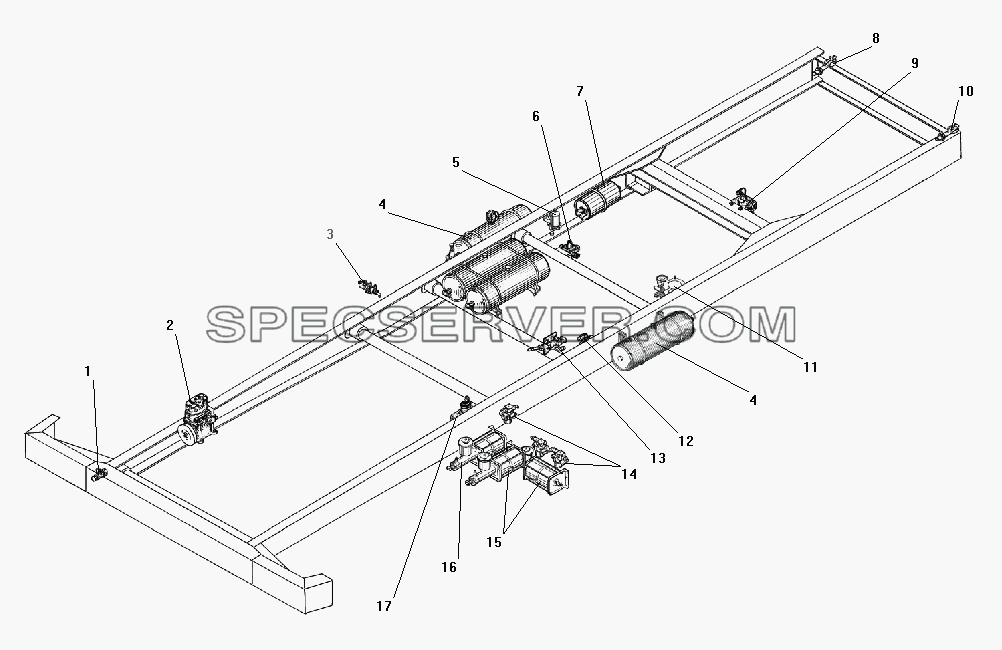

Запчасти: Установка агрегатов гидропневматического привода рабочих тормозов (с АБС) для Урал-55571-40
Установка агрегатов гидропневматического привода рабочих тормозов (с АБС) для Урал-55571-40 (список запасных частей)
Таблица запасных частей

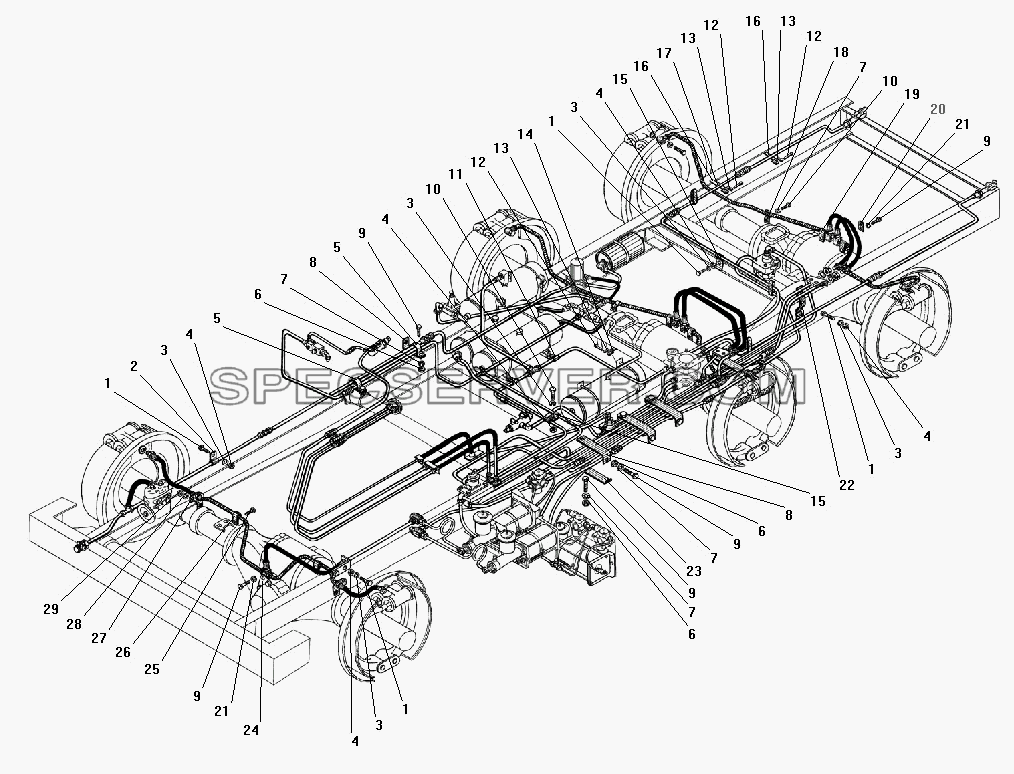

Запчасти: Трубопроводы и шланги гидропневматического привода рабочих тормозов с АБС для Урал-55571-40
Трубопроводы и шланги гидропневматического привода рабочих тормозов с АБС для Урал-55571-40 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
5557Я-3506076 |
Трубка от тройника к буксирному клапану в сборе |
2 |
|
339228 |
Тройник М20х1,5 |
3 |
|
375-3506380 |
Шланг компрессора в сборе |
4 |
|
4320-3506054 |
Прокладка |
5 |
|
375-3506490-01 |
Трубка от компрессора к влагомаслоотделителю |
6 |
|
4320-3506330-02 |
Трубка к нижнему штуцеру манометра, первая в сборе |
7 |
|
339222 |
Штуцер М20х1,5 |
8 |
|
4320-3506190 |
Трубка от компрессора к регулятору давления первая в сборе |
9 |
|
339396 |
Штуцер |
10 |
|
4320-3506430-01 |
Трубка к нижнему штуцеру манометра, вторая в сборе |
11 |
|
375-3506330-01 |
Трубка от 3-го воздушного баллона, вторая в сборе |
12 |
|
375Д-5205042 |
Трубка к крану |
13 |
|
375Д-5205050 |
Трубка от крестовины к штуцеру |
14 |
|
4320-3506366-02 |
Трубка от клапана к крестовине, первая |
15 |
|
4320-3506182-10 |
Трубка от компрессора к регулятору давления вторая в сборе |
16 |
|
4320-3506372-01 |
Трубка от крана к тройнику в сборе |
17 |
|
432007-3506462-01 |
Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе |
18 |
|
4320У2-3506245-01 |
Трубка от тройника к 3-му воздушному баллону в сборе |
19 |
|
339435 |
Тройник М16х1,5 |
20 |
|
4320Х-3506398 |
Шланг гибкий |
21 |
|
5557-3506460-02 |
Трубка от крана прицепа к 3-му воздушному баллону, первая в сборе |
22 |
|
5557Х-3506744 |
Трубка от дополнительного баллона к влагомаслоотделителю |
23 |
|
339050 |
Штуцер М16х1,5 |
24 |
|
375-3506210-01 |
Трубка к соединительной головке, вторая в сборе |
25 |
|
4320-3506002 |
Муфта соединительная |
26 |
|
375-3506100-Б2 |
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе |
27 |
|
51-3506012 |
Болт соединительный |
28 |
|
5557-3506228-01 |
Трубка к соединительной головке, третья в сборе |
29 |
|
5323-3506370-01 |
Трубка от четвертого воздушного баллона |
30 |
|
4320-3506170-01 |
Трубка к клапану обрыва в сборе |
31 |
|
375-3506024-01 |
Шланг гибкий в сборе |
32 |
|
4320-3506091 |
Тройник |
33 |
|
375-3506113-Б2 |
Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе |
34 |
|
250636-П29 |
Гайка М16х1,5-6Н |
35 |
|
252159-П2 |
Шайба 16Л |
36 |
|
4320-3506210-01 |
Трубка от тормозного крана к регулятору тормозных сил, вторая |
37 |
|
4320-3506454-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе |
38 |
|
432007-3506378-01 |
Трубка к соединительной головке, первая в сборе |
39 |
|
375-3506083-Б |
Трубопровод от тройника к тормозам заднего моста второй в сборе |
40 |
|
339226 |
Штуцер переходной М12х1 |
41 |
|
4320-3506055 |
Трубка от тройника к среднему мосту в сборе |
42 |
|
4320-3506099 |
Тройник |
43 |
|
5557Я-3506080 |
Трубка от тройника к задним тормозам в сборе |
44 |
|
432007-3506514-01 |
Трубка к клапану первая, в сборе |
45 |
|
432007-3506368-01 |
Трубка от крана к клапану прицепа, верхняя в сборе |
46 |
|
4320-3506474-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе |
47 |
|
4320-3506455-01 |
Трубка от тормозного крана к клапану прицепа, нижняя в сборе |
48 |
|
4320-3506325-11 |
Трубка к манометру в сборе |
49 |
|
4320Х-3506366-01 |
Трубка от крана к клапану в сборе |
50 |
|
4320-3506440-01 |
Трубка от левого воздушного баллона к тормозному крану в сборе |
51 |
|
4320-3506240-22 |
Трубка от правого воздушного баллона в сборе |
52 |
|
43205-3506014 |
Трубка к 1-му главному тормозному цилиндру в сборе |
53 |
|
339961 |
Тройник |
54 |
|
5557-3506318-01 |
Трубка к манометру в сборе |
55 |
|
4320-3506316-01 |
Трубка от крана к регулятору тормозных сил, первая в сборе |
56 |
|
5557-3506592 |
Трубка к цилиндру |
57 |
|
4320-3506450-01 |
Трубка от тормозного крана ко второму пневмоусилителю в сборе |
58 |
|
4322-3506080 |
Трубка к тормозам |
59 |
|
375-3506005-Б |
Трубопровод ко второму главному тормозному цилиндру в сборе |
60 |
|
5557-3506207 |
Шланг манометра |
61 |
|
250513-П29 |
Гайка М10х1-6Н |
62 |
|
250563-П29 |
Гайка М18х1,5-6Н |
63 |
|
375-3506017-20 |
Угольник трубопроводов гидротормозов |
64 |
|
5557Я-3506012 |
Трубка к передним тормозам в сборе |
65 |
|
375-3506045-01 |
Шланг гибкий в сборе |
66 |
|
375-3506062-Б |
Трубопровод от тройника к левому переднему тормозу в сборе |
67 |
|
375-3506091-01 |
Тройник трубопроводов к задним тормозам |
68 |
|
375-3506036-Б |
Трубопровод от тройника к правому переднему тормозу в сборе |
| |
