Запчасти: Задняя балансирная подвеска для Урал-532301

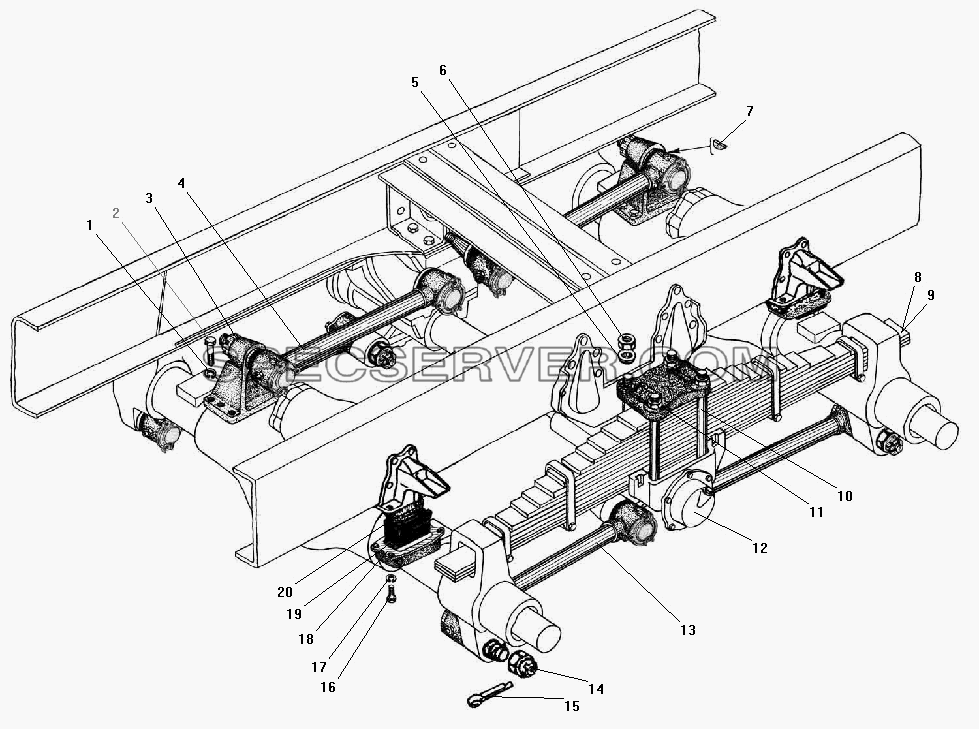

Задняя балансирная подвеска для Урал-532301 (список запасных частей)

Задняя балансирная подвеска для Урал-532301 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 252140-П2 Шайба 18.ОТ
2 332763-П29 Болт М18х1,5х55
3 4320Я2-2919038 Кронштейн верхней реактивной штанги
4 4322-2919006 Штанга реактивная верхняя
5 4322-2912416 Шайба
6 4322-2912410 Гайка стремянки
7 Н1811 Шпонка сегментная
8 5557-2912012-11 Рессора задняя в сборе
9 5557-2912122-11 Рессора задняя с транспортировочными скобами в сборе
10 5323-2912408 Стремянка задней рессоры
11 4322-2912412 Накладка стремянки
12 55571-2918050 Ось задней балансирной подвески в сборе
13 4322-2919010 Штанга реактивная нижняя
14 55571-2919101 Гайка М33х1,5
15 258085-П29 Шплинт 6х50
16 201496-П29 Болт М10-6gх22
17 252136-П2 Шайба 10 пружинная
18 375-2919614-10 Обойма буфера
19 375-2912624-01 Буфер задней подвески
20 375-2912636-30 Подкладка буфера
Запчасти: Рессора задняя для Урал-532301

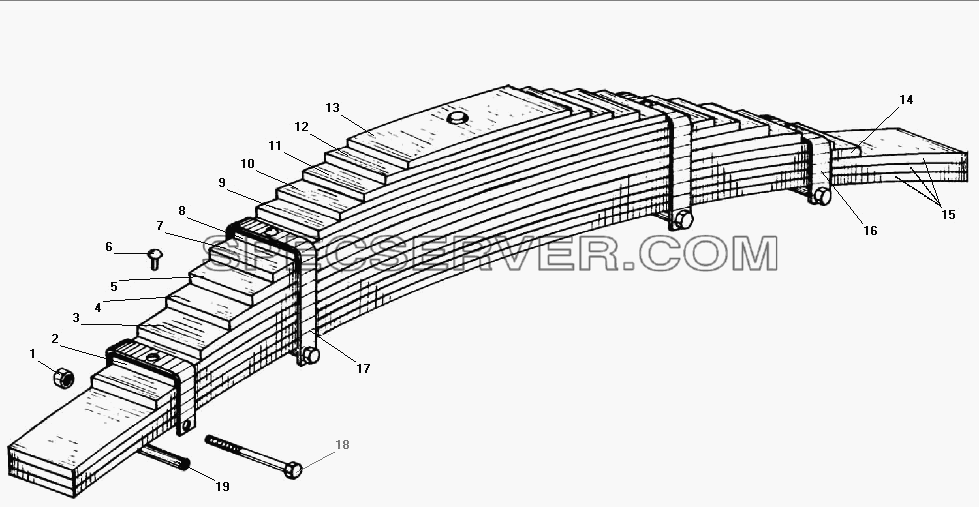

Рессора задняя для Урал-532301 (список запасных частей)

Рессора задняя для Урал-532301 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 250514-П29 Гайка М12-6Н
2 5557-2912105 Лист рессоры №5
3 5557-2912106 Лист рессоры №6
4 5557-2912107-11 Лист рессоры №7
5 5557-2912108 Лист рессоры №8
6 256869 Заклепка 12х26
7 5557-2912109 Лист рессоры №9
8 5557-2912110 Лист рессоры №10
9 5557-2912111-11 Лист рессоры №11
10 5557-2912112 Лист рессоры №12
11 5557-2912113 Лист рессоры №13
12 5557-2912114-10 Лист рессоры №14
13 5557-2912115-11 Лист рессоры №15
14 5557-2912104-11 Лист рессоры №4
15 55571-2912101 Лист рессоры N1
16 5323-2902063 Хомут 5-го листа
17 5557-2912062-10 Хомут 10-го листа
18 200383-П29 Болт М12-6gх120
19 5557-2902068 Втулка распорная
Запчасти: Реактивная штанга для Урал-532301

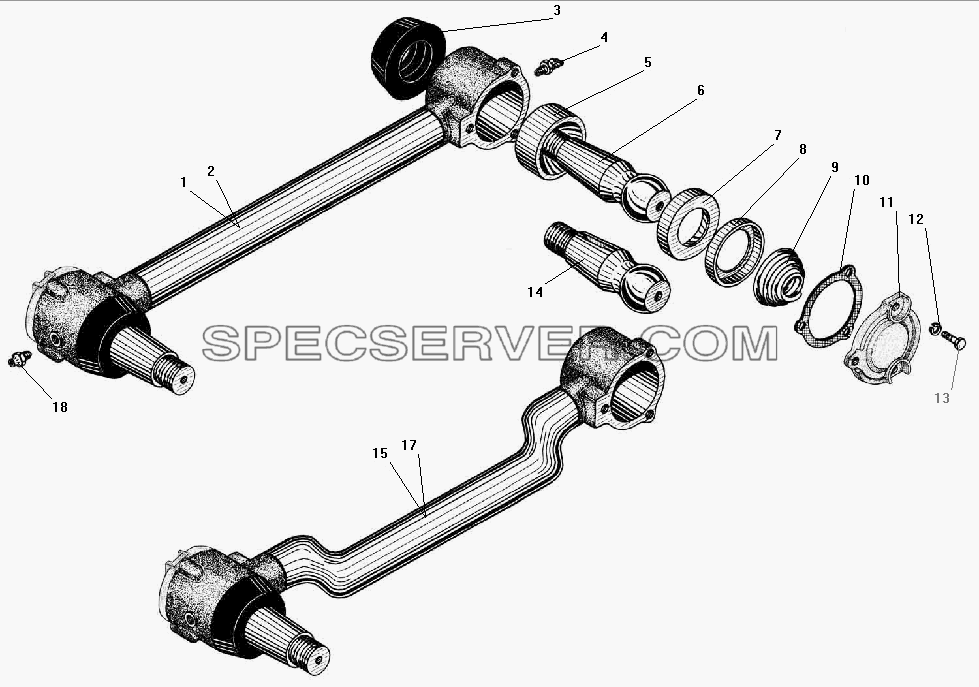

Реактивная штанга для Урал-532301 (список запасных частей)

Реактивная штанга для Урал-532301 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 375-2919008-10 Штанга реактивная верхняя в сборе
2 375-2919012-10 Штанга реактивная нижняя в сборе
3 375-2919030-02 Кольцо уплотнительное
4 264035-П29 Масленка 2.3.45.01 в сборе
5 4320Я2-2919020 Вкладыш внутренний
6 55571-2919024 Палец нижней реактивной штанги
7 375-2919029 Вкладыш головки реактивных штанг нижний
8 4322-2919054 Обойма пружины
9 375-2919022-Б Пружина головки реактивной штанги
10 375-2919041 Прокладка
11 4322-2919066 Крышка головки
12 252135-П2 Шайба 8 пружинная
13 201454-П29 Болт М8-6gх16
14 55571-2919024-10 Палец верхней реактивной штанги
15 5323-2909016 Штанга реактивная передняя нижняя правая
17 5323-2909017 Штанга реактивная передняя нижняя левая
18 264020-П29 Масленка 1.3
Запчасти: Ось задней балансирной подвески для Урал-532301

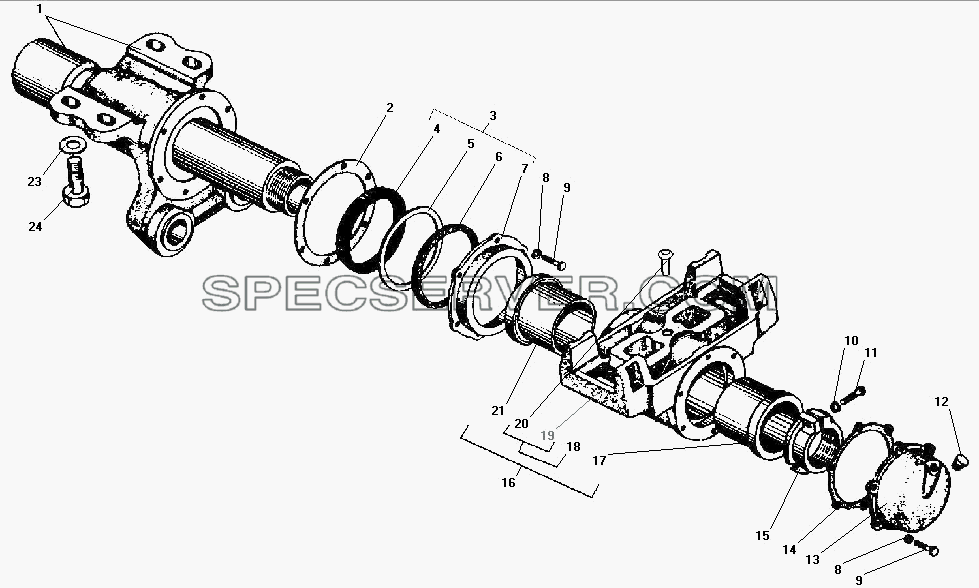

Ось задней балансирной подвески для Урал-532301 (список запасных частей)

Ось задней балансирной подвески для Урал-532301 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 55571-2918052 Ось с кронштейнами в сборе
2 375-2918093 Прокладка уплотнительная
3 375-2918094 Корпус сальников в сборе
4 4320Х-2918033 Манжета в сборе
5 375-2918097 Кольцо корпуса сальников
6 375-2918096 Кольцо уплотнительное
7 375-2918095 Корпус сальников
8 252155-П2 Шайба 8 пружинная
9 201455-П29 Болт М8-6gх18
10 252136-П2 Шайба 10 пружинная
11 331503 Болт М10х37
12 338765-П29 Пробка К3/8"
13 375-2918152-05 Колпак балансира
14 375-2918148 Прокладка уплотнительная
15 375-2918038 Гайка балансира
16 4322-2918010 Балансир со втулками в сборе
17 375-2918031-Б Втулка балансира
18 6361Х-2918009 Балансир в сборе
19 4322-2918020 Балансир
20 4322-2918012 Штифт
21 375-2918026-Б Втулка упорная балансира
23 336440-П29 Шайба 25
24 375-2918158 Болт М24х70 крепления кронштейна оси

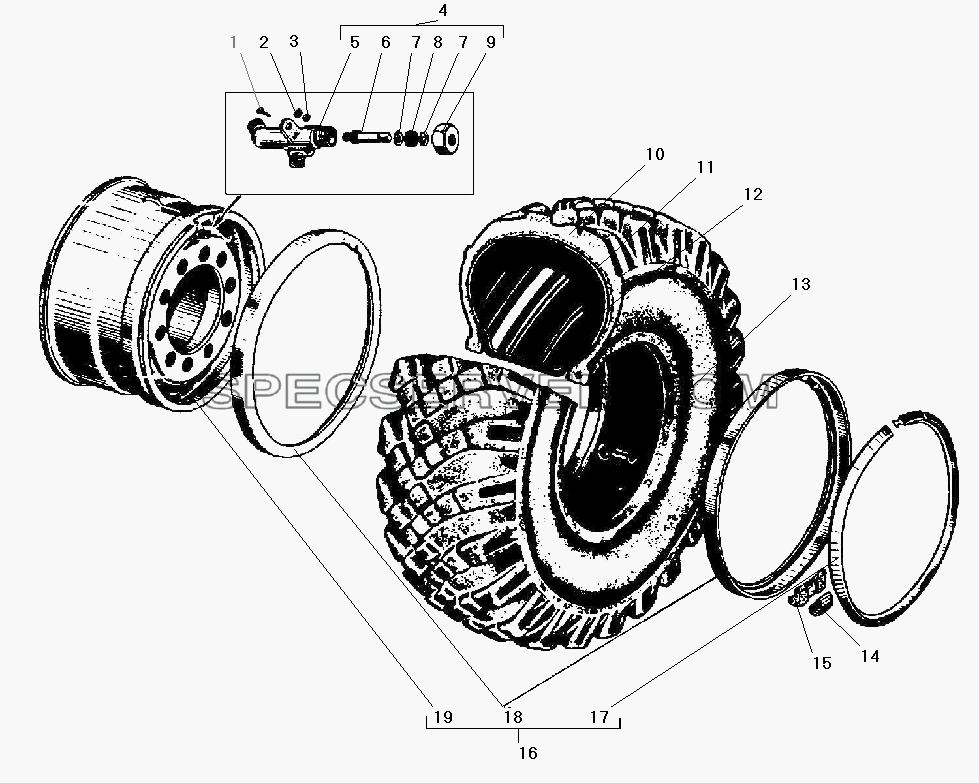

Колесо и шина для Урал-532301 (список запасных частей)

Колесо и шина для Урал-532301 (список запасных частей)

Колесо и шина для Урал-532301 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 201420-П29 Болт М6-6gх20
2 252134-П2 Шайба 6 пружинная
3 250508-П29 Гайка М6-6Н
4 375-4224120-Ж Кран колесный в сборе
5 375-4224126-Ж Корпус колесного крана
6 375-4224129-Г Клапан колесного крана в сборе
7 335616-П29 Шайба 8
8 375-4224130-В Кольцо уплотнительное
9 334928-П29 Гайка М20х1,5-6Н
10 14,00-20 147G (НС14/РR14) модели ОИ-25 Покрышка
11 14,00-20 Камера
12 Лента ободная
13 375-3106013-01 Уплотнитель вентильного паза
14 375-3101305 Пружина
15 4320-3101302 Груз колеса балансировочный
16 654.3101012 Колесо дисковое 254Г-508 в сборе
17 654.3101031 Кольцо замочное
18 654.3101027 Кольцо бортовое
19 654.3101015 Основание обода колеса

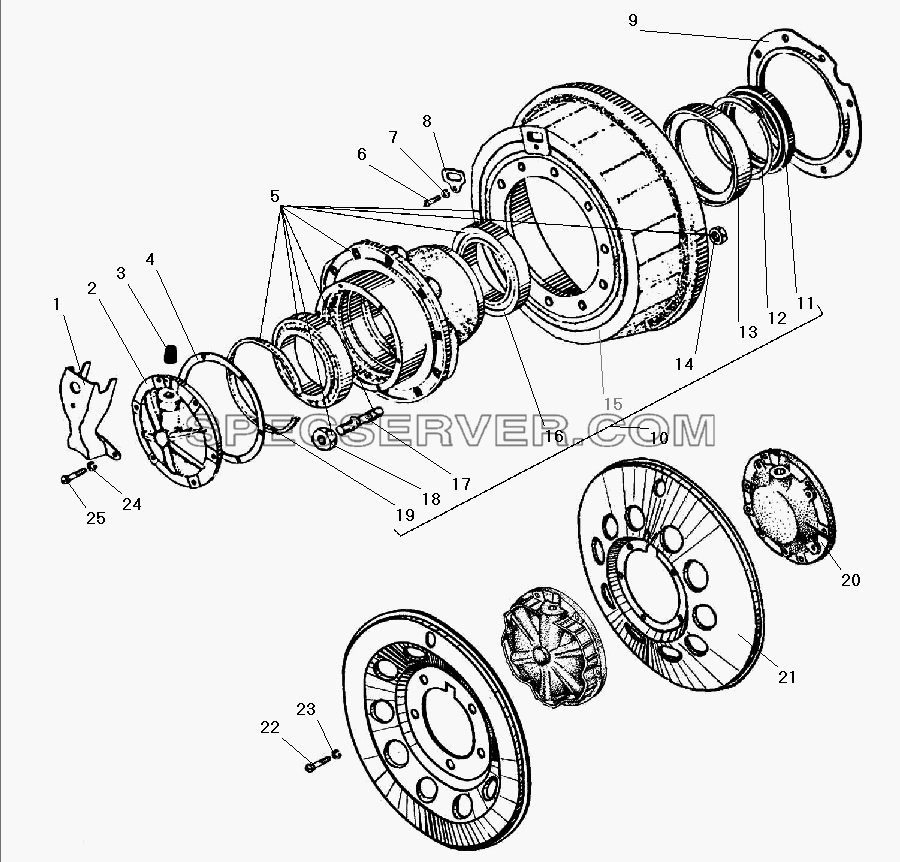

Ступица колеса и тормозной барабан для Урал-532301 (список запасных частей)

Ступица колеса и тормозной барабан для Урал-532301 (список запасных частей)

Ступица колеса и тормозной барабан для Урал-532301 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 375-4224087-10 Кожух защитный
2 375-3103014 Крышка ступицы
3 375-3103032-01 Уплотнитель крышки
4 375-3103019-Б Прокладка крышки
5 4320-3103002-11 Ступица колеса
6 220103-П29 Винт М6-6gх12
7 252134-П2 Шайба 6 пружинная
8 4320-3501073 Крышка барабана
9 55571-3103042 Отражатель
10 4320-3103006-11 Ступица колеса в сборе
11 4320-3104033-02 Манжета в сборе
12 4320-3103030 Кольцо
13 4320-3103074-01 Обойма
14 250565-П29 Гайка М20х1,5-6Н
15 4320-3501070 Барабан тормоза
16 2007124А Подшипник роликовый конический
17 4320-3103009 Шпилька
18 250712-П29 Гайка М20х1,5-6Н
19 375-3103044-Б Кольцо стопорное
20 4320-3103014 Крышка ступицы
21 4320-3102010 Колпак
22 201493-П29 Болт М10-6gх16
23 252136-П2 Шайба 10 пружинная
24 252135-П2 Шайба 8 пружинная
25 201458-П29 Болт М8-6gх25
