Запчасти: Схема электрооборудования для Урал-4420

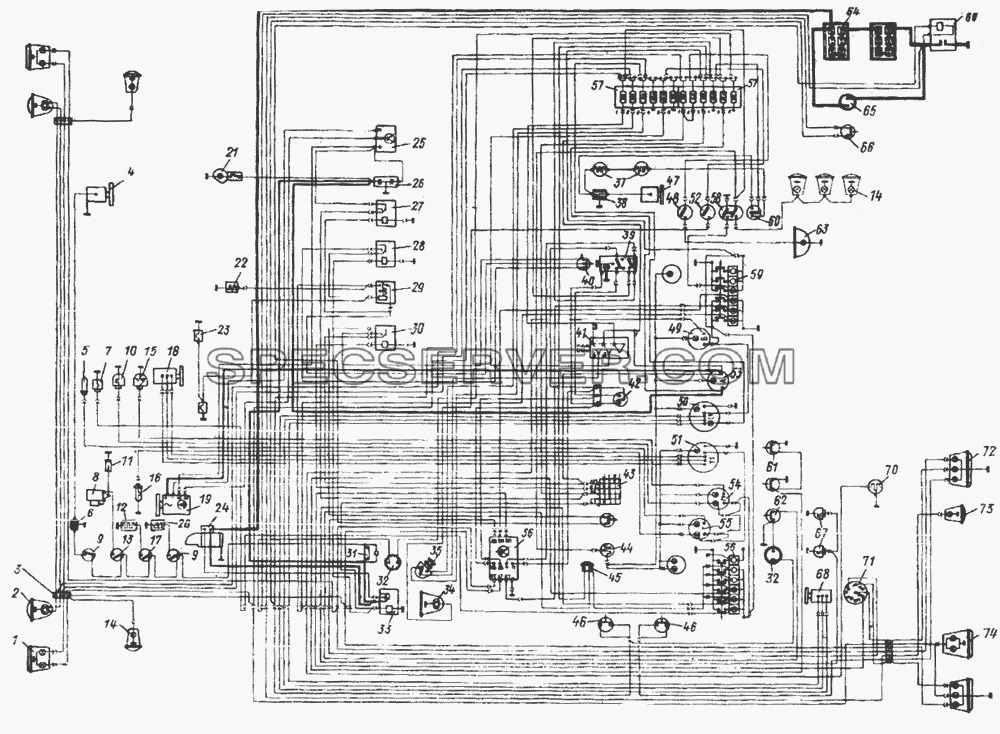

Схема электрооборудования для Урал-4420 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1-05166-73 |
Шайба 8 пружинная |
- |
|
1-05166-73 |
Шайба 8 пружинная |
- |
|
1-05166-73 |
Шайба 8 пружинная |
- |
|
1-05168-73 |
Шайба 10 пружинная |
- |
|
1-05169-73 |
Шайба 10 пружинная |
- |
|
1-13069-21 |
Болт М10х1,25х30 |
- |
|
1-13070-21 |
Болт М10х 1,25х40 |
- |
|
1-21647-21 |
Гайка М10х1,25 |
- |
|
1-21647-21 |
Гайка М10х1,25 |
- |
|
1-26386 01 |
Шайба 10 |
- |
|
1-26470-01 |
Шайба 8 |
- |
|
1-35431-21 |
Шпилька М8х1,25х16х16 |
- |
|
1-60436-21 |
Болт М8х25 |
- |
|
1-60438-21 |
Болт М8х30 |
- |
|
1-61008-11 |
Гайка М8 |
- |
|
19-3719010 |
Насадка фонаря заднего хода |
- |
|
20.1455-П29 |
Болт М8-6gХ18.68.016 |
- |
|
200265-П29 |
Болт М8-6gх40 |
- |
|
200271-П29 |
Болт М8-6gх60 |
- |
|
200393-П29 |
Болт М12х1,25-6gх45 |
- |
|
200840-П29 |
Болт М14Х1,5-6gХ35.68.016 |
- |
|
201416-П29 |
Болт М6-6gх12 |
- |
|
201416-П29 |
Болт М6-6gх12 |
- |
|
201417-П29 |
Болт М6-6gх14 |
- |
|
201417-П29 |
Болт М6-6gх14 |
- |
|
201455-П29 |
Болт М8-6gх18 |
- |
|
201456-П29 |
Болт М8-6gх20 |
- |
|
201457-П29 |
Болт М8-6gх22 |
- |
|
201498-П29 |
Болт М10-6gх28 |
- |
|
201537-П29 |
Болт М12х22 |
- |
|
201538-П29 |
Болт М12-6gх25 |
- |
|
220048-П29 |
Винт М4х6 |
- |
|
220050-П29 |
Винт |
- |
|
220050-П29 |
Винт |
- |
|
220050-П29 |
Винт |
- |
|
220050-П9 |
Винт М4-6gХ8.48.016 |
- |
|
220051-П29 |
Винт М4-6gх10 |
- |
|
220052-П29 |
Винт М4-6gх12 |
- |
|
220053-П29 |
Винт М4-6gх16 |
- |
|
220077-П29 |
Винт М5-6gх10 |
- |
|
220078-П29 |
Винт М5-6gх12 |
- |
|
220078-П29 |
Винт М5-6gх12 |
- |
|
220081-П29 |
Винт М5-6gх8 |
- |
|
220081-П29 |
Винт М5-6gх8 |
- |
|
220081-П29 |
Винт М5-6gх8 |
- |
|
220082-П29 |
Винт М5-6gх20 |
- |
|
220082-П29 |
Винт М5-6gх20 |
- |
|
220101-П29 |
Винт М6-6gх8 |
- |
|
220102-П29 |
Винт М6х6gх10 |
- |
|
220102-П29 |
Винт М6х6gх10 |
- |
|
220102-П29 |
Винт М6х6gх10 |
- |
|
220102-П29 |
Винт М6х6gх10 |
- |
|
220102-П29 |
Винт М6х6gх10 |
- |
|
220104-П29 |
Винт М6-6gх14 |
- |
|
220104-П29 |
Винт М6-6gх14 |
- |
|
220104-П29 |
Винт М6-6gх14 |
- |
|
220105-П29 |
Винт М6-6gх16 |
- |
|
220105-П29 |
Винт М6-6gх16 |
- |
|
220105-П29 |
Винт М6-6gх16 |
- |
|
220105-П29 |
Винт М6-6gх16 |
- |
|
220107-П29 |
Винт М6х20 |
- |
|
220107-П29 |
Винт М6х20 |
- |
|
2201105-П29 |
Винт М6-6gХ16.48.016 |
- |
|
221513-П29 |
Винт М3-6gХ30.48.016 |
- |
|
221589-П29 |
Винт М5х38 |
- |
|
250458-П29 |
Гайка М3 |
- |
|
250462-П29 |
Гайка М4-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250464-П29 |
Гайка М5-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250508-П29 |
Гайка М6-6Н |
- |
|
250510-П29 |
Гайка М8-6Н |
- |
|
250510-П29 |
Гайка М8-6Н |
- |
|
250510-П29 |
Гайка М8-6Н |
- |
|
250510-П29 |
Гайка М8-6Н |
- |
|
250512-П29 |
Гайка М10 |
- |
|
250513-П29 |
Гайка М10х1-6Н |
- |
|
250514-П29 |
Гайка М12-6Н |
- |
|
250514-П29 |
Гайка М12-6Н |
- |
|
250514-П29 |
Гайка М12-6Н |
- |
|
250515-П29 |
Гайка М12х1,25-6Н |
- |
|
250515-П29 |

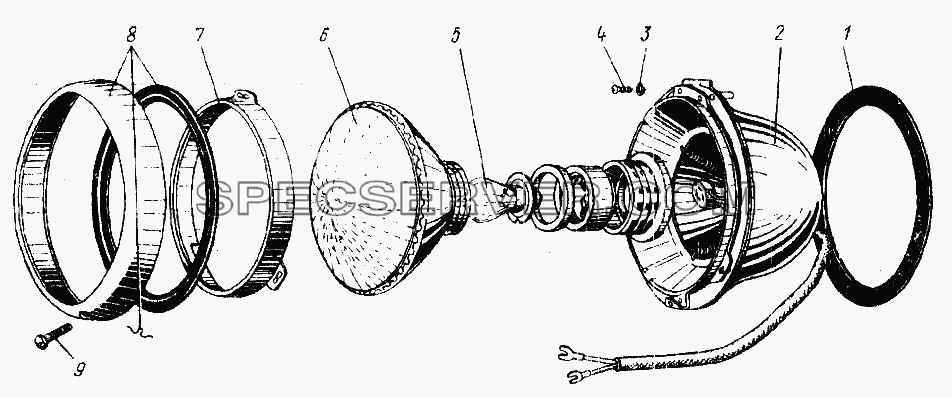

Фара для Урал-4420 (список запасных частей)
Фара для Урал-4420 (список запасных частей)
Таблица запасных частей

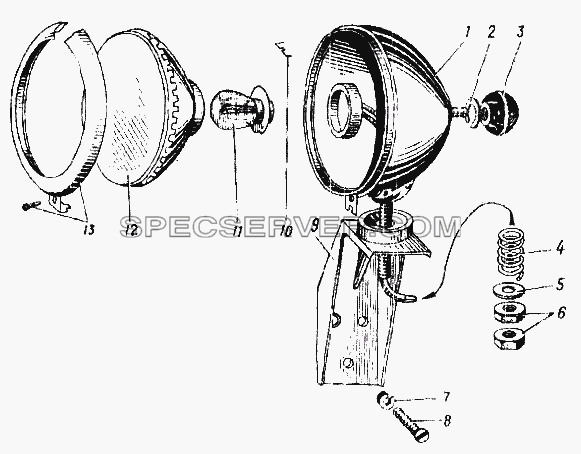

Фара поворотная для Урал-4420 (список запасных частей)
Фара поворотная для Урал-4420 (список запасных частей)
Таблица запасных частей
Щиток приборов для Урал-4420 (список запасных частей)
Щиток приборов для Урал-4420 (список запасных частей)
Таблица запасных частей

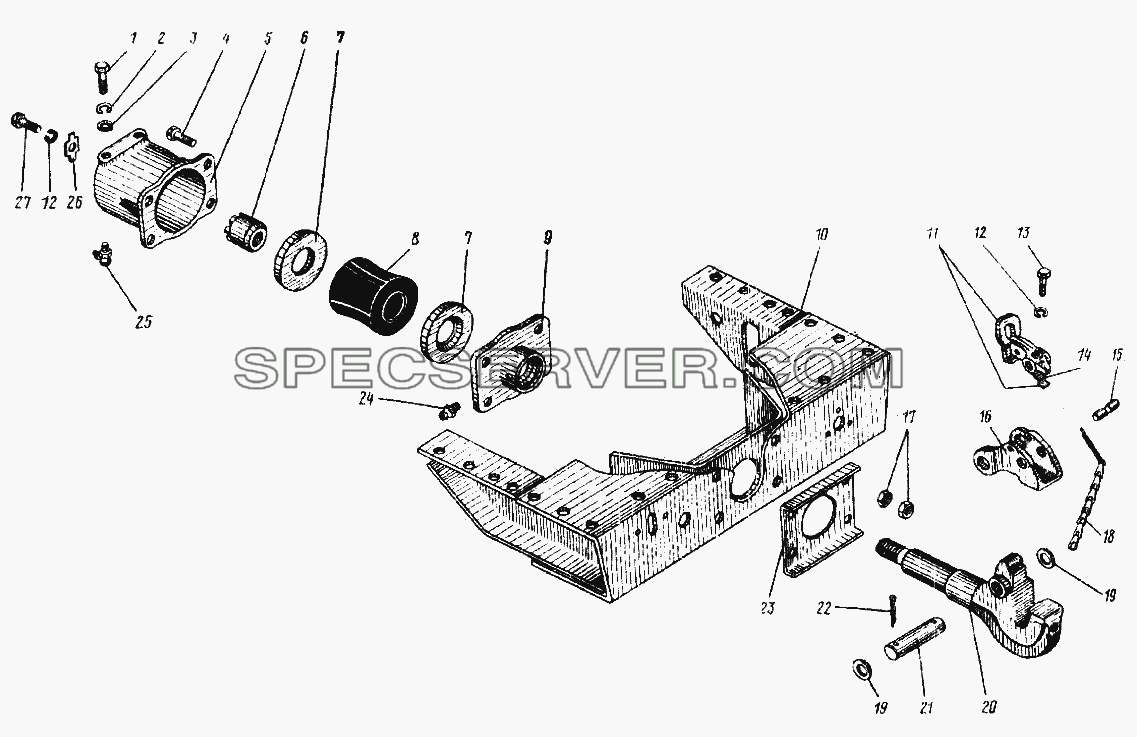

Прибор буксирный автомобиля Урал-4320 для Урал-4420 (список запасных частей)
Прибор буксирный автомобиля Урал-4320 для Урал-4420 (список запасных частей)
Таблица запасных частей

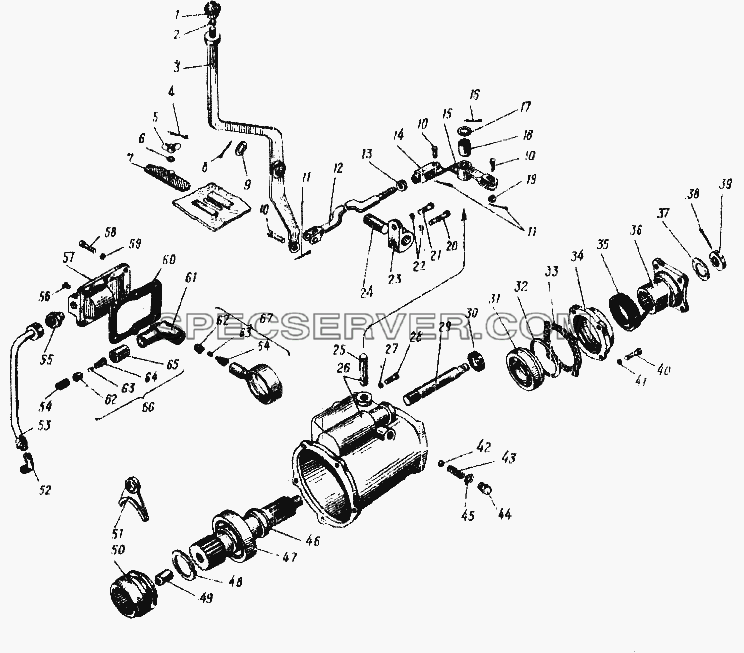

Коробка дополнительного отбора мощности для Урал-4420 (список запасных частей)
Коробка дополнительного отбора мощности для Урал-4420 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
201417-П29 |
Болт М6-6gх14 |
- |
|
258038-П29 |
Шплинт 3,2х16 |
- |
|
353-3916017 |
Пряжка хомута |
- |
|
353-3916019 |
Лента стяжная |
- |
|
375-1804047 |
Втулка |
- |
|
375-1804047 |
Втулка |
- |
|
4320-1804165 |
Уплотнитель рычага |
- |
|
4320-4202010 |
Отбор мощности дополнительный в сборе |
- |
|
4320-4202190 |
Тяга включения в сборе |
1 |
|
375-4207206-Б2 |
Рукоятка рычага |
2 |
|
252156-П9 |
Шайба 10 пружинная |
3 |
|
43204202194 |
Рычаг включения отбора мощности в сборе |
4 |
|
258012-П29 |
Шплинт 2х12 |
5 |
|
251513-П29 |
Гайка-барашек М8-6Н |
6 |
|
252038-П29 |
Шайба 8,5 |
7 |
|
4320-4202269 |
Стопор в сборе |
8 |
|
258041-П29 |
Шплинт 3,2х32 |
9 |
|
336263-П29 |
Шайба 23 |
10 |
|
339640-П52 |
Палец 10х28 |
11 |
|
258039-П29 |
Шплинт 3,2х20 |
12 |
|
4320.4202192 |
Стержень тяги в сборе |
13 |
|
250515-П29 |
Гайка М12х1,25-6Н |
14 |
|
375-3508045 |
Вилка тяги |
15 |
|
4320-4202265 |
Поводок включения отбора в сборе |
16 |
|
258052-П29 |
Шплинт 4х20 |
17 |
|
252016-П29 |
Шайба 14 |
18 |
|
4320-4202267 |
Втулка поводка |
19 |
|
252006-П29 |
Шайба 10 |
20 |
|
200398-П29 |
Болт М12х1,25-6gх65 |
21 |
|
201562-П29 |
Болт М12х1,25х28 |
22 |
|
252137-П9 |
Шайба пружинная 12 |
23 |
|
4320-4202199 |
Кронштейн рычага |
24 |
|
4320-4202258 |
Ось рычага управления |
25 |
|
375-4202032 |
Ось поводка |
26 |
|
375-4202012 |
Картер коробки с осью поводка в сборе |
27 |
|
250510-П29 |
Гайка М8-6Н |
28 |
|
201460-П29 |
Болт М8-6gх30 |
29 |
|
375-4202122 |
Шток вилки |
30 |
|
375-1803040 |
Сальник штока в сборе |
31 |
|
50208 |
Подшипник шариковый радиальный однорядный |
32 |
|
339053 |
Кольцо стопорное |
33 |
|
375-4207075 |
Прокладка крышки |
34 |
|
375-4202084 |
Крышка подшипника |
35 |
|
353-2202060 |
Сальник в сборе |
36 |
|
375-4202264-Б |
Фланец |
37 |
|
252020 |
Шайба 22 |
38 |
|
258054 |
Шплинт 4х32 |
39 |
|
334920 |
Гайка М22х1,5 |
40 |
|
201497-П29 |
Болт М10-6gх25 |
41 |
|
252156-П9 |
Шайба 10 пружинная |
42 |
|
IV 11,113 мм (7/16) Н |
Шарик |
43 |
|
32-0615 |
Пружина штоков |
44 |
|
339299-П29 |
Пробка М14х1,5 |
45 |
|
375-1802272 |
Прокладка уплотнительная |
46 |
|
375-4202030-Б |
Вал коробки |
47 |
|
211 |
Подшипник шариковый радиальный однорядный |
48 |
|
375-4202018 |
Кольцо стопорное |
49 |
|
375-4202074 |
Втулка вала |
50 |
|
375-4202020 |
Муфта включения коробки |
51 |
|
375-4202126 |
Вилка включения дополнительного отбора мощности |
52 |
|
339039 |
Угольник М16х1,5 К3/8" |
53 |
|
375-4202215-Б |
Трубка маслоприемная в сборе |
54 |
|
375-4202016 |
Пружина предохранительного клапана |
55 |
|
339051 |
Штуцер К3/8"-М16х1,5 |
56 |
|
262531-П29 |
Пробка 1/8" |
57 |
|
375-4202210 |
Корпус насоса |
58 |
|
201456-П29 |
Болт М8-6gх20 |
59 |
|
252135-П9 |
Шайба пружинная 8 |
60 |
|
375-4202211 |
Прокладка корпуса |
61 |
|
375-4202204 |
Цилиндр насоса |
62 |
|
375-4202206 |
Седло |
63 |
|
375-4202208 |
Клапан |
64 |
|
375-4203207 |
Пружина |
65 |
|
375-4202017 |
Корпус предохранительного клапана |
66 |
|
375-4202213 |
Клапан предохранительный в сборе |
67 |
|
375-4202212 |
Поршень насоса в сборе |
| |
