Запчасти: Схема электрооборудования автомобиля для Урал-4320

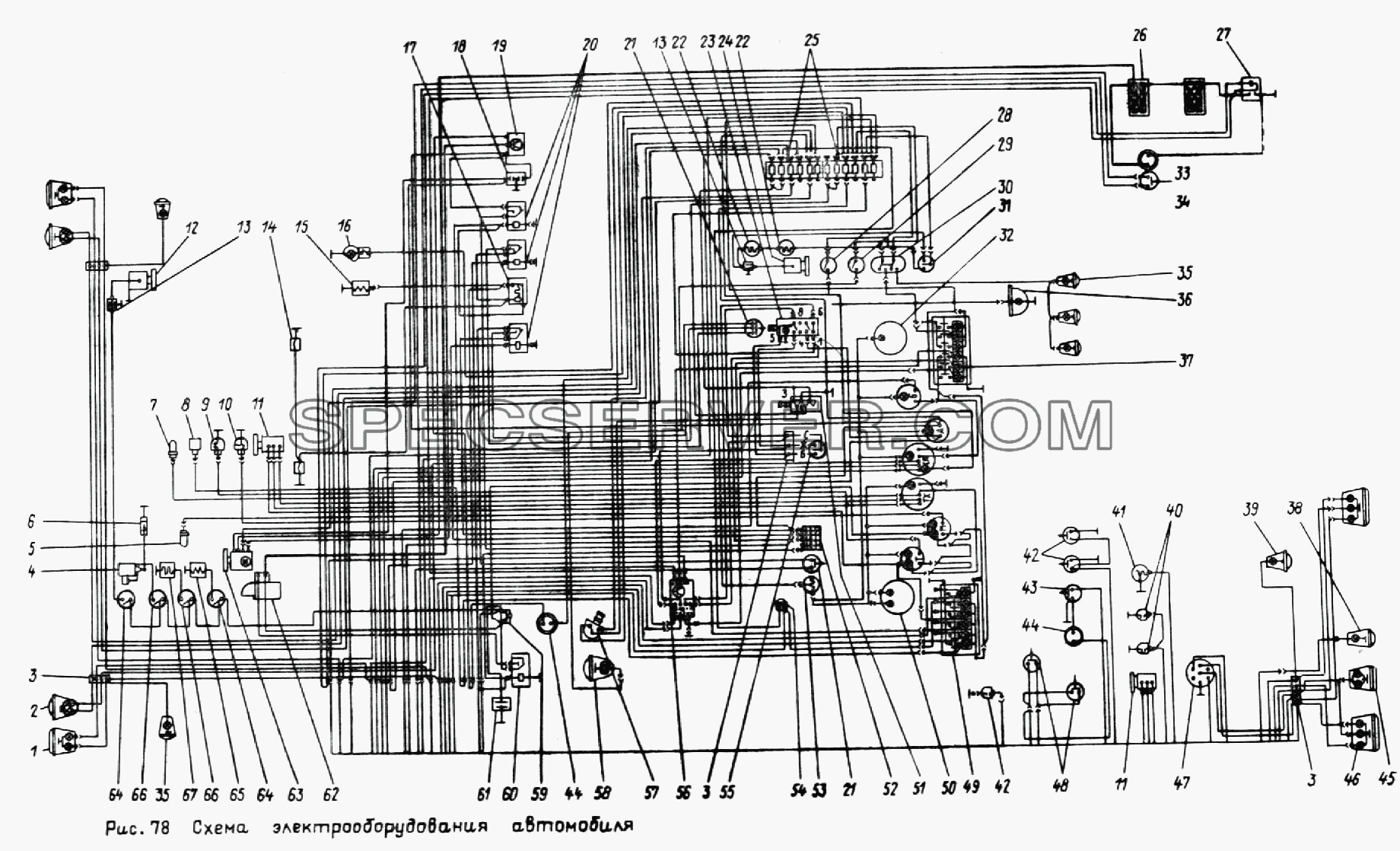

Схема электрооборудования автомобиля для Урал-4320 (список запасных частей)

Схема электрооборудования автомобиля для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 11-7904-00 Фильтр конденсаторный
- 12-3802010-70 Указатель спидометра электрический (до 1984 г.)
- 16-3802010 Спидометр
- 17-3711200 Элемент оптический в сборе
- 17-3711300 Ободок в сборе
- 2561.3813010 Тахометр электронный
- 339228-П Тройник М20х1,5 М14х1,5
- 40.3711200 Элемент оптический
- 401.3711010 Фара
- 4320-5325156 Накладка панели приборов часть правая
- 4320-5325157 Накладка панели приборов часть левая
- 4602.3710010 Выключатель
- 6ТБ.226.002 Розетка 47К
- АП171А-3811010-Г4 Амперметр
- БПВ-7-100-02 Блок выпрямительный
- ВК40-3721000-А-7 Выключатель пневмосигнала
- ВН45-М Выключатель
- ГВ28ТЕ-3802600 Гибкий вал (с 1984 г.)
- ЛВ211-3714329 Патрон лампы со штекером
- МД213-3510500 Манометр двухстрелочный
- МЭ226В-3730000-Г4 Электродвигатель отопителя
- П147-3709000-05.06 Переключатель поворотных фар
- П305-3709010 Центральный переключатель света
- ПД20-3703100А Патрон контрольной лампы
- ПП1-3713200 Патрон лампы освещения
- ПП158-3713000-0 Патрон лампы
- ПР112-3722101 Вставка 8А
- ПР112-3722201 Вставка 16А
- ПР129-3722000 Блок предохранителей
- ПС300А3-3723150 Вилка штепсельная
- ПС315-150 Вилка розетки
- ПФ133-3712204 Рассеиватель
- С40-3721000-В Пневмосигнал
- СТ142-3708120-01 Катушка полюсов
- СТ142-3708150-10 Катушка полюсов
- СТ142-3708272 Вкладыш
- СТ142-3708305 Вкладыш
- СТ142-3708402 Вкладыш
- СЭ110-3707000 Сопротивление добавочное
- УБ170М-3806010-У-ХЛ Приёмник указателя уровня топлива
- УК170М-3810010-У-ХЛ Приёмник указателя давления масла
- УК171М-3807010-У-ХЛ Приёмник указателя температуры воды
- УП101-3726204 Рассеиватель
- ФГ122-3711021-И Ободок фары внутренний в сборе
- ФГ122-3711230 Корпус фары
- ФГ122-3711300-Б Ободок фары наружный в сборе
- ФП133-3716204 Рассеиватель
1 ПФ133АБ-3712010 Фонарь передний (позиция 1)
4 ТК107-3734000-А Источник высокого напряжения (позиция 4)
5 ТМ111-3808000 Датчик сигнализатора температуры воды (позиция 5)
6 СН423-3707000 Свеча подогревателя
9 ММ111Д-3810600 Датчик аварийного давления масла
11 МЭ307-3730010-Г4 Датчик спидометра электрический
12 МЭ252-3730000 Электродвигатель подогревателя
15 11-3741000 Клапан магнитный
16 ПД308Б-3715300-0 Фонарь освещения под капотом
17 1202.3741000 Сопротивление с биметаллическим контактом электрофакельного устройства
20 11.3747010 Реле
21 11.3704000 Выключатель кнопочный
27 ВК860В-3737000-0 Выключатель «массы» с дистанционным управлением
28 ВК343-3709000-01.08 Выключатель плафона
29 ВК343-3709000-01.06 Выключатель поворотных фар
30 ВК343-3709000-02.16 Выключатель знака автопоезда
31 П147-3709000-03.11 Переключатель отопителя кабины
32 МД101-3816010-У-ХЛ Манометр шинный (позиция 32)
33 ПС315-3723100 Розетка внешнего запуска (позиция 33)
34 ВК418А-3716000 Выключатель света заднего хода
35 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда
36 ПК201-3714010-Д-0 Плафон кабины (позиция 36)
37 ПД511Е-3803010 Блок контрольных ламп правый
40 ММ124Д-3810600 Датчик давления аварийного воздуха
42 ВК503-3710110-0 Выключатель
46 ФП133АБ-3716010 Фонарь задний (позиция 46)
47 ПС300А3-3723100 Розетка штепсельная (позиция 47)
48 ВК12Б-3720000 Выключатель гидравлический света «стоп»
49 ПД512Е-3803010 Блок контрольных ламп левый
52 ВК353-3704000-0 Выключатель приборов и стартера (позиция 52)
53 ВК416Б-3709000-01 Выключатель света щитка приборов с реостатом в сборе
55 П110-3709000В-01 Переключатель указателей поворотов
56 РС951А-3726010-У-ХЛ Реле прерывателя указателей поворотов (457374655)
57 П53А-3709000 Ножной переключатель света фар (позиция 57)
58 171-3711010 Фара-прожектор в сборе
59 ПР3-3722000-0 Предохранитель термобиметаллический на 30А
60 РС530-3721000 Реле стартера
62 СТ142Б1-3708000 Стартер (позиция 62)
63 Г288Е-3701000 Генератор
67 11-3741060 Электронагреватель
Запчасти: Генератор для Урал-4320

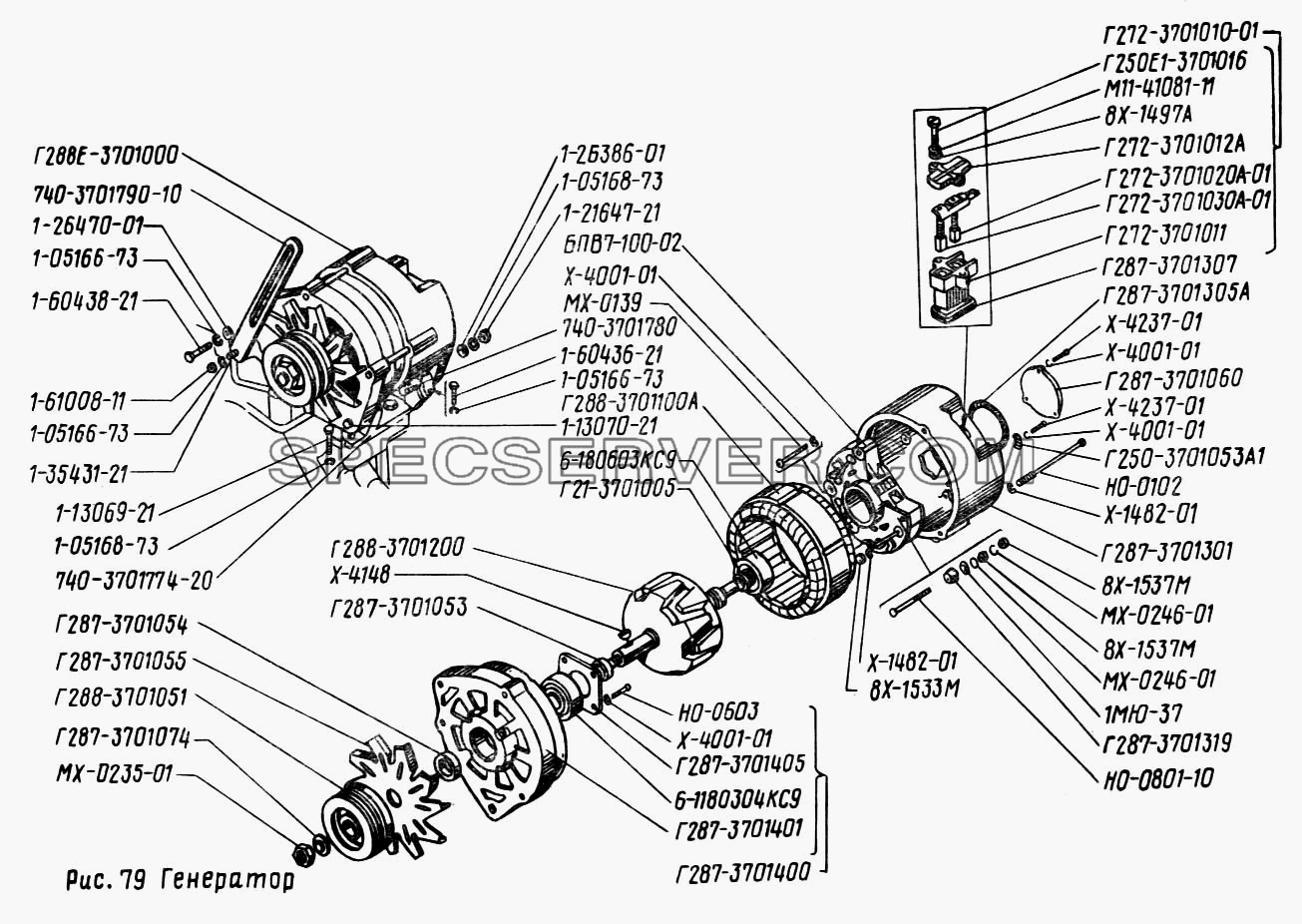

Генератор для Урал-4320 (список запасных частей)

Генератор для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-05166-73 Шайба 8 пружинная
- 1-05168-73 Шайба 10 пружинная
- 1-13069-21 Болт М10х1,25х30
- 1-13070-21 Болт М10х 1,25х40
- 1-21647-21 Гайка М10х1,25
- 1-26386-01 Шайба 10
- 1-26470-01 Шайба 8
- 1-35431-21 Шпилька М8х1,25х16х16
- 1-60436-21 Болт М8х25
- 1-60438-21 Болт М8х30
- 1-61008-11 Гайка М8
- 1МЮ-37 Шайба
- 6-1180304КС9 Подшипник шариковый
- 6-180603КС9 Подшипник шариковый
- 740-3701774-20 Кронштейн
- 740-3701780 Палец
- 740-3701790-10 Планка
- 8Х-1497А Шайба
- 8Х-1533М Гайка М6
- 8Х-1537М Гайка
- БПВ7-100-02 Выпрямительный блок
- Г21-3701005 Чашка опорная
- Г250-3701053А1 Скоба
- Г250Е1-3701016 Винт
- Г272-3701010-01 Щеткодержатель
- Г272-3701011 Щеткодержатель
- Г272-3701012А Крышка щеткодержателя
- Г272-3701020А-01 Щетка
- Г272-3701030А-01 Щетка
- Г287-3701053 Втулка упорная
- Г287-3701054 Втулка
- Г287-3701055 Вентилятор в сборе
- Г287-3701060 Крышка подшипника
- Г287-3701074 Шайба коническая
- Г287-3701300 Крышка со стороны контактных колец
- Г287-3701301 Крышка со стороны контактных колец с втулками и выпрямительным блоком в сборе
- Г287-3701305А Кольцо
- Г287-3701307 Прокладка уплотнительная
- Г287-3701319 Втулка изоляционная
- Г287-3701400 Крышка со стороны привода
- Г287-3701401 Крышка со стороны привода с втулками в сборе
- Г287-3701405 Шайба специальная
- Г288-3701051 Шкив
- Г288-3701100-А Статор
- Г288-3701200 Ротор
- Г288Е-3701000 Генератор
- М11-41081-11 Шайба пружинная
- МХ-0139 Винт ленты стяжной
- МХ-0235-01 Гайка М16
- МХ-0246-01 Шайба пружинная
- НО-0102 Винт М6
- НО-0603 Винт
- НО-0801-10 Болт контактный
- Х-1482-01 Шайба 6Т.65Г
- Х-4001-01 Шайба 5Т.65Г
- Х-4148 Шпонка сегментная
- Х-4237-01 Винт М5

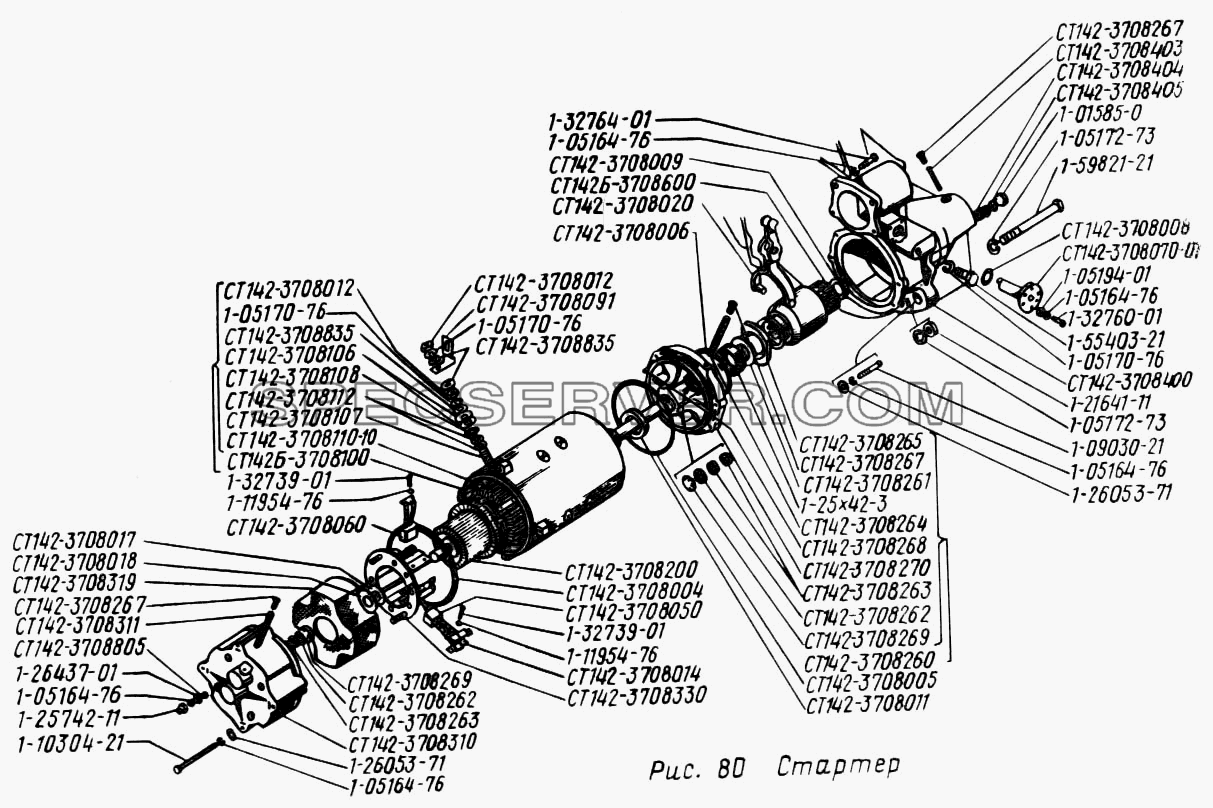

Стартер для Урал-4320 (список запасных частей)

Стартер для Урал-4320 (список запасных частей)

Стартер для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-01585-0 Заглушка
- 1-05164-76 Шайба 6 пружинная
- 1-05170-76 Шайба 12 пружинная
- 1-05172-73 Шайба 16 пружинная
- 1-05194-01 Шайба 6
- 1-09030-21 Болт М6х35
- 1-10304-21 Болт М6х75
- 1-11954-76 Шайба 5 пружинная
- 1-21641-11 Гайка М16х1,5
- 1-25742-11 Гайка М6
- 1-25х42-3 Манжета 1-25х42-3
- 1-26053-71 Шайба 6 зубчатая
- 1-26437-01 Шайба 6
- 1-32739-01 Винт М5х10
- 1-32760-01 Винт М6х12
- 1-32764-01 Винт М6х20
- 1-55403-21 Болт М12х1,25-6gх25
- 1-59821-21 Болт М16х1,5х140
- СТ142-3708004 Кольцо уплотнительное
- СТ142-3708005 Кольцо уплотнительное
- СТ142-3708006 Кольцо уплотнительное
- СТ142-3708008 Кольцо уплотнительное
- СТ142-3708009 Шайба
- СТ142-3708011 Шайба
- СТ142-3708012 Гайка М12
- СТ142-3708014 Пластина
- СТ142-3708017 Шайба
- СТ142-3708018 Шайба
- СТ142-3708020 Рычаг в сборе
- СТ142-3708050 Щетка изолированная
- СТ142-3708060 Щетка неизолированная
- СТ142-3708070-01 Ось рычага в сборе
- СТ142-3708091 Перемычка
- СТ142-3708106 Шайба
- СТ142-3708107 Болт выводной
- СТ142-3708108 Шайба уплотнительная
- СТ142-3708110-10 Катушка полюсов
- СТ142-3708112 Шайба изоляционная
- СТ142-3708200 Якорь
- СТ142-3708260 Держатель подшипника в сборе
- СТ142-3708261 Кольцо
- СТ142-3708262 Прокладка
- СТ142-3708263 Фильц
- СТ142-3708264 Фильц
- СТ142-3708265 Пластина
- СТ142-3708266 Манжета
- СТ142-3708267 Пробка
- СТ142-3708268 Штифт
- СТ142-3708269 Заглушка
- СТ142-3708270 Держатель подшипника с вкладышем в сборе
- СТ142-3708310 Крышка с вкладышем в сборе
- СТ142-3708311 Фильц
- СТ142-3708319 Прокладка
- СТ142-3708330 Траверза
- СТ142-3708400 Крышка со стороны привода
- СТ142-3708403 Фильц
- СТ142-3708404 Фильц
- СТ142-3708405 Прокладка
- СТ142-3708800 Реле тяговое
- СТ142-3708801 Диск контактный
- СТ142-3708805 Шайба уплотнительная
- СТ142-3708806 Сильфон
- СТ142-3708807 Кольцо уплотнительное
- СТ142-3708816 Скоба
- СТ142-3708831 Крышка реле
- СТ142-3708832 Болт контактный
- СТ142-3708835 Шайба
- СТ1421Б-3708100 Корпус в сборе
- СТ142Б-3708600 Привод

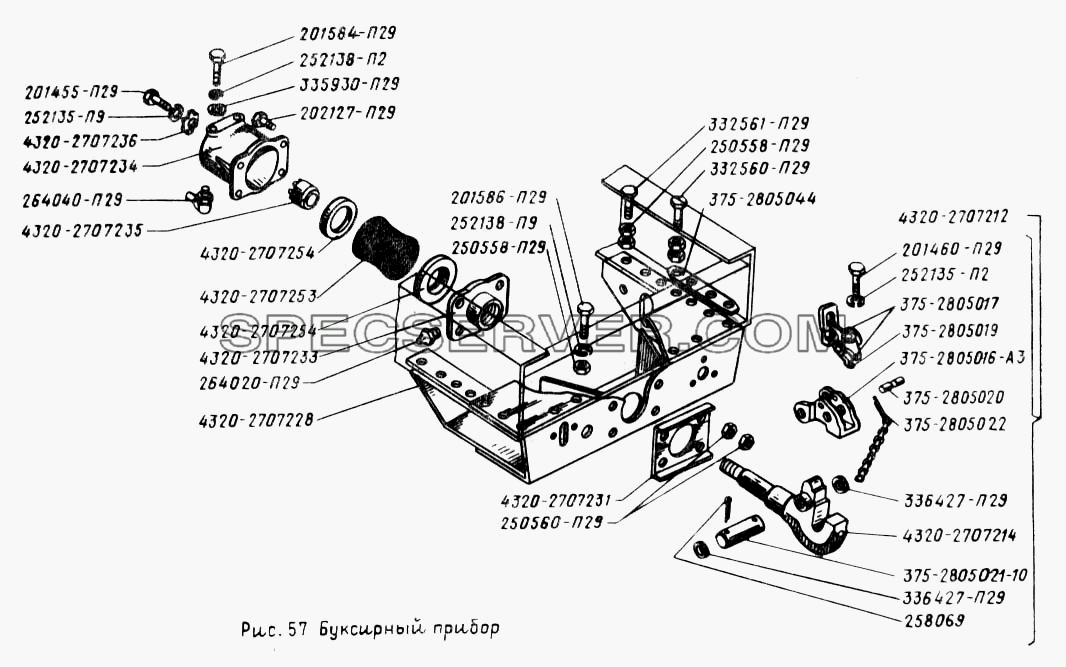

Буксирный прибор для Урал-4320 (список запасных частей)

Буксирный прибор для Урал-4320 (список запасных частей)

Буксирный прибор для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 180508К2С17 Подшипник шариковый радиальный промежуточной опоры привода лебедки
- 201455-П29 Болт М8-6gх18
- 201460-П29 Болт М8-6gх30
- 201584-П29 Болт
- 201586-П29 Болт М14-6gх32
- 202127-П29 Болт М16-6gх70
- 250558-П29 Гайка М14-6Н
- 250560-П29 Гайка М16х1,5-6Н
- 252135-П2 Шайба 8 пружинная
- 252135-П9 Шайба пружинная 8
- 252138-П2 Шайба 14 пружинная
- 252138-П9 Шайба пружинная 14
- 258069 Шплинт 5х36
- 264020-П29 Масленка 1.3
- 264040-П29 Масленка 2.3.90.01 в сборе
- 312А Подшипник шариковый червяка редуктора лебедки
- 332560-П29 Болт М14х45
- 332561-П29 Болт М14х38
- 335930-П29 Шайба 14
- 336427-П29 Шайба 24
- 375-2805012-02 Крюк буксирного прибора в сборе
- 375-2805016-А3 Защелка буксирного крюка
- 375-2805017 Собачка защелки в сборе
- 375-2805019 Пружина
- 375-2805020 Ось собачки
- 375-2805021-10 Палец защелки
- 375-2805022 Цепочка со шплинтом в сборе
- 375-2805044 Пластина ограничительная
- 375-4245070-02 Шланг гибкий
- 4320-2707207 Втулка буксирного прибора
- 4320-2707212 Крюк буксирного прибора в сборе
- 4320-2707214 Крюк буксирного прибора
- 4320-2707228 Поперечина буксирного прибора в сборе
- 4320-2707231 Усилитель поперечины
- 4320-2707233 Втулка
- 4320-2707234 Корпус буксирного прибора
- 4320-2707235 Гайка буксирного прибора
- 4320-2707236 Пластина стопорная
- 4320-2707253 Буфер буксирного прибора
- 4320-2707254 Кольцо нажимное
- 4320-2707333 Втулка буксирного прибора
- 46310АК Подшипник шариковый радиальноупорный червяка редуктора лебедки
- 6-7315А Роликовый конический конической шестерни передний
- 7216А Подшипник роликовый конический вала барабана лебедки
- 7311К ЕТУ500 Роликовый конический ведущей конической шестерни задний
- 8311 Подшипник шариковый упорный однорядный

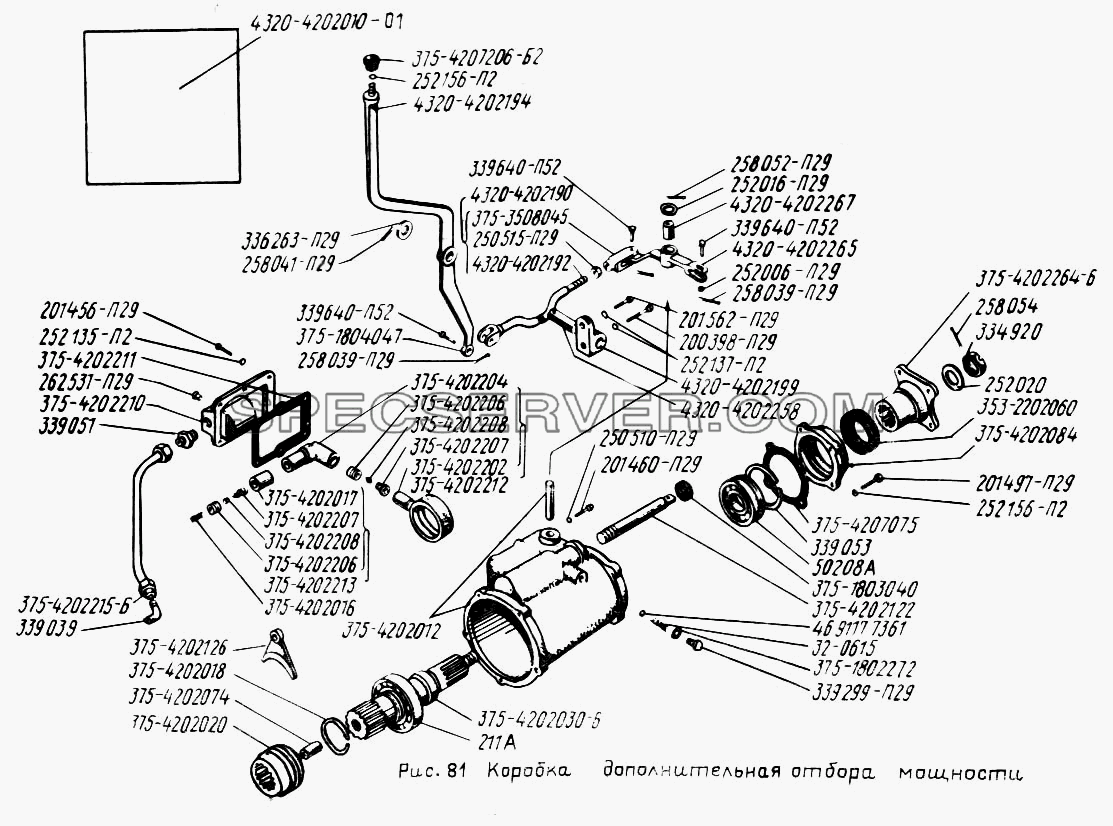

Коробка дополнительная отбора мощности для Урал-4320 (список запасных частей)

Коробка дополнительная отбора мощности для Урал-4320 (список запасных частей)

Коробка дополнительная отбора мощности для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201456-П29 Болт М8-6gх20
- 201460-П29 Болт М8-6gх30
- 201497-П29 Болт М10-6gх25
- 201562-П29 Болт М12х1,25х28
- 211А Подшипник шариковый радиальный вала отбора мощности передний
- 250510-П29 Гайка М8-6Н
- 250515-П29 Гайка М12х1,25-6Н
- 252006-П29 Шайба 10
- 252016-П29 Шайба 14
- 252020 Шайба 22
- 252135-П2 Шайба 8 пружинная
- 252137-П2 Шайба 12 пружинная
- 252156-П2 Шайба 10 пружинная
- 258039-П29 Шплинт 3,2х20
- 258041-П29 Шплинт 3,2х32
- 258052-П29 Шплинт 4х20
- 258054 Шплинт 4х32
- 262531-П29 Пробка 1/8"
- 32-0615 Пружина штоков
- 334920 Гайка М22х1,5
- 336263-П29 Шайба 23
- 339039 Угольник М16х1,5 К3/8"
- 339051 Штуцер К3/8"-М16х1,5
- 339053 Кольцо стопорное
- 339299-П29 Пробка М14х1,5
- 339640-П52 Палец 10х28
- 353-2202060 Сальник в сборе
- 375-1802272 Прокладка уплотнительная
- 375-1803040 Сальник штока в сборе
- 375-1804047 Втулка
- 375-3508045 Вилка тяги
- 375-4202012 Картер коробки с осью поводка в сборе
- 375-4202016 Пружина предохранительного клапана
- 375-4202017 Корпус предохранительного клапана
- 375-4202018 Кольцо стопорное
- 375-4202020 Муфта включения коробки
- 375-4202030-Б Вал коробки
- 375-4202074 Втулка вала
- 375-4202084 Крышка подшипника
- 375-4202122 Шток вилки
- 375-4202126 Вилка включения дополнительного отбора мощности
- 375-4202204 Цилиндр насоса
- 375-4202206 Седло
- 375-4202207 Пружина
- 375-4202208 Клапан
- 375-4202210 Корпус насоса
- 375-4202211 Прокладка корпуса
- 375-4202212 Поршень насоса в сборе
- 375-4202213 Клапан предохранительный в сборе
- 375-4202215-Б Трубка маслоприемная в сборе
- 375-4202264-Б Фланец
- 375-4207075 Прокладка крышки
- 375-4207206-Б2 Рукоятка рычага
- 375-4224120-Ж Кран колесный в сборе
- 4320-4202010-01 Коробка дополнительная отбора мощности
- 4320-4202194 Рычаг управления дополнительной коробкой в сборе
- 4320-4202258 Ось рычага управления
- 4320-4202267 Втулка поводка
- 50208А Подшипник шариковый радиальный вала отбора мощности задний
- IV 11, 113 мм (7/16) Н Шарик
