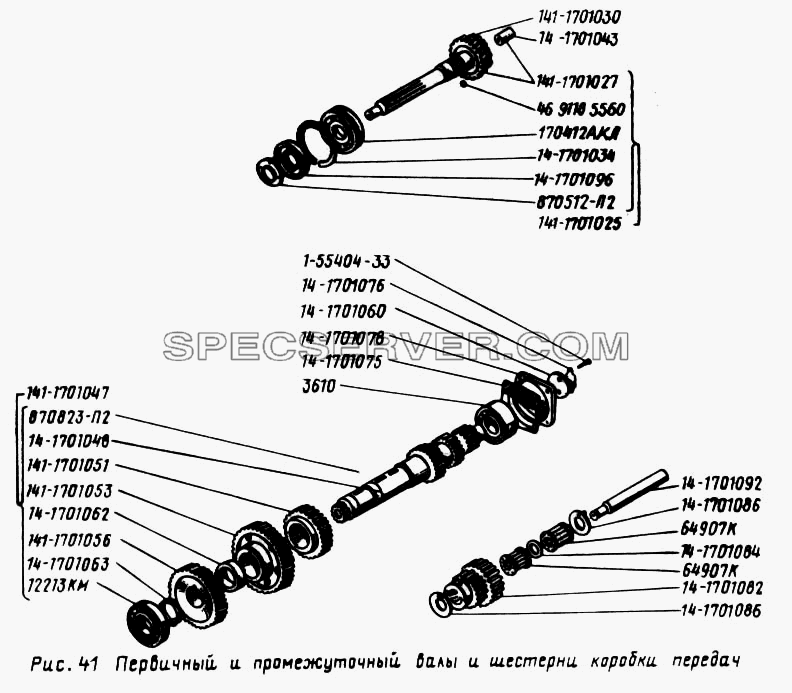

Запчасти: Первичный и промежуточный валы и шестерни коробки передач для Урал-4320

Первичный и промежуточный валы и шестерни коробки передач для Урал-4320 (список запасных частей)

Первичный и промежуточный валы и шестерни коробки передач для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-55404-33 Болт М12х1,25х30
- 12213КМ Роликоподшипник промежуточного вала передний
- 14-1701034 Кольцо установочное
- 14-1701043 Втулка маслоперепускная
- 14-1701048 Вал промежуточный
- 14-1701060 Шайба упорная
- 14-1701062 Втулка распорная
- 14-1701063 Кольцо Б-65 ГОСТ 13942-68
- 14-1701075 Прокладка
- 14-1701076 Планка стопорная
- 14-1701078 Стакан заднего подшипника
- 14-1701082 Блок шестерен заднего хода
- 14-1701084 Втулка подшипников промежуточная
- 14-1701086 Шайба упорная блока шестерен з. х.
- 14-1701092 Ось блока шестерен заднего хода
- 14-1701096 Кольцо маслонагнетающее крышки подшипника первичного вала
- 141-1701025 Вал первичный в сборе
- 141-1701027 Вал первичный коробки передач
- 141-1701030 Вал первичный
- 141-1701047 Вал промежуточный в сборе
- 141-1701051 Шестерня 3-й передачи промежуточного вала
- 141-1701053 Шестерня 5-й передачи промежуточного вала
- 141-1701056 Шестерня привода промежуточного вала
- 170412АКЛ Шарикоподшипник первичного вала задний
- 3610 Роликоподшипник сферический промежуточного вала задний
- 64907К Роликоподшипник блока шестерен заднего хода
- 7,938 мм Н Шарик БУ
- 870512 Гайка М52х2 кольцевая первичного вала
- 870823-П2 Шпонка 10х17х55 сегментная

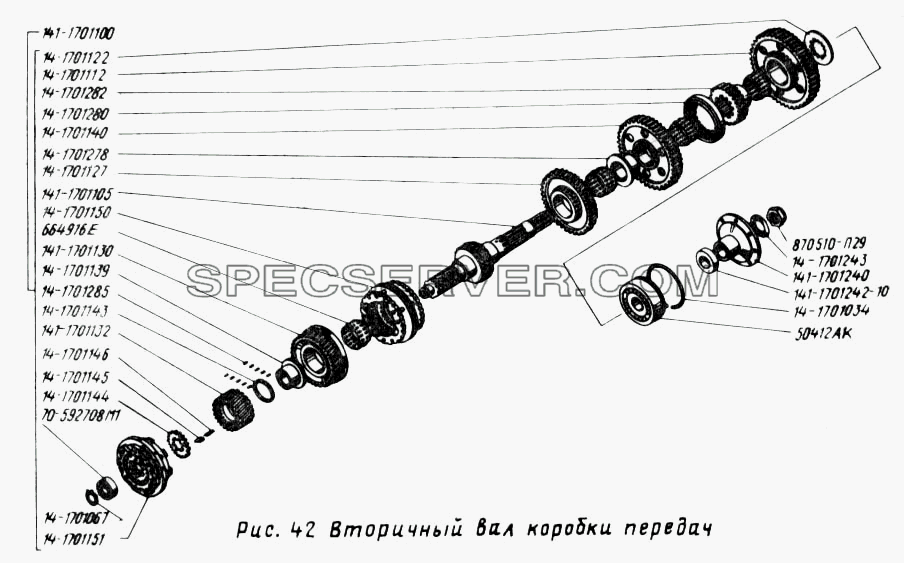

Запчасти: Вторичный вал коробки передач для Урал-4320

Вторичный вал коробки передач для Урал-4320 (список запасных частей)

Вторичный вал коробки передач для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/43290/07 Заглушка диаметр 28 переднего отверстия картера
- 14-1701034 Кольцо установочное
- 14-1701067 Кольцо Б-40 ГОСТ 13942-68
- 14-1701112 Шестерня 1-й передачи вторичного вала
- 14-1701115 Шестерня 4-й передачи вторичного вала
- 14-1701122 Шайба упорная шестерни 1-й передачи
- 14-1701127 Шестерня 2-й передачи вторичного вала
- 14-1701139 Втулка шестерни 4-й передачи вторичного вала
- 14-1701140 Шестерня заднего хода вторичного вала
- 14-1701143 Втулка промежуточная
- 14-1701144 Шайба упорная шестерни 4-й передачи
- 14-1701145 Шпонка замковая упорной шайбы шестерни 4-й передачи
- 14-1701146 Пружина
- 14-1701150 Синхронизатор 2-й и 3-й передач
- 14-1701151 Синхронизатор 4-й и 5-й передач
- 14-1701243 Шайба-пружина
- 14-1701278 Втулка шестерни заднего хода вторичного вала
- 14-1701280 Муфта включения 1-й передачи и заднего хода
- 14-1701282 Втулка шестерни 1-й передачи вторичного вала
- 14-1701285 Ролик диаметр 5,5х15,8 подшипника шестерни пятой передачи вторичного вала коробки передач
- 141-1701100 Вал вторичный в сборе
- 141-1701105 Вал вторичный коробки передач
- 141-1701130 Шестерня 3-й передачи вторичного вала
- 141-1701132 Шестерня передачи V вторичного вала
- 141-1701240 Фланец крепления кардана
- 141-1701242-10 Втулка распорная
- 50412АК Шарикоподшипник вторичного вала задний
- 664916Д Роликоподшипник шестерен 1 передачи и заднего хода вторичного вала с алюминиевым сепаратором
- 664916Е Роликоподшипник шестерен 2 и 3 передач вторичного вала с полиамидным сепаратором
- 70-592708М1 Роликоподшипник вторичного вала передний
- 870510 Гайка М39х2 крепления фланца

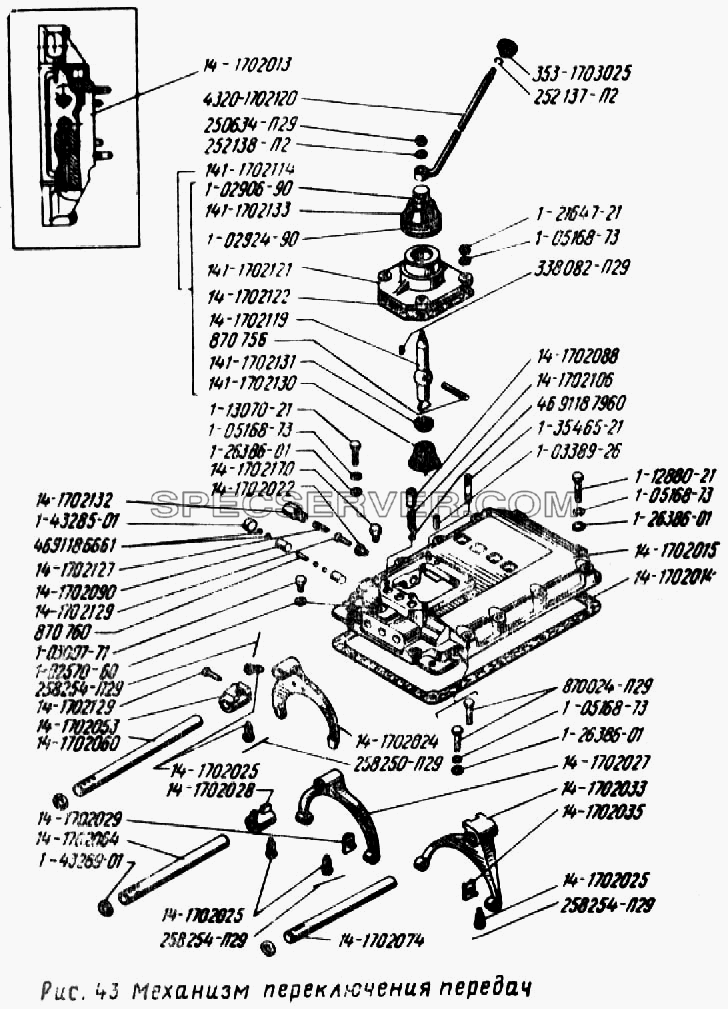

Запчасти: Механизм переключения передач для Урал-4320

Механизм переключения передач для Урал-4320 (список запасных частей)

Механизм переключения передач для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-02570-60 Прокладка
- 1-02906-90 Хомут в сборе
- 1-02924-90 Хомут в сборе
- 1-03007-71 Пробка М16х1,5
- 1-03389-26 Штифт 10х25
- 1-05168-73 Шайба 10 пружинная
- 1-12880-21 Болт М10х1,25х60
- 1-13070-21 Болт М10х 1,25х40
- 1-21647-21 Гайка М10х1,25
- 1-26386-01 Шайба 10
- 1-35465-21 Шпилька М10х1,25х30
- 1-43285-01 Заглушка диаметр 16 чашечная
- 1-43289-01 Заглушка чашечная диаметром 25
- 14-1702013 Крышка коробки передач верхняя
- 14-1702014 Прокладка верхней крышки
- 14-1702015 Крышка коробки передач
- 14-1702022 Втулка
- 14-1702024 Вилка переключения 1-й передачи и заднего хода
- 14-1702025 Винт установочный
- 14-1702027 Вилка переключения 2-й и 3-й передач
- 14-1702028 Головка штока вилки переключения 2-й и 3-й пе-редач (456623099)
- 14-1702029 Сухарь вилки переключения 2-й, 3-й передач
- 14-1702033 Вилка переключения 4-й и 5-й передач
- 14-1702035 Сухарь вилки переключения 4-й и 5-й передач
- 14-1702053 Головка штока переключения 1-й передачи и заднего хода
- 14-1702060 Шток вилки переключения 1-й передачи и заднего хода
- 14-1702064 Шток вилки переключения 2-й и 3-й передач
- 14-1702074 Шток вилки переключения 4-й и 5-й передач
- 14-1702088 Стакан
- 14-1702090 Втулка шариков
- 14-1702106 Пружина стопорного шарика механизма переключения передач
- 14-1702122 Прокладка фланца верхней крышки
- 14-1702127 Пружина предохранителя включения 1-й передачи и заднего хода
- 14-1702129 Предохранитель включения 1-й передачи и заднего хода
- 14-1702132 Стакан пружины предохранителя включения 1-й передачи
- 14-1702170 Сапун коробки передач
- 141-1702114 Наконечник рычага с опорой в сборе
- 141-1702119 Наконечник рычага
- 141-1702121 Опора рычага
- 141-1702130 Пружина наконечника рычага
- 141-1702131 Шайба пружины рычага
- 141-1702133 Колпак опоры защитный
- 250634-П29 Гайка М14х1,5
- 252137-П2 Шайба 12 пружинная
- 252138-П2 Шайба 14 пружинная
- 258250-П29 Шплинт-проволока 1,2х100
- 258254-П29 Шплинт-проволока 1,2х200
- 338082-П29 Шпонка сегментная 4х6,5
- 353-1703025 Рукоятка рычага в сборе
- 4320-1702120 Рычаг переключения передач
- 6 V 6,35 мм Н Шарик
- 870024-П29 Болт М10х1,25х40
- 870756 Штифт 10х75
- 870760 Штифт 5х19
- БV 9,525 мм Н Шарик

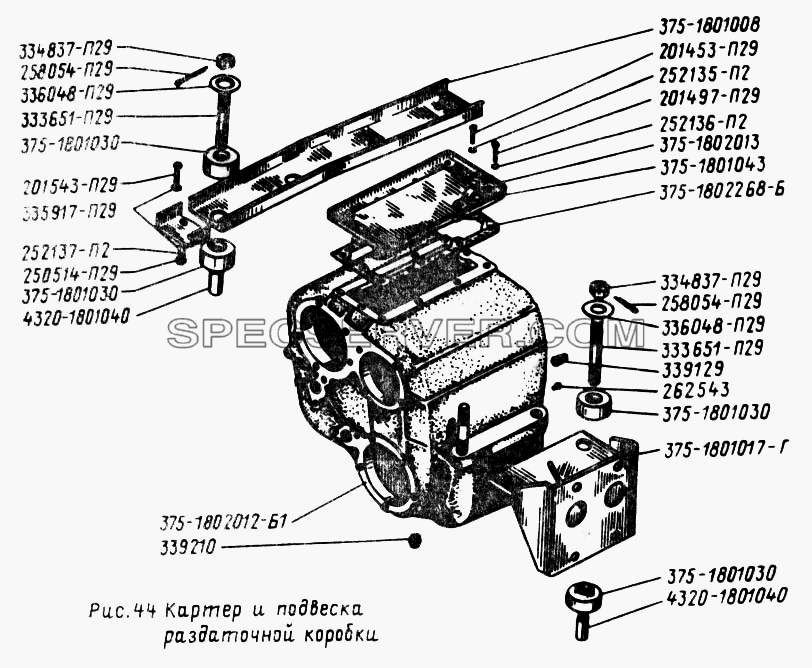

Картер и подвеска раздаточной коробки для Урал-4320 (список запасных частей)

Картер и подвеска раздаточной коробки для Урал-4320 (список запасных частей)

Картер и подвеска раздаточной коробки для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201453-П29 Болт М8-6gх14
- 201497-П29 Болт М10-6gх25
- 201543-П29 Болт М12-6gх38
- 250514-П29 Гайка М12-6Н
- 252135-П2 Шайба 8 пружинная
- 252136-П2 Шайба 10 пружинная
- 252137-П2 Шайба 12 пружинная
- 258054-П29 Шплинт 4х32
- 262543 Пробка РК3/8"
- 333651-П29 Шпилька М18х1,5х24
- 334837-П29 Гайка М18х1,5
- 335917-П29 Шайба 12,5
- 336048-П29 Шайба 18
- 339129 Пробка наливная К3/4"
- 339210 Пробка магнитная К3/4" в сборе
- 375-1801008 Кронштейн правый в сборе
- 375-1801017-Г Кронштейн подвески левый в сборе
- 375-1801030 Подушка подвески раздаточной коробки в сборе
- 375-1801043 Скоба подъема раздаточной (дополнительной) коробки
- 375-1802012-Б1 Картер раздаточной коробки
- 375-1802013 Крышка верхнего люка с маслоуловителем в сборе
- 375-1802083 Шайба стопорная
- 375-1802211-01 Фланец задний
- 375-1802268-Б Прокладка уплотнительная крышки верхнего люка
- 4320-1801040 Втулка распорная

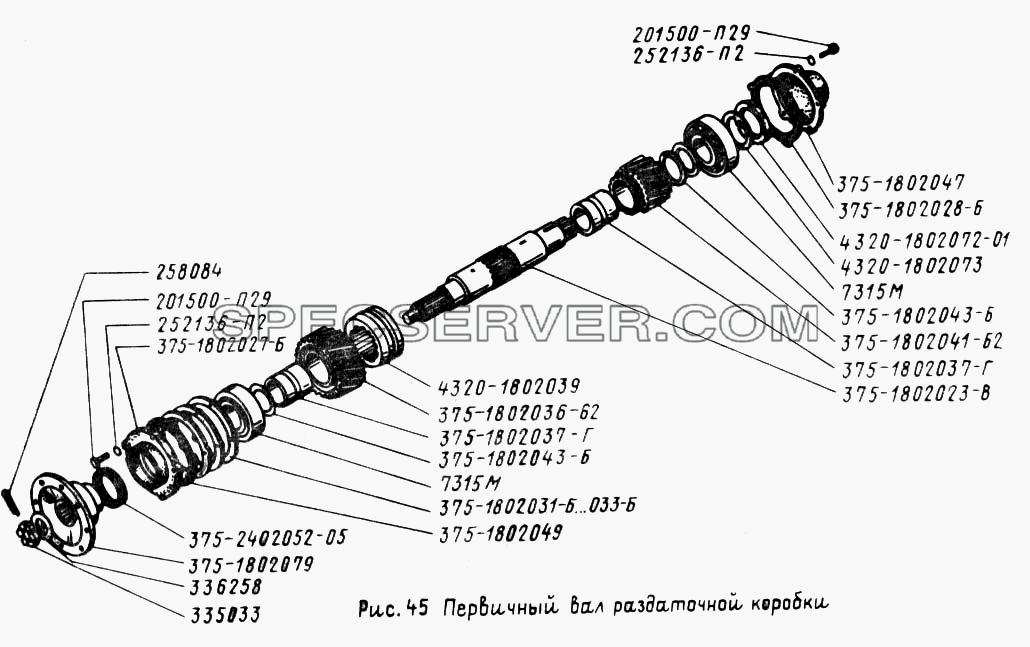

Первичный вал раздаточной коробки для Урал-4320 (список запасных частей)

Первичный вал раздаточной коробки для Урал-4320 (список запасных частей)

Первичный вал раздаточной коробки для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201500-П29 Болт М10
- 252136-П2 Шайба 10 пружинная
- 258084 Шплинт 6,3х45
- 335033 Гайка М30х1,5
- 336258 Шайба 31
- 345-1802027-Б Крышка переднего подшипника
- 375-1802023-В Вал первичный со втулкой в сборе
- 375-1802028-Б Прокладка уплотнительная
- 375-1802031-Б Прокладка регулировочная толщиной 0,25мм
- 375-1802032-Б Прокладка регулировочная толщиной 0,1мм
- 375-1802033-Б Прокладка регулировочная толщиной 0,05мм
- 375-1802036-Б2 Шестерня высшей передачи первичного вала
- 375-1802037-Г Втулка шестерни первичного вала
- 375-1802041-Б2 Шестерня низшей передачи первичного вала
- 375-1802043-Б Шайба опорная шестерен
- 375-1802047 Крышка заднего подшипника первичного вала
- 375-1802049 Прокладка уплотнительная
- 375-1802079 Фланец передний в сборе
- 375-2402052-05 Манжета в сборе
- 4320-1802039 Каретка переключения передач
- 4320-1802072-01 Гайка подшипника первичного вала
- 4320-1802073 Шайба стопорная
- 7315МЕТУ500 Роликовый конический первичного вала раздаточной коробки и вала лебедки барабана

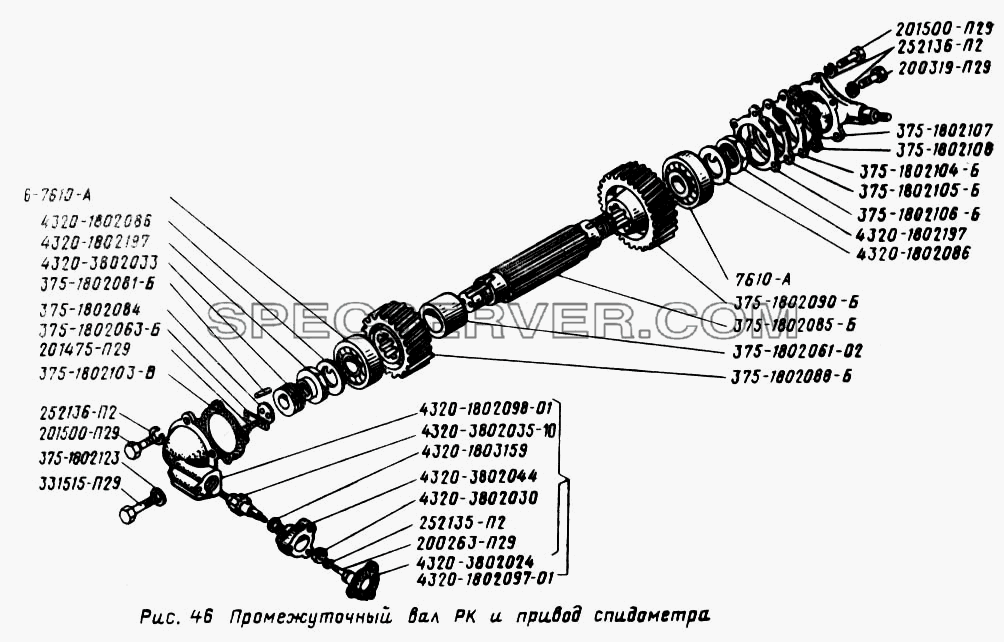

Промежуточный вал РК и привод спидометра для Урал-4320 (список запасных частей)

Промежуточный вал РК и привод спидометра для Урал-4320 (список запасных частей)

Промежуточный вал РК и привод спидометра для Урал-4320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 200263-П29 Болт М8-6gх35
- 200319-П29 Болт М10-6gх50
- 201457-П29 Болт М8-6gх22
- 201500-П29 Болт М10
- 252135-П2 Шайба 8 пружинная
- 252136-П2 Шайба 10 пружинная
- 331515-П29 Болт М10х70
- 375-1802061-02 Втулка распорная
- 375-1802063-Б Пластина стопорная
- 375-1802081-Б Шпонка 5х20 ведущей шестерни
- 375-1802084 Шайба упорная
- 375-1802085-Б Вал промежуточный
- 375-1802088-Б Шестерня высшей передачи промежуточного вала
- 375-1802090-Б Шестерня низшей передачи промежуточного вала
- 375-1802103-В Прокладка крышки уплотнительная
- 375-1802104-Б Прокладка толщиной 0,25 мм
- 375-1802105-Б Прокладка регулировочная толщиной 0,1мм
- 375-1802106-Б Прокладка регулировочная толщиной 0,05мм
- 375-1802107 Крышка заднего подшипника промежуточного вала с осью рычага ручного тормоза в сборе
- 375-1802108 Прокладка уплотнительная
- 375-1802123 Прокладка
- 4320-1802086 Шайба упорная
- 4320-1802097-01 Крышка переднего подшипника в сборе
- 4320-1802098-01 Крышка подшипника
- 4320-1802197 Гайка подшипника
- 4320-1803159 Кольцо уплотнительное
- 4320-3802024 Прокладка
- 4320-3802030 Манжета 1-10х26-1 в сборе
- 4320-3802033 Шестерня привода спидометра ведущая
- 4320-3802035 Валик шестерни привода спидометра в сборе (Уст.только на Урал-4320 до 1985 г.)
- 4320-3802035-10 Валик шестерни привода спидометра в сборе
- 4320-3802044 Фланец крепления датчика электропривода
- 43202-3802033 Шестерня привода спидометра ведущая. Устанавливаются только на УРАЛ-43202
- 43202-3802035 Валик шестерни привода спидометра в сборе (Уст.только на УРАЛ-43202 до 1985 г.)
- 43202-3802035-10 Валик шестерни привода спидометра Б сборе (Уст.только на УРАЛ-43202 с 1985 г.)
- 6-7610А Подшипник роликовый конический промежуточного вала раздаточной коробки
- 7610-А Подшипник роликовый конический
