Запчасти: Муфта опережения впрыска (а), форсунка (б), насос ручной подкачки топлива для Урал-4320

Муфта опережения впрыска (а), форсунка (б), насос ручной подкачки топлива для Урал-4320 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	236-1112224	Втулка
-	258925-П29	Штифт 3х16
-	870605-П2	Шайба регулировочная
-	870606-П2	Шайба регулировочная
-	870607-П2	Шайба регулировочная
-	870608.П2	Шайба регулировочная
-	870609-П2	Шайба регулировочная
-	870610-П2	Шайба регулировочная
-	870611-П2	Шайба регулировочная форсунки (Устанавливаются по потребности с 870601-П2 по 870611-П2)
-	870621-П2	Шайба
1	236-1106228	Поршень топливного насоса
1	33-1112116	Гайка распылителя
1	33-1121020	Полумуфта ведомая в сборе
2	33-1106232	Пружина поршня
2	33-1112110	Распылитель форсунки в сборе
2	870645-П29	Шайба 20
3	1-03033-60	Прокладка
3	33-1112382	Проставка в сборе
3	33-1121100	Кольцо уплотнительное корпуса муфты
4	33-1106234	Пробка
4	33-1112023	Корпус форсунки
4	33-1121032	Груз муфты в сборе
5	33-1106298	Поршень ручного насоса в сборе
5	33-1112204	Штуцер форсунки
5	33-1121038	Проставка груза
6	236-1112208	Фильтр форсунки в сборе
6	33-1106312	Рукоятка
6	33-1121060	Втулка ведущей полумуфты
7	33-1106292	Цилиндр ручного насоса
7	33-1112342	Кольцо уплотнительное форсунки
7	33-1121066	Манжета ведущей полумуфты
8	33-1106306	Прокладка поршня насоса
8	33-1121052	Полумуфта ведущая
8	870601-П2	Шайба регулировочная форсунки (Устанавливаются по потребности с 870601-П2 по 870611-П2)
9	1-02570-60	Прокладка
9	33-1121090	Манжета корпуса муфты с пружиной
9	870602-П2	Шайба регулировочная
10	33-1106324	Корпус цилиндра
10	870455	Прокладка 8х12х1 топливного насоса и муфты опережения впрыска
10	870603-П2	Шайба регулировочная
11	33-1106322	Болт в сборе
11	870350-П29	Винт М8х7
11	870604-П2	Шайба регулировочная
12	33-1106264	Клапан топливного насоса
12	33-1112140	Пружина форсунки
12	33-1121086	Корпус муфты
13	33-1106016	Корпус топливного насоса в сборе
13	33-1112135	Штанга
13	33-1121074	Стакан пружины
14	236-1121072	Прокладка регулировочная
14	33-1106222	Шток со втулкой в сборе
15	33-1106272	Пружина клапана
15	33-1121070	Пружина муфты опережения
16	1-02570-60	Прокладка
16	870452-П2	Шайба 10
17	33-1106276	Корпус
17	33-1121040	Кольцо Б22 ГОСТ 13943-68

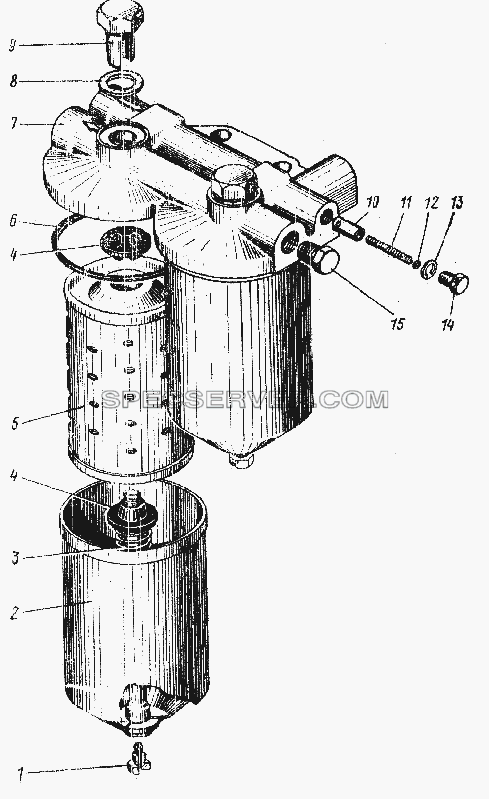

Запчасти: Фильтр тонкой очистки топлива для Урал-4320

Фильтр тонкой очистки топлива для Урал-4320 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1-05166-73	Шайба 8 пружинная
-	1-05168-73	Шайба 10 пружинная
-	1-21647-21	Гайка М10х1,25
-	1-26386-01	Шайба 10
-	1-60438-21	Болт М8х30
-	740-1117136	Кронштейн со шпильками в сборе
1	740-1117104	Пробка спускная
2	740-1117078	Колпак фильтра в сборе
3	740-1117029	Пружина фильтра в сборе
4	740-1117114	Прокладка нижняя
5	740-1117040	Элемент фильтрующий
6	740-1117118	Прокладка колпака
7	740-1117028	Крышка фильтра
8	1-02800-60	Прокладка уплотнительная
9	740-1117122	Болт
10	740-1117155	Клапан-жиклер
11	740-1117058	Пружина клапана
12	1-26394-01	Шайба 3 регулировочная
13	1-02601-60	Прокладка 10 уплотнительная
14	740-1117067	Пробка
15	262542-П29	Пробка контрольная К1/4"

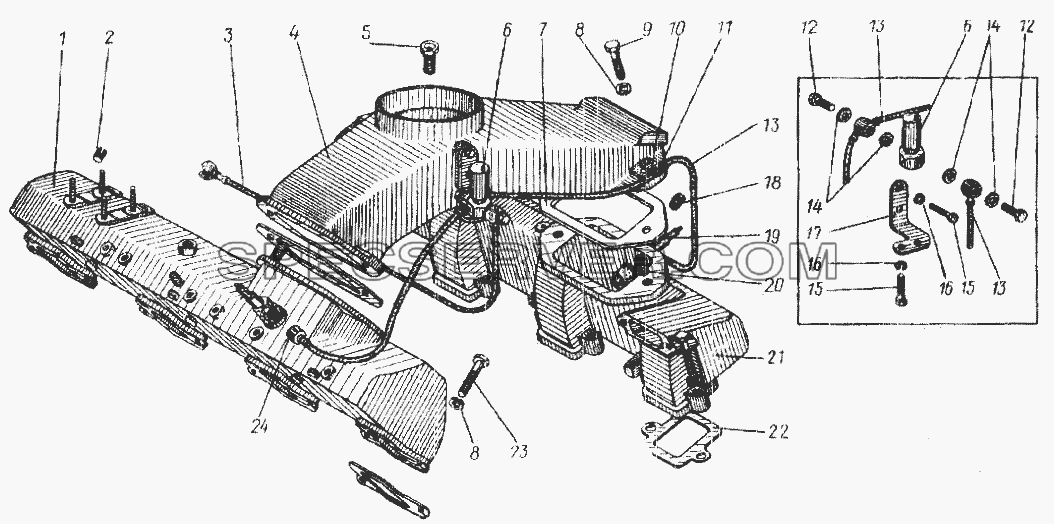

Запчасти: Установка электромагнитного клапана и запальных свечей на двигателе для Урал-4320

Установка электромагнитного клапана и запальных свечей на двигателе для Урал-4320 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	740-1115020-30	Коллектор впускной правый
-	740-1115021-30	Коллектор впускной левый
1	740-1115014-30	Коллектор впускной левый
2	262532-П29	Пробка-заглушка
3	740-1022826-10	Трубка топливная к электромагнитному клапану
4	740-1115032-40	Патрубок соединительный
5	740-1115034	Ввертыш патрубка
6	11-3741000	Клапан магнитный
7	740-1115036-10	Прокладка соединительного патрубка
8	1-26014-73	Шайба 10 волнистая
8	1-26014-73	Шайба 10 волнистая
9	1-59709-21	Болт М10х1,25х35
10	870935-П29С	Кляммер
11	740-1022860	Амортизатор
12	870032-П29	Болт М10Х1Х22
13	740-1022840-10	Трубка от электромагнитного клапана к штифтовым свечам
14	1-02844-60	Прокладка 10
15	1-09020-21	Болт М6Х12
16	1-05164-73	Шайба 6 пружинная
17	740-1022815-10	Кронштейн
18	740-1115152	Ввертыш М16х1,5
19	11-3740000	Свеча штифтовая запальная
20	740-1115150	Ввертыш М16Х1.5
21	740-115012-30	Коллектор впускной правый в сборе
22	740-1115026	Прокладка впускного коллектора
23	1-59707-21	Болт М10х1,25х25
24	870907-П29	Гайка накидная

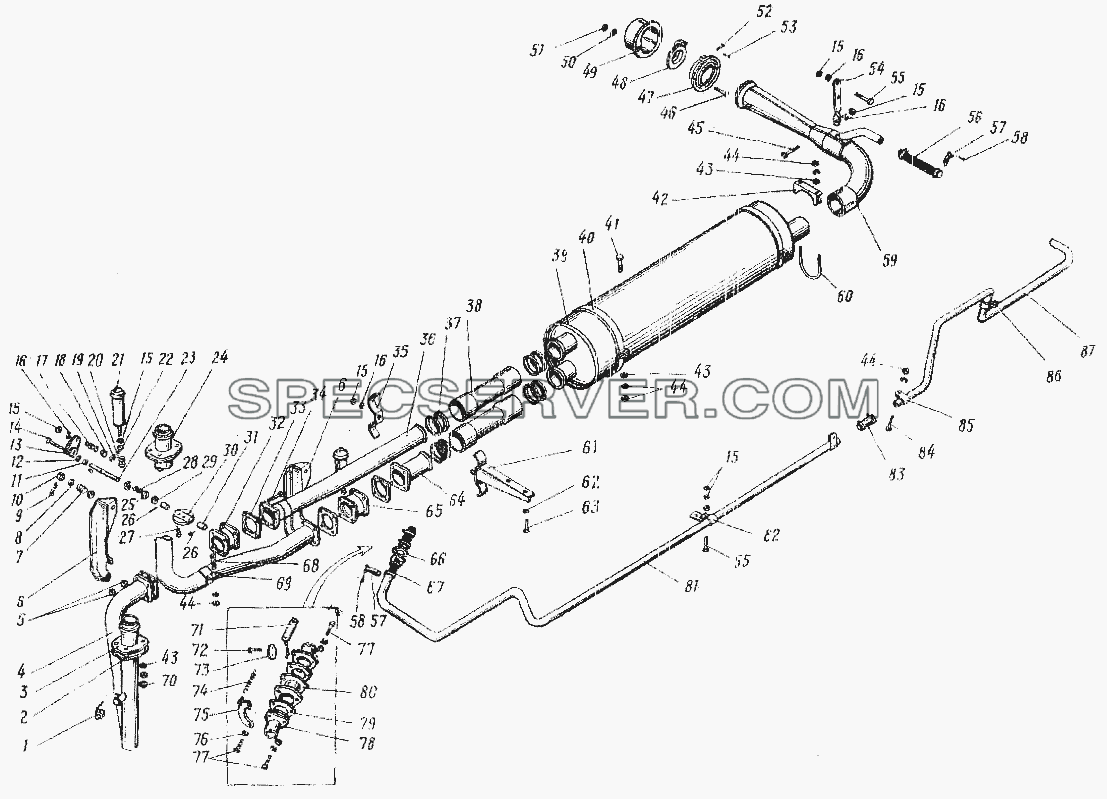

Система выпуска газов и трубы эжекции для Урал-4320 (список запасных частей)

Таблица запасных частей

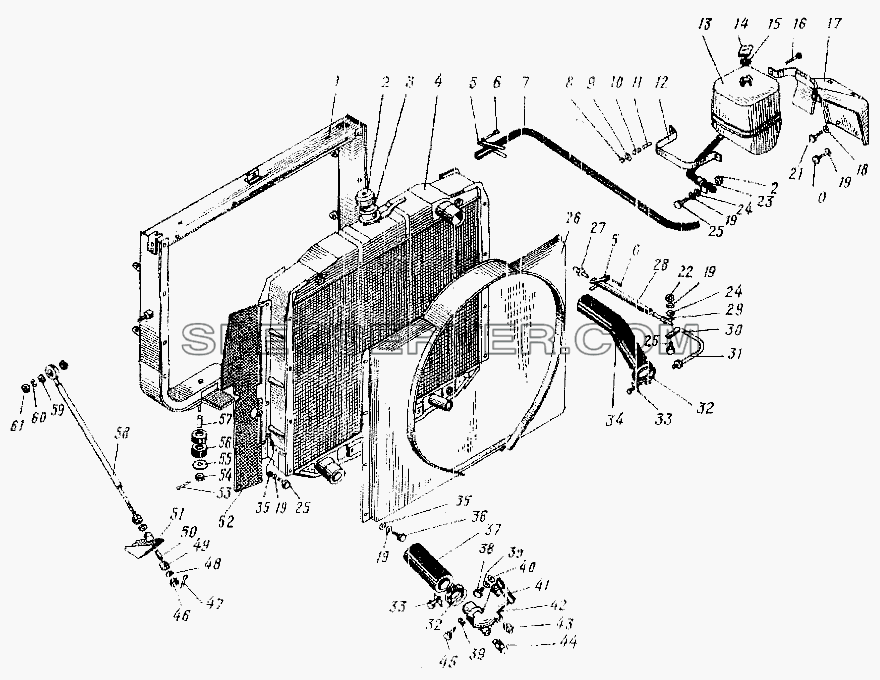

Установка радиатора для Урал-4320 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	252003-П29	Шайба 5
-	252005-П29	Шайба 8
-	252136 П9	Шайба 10.ОТ.65Г.05
-	252136-П9	Шайба пружинная 10
-	252136-П9	Шайба пружинная 10
-	338087	Шпонка 13Х5 сегментная
-	339000-П29	Пряжка хомута
-	4320-1203167	Прокладка уплотнительная
-	4320-3570085	Крышка
-	4320-3570170	Шланг гибкий
1	375-1203230-01	Заглушка в сборе
2	4320-1203020	Прокладка фланца приемной трубы в сборе
3	4320-1203017	Фланец приемной трубы
4	4320-1203008	Труба приемная передняя левая в сборе
5	250536-П29	Гайка М10-6Н
6	4320-3570165	Кронштейн пневмоцилиндра в сборе
7	4320-3570139	Втулка
8	252005-П29	Шайба 8
9	258026-П29	Шплинт 2,5Х25
10	334734-П29	Гайка М8х1
11	250510-П29	Гайка М8-6Н
12	252135-П9	Шайба пружинная 8
13	4320-3570081	Рычаг вала-заслонки
14	200263-П29	Болт М8-6gх35
15	250510-П29	Гайка М8-6Н
15	250510-П29	Гайка М8-6Н
15	250510-П29	Гайка М8-6Н
15	250510-П29	Гайка М8-6Н
16	252135-П9	Шайба пружинная 8
16	252135-П9	Шайба пружинная 8
16	252135-П9	Шайба пружинная 8
17	4320-3570263	Палец шаровой
18	4320-3570275	Уплотнитель
19	4320-3570289	Кольцо пружинное
20	4320-3570287	Наконечник
21	100-3570210	Цилиндр пневматический диаметр 35х65 в сборе
22	4320-3570288	Кольцо стопорное
23	4320-3570077	Вал заслонки
24	4320-1203010	Труба приемная передняя правая в сборе
25	4320-3570089	Шайба
26	258614-П29	Штифт 4Х18
27	253874	Заклепка 4х26
28	4320-3570079	Пружина поджимная
29	339646-П2	Кольцо Б22 стопорное
30	4320-3570097	Заслонка
31	4320-3570092	Втулка
32	4320-3570016	Корпус
33	4320-1203165	Прокладка уплотнительная
34	200329-П29	Болт М10-6gх100
35	4320-1203327	Хомут
36	4320-1203011	Труба глушителя приемная задняя левая в сборе
37	4320-1203383	Кольцо уплотнительное
38	4320-1203376	Компенсатор в сборе
39	4320-1201010	Глушитель выхлопа в сборе
40	4320-1203043	Хомут глушителя
41	200315-П29	Болт М10-6gх40
42	4320-1203060	Хомут выпускной трубы
43	252006-П29	Шайба 10
43	252006-П29	Шайба 10
43	252006-П29	Шайба 10
44	250512-П29	Гайка М10
44	250512-П29	Гайка М10
44	250512-П29	Гайка М10
44	250512-П29	Гайка М10
45	201457-П29	Болт М8-6gх22
46	4320-1203248	Тяга в сборе
47	4320-1203219	Кожух
48	4320-1203215	Заслонка клапана в сборе
49	4320-1203205	Клапан бродовый в сборе
50	252037-П29	Шайба 6
51	250508-П29	Гайка М6-6Н
52	260039-П52	Палец 8х38
53	258038-П29	Шплинт 3,2х16
54	4320-1203054	Кронштейн выхлопной трубы
55	201458-П29	Болт М8-6gх25
55	201458-П29	Болт М8-6gх25
56	375Б-1109276	Шланг соединительный
57	339390-П29	Хомут
58	297575-П29	Шплинт 6х22
59	4320-1203182	Труба выпускная с эжектором в сборе
60	4320-1203065	Стремянка
61	4320-1203322	Кронштейн приемных труб в сборе
62	252137-П9	Шайба пружинная 12
63	201561-П29	Болт М12х1,25-6gх25.68.016
64	4320-1203006	Труба глушителя приемная задняя правая в сборе
65	4320-3570010	Тормоз вспомогательный
66	4320-1109250	Заслонка отключения эжекции в сборе
67	375-1109220	Шланг соединительный
68	201499-П29	Болт М10-6gх30
69	4320-1203031	Хомут
70	250523-П29	Гайка М10х1,25-6Н6.016
71	4320-1109415	Ось заслонки в сборе
72	220050-П29	Винт
73	4320-1109423	Заслонка отключения эжекции
74	4320-1109424	Пружина
75	4320-1109420	Кронштейн пружины в сборе
76

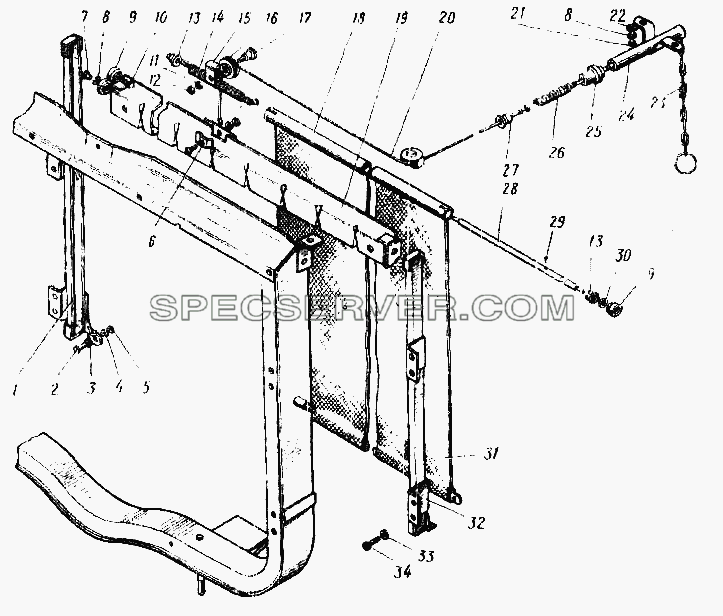

Штора радиатора для Урал-4320 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1 05168 73	Шайба 10 пружинная
-	1 26386-01	Шайба 10
-	1 26467 01	Шайба 8
-	1-05164-73	Шайба 6 пружинная
-	1-05164-73	Шайба 6 пружинная
-	1-05166 73	Шайба 8 пружинная
-	1-05166-73	Шайба 8 пружинная
-	1-05166-73	Шайба 8 пружинная
-	1-05168-73	Шайба 10 пружинная
-	1-05168-73	Шайба 10 пружинная
-	1-0902621	Болт М6Х25
-	1-12880-21	Болт М10х1,25х60
-	1-12880-21	Болт М10х1,25х60
-	1-13070-21	Болт М10х 1,25х40
-	1-26386-01	Шайба 10
-	1-26386-01	Шайба 10
-	1-26397-01	Шайба 6
-	1-26467-01	Шайба 8
-	1-2646701	Шайба 8
-	1-35409-21	Шпилька М6х16
-	1-58962-11	Гайка М6
-	1-5971621	Болт М10Х1.25Х90
-	1-60438-21	Болт М8х30
-	1-60443-21	Болт М8х55
-	1-60445-21	Болт М8х65
-	1-60447-21	Болт М8х75
-	1-60454-21	Болт М8х110
-	14-1701340	Манжета в сборе
-	304К	Подшипник шариковый
-	305	Подшипник шариковый
-	339000-П29	Пряжка хомута
-	339000-П29	Пряжка хомута
-	375-3506023	Прокладка хомута
-	4320-1302151-01	Козырек боковой левый
-	4320-1303110	Хомут в сборе
-	4320-1303110	Хомут в сборе
-	740-1303016	Фланец соединительный
-	740-1303018	Кольцо уплотнительное фланца
-	740-1303024	Прокладка
-	740-1303090 10	Труба перепускная
-	740-1303099	Кольцо уплотнительное перепускной трубы входного канала
-	740-1303099	Кольцо уплотнительное перепускной трубы входного канала
-	740-1303100	Труба водяная правая в сборе
-	740-1303101	Труба водяная левая
-	740-1303130-10	Патрубок водяной коробки
-	740-1303152	Труба подводящая правая блока
-	740-1303168	Патрубок подводящей трубы
-	740-1303172	Кольцо уплотнительное подводящей трубы
-	740-1303176-10	Коробка водяная в сборе
-	740-1303188	Прокладка водяной коробки
-	740-1303214-10	Прокладка патрубка
-	740-1303244	Прокладка патрубка
-	740-1303256	Труба водяная соединительная
-	740-1303268	Прокладка
-	740-1303270	Прокладка
-	740-1303272	Кольцо запорное
-	740-1307010-10	Насос водяной в сборе
-	740-1307014-10	Корпус водяного насоса в сборе
-	740-1307015-10	Корпус водяного насоса
-	740-1307017	Кольцо корпуса
-	740-1307023	Валик водяного насоса
-	740-1307035	Кольцо упорное
-	740-1307036	Обойма манжеты большая
-	740-1307090	Манжета в сборе
-	740-1307104	Корпус манжеты в сборе
-	740-1307106	Корпус манжеты
-	740-1307108	Втулка манжеты задняя
-	740-1307110	Прокладка
-	740-1307212-10	Шкив привода водяного насоса в сборе
-	740-1403240	Патрубок перепускной трубы
-	870810-П2	Шпонка 5х7,5 сегментная
-	870895-П29	Пробка КГ1/8
-	ТС107-1306100	Термостат в сборе
1	4320-1302010	Рамка подвески радиатора в сборе
2	4320-1304010	Пробка радиатора в сборе
3	4320-1304027	Кольцо уплотнительное
4	4320-1301010	Радиатор в сборе
5	339155-П29	Лента стяжная
5	339155.П29	Лента стяжная
6	297575-П29	Шплинт 6х22
6	297575-П29	Шплинт 6х22
7	4320-1311044	Шланг расширительного бачка
8	250508-П29	Гайка М6-6Н
9	252037-П9	Шайба 6,4.01.05
10	4320-1311085	Пружина
11	4320-1311081	Втулка
12	4320-1311041	Хомут стяжной
13	2101-1311010	Бачок расширительный
14	4320-1311068	Пробка в сборе
15	4320-1311070	Прокладка
16	220117-П29	Винт М6-6gх45
17	4320-1311065	Кронштейн в сборе
18	252137-П9	Шайба пружинная 12
19	252135-П9	Шайба пружинная 8
19	252135-П9	Шайба пружинная 8
19	252135-П9	Шайба пружинная 8
20

№	Номер детали	Наименование запчасти
-	375-1310252	Шторка радиатора в сборе
-	375-1310285	Валик шторы с полотном в сборе
1	375-1310360	Направляющая шторы правая в сборе
2	220079-П29	Винт М5-6gх14
3	252003-П29	Шайба 5
4	252133-П9	Шайба пружинная 5
5	250464-П29	Гайка М5-6Н
6	375-1310343	Зажим троса
7	375-1310277	Втулка ролика шторы
8	252134-П9	Шайба пружинная 6
8	252134-П9	Шайба пружинная 6
9	375.1310279	Ролик
10	201416-П29	Болт М6-6gх12
11	252135-П9	Шайба пружинная 8
12	250510-П29	Гайка М8-6Н
13	375-1310298	Подшипник валика шторы
14	375-1310276	Пружина валика шторы
15	375-1310357	Ограничитель троса привода шторы
16	375-1310291	Ролик привода шторы
17	375-1310290	Ось ролика привода шторы
18	375-1310254	Валик шторы радиатора в сборе
19	375-1310340	Щиток шторы радиатора в сборе
20	375-1310206	Трос тяги привода жалюзи в сборе
21	201418-П29	Болт М6-6gх16
22	252004-П29	Шайба 6
23	375-1310385	Цепь привода шторы в сборе
24	375-1310375	Трубка направляющая привода шторы в сборе
25	Н-2010	Втулка
26	375-1310389	Компенсатор привода шторы
27	375-1310403-01	Уплотнитель привода шторы в сборе
28	375-1310271	Ось валика шторы
29	252542-П29	Заклепка 3х12
30	252037-П9	Шайба 6,4.01.05
31	375-1310265	Полотно шторы радиатора в сборе
32	375-1310361	Направляющая шторы левая в сборе
33	252135-П9	Шайба пружинная 8
34	201455-П29	Болт М8-6gх18
