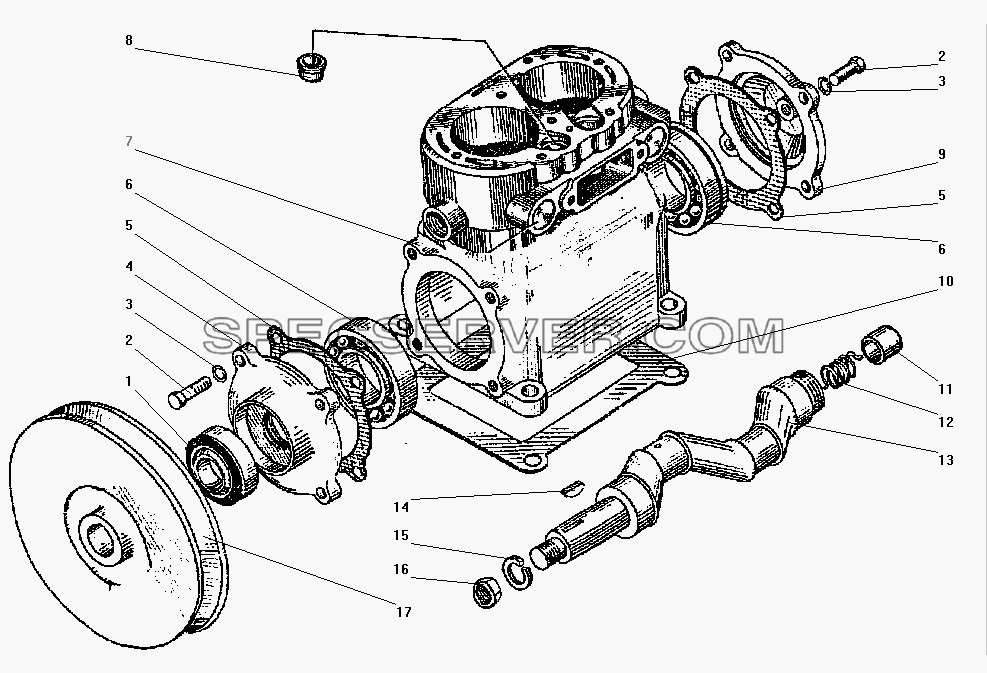

Запчасти: Блок-картер компрессора для Урал-43206-41
Блок-картер компрессора для Урал-43206-41 (список запасных частей)
Таблица запасных частей

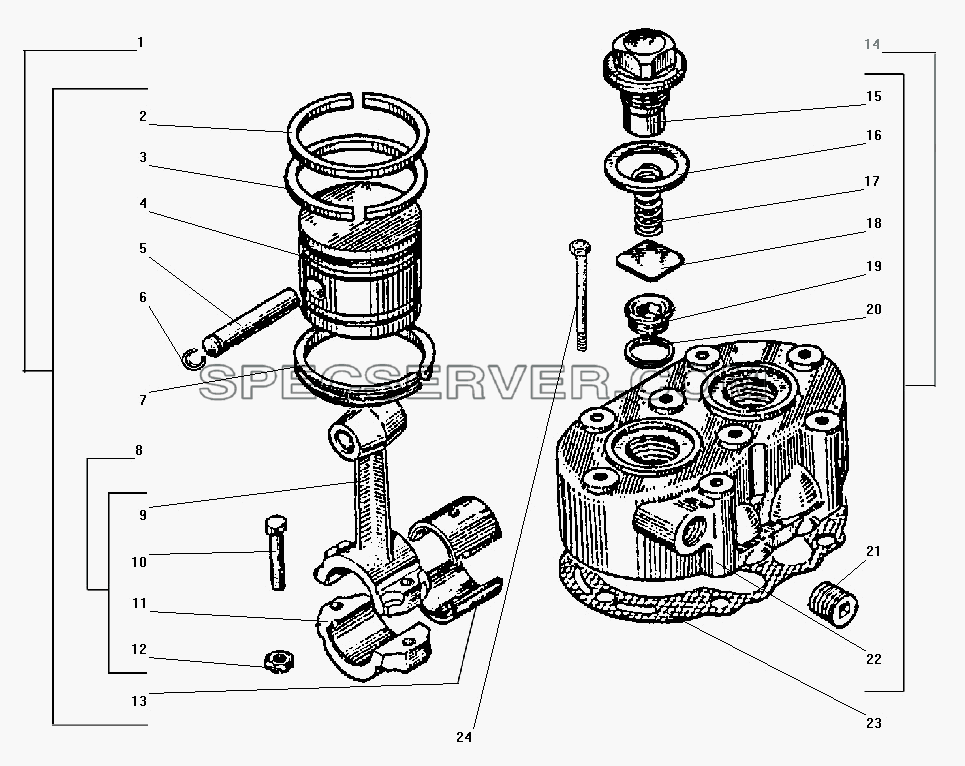

Запчасти: Головка и поршень компрессора для Урал-43206-41
Головка и поршень компрессора для Урал-43206-41 (список запасных частей)
Таблица запасных частей
Запчасти: Установка агрегатов гидропневматического привода рабочих тормозов для Урал-43206-41
Установка агрегатов гидропневматического привода рабочих тормозов для Урал-43206-41 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
201454-П29 |
Болт М8-6gх16 |
2 |
|
252135-П2 |
Шайба 8 пружинная |
3 |
|
375-3524000 |
Клапан буксирный в сборе |
4 |
|
4320-3509009 |
Компрессор в сборе |
5 |
|
250636-П29 |
Гайка М16х1,5-6Н |
6 |
|
252017-П29 |
Шайба 16 |
7 |
|
339200-П29 |
Штуцер М10х1 К1/8" |
8 |
|
5557-3506145 |
Крестовина разбора воздуха |
9 |
|
262541-П29 |
Пробка КГ1/8" |
10 |
|
100-3515310-01 |
Клапан контрольного вывода |
11 |
|
4320-3514023 |
Прокладка |
12 |
|
339999 |
Переходник К1/4" |
13 |
|
339040 |
Угольник М14х1,5 КГ1/4" |
14 |
|
250558-П29 |
Гайка М14-6Н |
15 |
|
252138-П2 |
Шайба 14 пружинная |
16 |
|
201587-П29 |
Болт М14-6gх35 |
17 |
|
5557Х-3511042 |
Кронштейн |
18 |
|
5557Х-3511081 |
Болт |
19 |
|
252137-П2 |
Шайба 12 пружинная |
20 |
|
339539 |
Штуцер М20х1,5-М22х1,5-К3/8" |
21 |
|
25.3512080 |
Шумоглушитель |
22 |
|
100-3511110-10 |
Влагомаслоотделитель со встроенным регулятором давления |
23 |
|
339046 |
Угольник М20х1,5 КГ3/8" |
24 |
|
5323-3506054 |
Прокладка |
25 |
|
339536 |
Пробка М22х1,5 |
26 |
|
339975 |
Штуцер |
27 |
|
100-3521110-10 |
Головка соединительная автоматическая |
28 |
|
377-6105160 |
Кольцо уплотнительное |
29 |
|
375-3521066 |
Шайба |
30 |
|
335026-П29 |
Гайка М22х1,5 |
31 |
|
55571-3520030 |
Штуцер |
32 |
|
4320-3506054 |
Прокладка |
33 |
|
250561-П29 |
Гайка М16х1,5-6Н |
34 |
|
4320-3516050 |
Баллон дополнительный |
35 |
|
252136-П2 |
Шайба 10 пружинная |
36 |
|
250512-П29 |
Гайка М10 |
37 |
|
100-3533010-10 |
Регулятор тормозных сил |
38 |
|
100-3521111-10 |
Головка соединительная автоматическая |
39 |
|
339983 |
Пробка |
40 |
|
339543 |
Тройник М16х1,5-М20х1,5-К3/8" |
41 |
|
4320-3515068 |
Пробка |
42 |
|
200272-П29 |
Болт М8-6gх65 |
43 |
|
100-3515210 |
Клапан защитный тройной в сборе |
44 |
|
250510-П29 |
Гайка М8-6Н |
45 |
|
339943 |
Штуцер М16х1,5-М16х1,5 |
46 |
|
25.3522210 |
Клапан управления тормозами прицепа |
47 |
|
100-3562010 |
Клапан двухмагистральный |
48 |
|
200265-П29 |
Болт М8-6gх40 |
49 |
|
339039 |
Угольник М16х1,5 К3/8" |
50 |
|
4322-3522018 |
Кран управления |
51 |
|
5557Я-3510010 |
Усилитель тормоза пневматический |
52 |
|
472.195.0180 |
Модулятор АБС |
53 |
|
5557-3510011 |
Усилитель пневматический задний с главным тормозным цилиндром |
55 |
|
339697 |
Тройник К1/8"-М20х1,5-К3/8" |
56 |
|
331472-П29 |
Болт М10х25 |
57 |
|
4320-3514150 |
Кронштейн |
58 |
|
100-3514008 |
Кран тормозной в сборе |
59 |
|
375-3513015-10 |
Баллон воздушный в сборе |

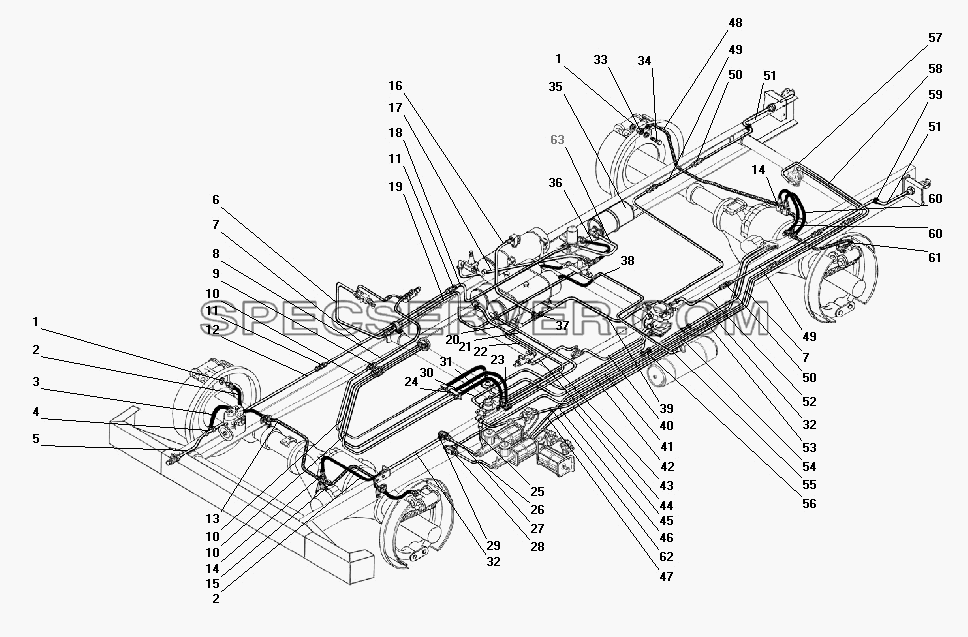

Трубопроводы и шланги пневмогидравлического привода рабочих тормозов с АБС для Урал-43206-41 (список запасных частей)
Трубопроводы и шланги пневмогидравлического привода рабочих тормозов с АБС для Урал-43206-41 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
4320-3506054 |
Прокладка |
2 |
|
375-3506045-01 |
Шланг гибкий в сборе |
3 |
|
375-3506380 |
Шланг компрессора в сборе |
4 |
|
339228 |
Тройник М20х1,5 |
5 |
|
5557ЯХ-3506076 |
Трубка от тройника к буксирному клапану |
6 |
|
375-3506330-01 |
Трубка от 3-го воздушного баллона, вторая в сборе |
7 |
|
4320-3506190 |
Трубка от компрессора к регулятору давления первая в сборе |
8 |
|
4320-3506430-01 |
Трубка к нижнему штуцеру манометра, вторая в сборе |
9 |
|
339396 |
Штуцер |
10 |
|
4320-3506330-02 |
Трубка к нижнему штуцеру манометра, первая в сборе |
11 |
|
339222 |
Штуцер М20х1,5 |
12 |
|
4320Х-3506490-01 |
Трубка от компрессора к регулятору, третья в сборе |
13 |
|
375-3506036-Б |
Трубопровод от тройника к правому переднему тормозу в сборе |
14 |
|
4320-3506091 |
Тройник |
15 |
|
375-3506062-Б |
Трубопровод от тройника к левому переднему тормозу в сборе |
16 |
|
4320-3506462-01 |
Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе |
17 |
|
4320У2-3506245-01 |
Трубка от тройника к 3-му воздушному баллону в сборе |
18 |
|
4320-3506182-10 |
Трубка от компрессора к регулятору давления вторая в сборе |
19 |
|
4320-3506366-01 |
Трубка от клапана к крестовине, первая в сборе |
20 |
|
4320-3506240-22 |
Трубка от правого воздушного баллона в сборе |
21 |
|
4320-3506440 |
Трубка от левого воздушного баллона к тормозному крану в сборе |
22 |
|
5557-3506350-01 |
Трубка от баллона к крестовине, первая |
23 |
|
339520-П29 |
Угольник М10х1 К1/8" |
24 |
|
250513-П29 |
Гайка М10х1-6Н |
25 |
|
4320-3506450-01 |
Трубка от тормозного крана ко второму пневмоусилителю в сборе |
26 |
|
5557-3506592 |
Трубка к цилиндру |
27 |
|
375-3506005-Б |
Трубопровод ко второму главному тормозному цилиндру в сборе |
28 |
|
250563-П29 |
Гайка М18х1,5-6Н |
29 |
|
375-3506017-20 |
Угольник трубопроводов гидротормозов |
30 |
|
5557-3506455-01 |
Трубка от тормозного крана к клапану прицепа, нижняя в сборе |
31 |
|
5557-3506207 |
Шланг манометра |
32 |
|
375-3506012 |
Трубопровод от центрального тройника к передним тормозам в сборе |
33 |
|
4320-3506002 |
Муфта соединительная |
34 |
|
51-3505012 |
Болт соединительный |
35 |
|
4320-3506170-01 |
Трубка к клапану обрыва в сборе |
36 |
|
4320-3506398-01 |
Шланг гибкий |
37 |
|
339435 |
Тройник М16х1,5 |
38 |
|
339543 |
Тройник М16х1,5-М20х1,5-К3/8" |
39 |
|
43204-3506376-02 |
Трубка от клапана прицепа к тройнику в сборе |
40 |
|
4320-3506514-01 |
Трубка к клапану первая, в сборе |
41 |
|
5557Я-3506080 |
Трубка от тройника к задним тормозам в сборе |
42 |
|
5557-3506368-01 |
Трубка от крана к клапану прицепа, верхняя в сборе |
43 |
|
375-3506325-11 |
Трубка к манометру |
44 |
|
4320-3506370-01 |
Трубка от крана к клапану |
45 |
|
4320-3506474-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе |
46 |
|
4320-3506316-01 |
Трубка от крана к регулятору тормозных сил, первая в сборе |
47 |
|
43205-3506014 |
Трубка к 1-му главному тормозному цилиндру в сборе |
48 |
|
375-3506100-Б2 |
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе |
49 |
|
375-3506210-01 |
Трубка к соединительной головке, вторая в сборе |
50 |
|
339050 |
Штуцер М16х1,5 |
51 |
|
375-3506228-01 |
Трубка к соединительной головке, третья в сборе |
52 |
|
5557-3506378-01 |
Трубка к соединительной головке, первая в сборе |
53 |
|
375-3506083-Б |
Трубопровод от тройника к тормозам заднего моста второй в сборе |
54 |
|
4320-3506160-01 |
Трубка к пневмоусилителю, третья в сборе |
55 |
|
5323-3506370-01 |
Трубка от четвертого воздушного баллона |
56 |
|
339226 |
Штуцер переходной М12х1 |
57 |
|
43206-3506454-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, первая |
58 |
|
43206-3506210-01 |
Трубка от тормозного крана к регулятору тормозных сил, вторая |
59 |
|
339058 |
Втулка |
60 |
|
375-3506024-01 |
Шланг гибкий в сборе |
61 |
|
375-3506113-Б2 |
Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе |
62 |
|
4322-3506080 |
Трубка к тормозам |
63 |
|
5557Х-3506744 |
Трубка от дополнительного баллона к влагомаслоотделителю |
| |
