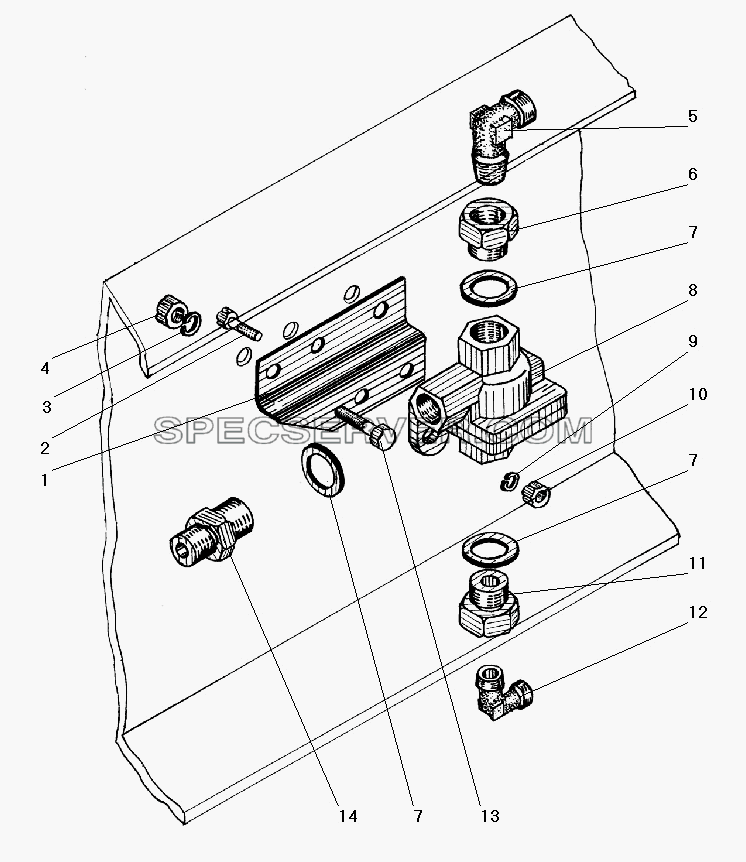

Запчасти: Установка двухмагистрального клапана для Урал-4320-41

Установка двухмагистрального клапана для Урал-4320-41 (список запасных частей)

Таблица запасных частей

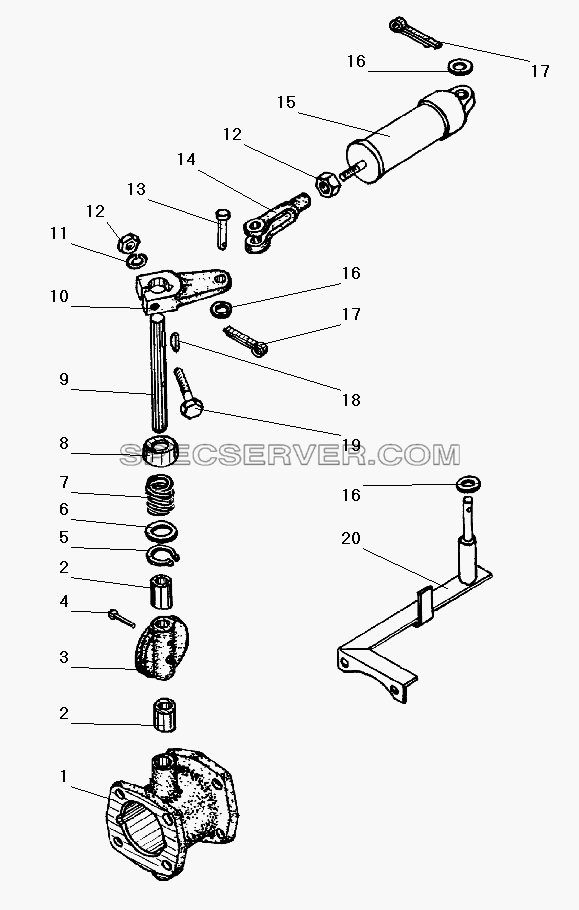

Запчасти: Вспомогательный тормоз для Урал-4320-41

Вспомогательный тормоз для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	4320-3570016	Корпус
2	4320-3570092	Втулка
3	4320Я3-3570098	Заслонка
4	253874	Заклепка 4х26
5	339646-П2	Кольцо Б22 стопорное
6	4320-3570089	Шайба
7	4320-3570079	Пружина поджимная
8	4320-3570085	Крышка
9	4320-3570077	Вал заслонки
10	4320Я-3570081-10	Рычаг
11	252135-П2	Шайба 8 пружинная
12	250510-П29	Гайка М8-6Н
13	260035-П52	Палец 8х28
14	5557-3570188	Вилка
15	100-3570210	Цилиндр пневматический диаметр 35х65 в сборе
16	252005-П29	Шайба 8
17	258039-П29	Шплинт 3,2х20
18	4320-3570103	Фиксатор рычага
19	200263-П29	Болт М8-6gх35
20	4320Я3-3570164	Кронштейн пневмоцилиндра

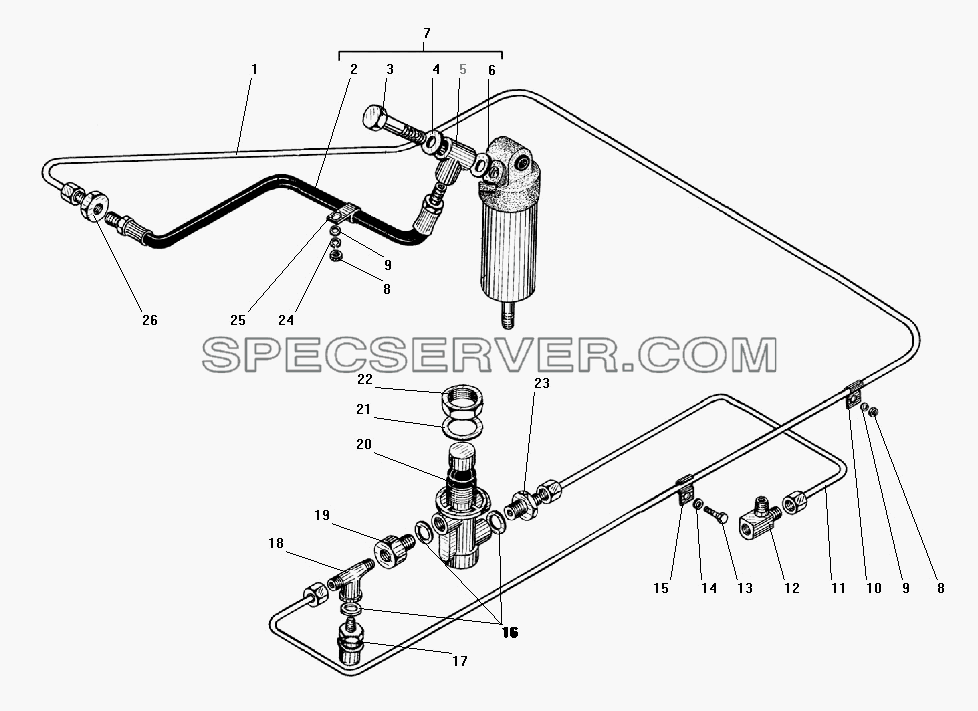

Запчасти: Система вспомогательного тормоза для Урал-4320-41

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	4320-3570154-10	Трубка от тройника к пневматическому цилиндру в сборе
2	4320-3570180	Шланг гибкий вспомогательного тормоза в сборе
3	5557-1602186	Болт соединительный
4	51-3506013	Прокладка
5	5557-1602184	Муфта соединительная
6	100-3570210	Цилиндр пневматический диаметр 35х65 в сборе
7	4320-3570176-01	Цилиндр пневматический в сборе
8	250508-П29	Гайка М6-6Н
9	252037-П29	Шайба 6
10	339434-П29	Хомут
11	4320-3570162	Трубка в сборе от пневмосигнала к крану
12	339647	Тройник М14х1,5-М10х1
13	201418-П29	Болт М6-6gх16
14	252004-П29	Шайба 6
15	Н-2910-П29	Скоба
16	4320-3506054	Прокладка
17	ММ125Д-3810600	Выключатель пневматический сигнала тормоза
18	339733	Тройник М10х1-М12х1,5
19	339699	Штуцер К1/8"-М12х1,5"
20	100-3537110	Кран пневматический в сборе
21	4320-3570140	Шайба
22	4320-3570146	Гайка
23	339538	Штуцер М10х1-М12х1,5
24	252154-П2	Шайба 6 пружинная
25	339097-П29	Хомут 14
26	339938	Штуцер М14х1,5

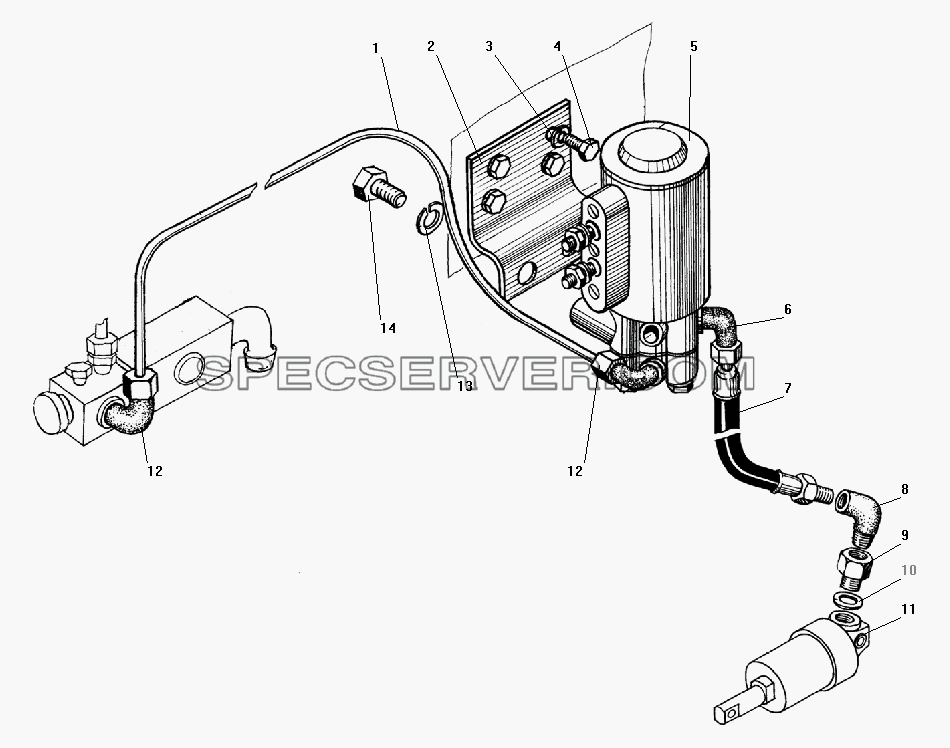

Установка клапана с трубками для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	4320ЯХ-3570070	Трубка
2	4320-3570113-01	Кронштейн клапана
3	252134-П2	Шайба 6 пружинная
4	201418-П29	Болт М6-6gх16
5	5323-3721500	Клапан с электромагнитом
6	339358	Угольник
7	4320-3570180	Шланг гибкий вспомогательного тормоза в сборе
8	375-4245114	Штуцер подвода воздуха
9	339766	Штуцер К1/8"-М10х1
10	375-3430081	Прокладка уплотнительная
11	100-3570110	Цилиндр диаметр 30х25 пневматический в сборе
12	339520-П29	Угольник М10х1 К1/8"
13	252136-П2	Шайба 10 пружинная
14	201674-П29	Болт М10х1,25-6gх20

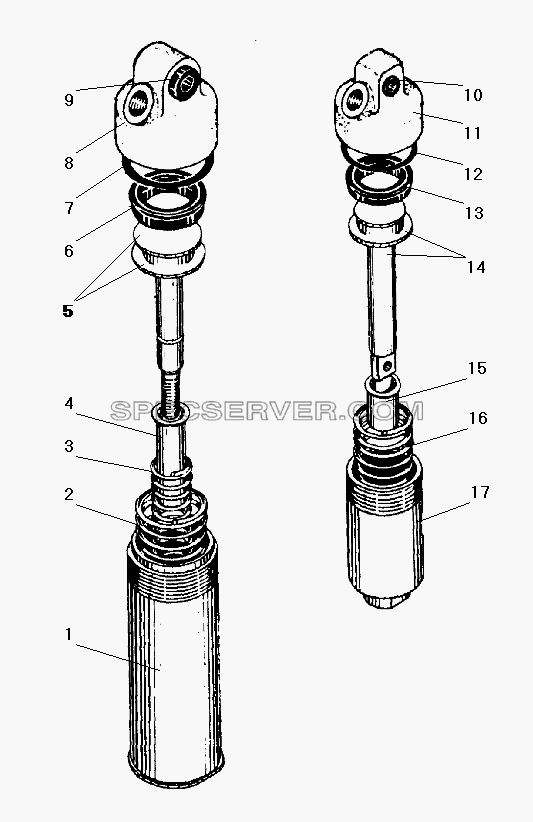

Пневматические цилиндры вспомогательного тормоза для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	100-3570220	Цилиндр пневматический диаметр 35х65 в сборе
2	100-3570223	Пружина
3	100-3570229	Пружина
4	100-3570227	Упор
5	100-3570224	Поршень со штоком в сборе
6	100-3570228	Кольцо уплотнительное
7	100-3570232	Кольцо О-образное 36х3
8	100-3570230	Крышка цилиндра
9	100-3570233	Втулка
10	100-3570133	Втулка
11	100-3570130	Крышка цилиндра
12	100-3570132	Кольцо О-образное 32х2
13	100-3570128	Кольцо уплотнительное
14	100-3570124	Поршень со штоком в сборе
15	100-3570127	Упор
16	100-3570123	Пружина
17	100-3570120	Цилиндр пневматический диаметр 30х25 в сборе
